Кроссовое оборудование

Разнообразные виды кроссового оборудования предназначены для разделки, соединения, переключения кабелей и используются при монтаже различных телекоммуникационных сетей. По кабельным системам, построенным с использованием таких устройств, передаются сигналы электросвязи – сигналы тональных частот, цифровые, а также предназначенные для управления и взаимодействия коммутационных станций и устройств аварийной сигнализации.

С помощью подобных устройств осуществляется переход от многопарного кабеля к горизонтальному четырехпарному кабелю, при этом обеспечивается целостность кабельной системы и возможность перекоммутирования пар вручную.

Кроссовое телефонное оборудование является связующим элементом между АТС и внутренними устройствами – телефонными аппаратами, модемами и телефаксами. От характеристик такой аппаратуры напрямую зависят показатели качества и бесперебойность связи.

Современный ассортимент кроссового оборудования

Компания «Мальтима Телеком» поставляет полную линейку продукции для систем связи, включающую модули, коммутационные блоки, комплектующие для защиты линий от перенапряжений и сверхтоков, распределительные шкафы и коробки, аксессуары для монтажа и тестирования. Предлагаемые продукты подходят как для внутреннего использования, так и для эксплуатации снаружи зданий, позволяя обслуживать сложные аналоговые и цифровые системы связи.

Модельный ряд поставляемых продуктов включает:

Кроссовое оборудование используется при монтаже кабельных оптоволоконных и медных систем передачи данных, в кабельном телевидении, ассиметричных цифровых абонентских линиях и других кабельных подсистемах в жилых и офисных помещениях. Модули позволяют формировать системы связи любых требуемых объемов и допускают дальнейшее наращивание компонентов. Выполняя пассивные функции в работе телекоммуникационных сетей, такие устройства гарантируют надежную работу систем и обеспечивают требуемые характеристики связи.

Предлагаемое компанией Maltima Telecom кроссовое оборудование отвечает современным требованиям и гарантирует бесперебойную качественную связь. Продукции характеризуется совместимостью элементов, удобством монтажа и простотой обслуживания.

Источник

Всегда хотели узнать, что значат эти слова телефонный кросс?

Кроссом называют одно из помещений телефонной станции, в котором линейные (магистральные) кабели соединяются со станционными. С его помощью можно тестировать телефонные линии и линейные перекоммутации, отключать и подключать абонентов, вести прослушивание телефонных разговоров и т. п.

Телефонный кросс состоит из плинтов (соединяют станционную и линейную часть телефонной разводки), кросс-боксов (закрытые пластиковые конструкции), распределительных шкафов (изготовлены из металла и имеют бОльшую мощность, чем кросс-бокс) и амфенолов (используется для связи офисных АТС и телефонного кросса).

В помещении кросса устанавливается щит переключений, каркас из стали, на котором со стороны телефонной станции расположены рамки со штифтами, к штифтам рамок припаяны жилы кабелей телефонной станции, а с линейной стороны – защитные полосы, к выводам которых припаяны жилы линейных кабелей. Линейные и станционные кабели кроссируются друг с другом при помощи кроссовых шнуров, специальных гибких проводов. Защитная полоса предназначена для предохранителей, которые крепятся при помощи пружинных держателей. Помимо них на защитных полосах установлены испытательные гнезда, для подключения проверяющих приборов, которые в случае необходимости тестируют линии и абонентские устройства телефонных станций.

Стоит отметить, что именно от кросса зависит правильность и эффективность работы структурированных кабельных систем, поэтому установкой телефонного кросса должен заниматься сертифицированный специалист.

Источник

Как выбирать кроссовое оборудование Krone? Руководство!

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

На предприятиях связи, а также на других предприятиях при проектировании структурированных кабельных систем (СКС) всегда возникает вопрос по подбору кроссового оборудования. В данной статье постараемся дать основные понятия по этому вопросу.

Кросс – это пространство (может быть и помещение, шкаф и т.д.), определенное для коммутации проводов, которые применяются на АТС, в ЛВС или при прокладывании оптических каналов связи.

Для правильной коммутации каналов существует немало различного рода устройств, поэтому для того, чтобы их грамотно выбрать и спроектировать СКС, надо четко себе представлять для чего нужно каждое устройство или система и как грамотно ее применить и смонтировать. Покажем этот процесс на примере оборудования одного из лидеров рынка компании Krone.

1. Виды кроссов Krone

Итак, начинать приобретение оборудования нужно с выбора шкафов или стоек для кроссового оборудования. Они бывают открытого типа (стойки) или закрытого типа (шкафы).

1.1. Кроссы закрытого типа (шкафы)

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Продаются пристенные шкафы, которые крепятся к стене и устанавливаются на специальную напольную тумбу, которая служит для предохранения от повреждения подключаемых кабелей. Такое устройство шкафа очень упрощает монтажные и ремонтные работы на кроссе, внешний каркас возможно заменить без отключения каналов связи. Обычно такие пристенные шкафы рассчитаны на большую емкость, например, на 1200 пар и служат для перехода с магистральных каналов связи на распределительные.

Среди пристенных шкафов можно выбрать и оборудование, которое возможно установить на открытом воздухе в климатическом исполнении УХЛ-1. В таких шкафах используется двойной металлический каркас, т.е. есть наружный каркас, который защищает от внешних механических повреждений и климатических воздействий и есть внутренний каркас, в котором размещаются плинты. Уличные шкафы оснащены двухстворчатыми дверями со специальными секретными замками, которые защищают кросс от несанкционированного доступа со стороны злоумышленников.

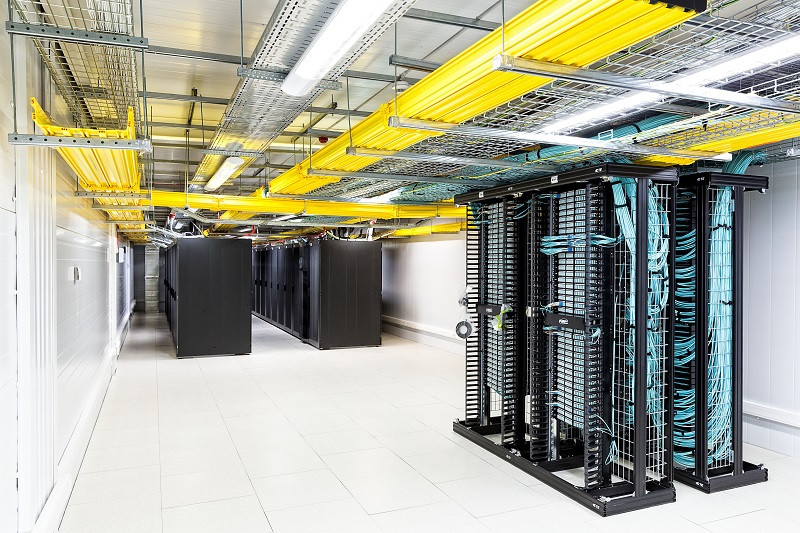

1.2. Кроссы открытого типа (стойки)

Стойки могут выпускаться в следующих конструктивных решениях:

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Доступ посторонних людей в помещения, где установлены стойки, должен быть ограничен по соображениям безопасности.

1.3. Критерии выбора кроссов Krone

Поясним ситуации, когда следует выбирать кроссы закрытые, а когда подойдут и кроссы открытого типа. Если при разработке проекта заказчик выставляет вам требования по пылезащите и влагозащите, то лучше все-таки выбрать закрытое кросс-оборудование (шкафы). Также это относится еще и к требованиям по климатическому исполнению (УХЛ-1, УХЛ-3), которые изложены нами в предыдущем разделе.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

2. Плинты Krone

Один из основных элементов для монтажа кроссовых узлов – это плинты, они устанавливаются в шкафах и стойках.

Плинт – это устройство в корпусе из пластмассы, которое позволяет зафиксировать исходящие и входящие провода для коммутации каналов с помощью специальных зажимов.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Существуют плинты с нормально-замкнутыми контактами и с неразмыкаемыми контактами.

Также плинты классифицируются еще и по емкости пар. Они бывают 5, 8 и 10 парные. В продаже в основном бывают 10-ти и 8-парные плинты.

При подборе плинтов необходимо учесть и варианты крепления:

На каждом плинте указывается специальная маркировка, например, 2/10. Это означает, то плинт имеет по 10 гнезд с обеих сторон. А вот если указано дополнительно таким образом: 2/8х3, то это означает, что еще имеется 8 дополнительных контактов для заземления оборудования.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Компания Krone запатентовала технологию LSA-PLUS. Эта технология позволяет очень быстро крепить кабель в зажим. Причем это делается достаточно просто, без применения трудоемкой пайки и винтового соединения, а также в этом случае специалисту не требуется снимать изоляцию. Эту технологию во всем мире считают самой экономной, простой в применении, универсальной, скоростной и сверхнадежной.

Основой этой всей системы является контакт LSA-PLUS. При таком соединении достигается очень высокая надежность и прочность, причем даже в самых неблагоприятных условиях окружающей среды, таких как влажность и коррозия, а также воздействие сильной вибрации. Монтаж контакта производится быстро и четко с помощью специального инструмента.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

3. Инструменты Krone для работы на кроссовом оборудовании

Как мы уже рассказывали в предыдущем разделе, чтобы подключить кабель в зажим без использования пайки, а также, чтобы исключить винтовое соединение, не снимать изоляцию, специалисты используют простой и недорогой инструмент для монтажа LSA-PLUS.

Еще для выполнения кроссировочных работ можно порекомендовать другие инструменты (см. подробнее инструмент для расшивки на кросс). Например, ударный инструмент, применяемый для расшивки кабеля на кросс. Инструмент оснащен прорезиненной ручкой и ударным механизмом с регулировкой, может быть использован вместо отвертки (оснащен специальным крючком для этих целей). В такой инструмент, как правило, встроен небольшой светодиодный фонарик.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Также не помешает приобрести монтажную помощь LSA-PLUS, которая применяется, как для хомутов монтажных, так и для системы каркасов LSA-PROFIL, и для плинтов.

4. Защита для плинтов

Рассмотрим подробно технологию защиты плинтов от перенапряжений, которую внедрила компания Krone.

Основной принцип такой защиты состоит в том, что все токи отводятся в землю. Существуют различия в принципах организации данной защиты, в зависимости от типов применяемых плинтов. Если используются плинты с неразмыкаемыми контактами, то можно подсоединить устройства защиты лишь параллельно. Включение типа «последовательно» в линию защитных устройств доступно для плинтов с контактами, которые нормально разомкнуты.

В случае использования плинтов с неразмыкаемыми контактами обязательны к применению только устройства 3-х точечной защиты. Здесь бывают такие варианты реализации – использование первичной или грубой защиты от перенапряжений, возможно также применение тонкой (вторичной защиты). Важно знать, что такие устройства подойдут только для плинтов с неразмыкаемыми контактами.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Устройства 5-ти точечной защиты предполагают такой механизм работы:

В плинтах, в которых контакты нормально разомкнуты разрешается устанавливать устройства 5-ти точечной защиты с типом включения в линию «последовательно». Иногда 5-ти точечная защита применяется в плинтах с контактами, которые нормально замкнуты.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Эта технология защиты, разработанная компанией Krone, получила наименование ComProtect. Для организации данной технологии на практике применяются штекеры комплексной защиты. Они обеспечивают защиту периферийного и коммутационного оборудования, как первичную, так и вторичную защиту от перенапряжения, причем совокупно с защитой по токам. Штекер, как правило, применяется для осуществления защиты плинтов.

Как подобрать штекеры для защиты? Надо смотреть по величине рабочего напряжения, как для защищаемой системы, так и для самого штекера. В принципе защита не обязана срабатывать в нормальных условиях функционирования, потому что может повредиться сама система защиты, да и не будет передаваться сигнал по кабельной системе. Также советуем обратить внимание на опцию «токовой защиты», а именно защиты от хвоста импульса. Если элементы защиты перегреваются или перегружены, то надо быть очень осторожным, так как они могут стать причиной возгорания или даже пожара.

5. Комплектующие для монтажа кросса

В прошлых разделах мы детально описали, что такое плинты и для чего они нужны. Но при монтаже у вас возникнет вопрос, а как смонтировать плинты в стойку или в шкаф? Для этого, прежде всего, вам понадобятся:

Секции распределительные нужны для монтирования плинтов LSA-PROFIL в телекоммуникационную стойку или шкаф. Подбирать секции нужно исходя из маркировки уже приобретенных плинтов, например для плинтов 2/8 или 2/10. Также учитывайте «этажность» стоек. Смотрите, какая емкость подключения у данной секции, т.е. на сколько плинтов она максимально рассчитана.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

6. Вспомогательные компоненты для монтажа Krone

Кратко разъясним назначение некоторых комплектующих Krone, которые вам могут пригодиться при монтаже кросса. Существуют компоненты, которые осуществляют информационную или маркировочную функцию. То есть, с помощью таких приспособлений специалист по монтажу или ремонту кросса легко может определить назначение конкретного кабеля, порта, плинта и т.д.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

При комплектации плинтов вам понадобятся такие вспомогательные компоненты:

Мы надеемся, что наша статья помогла вам в непростом деле по выбору оборудования для монтажа кросса. Если же вы все-таки затрудняетесь в классификации и назначении определенных устройств, то всегда можно обратиться за помощью к специалистам компании «СвязьКомплект».

Материал подготовлен
техническими специалистами компании “СвязКомплект”.

Источник

Абонентские и соединительные линии

Основные требования к абонентской линии

Таблица 1.4. Примерные требования к абонентской и соединительным линиям

ПараметрАбонентская линияСоединительная линияСоединительная линия (междугородняя)
Сопротивление каждого из разговорных проводов ОМ, не более500 / 1700*7001000
Сопротивление изоляции между проводами или между любым проводом и землей кОм, не менее20 / 50*50150
Eмкость между проводами или любым проводом и землей, мкФ, не более0,5 / 1*1,61,3
* Для удаленных абонентов

Кроссы и элементы защиты

Кроссы предназначены для ввода на станцию кабелей абонентских, соединительных линий и аналоговых и цифровых уплотненных линий.

Кросс — это коммутационное поле для электрического подключения и механической фиксации окончаний кабелей и защитных элементов, предоставляющее возможность коммутации преимущественно с помощью проводов и перемычек.

Наибольшие ограничения на развитие современных видов услуг накладывают элементы, устанавливаемые в кроссах для защиты устройств и линий.

Функционально устройства защиты разделяются на:

В качестве элементной базы производители устройств защиты используют:

Угольные грозоразрядники (защита по напряжению). При большом напряжении они меняют свое сопротивление («пробиваются») и замыкают электрическую цепь «на себя», защищая абонентскую линию и приборы станции. Напряжения «пробоя» угольного разрядника зависит от типа и составляет 230-500 В для статического напряжения при времени срабатывания 2 с. После разряда гарантируется напряжение не более 80 В при токе 120 мА. Межэлектродная емкость (которая может влиять на передачу высокоскоростных данных) равна 10 пФ. Применяемые также газонаполненные разрядники обеспечивают пробой примерно при тех же уровнях напряжения и имеют те же временные и емкостные характеристики, что и угольные.

Термические катушки (защита по току) — предохранители многоразового действия. Они включаются в случае нагревания до определенной температуры и отключают защищаемую цепь. Основные параметры термических катушек: ток срабатывания — 0,11-014 А, время срабатывания — от 10-55 с, сопротивление — 20 Ом.

Однако элементная база (разрядники и предохранители) схем защиты, представленных в ГОСТ 5238-81, по своим характеристикам не обеспечивает надежную защиту оборудования АТС от опасных напряжений и токов. Особенно это касается АТС с электронными системами коммутации (ЭАТС), где компоненты наиболее чувствительны к посторонним электромагнитным воздействиям. Чаще всего электромагнитными импульсами, приходящими со стороны линии, повреждаются абонентские комплекты ЭАТС, где наиболее «слабое» место находится на печатной плате внутри одного из электронных коммутаторов.

Каждый из элементов защиты имеет собственную электрическую емкость, индуктивность и сопротивление. Они не оказывают никакого отрицательного воздействия на традиционную телефонную связь и низкоскоростную передачу данных. Но эти элементы могут ухудшать передачу высокочастотных цифровых сигналов, в значительной мере ограничивая скорость передачи данных и максимальную длину телефонной линии, по которой эти данные могут передаваться. В частности, это относится к защитным устройствам, включающим в себя термическую катушку (имеющую относительно высокую индуктивность для увеличения чувствительности и более быстрого срабатывания).

При возникновении высоковольтного импульса сопротивление варистора резко уменьшается до долей Ома и шунтирует нагрузку, защищая ее и рассеивая поглощенную энергию в виде тепла. Это изменение происходит примерно за 25 нс. При этом через варистор может протекать импульсный ток, достигающий нескольких тысяч ампер. Так как варистор практически безынерционен, то после исчезновения помехи его сопротивление вновь становится большим. Таким образом, включение варистора параллельно защищаемому устройству не влияет на работу последнего в нормальных условиях, но гасит импульсы опасного напряжения.

В импульсном режиме через варистор протекает большой ток, вследствие чего необходимо опасаться выхода его из строя из-за перегрева. Поэтому нужно использовать варисторы с рассеиваемой мощностью большей, чем расчетная. Для расчета варисторов, защищающих те или иные цепи от грозового разряда, иногда приводят сведения о напряжении на вариаторе при воздействии стандартного грозового импульса, который имеет емкость около 100 нФ.

Для защиты по току кроме термических катушек и плавких вставок в настоящее время применяют позисторы. Это полупроводниковые приборы с отрицательной температурной характеристикой сопротивления. Они увеличивают свое сопротивление при нагревании. Время срабатывания позисторов — около 2 с, пропускаемый ток — от 3 А. Однако они вносят в цепь передачи информации довольно большое сопротивление 5-50 Ом, в отличие от плавкой вставки, которая вносит сопротивление 1×10-4 Ом при времени срабатывания 5 с, немного превышающее время срабатывания позистора.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Пример установки электрической защиты на абонентской линии, состоящей из кабеля и воздушной линии.

Источник

Кроссовое оборудование

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Цифровая АТС MXM500 и станционный кросс

Этот материал посвящен телефонному кроссу и кроссовому оборудованию. Но, обратите внимание, уважаемый Гость — мы даем общее представление!

Конкретика — в каталоге (раздел «Кроссовое оборудование») В этом разделе Вы найдете плинты, кроссовую защиту, оборудование для монтажа, контроля и подключения к АТС, абонентские защитные устройства. настенные распределительные телефонные и кроссовые шкафы.

В конце статьи размещены некоторые запросы и ответы/комментарии к ним:

Возможно, комментарий по запросу, который привел Вас сюда, находится там.

А теперь — о телефонном кроссе и видах кроссового оборудования в телефонии.

Его Величество Кросс

В разговоре двух инженеров-связистов неспециалисту могут быть понятны отдельные слова, а все остальное кажется таинственными заклинаниями. Например, “кросс”, “кроссовое оборудование” и даже “кроссировать кроссировки” — что это? Зачем?

Самый простой ответ: “Это не ваша проблема, на то и нужны специалисты, чтобы все это знать и делать.” Ответ, безусловно, верный, но в жизни часто приходится разбираться в том, о чем раньше и представления не имел. Например, для того, чтобы хоть как-то контролировать процесс и хотя бы примерно понимать, откуда в смете появляется то же самое кроссовое оборудование, на чем можно сэкономить, а на чем нельзя и даже пробовать не надо.

Входит меньше, чем выходит, или начнем с кросса.

К вашей АТС подходит одна или несколько городских телефонных линий. Но у вас 20 (50, 100, 200 и т.д.) сотрудников, и у каждого на столе — телефонный аппарат. А еще есть домофоны, система громкоговорящей связи и много еще чего. Всем этим управляет “мозг”- АТС.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

И сейчас не так важно, КАК она это делает. Важно то, что к каждому оконечному абонентскому устройству от АТС должен идти свой нерв — пара проводов. И при этом, например, входящий вызов, который АТС предназначает Ивану Ивановичу, не должен случайно попасть к Петру Петровичу. Да и месиво телефонных проводов, свободно вьющихся по полу, вряд ли сделает работу сотрудников более эффективной и безопасной.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Логично предположить, что все это кабельное хозяйство должно быть максимально грамотно организовано в пространстве.

В самом общем виде и самом грубом приближении:

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

1- станционная часть кросса; 2- кроссировки; 3- линейная часть кросса

(!) В некоторых случаях линейная и станционная части кросса могут соединяться без кроссировочного кабеля.

Пример: монтаж станционного кросса. Цифровая АТС “МАКСИКОМ MXM500”:

Монтаж станционного кросса КАТС “Максиком” на атомном ледоколе.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Первый этап монтажа станционного кросса КАТС. 1 — каркас шкафа для установки оборудования, 2. Пластмассовые короба с прорезями (кабель-каналы) для укладки кабелей (кордов) MXM500 (MXM500-цифровая АТС, являющаяся базой КАТС). 3- клеммные колодки. Данный кросс монтируется “под винт” для многожильного (толстого) судового кабеля. Клеммные колодки в подобных кроссах заменяют плинты.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Завершена установка клеммных колодок.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Установлены вертикальные кабель-каналы для судового кабеля..

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Обратите внимание: справа в глубине видны отверстия для кабельных вводов.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Тот же этап монтажа кросса показан с другого ракурса. На этой фотографии лучше видно, как именно прокладывается кабель.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Все кабели уложены, смонтированы и промаркированы..

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Кабели от абонентской части проходят через кабельные вводы. Вводы в случае КАТС должны быть герметичными.

Как видите, монтаж кросса, особенно в случае сложных систем — дело непростое, кропотливое и муторное. Но кто сказал, что будет легко?!

Вообще, забавные бывают ситуации. Вот, например, АТС “Максиком”, установленная в кунге (кстати, получилась очень крутая система связи, просто Корабль Степей какой-то:))

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Тут тоже пришлось изрядно подумать, чтобы станция была защищена от ударов и вибраций — мало ли куда этот кунг надумает заехать!

А это — выносной кросс, смонтированный для той же системы связи:

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Вот так выглядит выносной кросс АТС.

Впрочем, коммутация — не единственная задача кросса. Кросс также предназначен для установки систем защиты, а также проведения измерений, проверки линий и оборудования.

Современные кроссы строятся на базе плинтов или патч панелей.

Плинт — коммутационный элемент в пластмассовом корпусе, который предназначен для фиксации входящих и исходящих проводов, установки устройств защиты и подключения контрольно-измерительного оборудования.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

В самом грубом приближении, одна половина плинта предназначена для пар, идущих от АТС (в станционной части кросса) или от абонентских устройств (в линейной части кросса). Вторая половина — для кроссировочных проводов.

Устройство простое, но очень удобное. Главное — правильно завести провод и закрепить их с помощью специального инструмента. Соединение осуществляется с помощью специальных зажимов — ножевых контактов Впрочем, есть плинты с другими видами контактов: винтовыми и клавишными.

По функциональному назначению плинты делят на 4 типа:

Вот некоторые примеры:

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Заземление — обязательный способ защиты оборудования от таких неприятностей, как наведенный ток, импульсное перенапряжение и попадание в линию сетевого напряжения.

Кстати, на некоторых плинтах, не являющихся плинтами заземления, также могут быть предусмотрены дополнительные контакты для заземления. На таких плинтах есть дополнительная маркировка.

Также в зависимости от масштаба задачи используют плинты на разное количество пар: 5, 8 или 10. Чаще всего используют плинты на 8 и 10 пар.

Сколько потребуется плинтов, зависит от конкретной системы связи. Может быть, немного. А может быть — десятки и сотни, организованные в “стопки”

Кросс из плинтов собирается путем установки их на специальные конструктивные элементы: хомуты, рейки и т.п, которые крепятся к стене или устанавливаются в специальные шкафы или стойки.

Плинты станционной и линейной частей кросса соединяются кроссировочными проводами — для каждой пары свой — и теперь можно быть уверенным, что входящий вызов, который АТС направляет на телефонный аппарат Ивана Ивановича, попадет именно туда, а отнюдь не к Петру Петровичу.

На самом деле, на практике все выглядит сложнее.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Систему связи нужно заранее распланировать, завести кроссовый журнал, составить таблицы, чтобы знать от какой пары какого плинта к какой паре другого плинта будет проложен конкретный кроссировочный провод.

Патч панель (коммутационная панель или кросс-панель) — еще один способ организации кросса. Принцип в целом тот же, что и в случае плинтов, но само устройство более удобно и имеет более широкую функциональность.

Патч панель может иметь модули для подключения различного оборудования, имеющего волоконно-оптический, мультимедийный или медный тип разъема. Существуют и наборные патч-панели, имеющие в своем составе сразу несколько типов разъемов. Они, как правило, предназначаются для монтажа в специальные конструктивы, такие как 10-и и 19-и дюймовые стойки или же 3U-раму.

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

В нижнем левом углу — патч-панель RJ-19 , 19’ на 48 портов’

Защита кросса и оборудования — статья расходов, которую не рекомендуется урезать!

Из чего бы он ни состоял, правильно смонтированный кросс — гарантия не только правильной работы ваше телефонной связи, но и безопасности оборудования и абонентов от опасных напряжений и токов, возникающих на линиях.

Защита кросс а может быть организована различными способами.

Для определения и обнаружения перегрузки используются специальные разрядники.

Безопасность также обеспечивается специальными защитными устройствами, общее название которых — абонентское защитное устройство (АЗУ).

Современные АЗУ довольно компактны (их размер может не превышать размер двух спичечных коробков) и могут вставляться как непосредственно в плинт (такие АЗУ имеют маркировку АЗУ — П…), так и непосредственно у абонента — на выходе кабельной линии совместно с заземлением.

Пример защитного устройства:

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

А что такое кроссовое оборудование?

Этот, термин объединяет большую группу устройств и инструментов. Помимо плинтов, телекоммуникационных шкафов, стоек и абонентских защитных устройств, в эту группу входят модули грозозащиты, элементы крепления, тестовые шнуры, специальный монтажный инструмент и т.д.

Вот лишь некоторые примеры:

Кросс в атс что это. Смотреть фото Кросс в атс что это. Смотреть картинку Кросс в атс что это. Картинка про Кросс в атс что это. Фото Кросс в атс что это

Вряд ли вам есть смысл самостоятельно разбираться во всех тонкостях и нюансах кроссового оборудования — для этого есть специально обученные люди:)

Но теперь, по крайней мере, вы сможете немного лучше понимать этих людей, а значит, лучше их контролировать.

Если вы доверите разработку и внедрение такого решения нам, можете не беспокоиться насчет кроссового оборудования (как и насчет всего остального). Мы подберем для вас нужное оборудование, соответствующее всем требованиям безопасности, разработаем и внедрим систему связи под ваши задачи и обеспечим ее дальнейшую техническую и консультационную поддержку.

Запросы, ответы и комментарии

19’ панели кросс для мини атс.

Скорее всего, имеются в виду кросс-панели 110 типа, позволяющие коммутировать каждую пару проводников по отдельности, что существенно повышает гибкость при изменении конфигурации системы связи.

Кросс-панели 110 стандарта 19” предназначены для установки в конструктивы 19” (ширина 482,6 мм).

Также используются настенные кросс-панели шириной 271 мм с подставкой, предназначенные для размещения на стене в специально отведенном кроссовом помещении.

Емкость кросс-панелей может составлять от 50 до 400 пар.

Кросс-панели этого типа в настоящий момент не представлены в нашем каталоге. Тем не менее, если Вы обратитесь к нам по поводу проектирования и (или) монтажа системы телефонной связи для Вашего предприятия, и для решения этой задачи потребуются именно такие кросс-панели, обращайтесь. Мы либо закажем их сами, либо поможем Вам найти оптимальный по цене и качеству вариант.

Программа кроссового оборудования атс

Возможно, имелись в виду

В качестве примера инструкции приведем Инструкцию по монтажу кроссов типа KRONE.

Монтаж кросса включает несколько этапов.

Если имелась в виду схема подключения к портам модуля расширения, то подобные схемы — обязательный элемент Руководства по эксплуатации. Соответствующие руководства для мини АТС “Максиком” можно бесплатно скачать в разделе “Документация”.

Если же речь шла о программном “конфигураторе” оборудования, то нечто подобное предлагают некоторые производители телекоммуникационных шкафов и стоек (Ссылка на статью о телекоммуникационных шкафах). В таком случае, имеется в виду, что Заказчик предоставляет информацию об оборудовании и аксессуарах, которые планируется разместить, а также другие требования, а производитель подбирает оптимальную модель шкафа.

Кросс шкаф это…, кроссовый шкаф что это

Ответ на этот вопрос — в специальном материале, посвященном телекоммуникационным шкафам и стойкам.

Размещение кроссовых шкафов и стоек

Планирование размещения кроссовых шкафов и стоек нужно рассматривать как часть единого плана системы связи. Вряд ли есть смысл приводить десятки условных примеров такого размещения — с высокой вероятностью они будет не очень похожи на конкретную картину.

Тем не менее, есть несколько моментов, которые важно учесть заранее, планируя приобретение шкафов и(или) стоек.

Пожалуй, самое важное — прикинуть заранее прямые и косвенные расходы. Дешевый кросс шкаф вовсе не означает экономию средств. Наоборот, не исключено, что к нему будут “прилагаться” немалые дополнительные затраты.

Стоит учесть следующее.

На самом деле, рекомендаций больше. Поэтому лучше всего действовать так. Вначале подобрать все необходимое оборудование, в т.ч. шкафы или стойки, разобраться с его характеристиками, в т.ч., его устойчивости к перегреву, а уже потом планировать размещение и подбирать соответствующие шкафы и стойки. Обращайтесь, поможем!

Абонентский кросс, что такое монтаж абонентского кросса.

Термин “абонентский кросс” можно назвать спорным. У кросса есть станционная и абонентская части, поэтому говорить о том, что есть отдельный абонентский кросс, можно только в специальных, нестандартных случаях. Например, в некоторых полевых системах связи используются специальные полевые абонентские кроссы (в частности, КР351). Полевые абонентские кроссы обеспечивают защиту каждой абонентской линии от сверхтоков, перенапряжений и грозовых разрядов.

При монтаже кросса очень важным моментом является установка устройств защиты. Если речь идет о т.н. комплексных модулях защиты, то они устанавливаются с линейной, т.е. абонентской стороны кросса.

Современные системы кроссового монтажа

Понятие “кроссовая система монтажа” часто используется в тех случаях, когда речь идет о монтаже промышленной кабельной проводки, т.е. о создании системы разнообразных телекоммуникаций для крупных производственных объектов. В этой системе предполагается наличие не только классической телефонной связи, но и систем автоматического управления, передачи данных и т.п.

Системы кроссового монтажа включают в себя оборудование со специфическими функциями (например, оборудование для химического производства), имеющее сетевой интерфейс, собственно сетевые интерфейсы, промежуточные кабели и кроссы, этажные кроссы и т.д.

Любопытный запрос 🙂 И весьма спорный термин 🙂

Может быть также, что речь идет о специальном помещении для размещении коммутационных узлов.

В этом смысле “кроссовая” и “серверная” — различные понятия, как минимум из-за различных требований к энергобезопасности и микроклимату. В частности, если помещение имеет официальный статус “серверной”, желательно оборудовать его автоматической системой пожаротушения. Впрочем, кроссовой это тоже касается.

По этой же причине устанавливать сервера в том же помещении, где находятся коммутационные узлы, не рекомендуется А в кроссовой настоятельно не рекомендуется устанавливать электрические распределительные щиты.

Кроссовая комната не должна иметь окон, не должна быть проходной и не должны являться частью более крупного “производственного” помещения.

При монтаже крупной системы связи, расположенной на нескольких этажей, рекомендуется иметь кроссовую комнату на каждом этаже, хотя нет официального запрета на наличие одной кроссовой для несколько этажей.

Кроссовая комната должны быть расположена как можно ближе к геометрическому центру обслуживаемой зоны и максимально близко к вертикальным трассам (стоякам), по которым проходят кабели.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
