Подкапотное пространство

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

В этой очередной записи будет опять же очередной фото-показательный материал с описанием, по другому я не могу писать бж=)

В общем я думаю понятно уже, что речь пойдет о подкапотном пространстве моей машины, вернее о том как я наконец-то добился чистого вида под капотом…

Хромировать, убирать все патрубки, трубки, бачки и вообще все лишнее как в лучших канонах этого стиля, даже не собирался, это все таки эври дэй, а не выходной выставочный проект, на котором будешь ездить пару раз в месяц да еще и в сухую погоду)
Зато теперь можно на ивентах если захочется и с открытым капотом постоять, и не стесняться=)

Делал все для себя, простенько, чистенько и со вкусом!
— все полностью вымыто, без снятия мотора, только навесное (куда смог подлезть есессно)
— весь пластик, а так же некоторые детали выкрашены в черный мат, ввиду своей изношенности от времени
— все патрубки и т.п оттерты от налипшей на них грязи
— все видимые гайки и болтики заменены на новые либо отполированы
— короче все что можно и нужно отмыл и отполировал=)
— только ручной труд и подручные средства!

Вот что вышло, можете видеть на фотографиях ниже.

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Далее немного подробней.
Заказал всяких фетишных штучек для этого дела)
Декоративные болтики с шайбами красного цвета (аж 3 упаковки, с запасом), носки на бочки ГУР и тормозной жидкости, крышку радиатора, маслозаливную крышку и маслосливную пробку с магнитом, пусть всякую дрянь магнитит на себя.

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Так как я все же не с бухты барахты решил лепить все что угодно и куда угодно, то все таки был у меня кое какой рукожопый фотошоп в моем исполнении, где я в итоге и понимал что и как в будущем будет выглядеть…
— часть шайб с болтиками со спокойной душой заняли свое место на клапанной крышке.
— плюс вымыл сам двиг от всякой налипшей гари и грязи!
— весь видимый и доступный рукам металл тоже подвергся чистке и зачистке до более приемлемого блестящего вида=)

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

— Сама клапанная крышка была заново перекрашена в черный матовый цвет
— отполирована до зеркала надпись «Mitsubishi»
— заменены и так же отполированы держатели тросика газа вместе с новенькими болтиками

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

— Часть шайб заняли свое место на крыльях, и на фарах.
— Были отполированы трубки кондиционера до зеркала
— одет носок на бочек ГУРа=)
— покрашен блок «абс» в черный (он был ржавый от времени)

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

— Полирнул гайки крепления стоек
— на ШС заменил родные серые развальные болтики на полированные под шестигранник + поставил по 3 штуки с каждой стороны, а не по 2-е как было, мне кажется так лучше=)

Источник

Массы под капотом (ч.2)

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Начало в первой части.

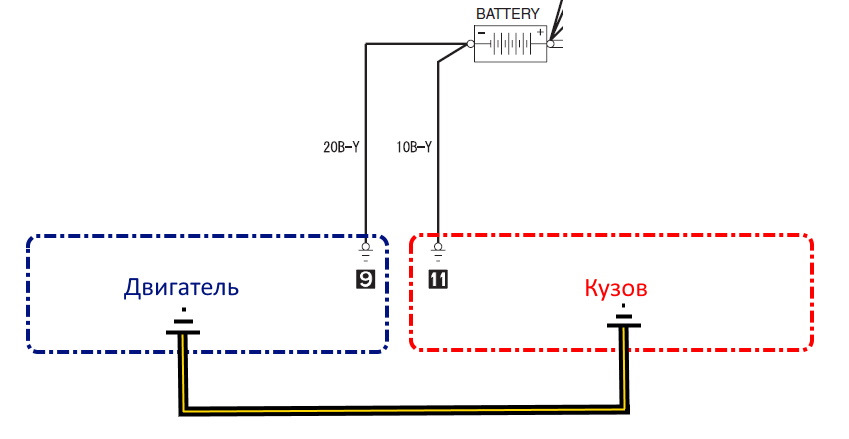

А зачем же там нужен этот провод? А затем, что он соединяет (точнее дублирует, т.к. соединение уже есть через провод АКБ) массы на кузове и на двигателе.

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Ну что же, поставил я на место тот проводок о котором говорил в конце первой части. А заодно, решил сделать тест — посмотреть на сканере какое напряжение будет на ЭБУ до и после установки. [кстати не путайте, значение напряжения, которое можно увидеть через OBD! Там значение отображается именно с ЭБУ, а не с АКБ!]. Предварительно выкрутил оба болта на которых держится этот провод, а также болт крепления массы с АКБ на кузов. Картина была такая:
(слева — направо)
1. кронштейн провода на кожухе ГРМ (MR420768)
2. болт 6х16 массы на кузове (MB133273)
3. болт 6х18 провода со стороны кронштейна (MF140206)
4. болт 6х16 провода со стороны крыла (MB133273)

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Болт массы кузова отличился особенно)). Итак сделал лог по напряжению. Было изначально на прогретом авто и холостом ходу:

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

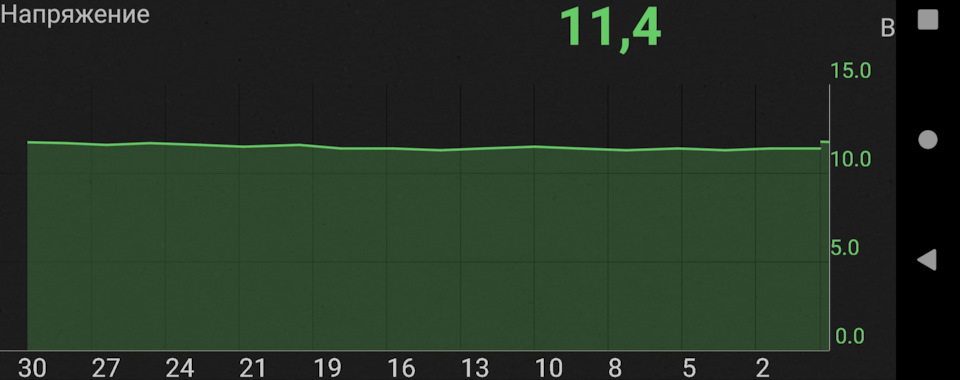

Дал нагрузку включив разные приборы в авто:

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

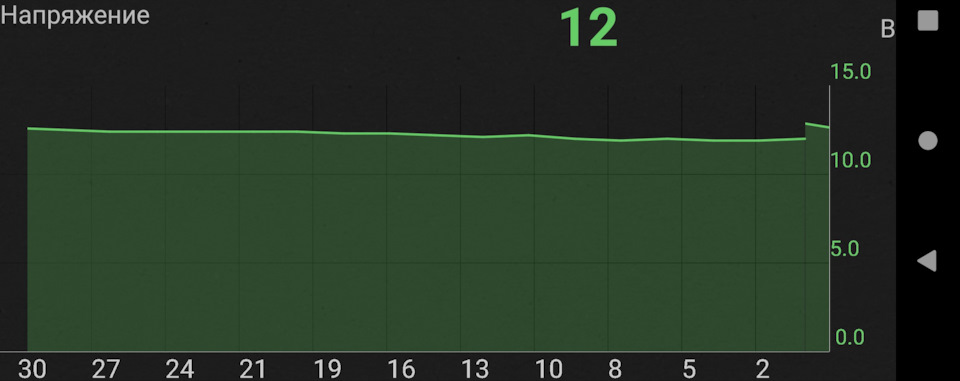

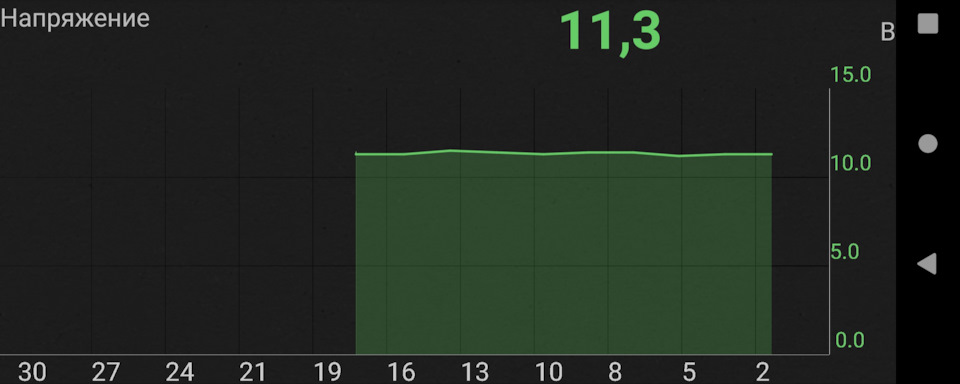

Проседание более чем на 2V. Ничего не зачищал, поставил всё на место как есть.

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

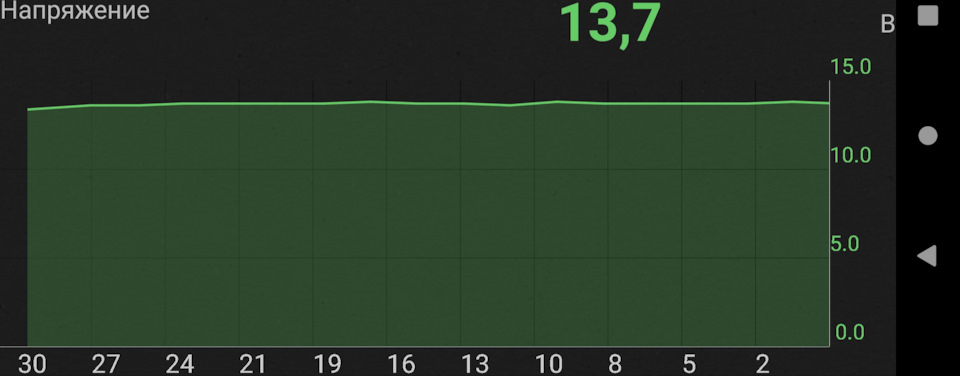

Разница минимальная. Что с проводом, что без. НО, при условии, что контакты я не зачищал. Тестим дальше, взял тот болт, что «поживее» и вкрутил в точку массы кузова, там где был ржавый (опять же ничего не зачищая).

Лансер 9 под капотом что где. Смотреть фото Лансер 9 под капотом что где. Смотреть картинку Лансер 9 под капотом что где. Картинка про Лансер 9 под капотом что где. Фото Лансер 9 под капотом что где

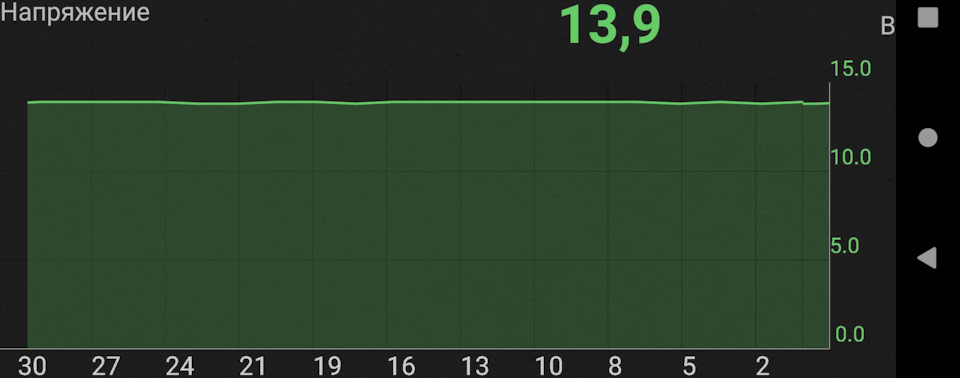

Результат, как говориться на лицо). Без нагрузки разницы нет, а под нагрузкой выигрыш чуть больше полу вольта. Решено — все три болта под замену. Кронштейн хотел тоже, но он стоит 600-700р и ждать месяц, а то и полтора. Так что останется этот, просто шкурку нулевку в руки и вперёд :). Также решил, пока едут болты, хорошенько почистить места крепления всех масс в т.ч. и где уже стоят новые болты. Итоговый результат по изменению напряжения будет в третьей части.
А пока, вот места крепления всех масс и провода кузов двигатель под капотом, для мотора 1.6 (4g18):
