Лучший доводчик стекол автомобиля
Интеллектуальный доводчик стекол
Когда изучал вопрос доводчиков стекол, наткнулся на статью Дмитрия по установке интеллектуальных доводчиков (www.club-md.ru/forum/view…bc48a65cf9e320ff0c#p20182), за это ему огромное спасибо!
Мне понравилась фишка, что есть память на 20 мин — в жаркую погоду то что надо: ехал с открытыми окнами, заехал в магазин, закрыл машину, открыл машину и окна у тебя опять открытие. Крутатень.
Источник pandora.in.ua/item/modul_…od_emnika-pandora-dwm-210:

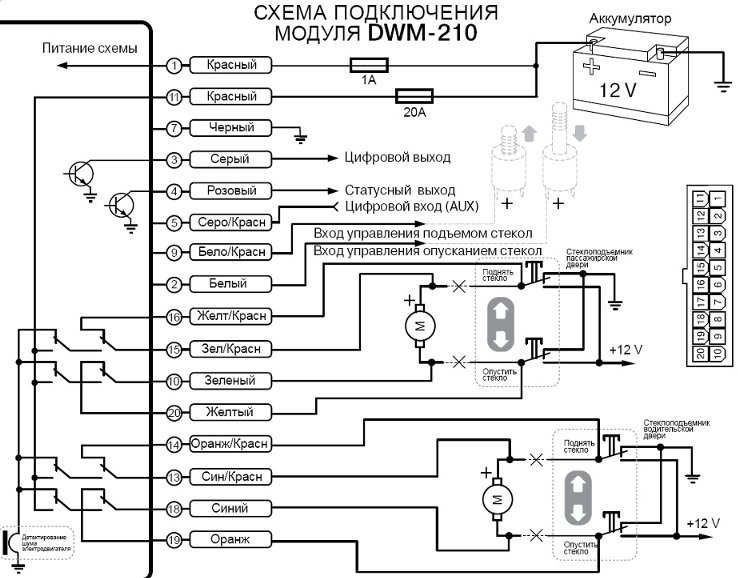

Модуль DWM-210 поддерживает:
— автоматическое закрытие стекол при постановке автомобиля на охрану;
— запоминание положения стекол при постановке автомобиля на охрану и автоматическое их открытие в прежнее положение при снятии автомобиля с охраны, если стоянка продолжалась не более 20 минут;
— в дезактивированном состоянии модуль не оказывает никакого влияния на штатные цепи стеклоподъёмников;
— управление движением стекол из салона автомобиля кратковременными нажатиями кнопок (система “в одно нажатие” – “one touch”);
— быстрая остановка движущегося стекла нажатием любой кнопки управления стеклоподъёмниками;
— автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна;
— автоматическое отключение двигателей по превышению тока;
— автоматическое отключение электродвигателя стеклоподъёмника при обрыве его троса;
— автоматическое определение типа управляющих сигналов охранной сигнализации;
— возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны;
Сначала я заказал один доводчик (
270грн), чтобы опробовать его и т.д. Вобщем он меня устроил и я заказал еще один.

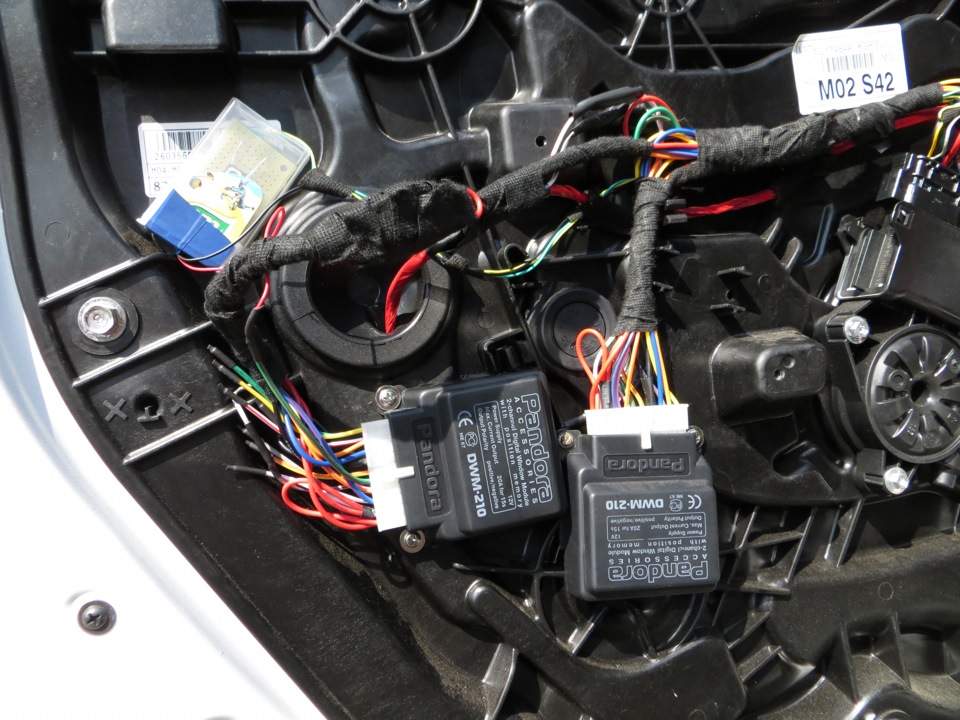

Доводчик толковый и аккуратно сделан:
Подключение 3-х дверей не вызывает проблем, траблы только с водительской, так как там уже внутри реализована «часть доводчика» (режим Авто, защита от зажимания стеклом, тд и тп) и управляется это все по минусу, а не по плюсу, как остальные двери.
Три двери подключаем согласно инструкции, которая идет в коробочке.

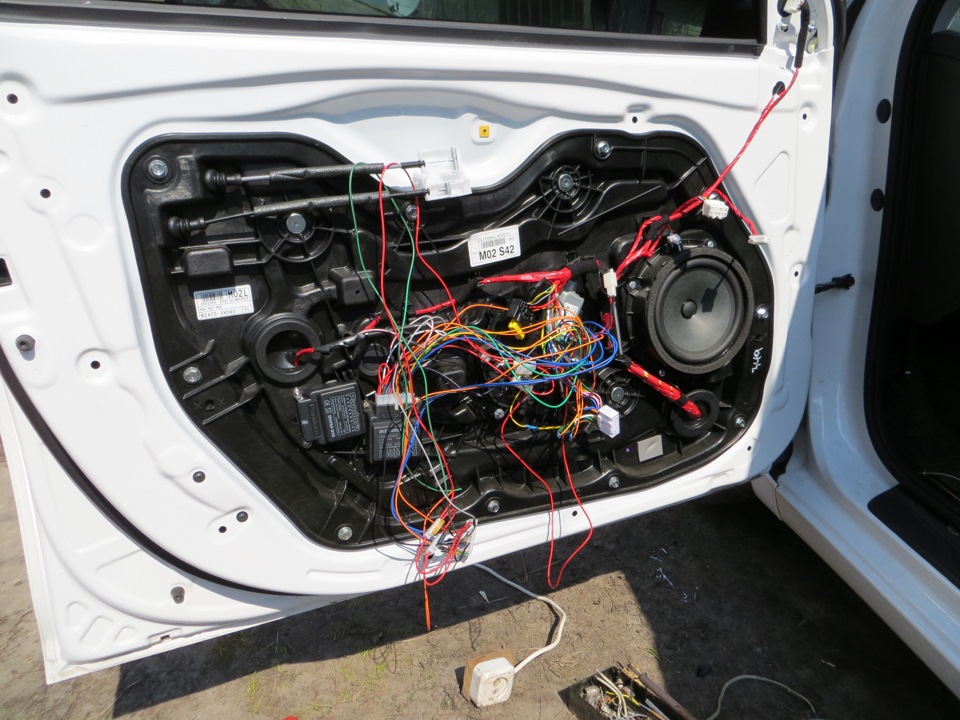

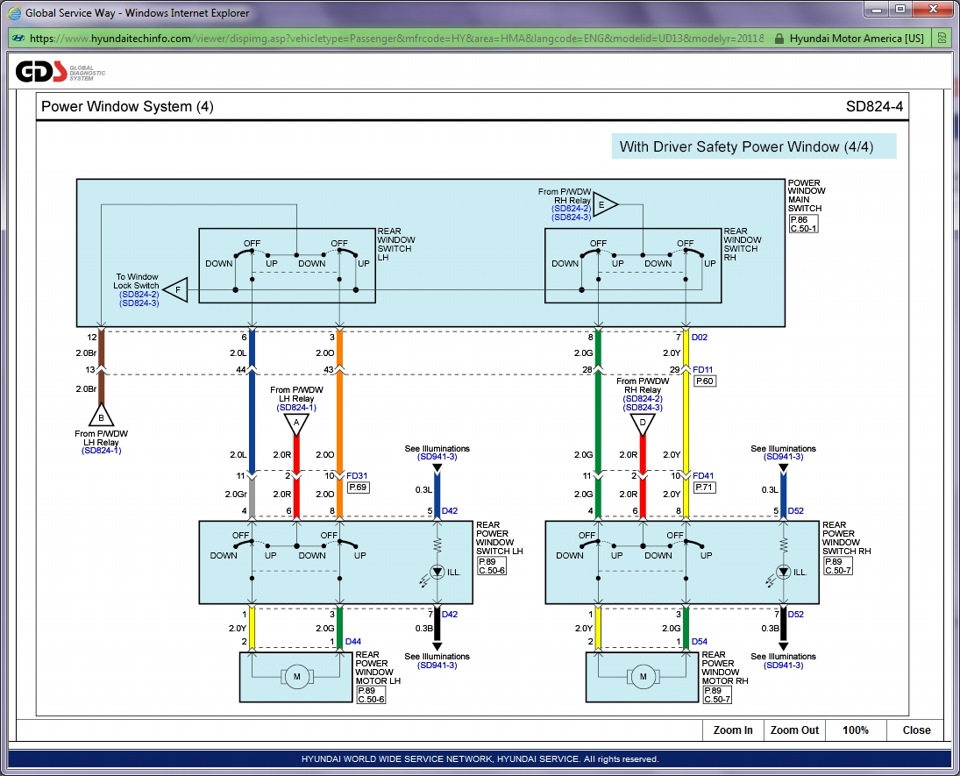

А вот с водительской придется поморочиться — или разбирать и резать внутри дорожки, или сделать чтобы доводчик из интеллектуального стал обычным, т.е. будет только закрывать. Для того, чтобы закрыть водительскую дверь, нам нужно эмулировать режим Авто+Вверх. Для этого нам надо подать минус на зеленый и желтый провод, и електроника (где мы отказались резать дорожки) сделает все за нас, нам нужно только дать ей импульс.

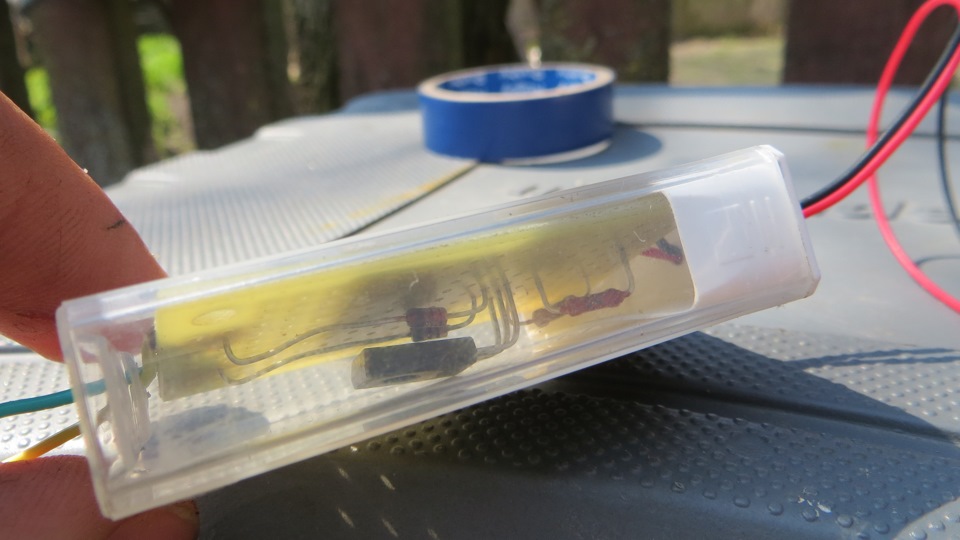

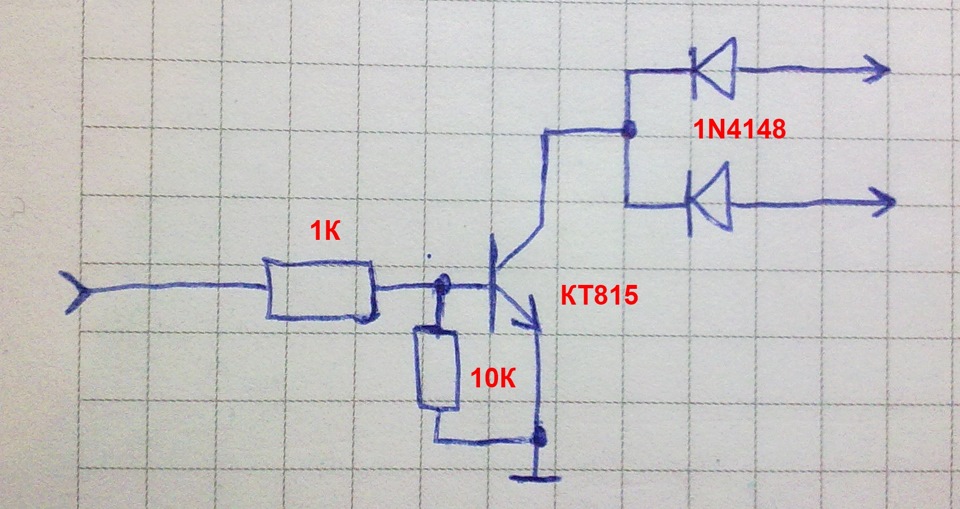

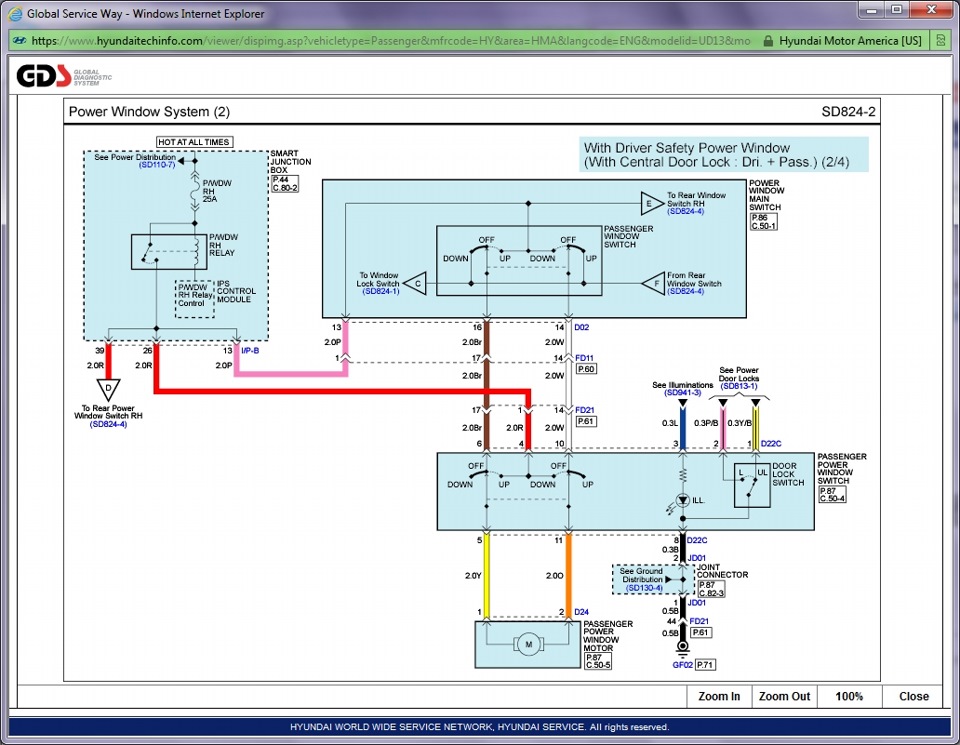

Собрал простую схему из деталей, что были в наличии:
Как всегда с коробкой проблемы и на помощь приходит Тик-Так
На вход схемы нужно подавать +, который идет от доводчика на электромотор. В моем случае это был 15 Зел/Красн.
Доводчики между собой подключены через Цифровой выход (3 Серый) и Цифровой вход (5 Серо/Красн). Окна подключены слуедующим образом: пассажирская дверь, задняя дверь за пассажиром, задняя дверь за водителем, водительская дверь. Открываются и закрываются окна в одинаковой последовательности.
2-й оранжево-черный провод, который идет на блок комфота, разрезаем и заводим на постоянный плюс — теперь у нас стеклоподьемник водительской двери работает даже без ключа в зажигании.
Сигналы на Открытие/Закрытие взяты от привода замка:
По началу все провода висят и выглядит все уныло, но стоит обмотать все изолентой, как все обретает нормальный вид.

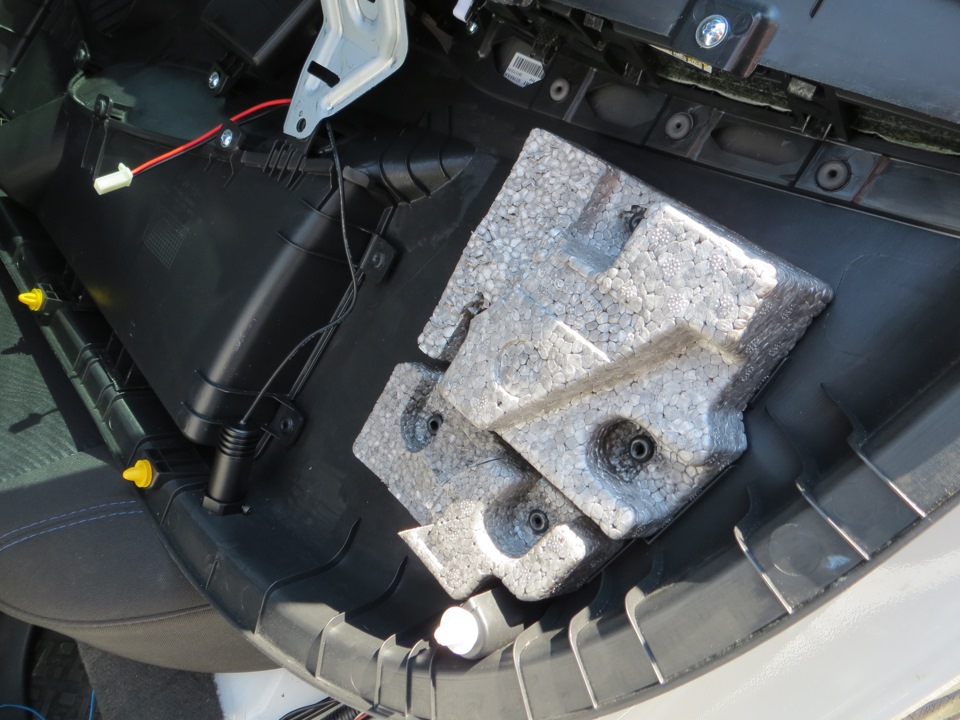

В карте пришлось немного подрезать пенопласт.
Ну вот как-то так. Скажу сразу — напряжно, когда открываешь машину, три окна открываются, а водительское надо заново вручную. В будущем планирую чуть переделать схему, чтобы водительское открывалось так же, как и пассажирское — хоть какая-то «интеллектуальность» будет в работе. Ну это может зимой будет время и желание, а пока «имеем что имеем».
Установка доводчика стекол (с функциями)! Вариант для ленивых и максимально по штату 🙂
Всем привет.
Решил выложить очередной пост про доводчик стекол. У меня были ранее два поста про то, что я сперва себе поставил простой доводчик стекол, а второй пост был «инструкция» по установке того самого доводчика.
Но на днях ко мне приезжал Leonid437 и привез весьма интересную коробочку от китайцев:)
Казалось бы ну просто доводчик, ничего нового, но нет, эта коробочка имеет ряд функций, которые иногда нужны(ну каждому свое разумеется).
Функции доводчика:
1. Его прямая функция — закрытие стекол при постановке на охрану.
2. Если нажать комбинацию «открыть-закрыть-открыть», то доводчик сам откроет все окна полностью. Машина при этом открыта. Иногда в жаркий летний день на даче, машина стояла ночью закрытая и появилось желание проветрить салон — кнопочку нажал и вуаля.
3. Если нажать комбинацию «закрыть-открыть-закрыть», то доводчик сам откроет все окна буквально на пару сантиметров, как раз под дефлектор. Машина при этом остается закрытой.
4. Пожалуй самая интересная для меня функция — это после установки данного доводчика все кнопки на водительском пульте управления окнами приобретают функцию «AUTO», т.е. одним кликом вы можете как опускать так и поднимать любое из окон сидя на водительском месте, при это никуда не девается возможность самостоятельно управлять окном как раньше держа кнопку, чтоб опустить/поднять до нужного уровня.
Почему я обозвал пост «Вариант для ленивых», да просто потому что данный блок подключается полностью к штатным фишкам под обшивкой двери, НО еще есть 4 провода которые всё же придется врезать в штатную проводку, увы но от этого не уйти.
И так, те самые 4 провода:
Красный провод +12В
Розовый провод это кратковременные 12В которые появляются при закрытие ЦЗ машины
Оранжевый провод это кратковременные 12В которые появляются при открытие ЦЗ машины
Фиолетовый провод выходного сигнала на мотор стеклоподъёмника водителя
При подключении все было ясно кроме «куда же цеплять фиолетовый провод», но так как я уже возился ранее с доводчиками и под рукой были собственные мануалы по установке + несколько постов с Драйва, с этим вопросом получилось разобраться достаточно быстро.
И так про подключение:

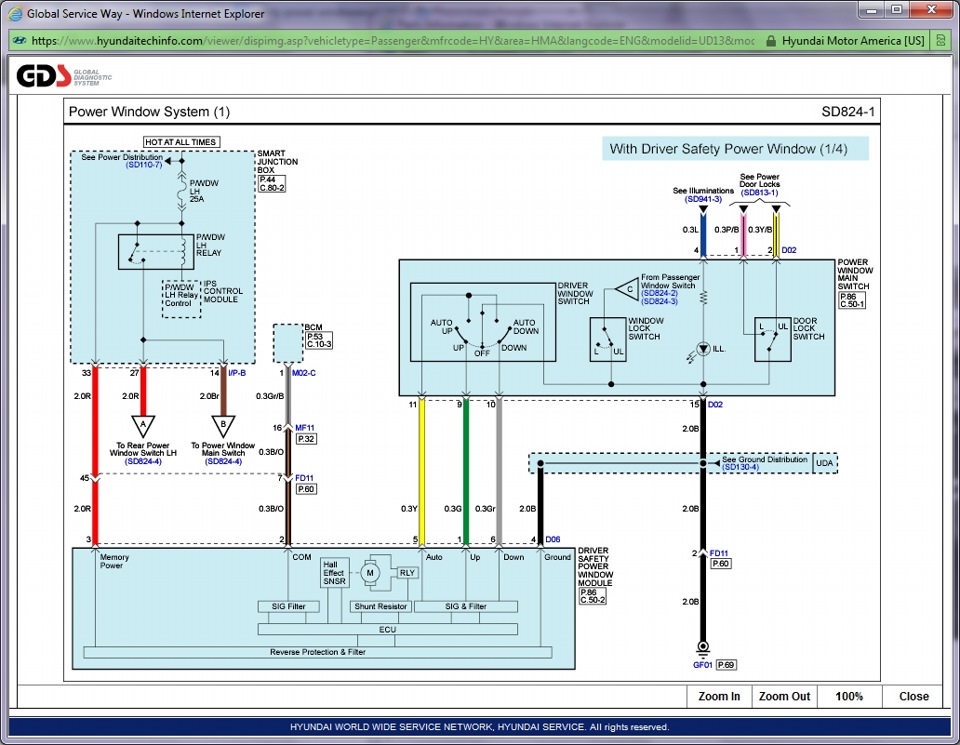

1. Очень много постов про то где же найти постоянные 12В в двери, и в 90% случаев это посты про двери, где нет полного автомата, а есть только «AUTO DOWN», так вот в машинах с кнопкой «AUTO DOWN» и просто «AUTO» плюс находится в разных местах, о чем я писал в своей инструкции по установке доводчика. Но я все же повторюсь, для авто с кнопкой «AUTO DOWN» плюсовой провод есть в жгуте проводов идущих на ЦЗ:
Для авто с кнопкой «AUTO» постоянный плюс находится в фишке которая насполагается в верхнем углу двери, как это показано на фото:
Так вот, если с «AUTO DOWN» всё очевидно, куда цеплять красный провод, то для людей с «AUTO» я рассказываю: В фишке есть толстый зеленый провод выходящий к мотору стеклоподъемника, это и есть наши +12В (с одной стороны(со стороны идущей из салона) этот провод белого цвета с бледным серым пунктиром, а вот с другой стороны (со стороны моторы) он зеленого цвета). К нему и цепляем наш красный провод от доводчика.

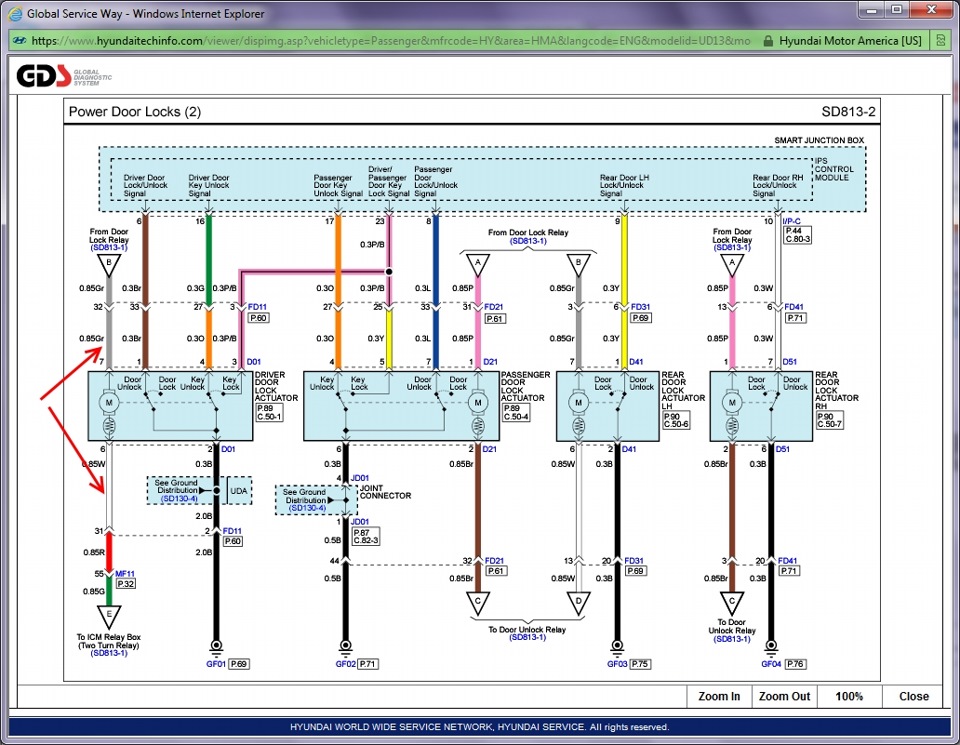

2. Розовый и Оранжевый провода — эти провода мы цепляем на провода ЦЗ(центрального замка):
Розовый врезается в серый провод
Оранжевый врезается в коричневый провод
3. В той же фишке где брали +12В для версий с «AUTO» нам нужен будет тонкий черный проводок идущий на моторчик. К нему и цепляем наш фиолетовый провод.
Доводчики стекол автомобиля, принцип работы, установка
Сейчас многие разработки в сфере автомобильных аксессуаров направлены на увеличение комфортабельности эксплуатации автомобилей.
Одним из таких аксессуаров, который все больше становиться популярным, является устройство для автоматического поднятия стекол дверей при постановке авто на сигнализацию, оно же модуль одностороннего закрывания стекол дверей.
В народе такие устройства получили название доводчиков стекол.
Полезность использования доводчиков очевидна, владельцу авто перед постановкой на сигнализацию последнего не нужно проверять, все ли окна закрыты, поскольку данные устройства автоматически их закроют.
Изначально доводчиками стекол комплектовались только премиумные автомобили, и то только в топовой комплектации.
Со временем многие водители оценили пользу этого устройства, что привело к появлению универсальных доводчиков, которые можно установить практически на любой автомобиль.
Помимо того, некоторые автовладельцы, знакомые с радиоэлектроникой, начали собирать самодельные устройства, которые свою функцию выполняют очень хорошо.
Доводчик стекол — что собой представляет, как работает
Доводчик стекол автомобиля представляет собой электронный блок, который подключается к сигнализации или центральному замку, а также системе управления стеклами.
Причем в автоэлектрику автомобиля он устанавливается между клавишами управления и электромотором, осуществляющими подъем-опускание стекла. Так что применить данное устройство можно только на авто, у которых имеется система управления.
Все модули действуют по одному принципу: поскольку он включен в систему между клавишами и электромотором, то напряжение, которое передается от клавиш к мотору в любом случае проходит через блок. Но при обычном открывании-закрывании в процессе модуль не участвует.
Как только владелец машины с пульта управления охранной системой или центральным замком включает их, модуль управления передает сигнал на устройство, и оно запитывает электромотор, который и поднимает стекло.
Советы по выбору доводчика
Рынок автомобильных аксессуаров не страдает от дефицита модулей закрывания стекол.В основном их выпускают фирмы, занимающиеся производством охранных систем для автомобилей.
Самыми популярными производителями доводчиков являются компании Sheriff, Pandora b Tiger, хотя достаточно и других производителей.
Выбрать доводчики стекол автомобиля не так уж и сложно. Сначала нужно определиться, за закрытие какого количества стекол должен отвечать данный модуль.
Все это нужно сделать потому, что производятся устройства, обеспечивающие закрытие двух стекол, а также четырех.
Так что при выборе следует учитывать, имеются ли системы управления стекол на задних дверях.
Далее нужно определиться, какими функциями должен обладать модуль.
По этому критерию они делятся на:
Простые устройства способны только закрывать стекла при постановке на охрану авто. А вот многофункциональные способны запоминать положение стекол до закрытия и после снятия авто с сигнализации вернуть их в то же положение.
Также они могут возвращать стекло в исходное положение, если при закрывании оно уткнулось в препятствие.
Некоторые модули могут обладать еще рядом функций, которые можно включать и отключать, в общем, настроить работу доводчика на свое усмотрение.
Но и стоимость многофункциональных модулей значительно больше, чем простых, притом, что многие его возможности могут быть не востребованы, а подключить его будет довольно сложно.
Установка простого доводчика
Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.
Далее кратко рассмотрим, как подключить простой модуль, действующий на две двери.
Такой доводчик без проблем можно будет установить и самому.
Из инструментов потребуется немного:
Вначале нужно определиться с местом установки устройства.
Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.
Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.
Установка и подключение.
После выбора места установки можно приступать к монтажу и подключению.
Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».
Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.
По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.
Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.
Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.
Таким образом производится подключение модуля к системе управления стеклами.
Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание.
Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.
Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.
У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.
Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.
После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.
Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.
Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.
Самодельный доводчик
Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.
Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.
А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.
Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.
Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.
После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.
Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.
После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.
Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.
Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.
В итоге можно сказать, что заводские доводчики стекол автомобиля может установить практически каждый водитель хоть немного разбирающийся в электрике, тем более, что инструкция прилагается.
А вот спаять и установить самодельное устройство сможет не каждый, да и надежность работы такого устройства под большим сомнением.
Хотя уже существуют не плохие модели, которые работают годами. Но тут уже нужно ориентироваться на отзывы людей, которые пользуются такими устройствами и на квалификацию мастера, который их сделал.
Правила выбора доводчиков стекол — ТОП-6 лучших марок
Не так давно доводчик стекол можно было встретить только в дорогих автомобилях, что выпускались в небольшом количестве и были недоступны для большинства автолюбителей. С развитием технологий и появлением новых функций начали производить универсальные устройства, подходящие под все категории транспортных средств. Они позволяют быстро поднять все стекла, защитить центральный замок при срабатывании сигнализации. Но, перед тем, как выбрать доводчики стекол для авто, необходимо ознакомиться с их видами.
Для чего нужно устройство
Доводчик – устройство, которое может пригодиться как в дождливую погоду, так и при защите авто. С помощью одного нажатия на кнопку или автоматического срабатывания, он поднимает стекла на окнах всех четырех дверей, что облегчает работу водителю, экономит его время.
Чаще всего доводчик помогает водителям в дождь. К примеру, долго возясь с машиной, меняя детали или ремонтируя что-либо, ее владелец может и не заметить, как погода изменилась и начали падать большие капли дождя. Пытаясь быстро собрать все инструменты, закрыть капот, уберегая тем самым двигатель, человек может не успеть закрыть окна, из-за чего в салоне появится вода.
Из-за некачественного доводчика стекол может закрыться только одно окно, как правило, водительское, в то время как в остальных стекла не поднимутся. Поэтому, нужно покупать качественные устройства, чтобы уберечь себя от подобных неприятностей.
Виды доводчиков стекол
Работа прибора заключается в том, что он при установке вклинивается между проводами электромотора, ловя на себе все импульсы, пропуская их дальше. Он остается пассивным до того времени, пока не включатся охранные сигналы (сигнализация) или же сам водитель не нажмет на кнопку подъема. Сразу же после получения данного импульса по проводам, доводчик быстро поднимет все опущенные стекла, чтобы уберечь машину от угона.
В современных моделях есть возможность активировать простым нажатием на смартфоне. Подключается доводчик через Bluetooth или с помощью приложения, что можно скачать с официального сайта производителя или из интернет магазина.
Сейчас на рынке есть много разных моделей. Они отличаются не только ценой и производителем, но и характеристиками. Чтобы выбрать хорошее охранное устройство, нужно обращать внимание на следующие характеристики.
Есть универсальные устройства, что могут подойти под любую марку автомобиля. Они изготавливаются массово, часто имеют заниженную цену.
Есть также оригинальные доводчики. Они, как правило, идут вместе с машиной, но могут продаваться и отдельно. Подходят только под определенную марку из-за своеобразной конфигурации. Стоят в 3-4 раза дороже, чем универсальные, но имеют гораздо лучшее качество.
На рынке продаются модели, которые поднимают разное количество стекол. Так, есть устройства, что способны защитить только одно окно, водительское. Они самые дешевые и не отличаются сложность сборки. Доводчики с поднятием двух стекол более дорогие. Примечательно, что разные модели поднимают разные стекла – это следует уточнять при покупке.
Есть доводчики с поднятием трех и четырех стекол. Они более сложные в конфигурации и установке. Стоят дороже, но качество их лучше и устройства не так быстро выходят из строя. Могут управляться с помощью телефона.
Это функция, которая позволяет автоматически опустить все стекла на высоту, выбранную ранее до срабатывания сигнализации. Или же в случае, когда водитель сам активировал систему, чтобы защитить машину от дождя.
Такую функцию можно при необходимости отменить, но сделать это возможно только с помощью программы на смартфоне.
Функция есть не во всех комплектациях, но лучше, чтобы она присутствовала. Она предотвращает поднятие стекла, если в оконном проеме что-то есть – та же рука или любой другой предмет.
Многие водители против данной функции и выбирают устройства, в которых ее нет. Но тогда повышается шанс травмирования человека или повреждения самих стекол.
Много доводчиков продается без дополнительных функций, что сказывается на их цене, качестве. Если же они есть, покупателю нужно самому их настраивать, таким образом «обучая» доводчик. Это не так сложно, так как все прописывается в инструкции, что идет вместе с устройством.
Установка доводчика стекол
Доводчик может монтироваться практически в любом уголке автомобиля. Главное, чтобы была возможность провести его провода до электромотора. Желательно скрыть их от посторонних глаз и от влаги, как и само устройство. Часто водители прячут его за приборной панелью, что удобно для их самих, или за дверной обшивкой. Чтобы провести монтаж, рекомендуется не пренебрегать инструкцией и посмотреть схему подключения там.
Для того, чтобы подключить устройство, понадобится:
Крепление доводчика будет зависеть от его модели и типа корпуса. Чаще всего для этого берутся саморезы, но может использоваться и клей. Если выбран вариант монтажа его к двери, то следует быть внимательным и осторожным, делать все по инструкции. Здесь находится много проводов и соединений, в том числе и системы для поднятия окон и центральный замок.
Демонтаж устройства также провести не сложно. Здесь все сводиться к тому, что нужно открутить саморезы и аккуратно достать все провода. Можно использовать универсальную отвертку или любую другую. Если же доводчик был прикреплен на клей, могут появиться некоторые сложности. Внимание уделяют проводам, что находятся возле электромотора.
Топ-6 лучших доводчиков стекол
Представленные ниже модели подойдут для автомобилей разных марок – от Приоры и до Hyundai. Они качественные, функциональные и отлично справляются с поставленными перед ними задачами.
Mongoose PWM-4
Эту модель владельцы автомобилей часто между собой называют «Мангустом». Доводчики поднимают сразу 4 стекла. Функция памяти отсутствует. Окна авто закрывают не все одновременно, а по очереди.
Полярность и запускающий импульс с «плюсом» и «минусом». В модели предусмотрена защита от перегрузки.
Pandora DWM 210
Модель рассчитана на подъем 2 стекол. Есть встроенная функция памяти и защита от перегрузки. Кроме этого прибор прекращает работу при наличии предмета в окне во время его выдвижения.
Pandora DWM 210 может распознавать команды установленной сигнализации.
Convoy CL-200
Рассчитан на 2 стекла. Импульс, активирующий работу, «минусовый». Но при этом исходящая полярность «плюсовая».
Из дополнительных функций – защита от перегрузки.
Convoy CL-450
Поднимает 4 окна в авто. Исходящая полярность и запускающий импульс могут быть как «плюсовыми», так и «минусовыми». Дополнительная функция – защита от перегрузки.
Tiger PWM-2
Рассчитан на подъем двух окон. Импульс запуска – “-” и “+”. Есть встроенная функция защиты от перегрузки.
Tiger PWM-4
Модель рассчитана на подъем 4 окон в автомобиле. Запускающий импульс может быть положительным или отрицательным. Чтобы в процессе работы не возникло непредвиденных неполадок, устройство оснащено защитой от перегрузки.
Доводчик стекол – полезная вещь в автомобиле. Устройство несложно установить самостоятельно. Важно только в процессе монтажа не перепутать полярности. По поводу дополнительных функций – если в их использовании необходимости нет, то лучше все же выбрать модели попроще. Так удастся сэкономить. А вы бы какой модели отдали предпочтение? Или может у вас уже установлены доводчики стекол? Поделитесь в комментариях.
Установка доводчика стекол своими руками на примере Audi 80:
