Лучший люк для крыш УАЗ-а — от автобуса, от ПАЗ-а

Лучший люк для крыш УАЗ-а — от автобуса, от ПАЗ-а

Ещё прошлой осенью врезал в крышу Буханочки лучший по мнению многих люк для УАЗ-а — вентиляционно-аварийный люк от автобуса ПАЗ. Знаю, многие хотят такой, но боятся устанавливать своими руками. Слыханное ли дело — вырезать в крыше такую здоровенную дырень!

Обычно для проветривания Буханки ставят универсальный люк от Газели. Все такой видели в маршрутке, что-то типа такого. Но я пошёл дальше.

Почему?

Газелевский люк мне показался маловат. Да, для проветривания он может быть и не плох. Но он совершенно не даёт возможность вылезти на крышу.

Зачем?

Вылезти на крышу бывает иногда надо. Например, требуется быстренько сделать одну-две фотографии, а потом снова дубасить по летней степи. Например, требуется срочно покинуть автомобиль, стремительно уходящий под лёд. Надеюсь, что это мне не грозит, но пусть уж лучше будет в потолке ещё одна дверь.

Сама установка люка в уаз очень простая и даже в чём-то интересная. Согласитесь, не каждый день приходится выпиливать в крыше любимого автомобильчика проём чуть ли не в квадратный метр. Некоторые под антенну-то боятся отверстие просверлить…

Шаг первый. Надо где-то достать сам люк. От автобуса нам нужна одна крышка и фурнитура (справа). Рамку (слева) надо сделать самому или купить у рукастых чуваков. Я париться не стал — купил готовый комплект.

Шаг второй. Выбираем место для установки. Для того, чтобы поймать центр крыши очень помогает швейный метр. Поройтесь в барахле у жены, точно найдёте.

Тут многие скажут, что я неправильно выбрал место. Мол, люк в УАЗ-ик надо врезать в центре, чтобы можно было охотиться из машины. Типа, машина аккуратно едет по угодьям, а два охотника из салона высунулись в люк и стреляют дуплетами гусей. Гуси, разумеется, обязаны падать в тот же самый люк.

Отвечаю, это не мой вариант. Во-первых, я не охочусь. Сожрать что-нибудь добытое люблю, а сам не добываю, ленюсь. Во-вторых, охота с транспортных средств запрещена. Нельзя ехать на УАЗике и из люка долбить гусей с косулями. Так делать плохо. В-третьих, люк мне нужен в зоне доступа, а не где-то там в салоне.

Короче, ровно над капотом — самое место.

Говорят, что набегающим потоком сквозняка от такого козырного дефлектора водителю обязательно оторвёт уши и порвёт щёки, но это надо проверять.

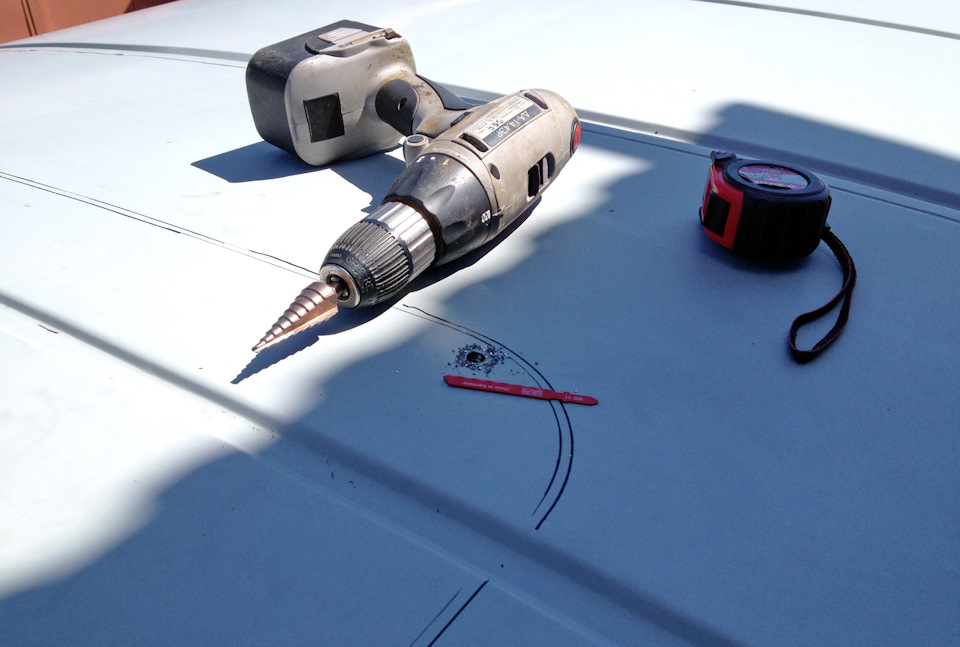

Шаг третий. Разметка отверстия. Стараясь не дышать и не сдвинуть люк, который всем гаражным кооперативом выставляли ровно-ровно, обводим контур маркером. Затем, попросив у машинки прощенья, сверлим вход для лобзика.

Обратной дороги нет.

Десять минут орудуем лобзиком и болгаркой. Десять минут успокаиваем себя, что дело затеяно не зря, а люк выставлен ровно.

Готово! Теперь можно гордо высунуться из машины в полный рост. Это гораздо лучше, чем просто приоткрыть универсальный люк от газели.

… стоишь гордо, доминируешь…

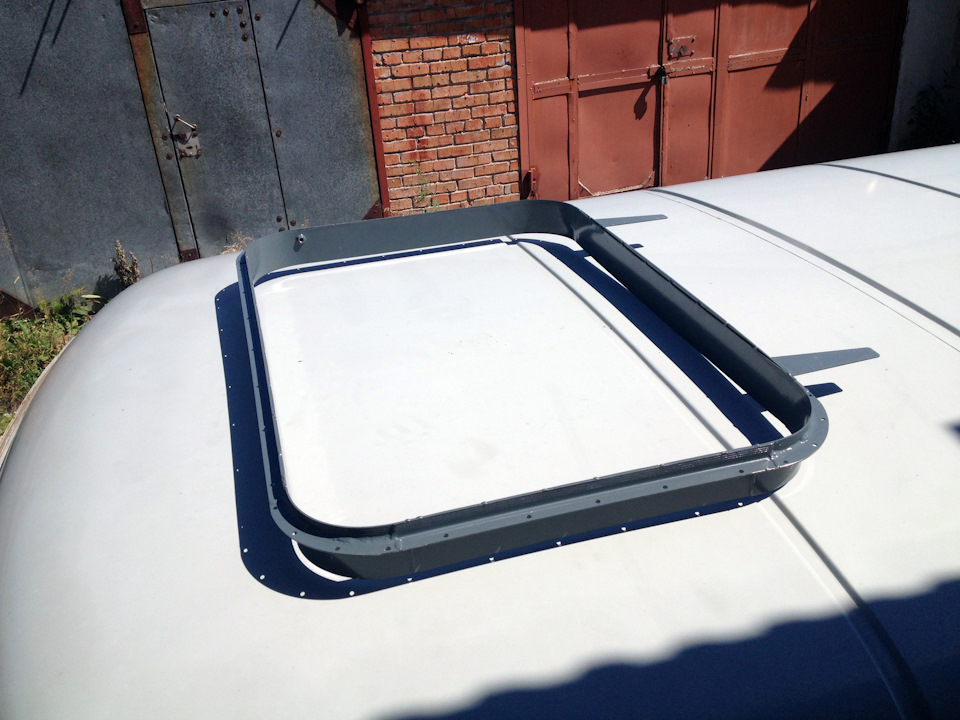

Дальше дело техники. Прикладываем рамку, радуемся, что всё совпадает. Сверлим отверстия для крепления рамки.

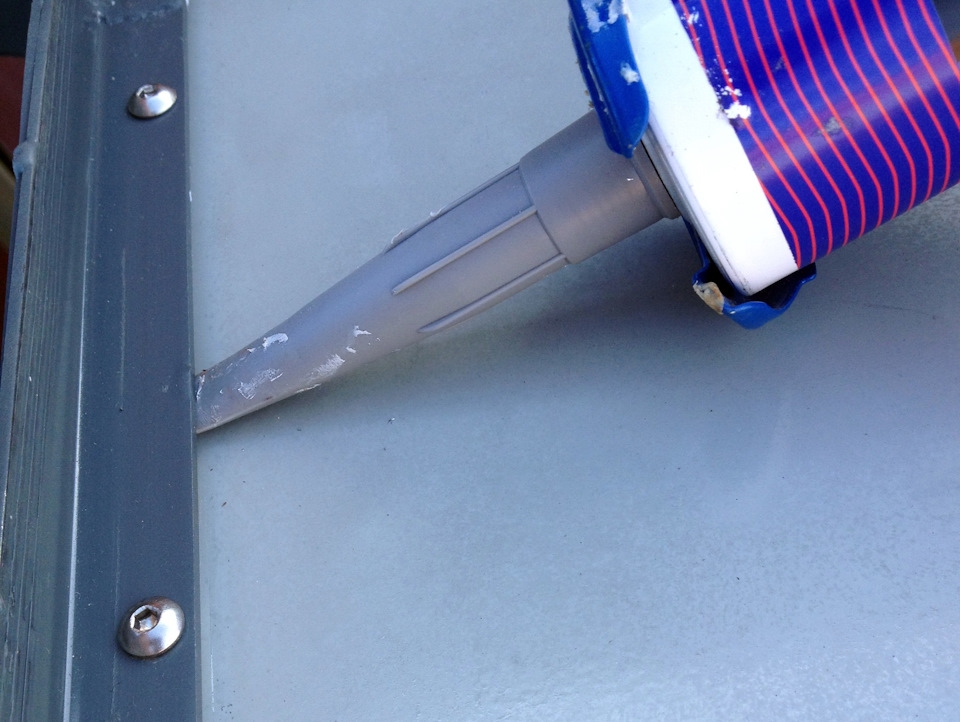

Немного наживляем гайки, а под рамку наталкиваем полиуретанового шовного герметика.

Тут лучше работать с напарником. Один стирает излишки стремительно засыхающего герметика. Другой в темпе вальса протягивает гайки. Если вы по моему совету озадачивались герметизацией швов кузова — проблем не будет, герметик вам покорится.

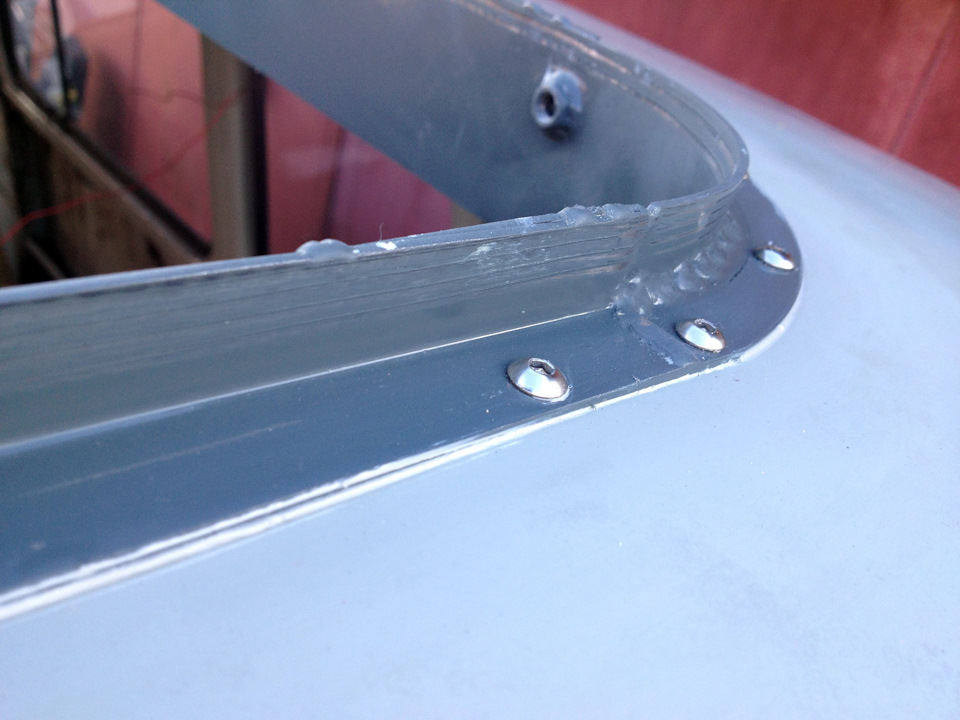

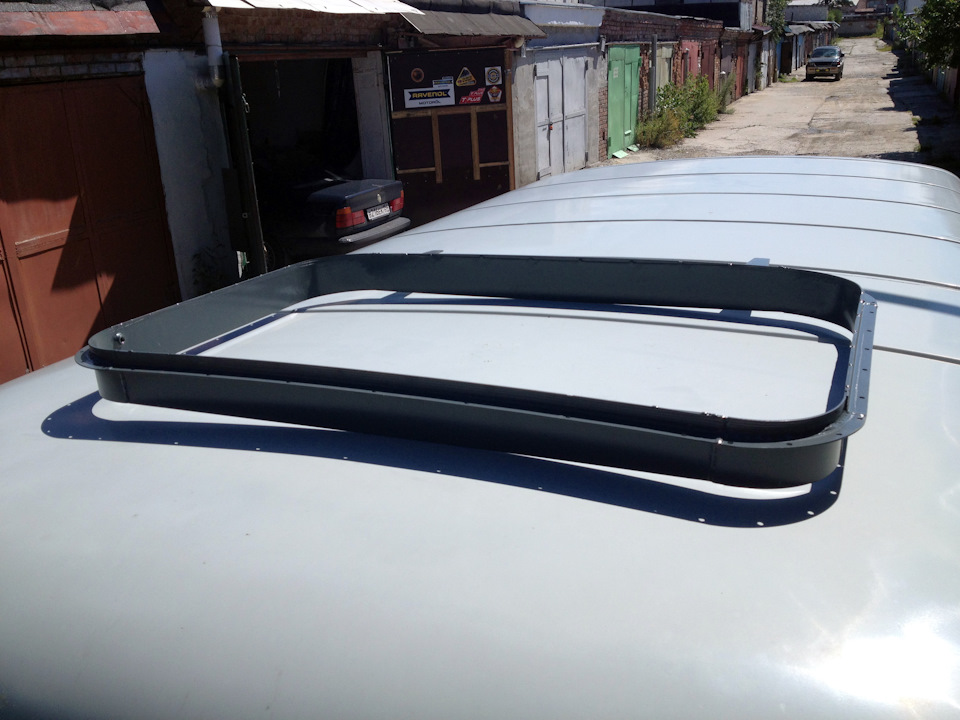

Получается как-то так. Красиво, да?

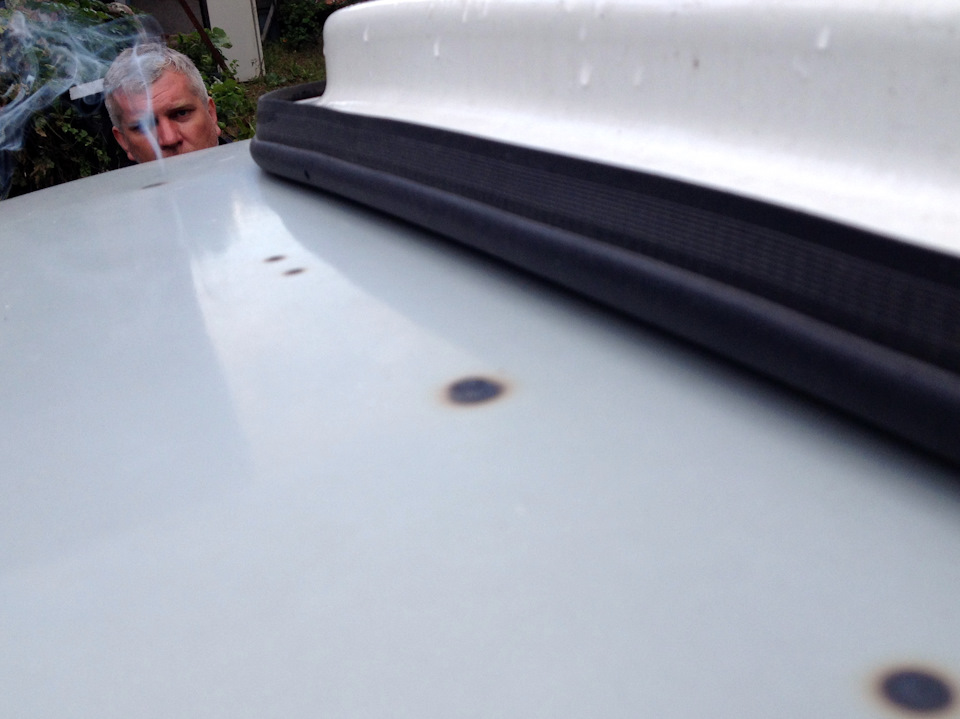

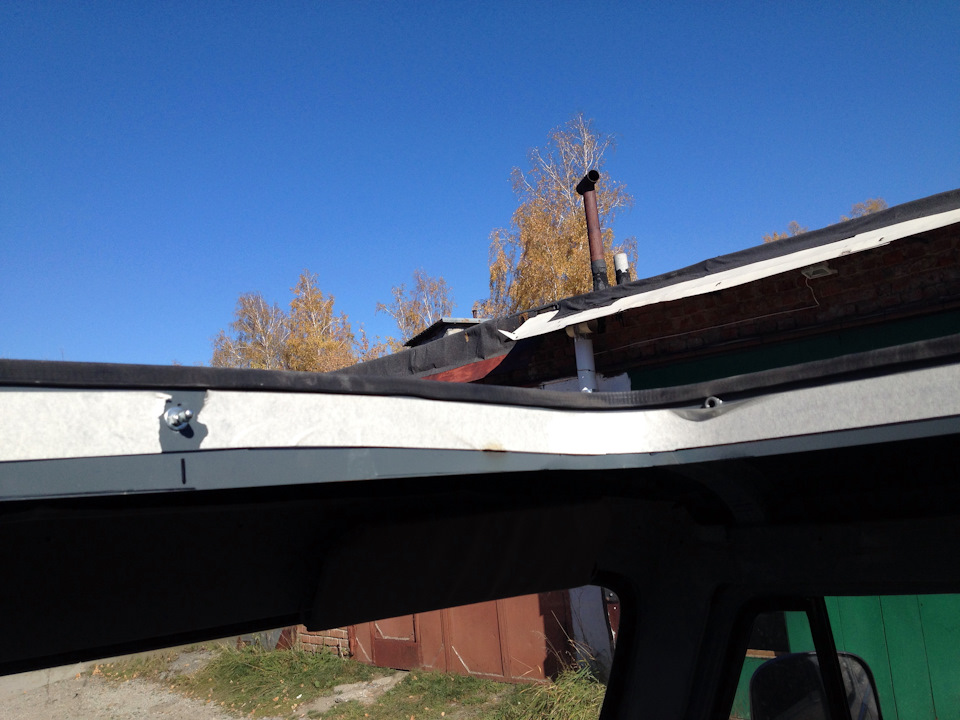

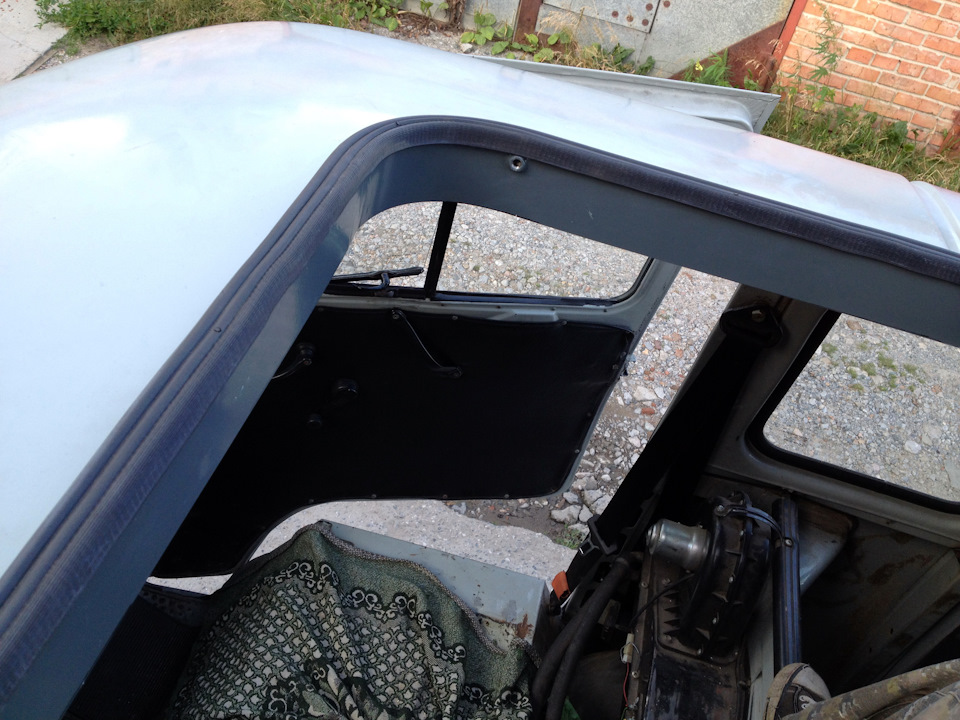

Самое сложное сделали. Осталось вообще чуть-чуть. Надеваем на рамку уплотнитель.

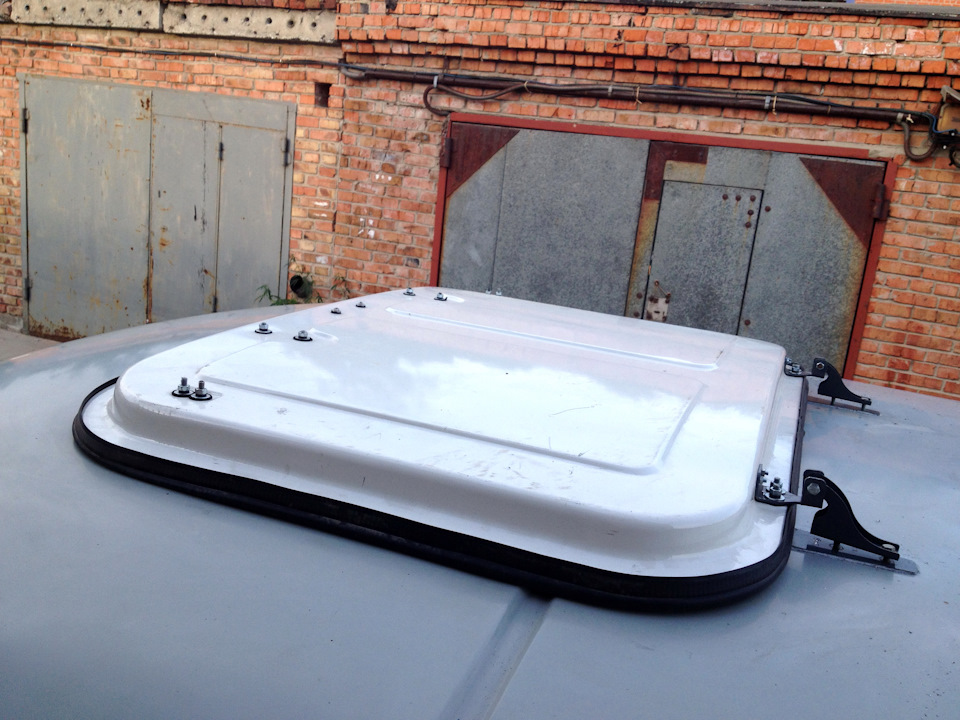

Прикручиваем кронштейны люка.

Готово! Теперь у вас машина с люком. Можете немного приоткрыть — пойдёт забортный воздух. Можете откинуть полностью и вылезти на крышу.

Только вот лазить по крыше категорически не рекомендуется. В процессе врезания люка мы удалили один нормальный усилитель, который хоть как-то соединялся с остальным кузовом, и один ненормальный, который держался на одной точке сварки и вообще ни к чему не крепился.

Надо усиливать у буханки крышу.

Технология снова не сложная. Из квадрат-трубы делаем усилитель, повторяющий в меру сил профиль крыши. Две штуки. До люка и после люка. Хуже не будет.

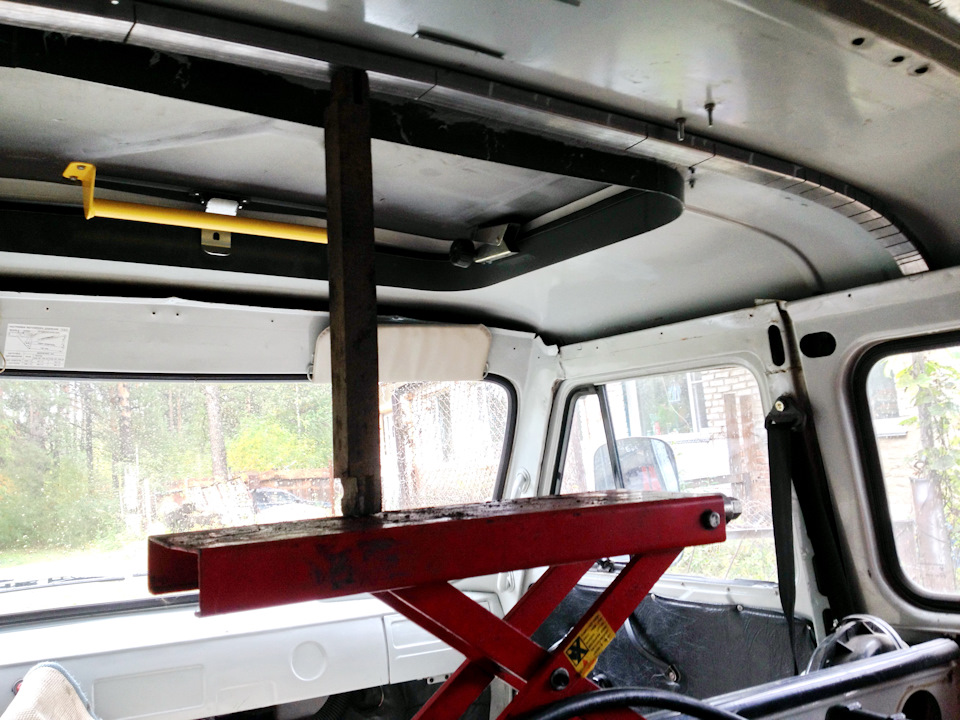

Поджимаем усилители к крыше чем-нибудь гидравлическим…

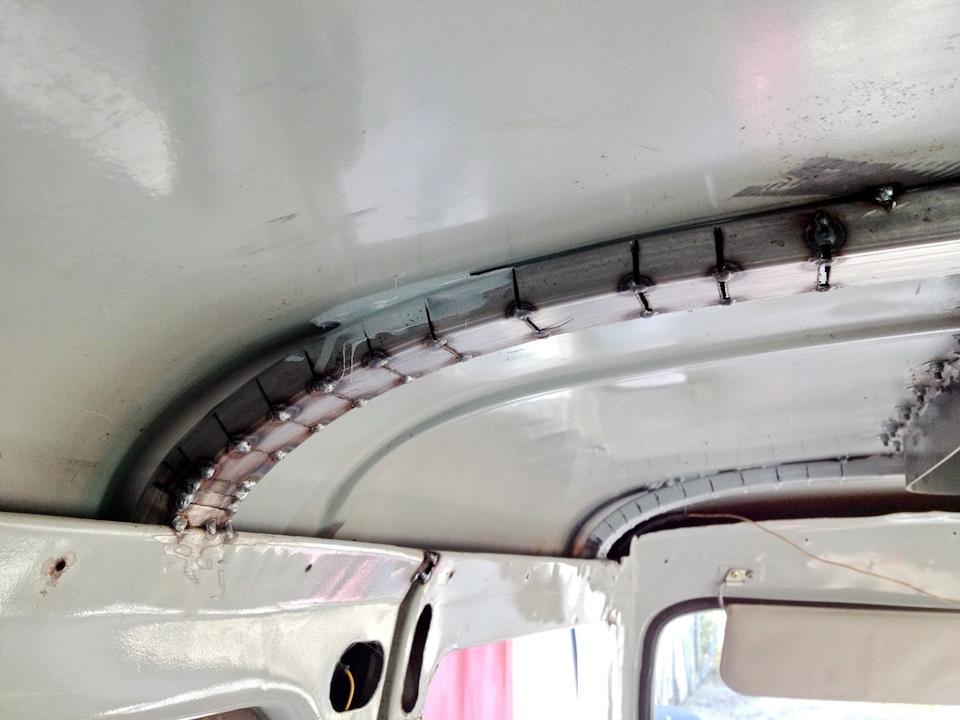

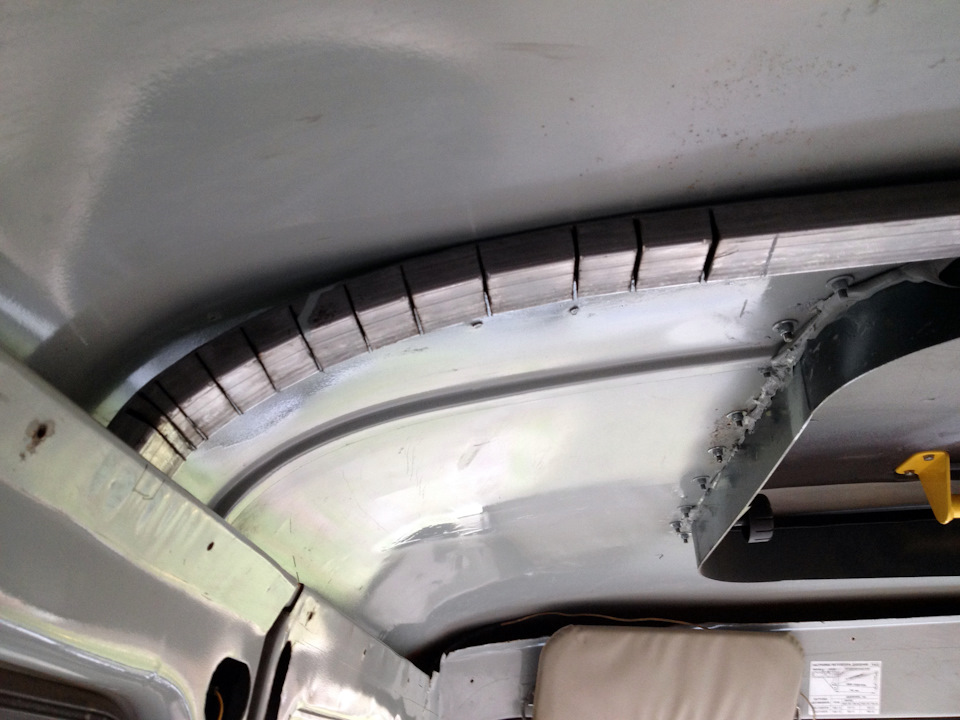

… а потом полуавтоматиком прихватываем. Для начала привариваем сам усилитель к крыше. Да, краска в местах сварки немножко обгорит. Надо будет взять краски и замазать.

Потом свариваем точками сами усилители. Без этого жесткости у них совсем не будет, мы же три стороны из четырёх разрезали.

В места неплотного прилегания усилителя к крыше наталкиваем кузовного герметика. Вибраций будет меньше, а жесткости чуть больше.

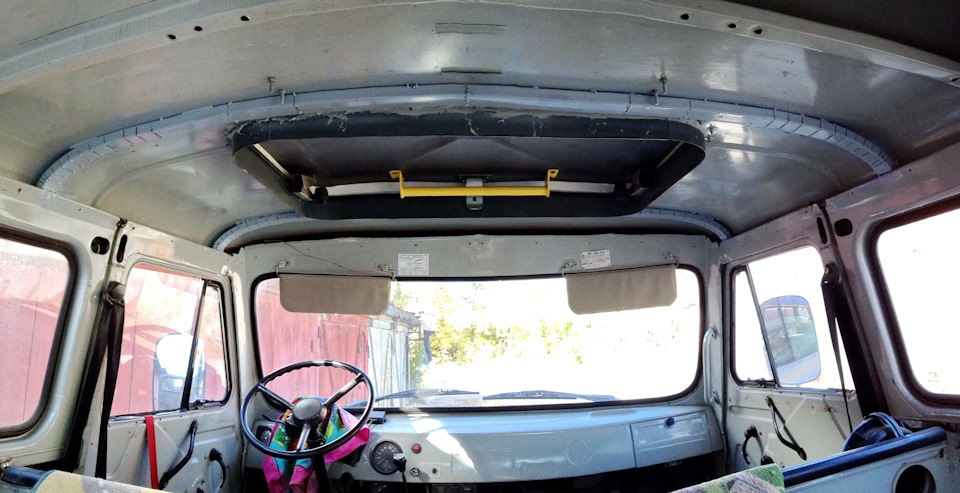

Получается какая-то такая картина. Люк, усилители крыши, сварка и герметик. На геометрию не обращаем внимания, это так телефон панорамы снимает.

Для крепления облицовки вырезаем по контуру рамки специальные плашки. Про них мы ещё поговорим, когда будем монтировать потолок.

По уровню этих самых плашек чуть-чуть обрезаем рамку. Зачем она так сильно торчит, это же опасно для головы. Снова берем в руки лобзик и болгарку.

Чтобы ничего нигде никак не тёрлось — проклеиваем стык люка с плашками маделином.

Ну всё, теперь, если не брать в расчёт монтаж обшивки потолка, самый правильный люк для уаз-ика установлен.

У машины сразу появился оригинальный внешний вид.

Кроме того, люк шикарно борется с жарой. Открыл и кайфуешь.

Вопреки предостережениям, набегающий поток воздуха не оторвал мне уши. Воздух как-то хитро стелется вдоль потолка, а вниз не идёт. Такая хитрая аэродинамика.

В прошедшую зиму я успел опробовать всю конструкцию на прочность. Машина перевернулась на крышу, а повреждений почти не получила. Усилители отработали на славу. Чуть-чуть выдавил их обратно тем же самым домкратом.

Ну что, решились? Будете тоже люк ставить? Только запомните, лучший люк для УАЗ-ика — от ПАЗика. Самый удобный и воистину огромный!

Источник

Люк от ПАЗа на УАЗ. Уже почти стандарт.

Всем Привет. Хочу поделиться своей работой, работа нестандартная и не мой личный авто поэтому пишу в блог. К нам обратился клиент с просьбой установить в УАЗ люк. В принципе всё ясно и вроде бы понятно, но люк не заводской, вернее не для УАЗа, люк от автобуса ПАЗ. Немного побороздил интернет в поисках информации по данной теме и как оказалось люк от ПАЗа на УАЗ это уже почти стандарт. Люк от пазика внедряют многие кто использует УАЗ по прямому назначению, в основном для охоты. Как оказалось работа в дальнейшем была плодотворноя и соответственно долгоя, благо конечно терпению клиента, благо клиент свой человек. И так что хочет клиент; люк нужен большой, должен открываться и фиксироваться в открытом положении, все крепления и защелки не должны торчать в проеме люка, это необходимо для безопасности человека который будет стоять в проеме люка, иначе травм не избежать. В итоге кроме самой крышки люка больше ничего не было, пришлось практически все придумывать и подбирать, кое-какие детали переделывать или подгонять. Многие решения подсмотрел в интернете, но все равно «голову пришлось поломать», была заказана внутренняя рамка люка из алюминия, для фиксации люка в открытом положении применили «рожки» от буханки, которые стопорят задание двери, внутренний замок самодельный с некоторыми заводскими деталями от газели, защелки задней двери и ручка открывания двери в салоне от газона.

Для дальнейшей работы снимаем крышу. Придется много пилить, резать, много сварочных работ, на машине делать неудобно.

Размечаем место на крыше где будем врезать люк.

Место для люка размечалось для удобства пользования, брались в расчет доводы хозяина авто. Проем должен находиться в удобном месте для быстрого открытия люка, при охоте стрелки также должны воспользовался приемом в полный рост или при необходимости стать на сиденья.

Далее по размеру вырезаем проем, но с некоторыми допусками. Дело в том что люк и крыша имеют разные изгибы, соответственно требуется это учесть. Этот грамотный вариант как мне кажется, был взят из нета, проем вырезается с допуском для изготовления буртика.

Буртик в дальнейшем придаст жесткость приему, также этим решением компенсируем разность изгибов люка и крыши.

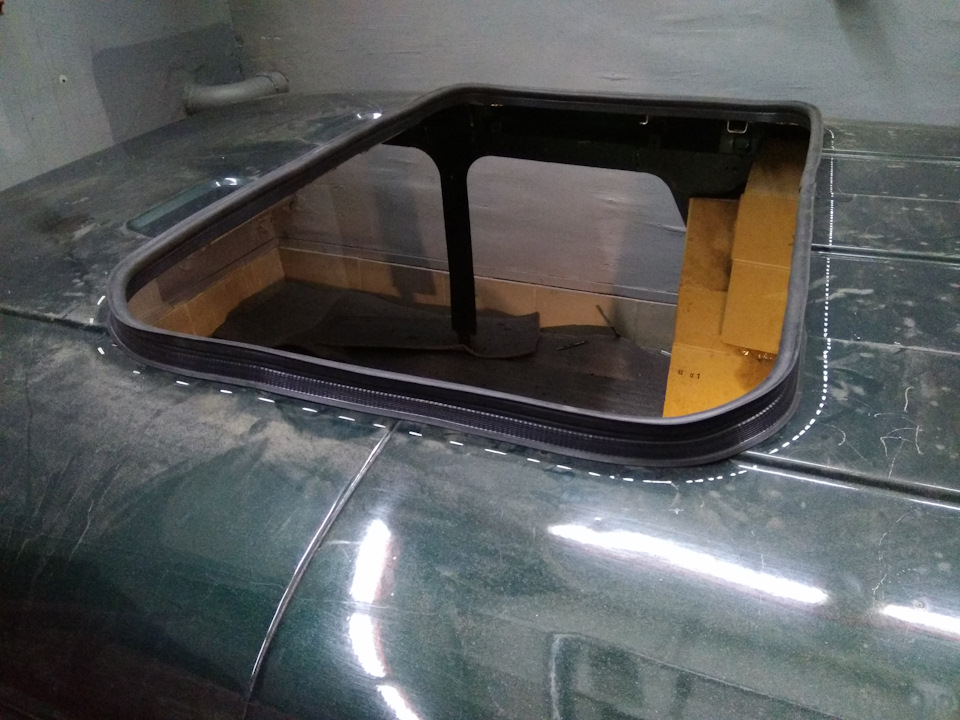

Для лучшего уплотнения и герметизации на буртик одевается резиновый уплотнитель, наш по-моему от задней крышки ваза-09.

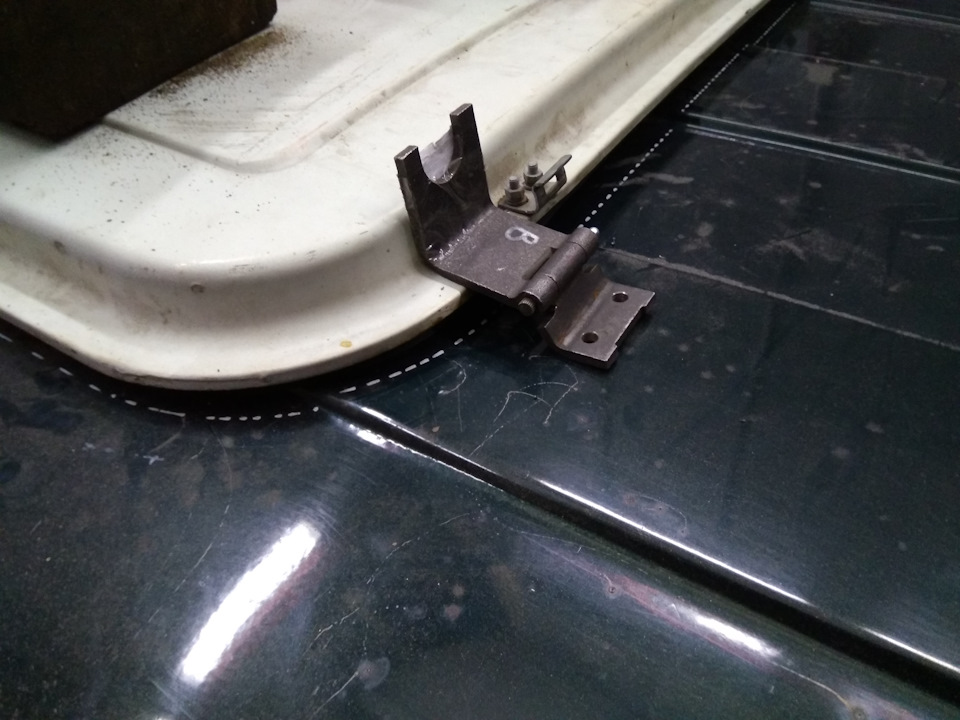

Теперь изготовление петль. Петли дверей применил от УАЗа, но с переделкой.

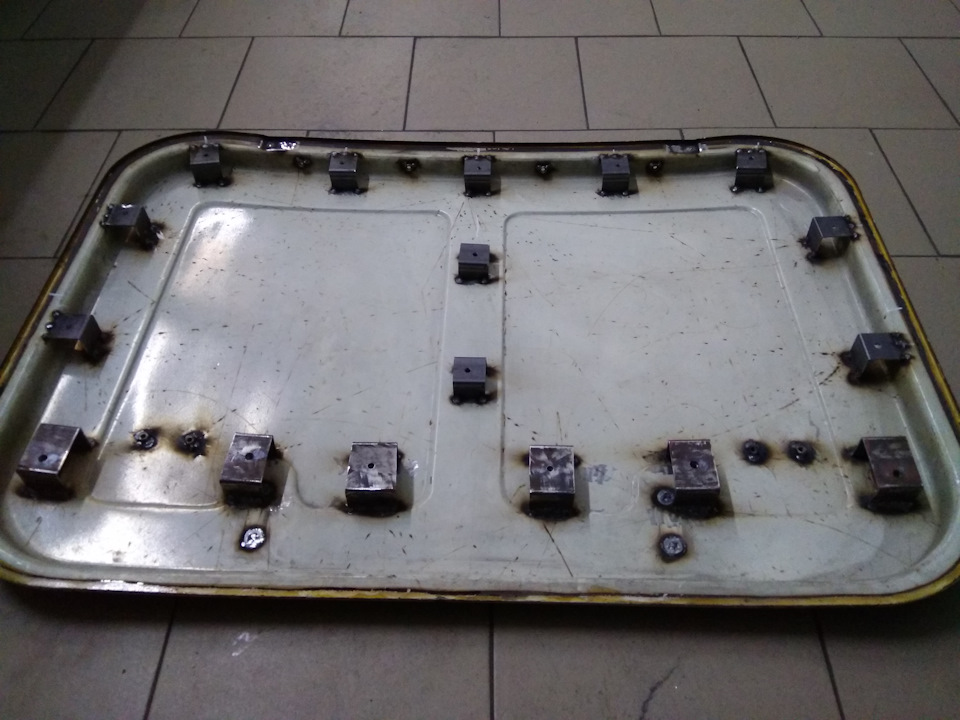

Петли сделал одной деталью, что бы исключить перекос или кривизну при открывании крышки люка. Крепятся петели к крышке люка болтами м6 и м8 к крыше, в крышке люка и самой крыше сделаны глухари.

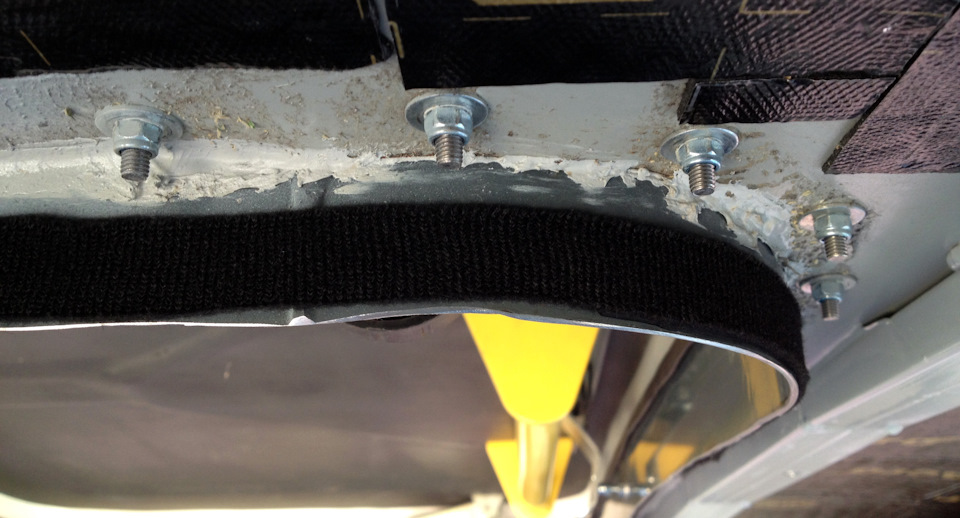

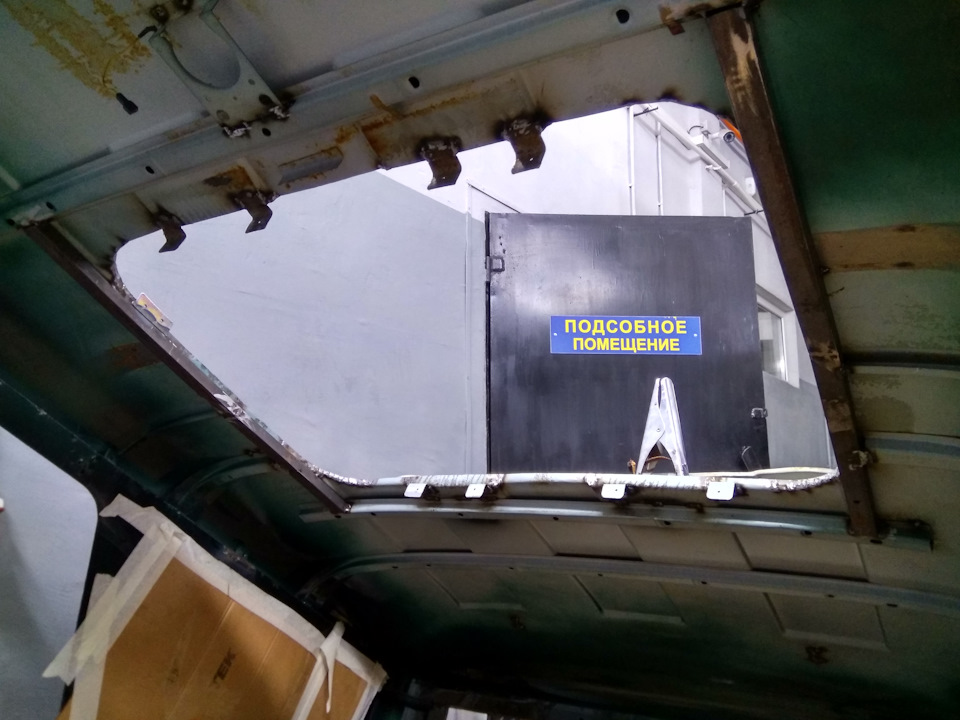

Так в принципе получилось изнутри. Установлен дополнительный усилитель под крепление люка, сделано крепление под внутреннею рамку проёма люка, перенесено крепление плафона освещения салона.

Теперь подгонка внутренней рамки. Рамка была заказана для внутренней отделки салона, но потом оказалось она в размере гораздо меньше люка. В автобусе за рамкой спрятаны боковые замки и петли, такой вариант нас не устроил. Рамка была увеличена до нужного размера с помощью изготовленных вставок.

Следующий этап изготовление внутреннего замка. На этом этапе как говорится пришлось «сломать голову», сколько вариантов только я не обдумал, сколько не смотрел в интернете, ничего подобного или подходящего нет. Как уже упоминалось хозяин авто настоятельно просил, чтобы никаких торчащих конструкций. В движении машины, тем более по пересеченной местности стоящему в люке и так приходится не сладко, там главное удержаться. При торчащих и выступающих деталях даже думать не хочется что может быть. И так моя конструкция состоит из двух частей, вернее из двух замков. Корпусом замка послужила подходящая профильная труба, в которую вмонтирован замок от задней двери газели, это части верхней и нижней защелок. Ответные части замка в которые входят язычки защелок тоже от газели, но немного переделанные и закреплерны к специально изготовленным кронштейнам через внутреннюю алюминиевую рамку люка. Так же для открывания защелок врезаны ручки замка двери в кабине от газона. Установлен поручен от газели для удобства закрытия люка. Такой вариант меня вполне устраивает, городьба одного замка никак компактно и эстетично не получается.

Наконец сделаны и подогнаны практически все детали, осталось за малым. По мимо всех важных и нужных работ касающиеся работы и функциональности присутствуют работы связанные с внешним видом изделия. Приходится не только придумать как это будет работать, но не мало важно как это будет выглядеть. Если короче, изготавливаем крепление для будущей обшивки крышки люка.

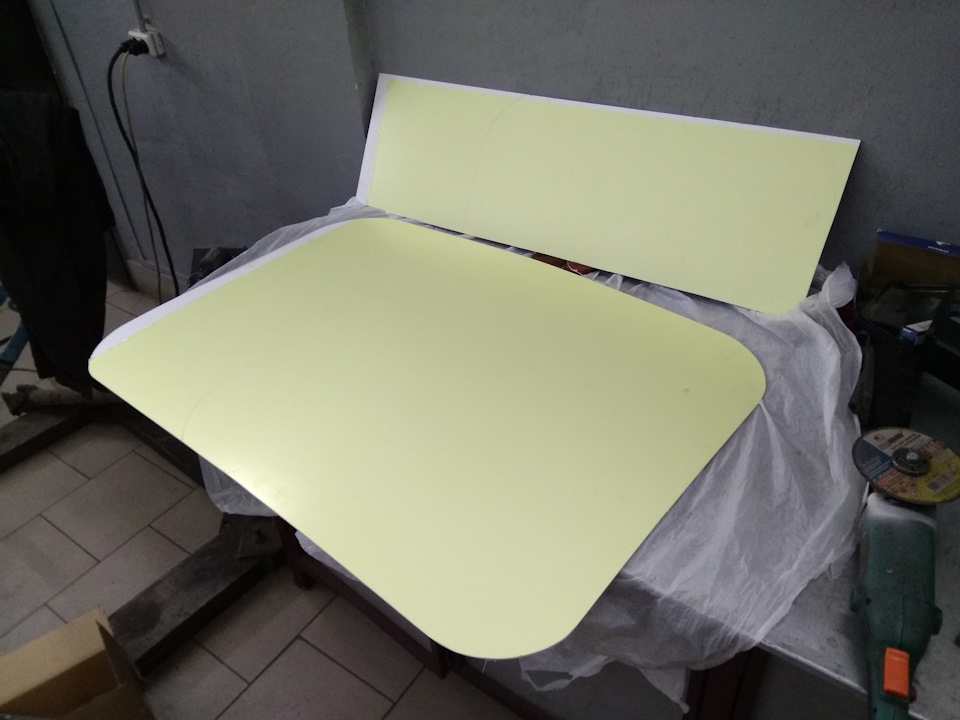

Обшивка сделана из пфх материала. Такой материал в основном применяется для изготовления разных рекламных стендов или информационных щитов. Можно применить фанеру, оргалит, но такой материал не устойчив к влаге.

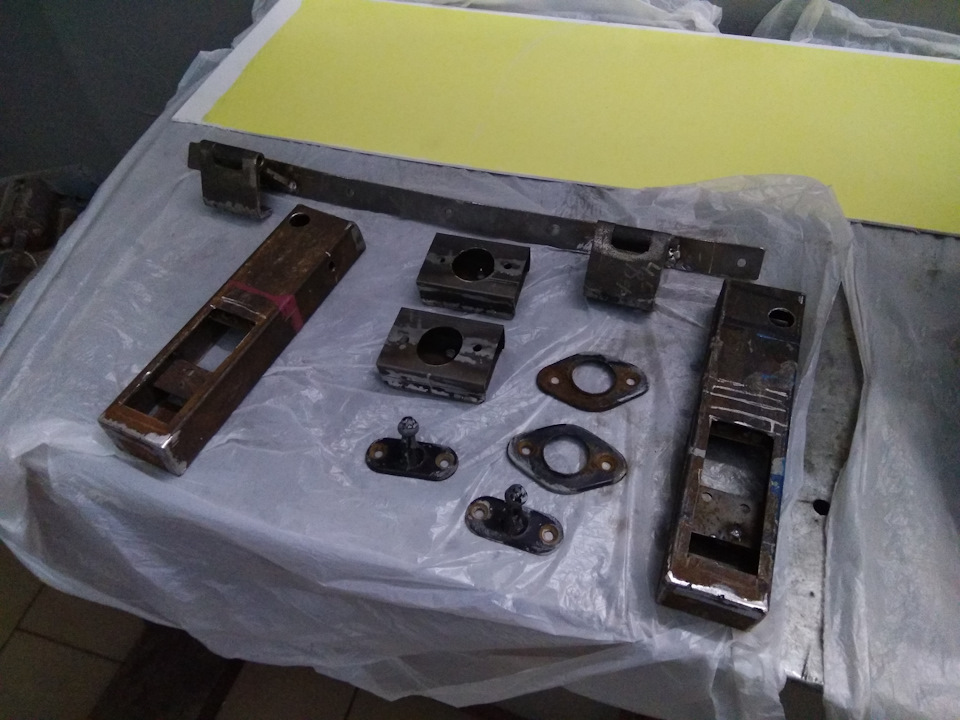

Последний подготовительный этап, снимаем все наши детальки и отдаем на покраску. Крыша тоже будет краситься.

Долгожданная сборка, тоже не все быстро получается, что-то приходится подгонять по месту. По желанию клиента шумим крышу.

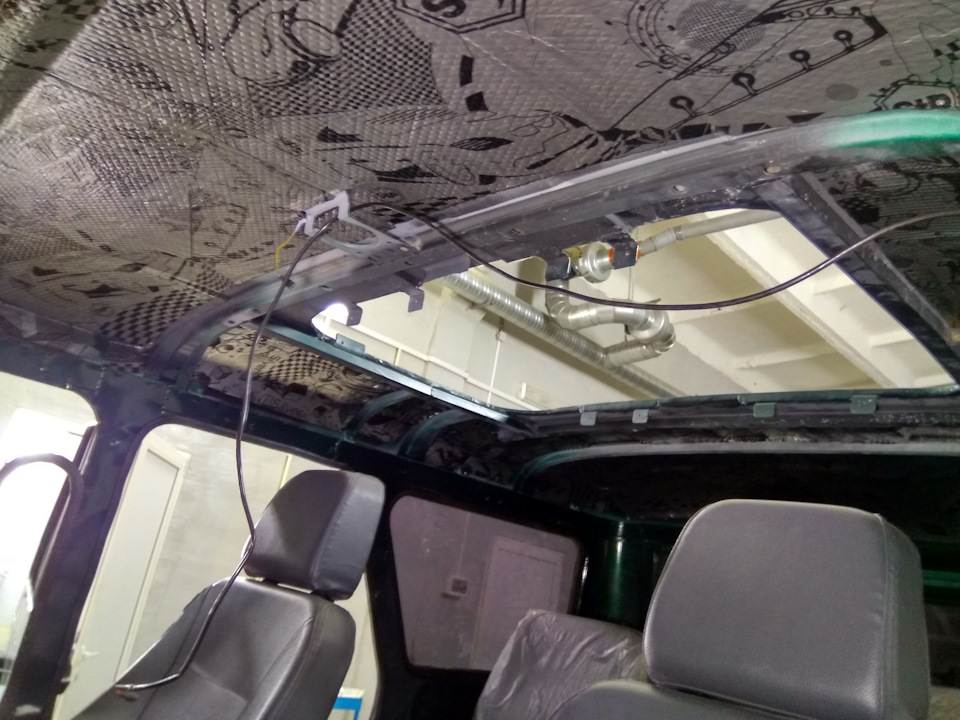

Дело дошло до потолка, который меня совсем достал. Два дня с ним боролся. Конечно конструкция самого потолка это вообще что-то с чем-то, потолок натяжной и сделать еще под люк это «жесть».

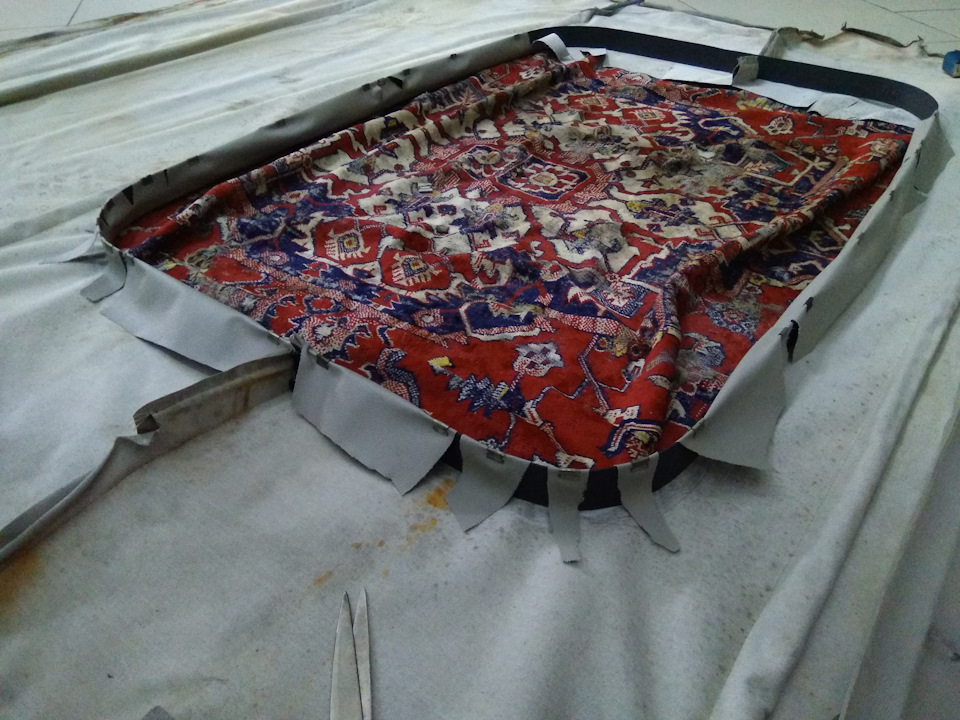

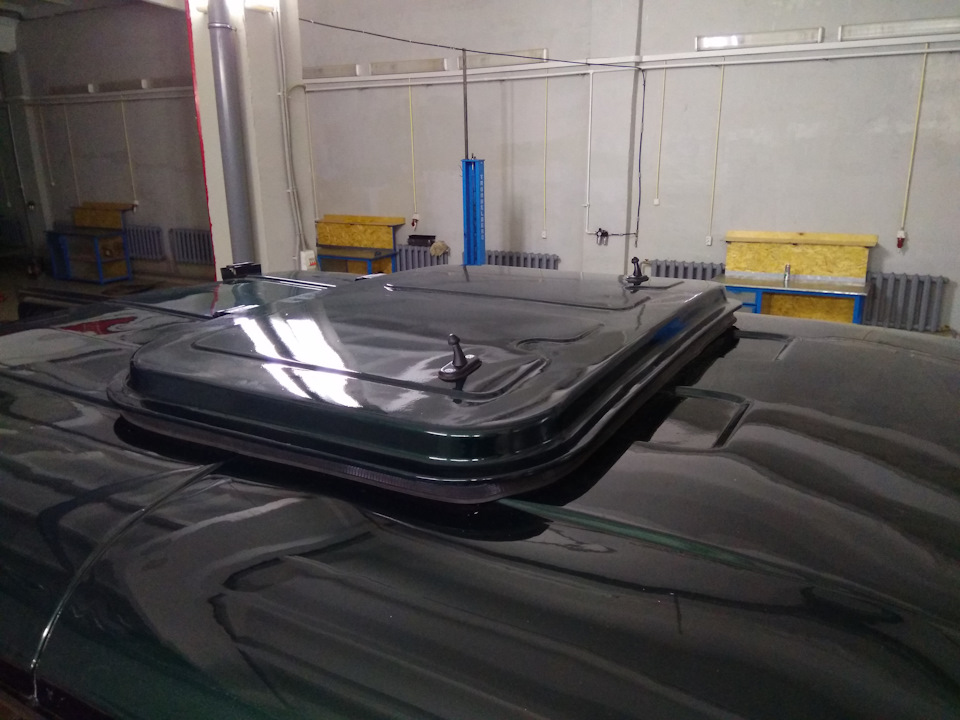

Вообщем итог, получилось примерно так. Обшивка люка заклеена винилом и закреплена к крышке клипсами.

Люк готов. Ждем испытания и отзыва от клиента. Теперь Пока. С уважением denic-sv.
