Маз 7310 грузовой автомобиль
МАЗ-7310
МАЗ-543/МАЗ-7310 «Урага́н» — советский (с 1992 года белорусский) полноприводный четырёхосный (8х8) тяжёлый колёсный грузовой автомобиль Минского автомобильного завода. В серийном производстве с 1962 года.
Модификации

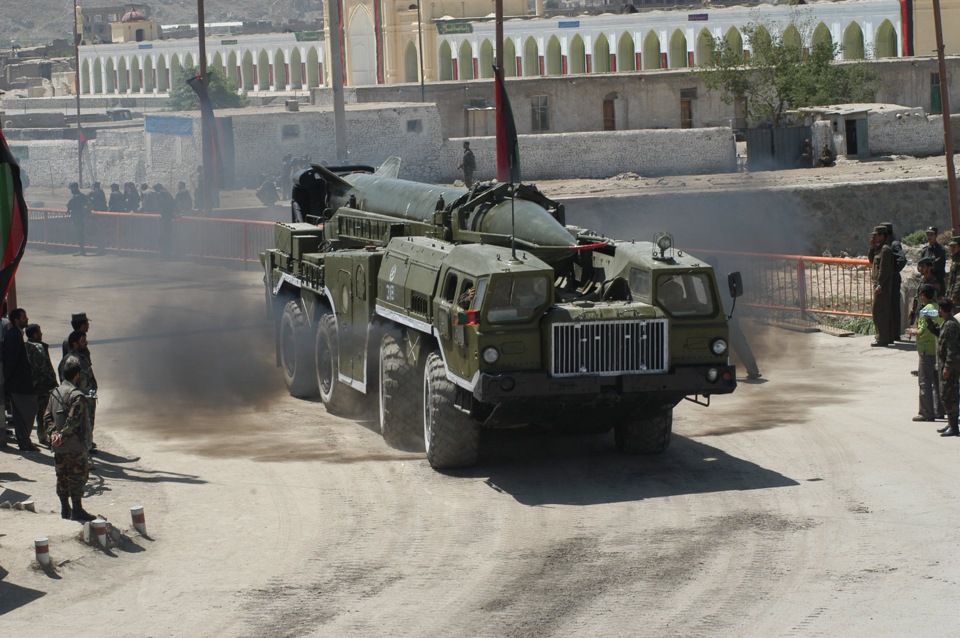

МАЗ-543П — базовое шасси грузоподъёмностью 19600 кг. Основа для пусковых установок 9П117 (ракетного комплекса 9К72) и 9П120 (9К76 «Темп-С»);
МАЗ-543А (1967) — шасси с увеличенной до 22000 кг грузоподъёмностью за счет перекомпоновки моторного отделения. На её базе создан ряд специальных машин, в том числе 9К58 «Смерч», аэродромный пожарный автомобиль АА-60(543)-160 (1973), аварийно-спасательный автомобиль АА-70(543)-172, специальный кран КС-5571 (середина 1970-х);
МАЗ-543М (начало 1970-х) — вариант шасси с существенно перекомпонованной передней частью (дополнительный моторный отсек, демонтированная правая кабина, увеличенная площадь за кабиной экипажа, большая грузоподъёмность). На шасси была создана машина обеспечения боевого дежурства (МОБД) ракетных комплексов, а также других элементов разнообразных военных комплексов;
МАЗ-7310 (1974) — прототип грузовика с бортовой платформой;
МАЗ-73101 (1976) — серийное шасси бортового автомобиля МАЗ-7310. Основное отличие от МАЗ-543А — отсутствие специального оборудования. МАЗ-7310 мог эксплуатироваться с двухосным МАЗ-8385, при этом длина автопоезда достигала 20550 мм;
МАЗ-7313 (шасси — МАЗ-73131, январь 1983) — шасси доработанной конструкции и увеличенной на 1 тонну грузоподъёмности при неизменном собственном весе;
МАЗ-73132 — укороченный вариант шасси.
Грузоподъёмность: 20000 кг
Допустимая масса прицепа: 25000 кг
Собственная масса: 23000 кг
Полная масса: 43300 кг
Габаритные размеры, мм:
длина: 11657
ширина: 2975
высота: 2950
База: 2200+3300+2200 мм
Колея: 2375 мм
Дорожный просвет: 400 мм
Максимальная скорость: 60 км/ч
Тормозной путь со скорости 40 км/ч: 21 м
Двигатель: Д12А-525А, дизельный, V-образный, 12-цилиндровый
Рабочий объём: 38,8 л
Максимальная мощность: 525 л.с.при 2000 об/мин
Максимальный крутящий момент: 225 кгс·м при 1400 об/мин
Гидромеханическая передача:
гидротрансформатор: четырёхколёсный, одноступенчатый
коробка передач: трёхступенчатая с автоматическим переключением передач
Раздаточная коробка: механическая, двухступенчатая с межосевым дифференциалом
Колесная передача: планетарная
Передаточные числа:
коробки передач: I-3,2; II-1,8; III-1,0; задний ход-1,6
раздаточной коробки: I-1,88; II-1,0
колесной передачи: 5,1
Подвеска: торсионная, независимая всех колёс
Размер шин: 1500×600—635
Платформа: с пятью откидными металлическими бортами
Внутренние размеры платформы: 7222×2848×707
Погрузочная высота: 1850 мм
Технические характеристики грузового автомобиля МАЗ-7310 и его модификаций
Тяжелый грузовой автомобиль МАЗ-7310 Ураган представляет собой гражданскую версию машины модели 543. Серийный выпуск техники начался в 1976 году. Вездеход применяется как бортовой грузовик, а также как платформа для монтажа пожарных и специальных надстроек.
История создания
Разработка нового армейского вездехода, предназначенного для перевозки военной техники и монтажа ракетного вооружения, началась на заводе МАЗ в конце 50-х годов. Конструкция машины базировалась на узлах уже выпускавшегося МАЗ-537. Благодаря этому, создание грузовика завершилось уже в 1962 году. Новый вездеход, получивший обозначение МАЗ-543, был представлен общественности в 1965 году в ходе парада, посвященного годовщине Октябрьской революции. Показанные машины были оснащены пусковой установкой для ракеты 9К72 Эльбрус.
Спустя 9 лет на ВДНХ был представлен гражданский бортовой вариант автомобиля. Техника отличалась упрощенной конструкцией, в которой отсутствовало армейское специальное оборудование. Поставки начались через 2 года, но широкого распространения в автохозяйствах вездеход не получил. Основной объем выпущенных машин поставлялся на стройки нефтяных и газовых магистралей в Сибири. Также техника применялась как специальный аэродромный пожарный автомобиль и в роли балластного тягача.
Технические характеристики
В основе автомобиля лежит рама, изготовленная из элементов заклепками и сваркой. Боковые лонжероны оснащены внутренними усиливающими накладками. Элементы размещены по верхней и нижней кромкам по всей длине. Передняя часть рамы оснащена бампером и буксирным прибором, сзади на боковой поверхности лонжеронов установлены буксировочные проушины.
В качестве силовой установки используется V-образный 12-цилиндровый дизель Д-12А-525А.
Мотор оснащен системой подачи воздуха под атмосферным давлением и механическим плунжерным насосом. Силовой агрегат развивает максимальную мощность 525 л.с. при 1400 об/мин. С двигателем соединена повышающая передача, крутящий момент от которой поступает на гидравлический 1-ступенчатый трансформатор.
В паре с трансформатором работает планетарная 3-скоростная коробка передач. Распределение мощности по мостам выполняется при помощи механического раздаточного редуктора. В конструкции узла имеются 2 скорости и дополнительный межосевой дифференциал с возможностью блокировки. На каждой оси имеется колесная передача и дополнительный планетарный редуктор в ступице. Передача крутящего момента между узлами выполняется карданными валами.
Вездеход оснащен индивидуальной торсионной подвеской для каждого колеса. В конструкции имеются дополнительные рычаги, обеспечивающие ход колеса в вертикальной плоскости и фиксацию в горизонтальной. Для снижения жесткости работы узла используется гидравлический амортизатор. На управляемых колесах установлен поворотный кулак с шарниром равных угловых скоростей.
Размеры и технические характеристики автомобиля в стандартной поставке:
На вездеходе установлено 2 кабины, между которыми находится моторный отсек. Каждая кабина рассчитана на 2 человек, в боковых панелях имеется по 2 двери. Лобовые стекла жестко зафиксированы в проемах, оснащены очистителями. Для отопления кабин установлены индивидуальные радиаторы, подключенные к системе охлаждения двигателя. Циркуляция воздуха через соты осуществляется при помощи электрических вентиляторов.
Кабина левого борта оборудована рулевой колонкой, рычагом для переключения скоростей и другими органами управления. Рулевое управление оснащено гидравлическим усилителем для каждого из 2 мостов. При повороте происходит отклонение колес на 1 и 2 оси на различный угол. Вездеход оснащен барабанными тормозными механизмами с пневматическим управлением.
Модификации
На основе 4-осного грузовика существовал ряд модификаций:
Производство вездехода завершилось, поэтому приобрести новый экземпляр невозможно. Списанная техника иногда появляется в продаже, стоимость машин начинается от 0,5 млн рублей. Экземпляры, находящиеся в хорошем техническом состоянии, оцениваются в 1 млн рублей и выше. Краны на базе вездехода 7310 стоят от 1,5 млн рублей. Предложения о лизинге встречаются редко, цена аренды зависит от типа установленного оборудования.
МАЗ 7310
МАЗ 731 – советский полноприводный грузовой автомобиль тяжелой категории, имеющий колесную формулу 8 на 8.
В 1974 году производитель разработал новую модель – МАЗ 7310. Автомобиль был построен на базе МАЗ 543А и отличался от него отсутствием спецоборудования. Серия предназначалась для использования в военных и гражданских целях. Основным применением модели стала доставка тяжелых грузов в особо отдаленные районы страны с суровым климатом. Большой топливный бак (до 1220 л) позволял преодолевать огромные расстояния (до 1500 км) на территории, где отсутствовали станции заправки и ремонта.
В 1983 году конструкция МАЗ 7310 была доработана. При сохранении прежней массы грузоподъемность удалось увеличить на 1 тонну. Бортовая модификация обновленной версии получила индекс МАЗ 7313, шасси – МАЗ 73131.
Модификации
На базе МАЗ 7310 также разрабатывались самосвалы с повышенной проходимостью, лесовозы, пожарные машины и другая спецтехника.
Видео
Технические характеристики (базовая версия)
Габаритные размеры:
Весовые характеристики:
МАЗ 7310 мог оснащаться платформой с 5 откидными металлическими бортами и следующими характеристиками:
Максимальная скорость модели составляла 60 км/час, тормозной путь на скорости 40 км/час – 21 м.
Двигатель
Для модели МАЗ 7310 использовался дизельный агрегат Д-12-525А, основанный на базе двигателя В-2, устанавливаемого в танковую технику. Мотор имеет 12-цилиндровую конфигурацию с V-образным расположением, всережимный регулятор частоты вращения механического типа и водяное охлаждение со струйным распылением горючего. Подобная схема оптимально подходит для автомобиля с колесной формулой 8 на 8. Агрегат обеспечивает отличную тягу даже для тяжелой техники и позволяет эффективно перемещать грузы большой массы.
Характеристики двигателя Д-12-525А:
Средний расход топлива составлял 176 г/л.с. в час (приблизительно 98-125 л/час). В базовом исполнении автомобиль оснащался 2 топливными баками (емкость каждого – 420 л). Однако суммарную вместимость можно было увеличить до 1220 л.
Устройство
МАЗ 7310 имеет специфичную конструкцию, отличающую его от других автомобилей. Модель оснащается 4 ведущими мостами с односкатными колесами, укомплектованными широкопрофильными шинами с большим протектором, что позволяет перемещаться по бездорожью. Техника имеет механизм централизованной регулировки давления в шинах. Основу конструкции составляет мощная клепано-сварная рама с необычной формой, вогнутой в средне части (состоит из 2 сварных балок). Швеллерные поперечины с полуэллиптической конфигурацией рассчитаны на погрузку оборудования большой массы.
Для серии МАЗ 7310 применяется независимая торсионная подвеска, управляемыми являются колеса первой и второй осей. Тормозную систему автомобиль полностью позаимствовал у модели МАЗ 537 (основная тормозная система с барабанными элементами и пневмогидравлическим приводом и трансмиссионный стояночный тормоз).
Управление машиной осуществляется при помощи 3-ступенчатой гидромеханической трансмиссии, представленной одноступенчатым гидротрансформатором и 3-скоростной планетарной коробкой передач с ручным управлением для переключения скоростей (3 передачи вперед, 1 передача назад). В составе трансмиссии присутствует механическая 2-ступенчатая раздаточная коробка передач с межосевым дифференциалом.
Специфика использования МАЗ 7310 требовала разделения цельной кабины, используемой в классических грузовиках. В итоге автомобиль получил 2 боковые кабины, между которыми располагалось пространство, куда можно было разместить различные устройства. Кабины закрытого типа устанавливались друг за другом и вмещали по 2 человека каждая. Они изготавливались из полиэфирной смолы, дополнительно армированной стеклопластиком. В салоне присутствовала вентиляционная система. Отопитель эффективно обогревал помещение даже в сильные морозы. В салоне также устанавливались радиостанция, переговорные устройства и вентилятор с обдувом переднего стекла. Особого комфорта кабины не предусматривали, но позволяли перемещаться в сравнительно неплохих условиях.
В качестве базового кузова использовалась большая платформа с 5 металлическими откидными бортами. Также МАЗ 7310 мог работать совместно с двухосным МАЗ 8385 в составе автопоезда, что существенно увеличивало показатели машины.
Цена нового и б/у
Купить МАЗ 7310 весьма проблематично, поскольку в свободной продаже данных грузовиков практически нет ввиду специфики их применения. Модели на ходу предлагаются по цене 0,6-1,2 миллиона рублей (1980-е года выпуска).
Двойное назначение: гражданские версии советских ракетовозов
За десятки лет существования тяжелых армейских автомобилей-шасси серии МАЗ-543 создалось впечатление, что все входившие в нее машины были строго засекречены и выполняли лишь архиважные военные задачи по защите Страны Советов, связанные с несением и применением самых мощных баллистических межконтинентальных ракетных систем. На самом деле всё было не так.
Э ти автомобили являлись секретными только в процессе их разработки и внедрения в производство, а гриф секретности был наложен только на смонтированные на них виды вооружения и спецтехники. В результате с началом выпуска армейских четырехосок у них сразу же появились гражданские версии, способные выполнять свои функции в вооруженных силах страны и в народном хозяйстве.
Толчком к реализации этого процесса стало правительственное постановление от января 1966 года, обязывавшее Минский автозавод ежемесячно отправлять 5–10% своей военной продукции на мирные нужды.
Грузовик МАЗ-543П двойного назначения в качестве военной учебной машины (из архива Л. Шугурова)
МАЗ-543П (1966–1974 гг.)
Во исполнение указания высшей инстанции в том же году завод представил многоцелевой бортовой вариант МАЗ-543П с полезной нагрузкой 19,6 т, выполненный на военном шасси МАЗ-543. Его главными внешними отличиями от боевых машин были низкобортная цельнометаллическая грузовая платформа с деревянными решетчатыми надставками, отсутствие специального армейского оснащения и светомаскировочных приспособлений.
Автомобиль МАЗ-543П с низкобортным кузовом в гражданском строительстве (из архива Л. Суславичуса)
За первый год собрали 80 автомобилей МАЗ-543П, и до окончания выпуска на свет появилось в общей сложности свыше двух тысяч машин. Первоначально их планировали использовать на предприятиях нефтегазодобывающего комплекса СССР в отдаленных регионах страны со слабо развитой дорожной сетью, но постепенно диапазон их применения расширился на промышленность, строительство и лесозаготовку.
В 1970-е годы на шасси МАЗ-543П был построен и испытан опытный образец тягача с экспериментальным газотурбинным двигателем мощностью 1 100 л. с. Ярославского моторного завода.
Испытания автомобиля МАЗ-543П с газотурбинным двигателем (из архива Л. Шугурова)
Семейство МАЗ-7310 (1973–1991 гг.)
Активизация работ по гражданским версиям военных автомобилей состоялась в начале 1970-х и была напрямую связана с реализацией перспективного проекта более мощного армейского семейства «Оплот» (речь о нем впереди). Идея объединения разработок и внедрения сразу двух унифицированных видов машин, военных и гражданских, могла бы существенно сократить расходы и время на дорогостоящие изыскания и позволяла одновременно испытывать разные типы автомобилей с различными агрегатами и узлами.
Гражданский 20-тонный автомобиль МАЗ-7310 с высокобортным кузовом (из архива НИИЦ АТ)
В реальности добиться высоких результатов в этом деле не удалось: новые народнохозяйственные версии по-прежнему базировались на агрегатах машин 543-й серии и с семейством «Оплот» не имели ничего общего. В результате новые автомобили для гражданских отраслей экономики представляли собой лишь легкие модификации известных армейских грузовиков без экранированного электрооборудования, светомаскировочных устройств, средств связи и других военных атрибутов. Все они имели собственную маркировку и двойное назначение, но так и не прижились ни в народном хозяйстве, ни в Советской армии.
Базовый бортовой автомобиль МАЗ-7310 двойного назначения (из архива Л. Шугурова)
Первым в 1973 году появился автомобиль-тягач МАЗ-7310, приспособленный для буксировки тяжелых прицепов. Его базой являлось армейское шасси МАЗ-543 с 525-сильным дизелем и гидромеханической трансмиссией. Главной внешней отличительной особенностью машины была высокобортная цельнометаллическая грузовая платформа. С каждой стороны у нее имелось по два металлических борта, откидывавшихся раздельно или вместе со средней стойкой и снабженных решетчатыми надставками, вместе с которыми их полная высота достигала двух метров. Незаметной со стороны новинкой были также широкопрофильные 14-слойные шины. Вариантом бортовой машины стало 22-тонное шасси МАЗ-73101 с усиленной задней подвеской.
Военизированный вариант МАЗ-7310 на приемочных испытаниях в 21 НИИИ (из архива НИИЦ АТ)
В 1974–1975 годах автомобиль МАЗ-7310 в сцепе с двухосным прицепом МАЗ-8950 прошел государственные приемочные испытания в 21 НИИИ. На вооружение его не принимали, но в Советской армии в небольших количествах эти машины использовали на второстепенных тыловых перевозках, для установки простых надстроек и как учебные средства. Традиционно все они были зеленого цвета, но на «гражданке» их выделяла нелепая и сразу же бросавшаяся в глаза яркая желто-оранжевая окраска.
В 1974-м эту гамму пополнили еще две гражданские машины: опытный образец 19-тонного строительного самосвала МАЗ-7510 и усиленное шасси МАЗ-7910 с узлами задней подвески от серии «Оплот». Последний вариант служил для перевозки длинномерных труб, металлопроката, спиленной древесины (сортиментов) и оставался в производстве в течение 12 лет.
Пробный образец самосвала МАЗ-7510 с задней разгрузкой (из архива Л. Шугурова)
Многоцелевое шасси МАЗ-7910 для перевозки длинномерных грузов (из архива Л. Шугурова)
Перевозка неделимого груза на 300-тонном прицепе ЧМЗАП-8389 с тягачом и толкачом МАЗ-7310 (из архива НАМИ)
Тягачи МАЗ-7310 при буксировке многоосного прицепа с тяжелым крупногабаритным грузом
В народном хозяйстве автомобили семейства МАЗ-7310 и их производные планировалось использовать прежде всего для доставки крупных неделимых грузов и буксировки прицепов массой до 25 т в отдаленных регионах СССР с суровым климатом. Силами транспортных предприятий на них монтировали дополнительные топливные баки вместимостью до 1 220 л, обеспечивавшие рекордно высокий запас хода — до 1,5 тыс. км, позволявший преодолевать длинные расстояния при полном отсутствии заправочных станций и ремонтных мастерских.
Модернизированный грузовой автомобиль МАЗ-7313 (фото В/О «Автоэкспорт»)
В 1986 году серию МАЗ-7310 заменили модернизированные 21-тонный грузовик МАЗ-7313 и шасси МАЗ-73131 с полезной нагрузкой около 23 т. Они тоже базировались на агрегатах МАЗ-543, но в них более широко стали применять усиленные узлы лонжеронной рамы и ходовой части от армейской гаммы «Оплот».
Зимние испытания многоцелевого грузовика МАЗ-7313 (фото В/О «Автоэкспорт»)
Автомобиль-тягач МАЗ-7313 двойного назначения в Советской армии (фото автора)
Завершали эту программу опытный короткобазный аэродромный тягач МАЗ-73132 с укороченной цельнометаллической грузовой платформой и 23-тонный лесовоз-сортиментовоз МАЗ-73136 с двухосным прицепом. В целом же все основные эксплуатационные параметры серии 7310/7313 не отличались от базовых военных версий.
Автомобиль-сортиментовоз МАЗ-73136 с прицепом для перевозки спиленной древесины
На гражданской службе, где за высокую мощность и хорошую проходимость эти автомобили в шоферской среде получили прозвище «Ураган», они оказались слишком непривычными для советских водителей, сложными, дорогими и распространения на «гражданке» не получили. Мелкосерийная сборка ряда версий продолжалась до 1991 года.
Автокраны на шасси семейства МАЗ-7310
На гражданских шасси МАЗ-73101 и МАЗ-73131 Одесский завод имени Январского восстания и его наследник ОАО «Краян» монтировали оборудование тяжелых многоцелевых гидравлических автокранов двойного назначения. В армии они уже не находили должного применения и использовались в основном в народном хозяйстве на общих грузоподъемных работах и в строительстве.
Многоцелевой 25-тонный кран КС-5573 на шасси МАЗ-73101 (из архива СКБ-1 МАЗ)
Памятное фото на автокране КС-5573, служившем на космодроме в Плесецке
С 1981 года в производстве находился 25-тонный автокран КС-5573 на шасси МАЗ-73101 – прямой наследник войсковой модели КС-5571. Его создали для эксплуатации на нефтедобывающих предприятиях Западной Сибири, но в единичных образцах он служил в крупных северных воинских формированиях ВВС и ВМФ СССР. На нем также монтировали автономный силовой агрегат в 50 л. с. и двухсекционную стрелу длиной 14 м.
Модернизированный 25-тонный автокран КС-5574 на шасси МАЗ-73131
В 1990-е годы его развитием стал вариант КС-5574 на шасси МАЗ-73131 с трехсекционной стрелой, раздвигавшейся в длину на 32 м, а новым наследником модели 5571 по общей конструкции и комплектации стал многоцелевой 40-тонный гидрокран КС-6571 с 18-метровой стрелой и собственным силовым агрегатом для привода рабочего оборудования.
Тяжелый автокран КС-6571 из состава пожарной аварийно-спасательной части
Пожарные машины в семействе МАЗ-7310/7313
Наиболее известным предназначением машин этого семейства стали тяжелые аэродромные пожарные автомобили высокой проходимости для оперативного проведения аварийно-спасательных операций и тушения возгораний летательных аппаратов непосредственно на взлетно-посадочных дорожках крупных аэродромов ВВС СССР и на прилегающих территориях.
Аэродромная пожарная машина АА-60 (7310)-160.01 на шасси МАЗ-7310 (фото автора)
Первая попытка создать собственные многоосные пожарные машины двойного назначения состоялась в 1975 году, когда на шасси МАЗ-7310 появился аэродромный автомобиль АА-60 (7310)-160.01. Это была массивная красная машина полной массой 43 т, развивавшая на бетонных покрытиях военных и гражданских аэродромов невероятную для тех пор скорость 60 км/ч, позволявшую в относительно короткое время доставлять противопожарные средства к аварийному самолету.
В середине 1980-х противопожарное оснащение стали переставлять на шасси МАЗ-7313, что привело к созданию модернизированного варианта АА-60 (7313)-160.01, в целом не отличавшегося от предшественника.
Пожарная машина АА-60 (7313)-160.01 без лафетного ствола на полигоне МВД (фото автора)
Машина АА-60 (7313)-160.01 пенного тушения на одном из военных аэродромов (фото И. Жукова)
Позднее это оборудование монтировали на модернизированном варианте АА-70 (7313)-220. В этой серии впервые появилась версия со штатным лафетным стволом между кабинами и двумя брандспойтами на подъемной шестиметровой мачте, служившими для борьбы с огнем на высоте или на больших территориях.
Аэродромный автомобиль АА-70 (7313)-220 с подъемной мачтой на шасси МАЗ-7313
По сравнению с зарубежными аналогами тяжелые советские пожарные машины не соответствовали жестким международным требованиям по скорости и динамике передвижения по территории аэропортов, однако все они впервые позволили вплотную подойти к более высокому уровню развития нашей пожарной автотехники.
В этой статье мы несколько раз упоминали малоизвестное семейство минских армейских автомобилей «Оплот». По ряду причин ему не суждено было заменить устаревшее к тому времени 543-е поколение, но тем не менее об этих перспективных военных машинах рассказать стоит. Им будет посвящена следующая статья, которая, по традиции, тоже выйдет в четверг.
