Виды нагнетателей для авто
Виды нагнетателей
Реальную же прибавку в мощности можно получить, только установив компрессор. Если он приводится механической передачей от коленвала, то такое устройство чаще всего называют механическим нагнетателем в России, compressor – в Германии, supercharger – в Америке и blower – в Англии. Если же компрессор вращается турбиной, размещенной в выпускном тракте двигателя, то его чаще всего называют турбонагнетателем (turbocharger).
Наддув – простой дополнительный способ добавить большое количество лошадиных сил стандартному двигателю, при условии, что вы основательно изучите рынок и выберете правильный нагнетатель для вашего автомобиля.

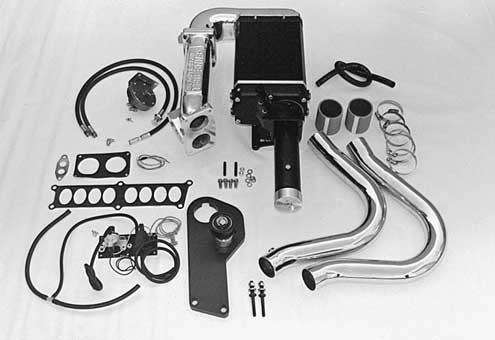

Классический нагнетатель – это нагнетатель типа Roots, который оснащен ротором с двумя или тремя кулачками. Нагнетатель типа Roots, такой как это устройство B&M, фактически является гигантским воздушным насосом, который подает под давлением воздушный поток во впускной коллектор и цилиндры.

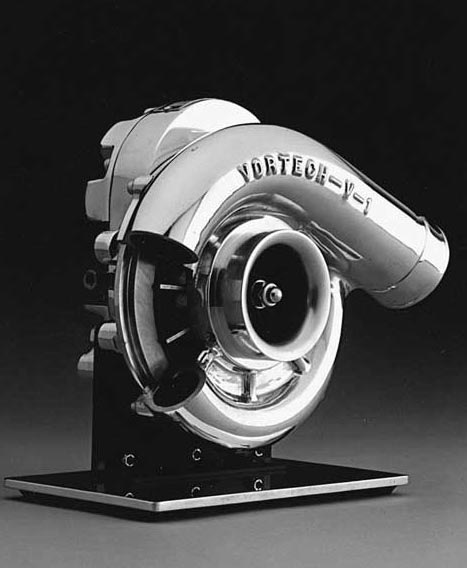

Центробежные нагнетатели, такие как этот Vortech V-1, похожи на турбокомпрессоры в том, что воздух сжимается внутри нагнетателя. Высокие скорости рабочего колеса — до 40000 оборотов в минуту — превращают скорость воздуха в давление, или наддув.

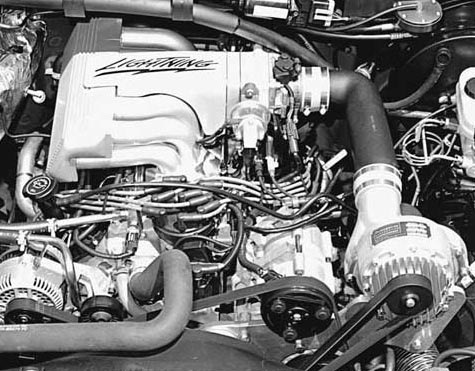

Paxton Superchargers подняли технологию зубчатого привода в центробежных нагнетателях на новую высоту с Novi 2000. Это прикрепляемое устройство способно на 12 кг наддува и более чем 43 м? в минуту воздушного потока.
В то время как большинство центробежных нагнетателей имеют внутренний зубчатый привод, Powerdyne — система с ременным приводом, который обеспечивает более тихую работу. Устройство Powerdyne производит 2,7 кг наддува.
Турбокомпрессор — устройство, которое использует энергию выхлопных газов для нагнетания воздуха или топливовоздушной смеси в двигатель внутреннего сгорания.
Механический нагнетатель. Устройство и принцип действия.
Лет семь назад я написал на ресурсе mcautotuner ряд статей для любителей «дунуть») Отзывы очень приятные, думаю что весьма актуально будет выложить статьи на нашем любимом Драйв2.
Механический нагнетатель. Устройство и принцип действия.
Перед тем как приступить к чтению этой статьи, советую вам ознакомиться с материалом Турбина. Устройство и принцип действия.
Механизм, о котором пойдет речь в этой статье, известен нам как Механический нагнетатель, Supercharger, Kompressor. За этими названиями скрывается устройство, повышающее мощность двигателя за счет нагнетания в цилиндры воздуха под давлением, превышающем атмосферное.
Основным отличием данной системы от турбонаддува является то, что для привода компрессора используется не бесплатная энергия выхлопных газов, а часть энергии, производимой двигателем.
Отсюда все плюсы и минусы механических нагнетателей, к которым с одной стороны можно отнести мгновенный отклик на нажатие педали газа (компрессор всегда готов к своей работе, нет необходимости ждать пока он раскрутится и выйдет на свои рабочие обороты), отличную тягу на низах, а с другой стороны — повышенный расход топлива и меньшая итоговая мощность при том-же давлении наддува, нежели у систем с турбонаддувом.
Виды механических нагнетателей
В отличие от турбокомпрессора, в простонародье прозванного «улиткой» и имеющего лишь такой форм-фактор, механические нагнетатели бывают нескольких типов.
Роторный нагнетатель Roots
Этот самый древний и самый простой тип нагнетателей, обязан своим появлением американцам — братьям Филандер и Фрэнсис Рутс, еще в 1860 (!) году запатентовавшим этот роторный вид нагнетателя. Примечательно, что первоначально этот механизм использовался исключительно для вентиляции промышленных помещений и шахт, и лишь в 1885 году всем известный Готтлиб Даймлер получил свой патент на нагнетатель, работающий по принципу нагнетателя братьев Рутс. В 1900 году увидел свет первый серийный автомобиль марки Daimler-Benz, оснащенный первым механическим нагнетателем типа Рутс.
В 1949 году другой американский изобретатель, Итон, улучшил конструкцию нагнетателя — прямозубые шестерни уступили место косозубым роторам и воздух начал перемещаться не поперек их осей вращения а вдоль. Но как и до модернизации, основным принципом работы нагнетателей типа Roots стала простая перекачка воздуха в другой объем, без сжатия воздуха внутри механизма, так что роторный нагнетатель Roots это объемный нагнетатель. а не компрессор.
У этого вида нагнетателей есть ощутимые недостатки. С ростом оборотов двигателя и соответственно, скорости вращения роторов, нагнетатель начинает накачивать воздух слишком интенсивно и воздух начинает проникать обратно в нагнетатель. Таким образом, с определенного уровня оборотов, нагнетатель Рутс начинает потреблять мощности двигателя больше чем способен дать в ответ. В добавок, из-за несовершенной формы роторов, воздух подается неравномерно, прерывистыми качками, тем самым понижая КПД нагнетателя.
Однако есть и неоспоримые достоинства. Нагнетатели данного типа, в отличие от центробежных, начинают свою работу уже при низких оборотах и продолжают, без потери эффективности, нагнетать воздух в цилиндры. Этим качеством обусловлена любовь спортсменов — дрэгстеров и роддеров по всему миру к этим, самым простым нагнетателям.
Винтовой (спиральный) компрессор Lysholm
Автором идеи винтового компрессора является немецкий конструктор Кригар, еще в конце XIX века предложивший использовать подобные устройства в промышленных целях. Первый в мире винтовой нагнетатель был изготовлен и запатентован шведским инженером Альфом Лисхольмом в 1936 году и на данный момент компрессоры Лисхольм — наиболее совершенный и эффективный тип нагнетателей.
Внешне компрессор типа Lysholm очень похож на нагнетатель Roots, однако существенно отличается от него конструктивно. Внутри те же два ротора, однако их формы заострены елочкой, а сами они похожи на сверла. Поэтому компрессор и называется винтовой (спиральный). При вращении роторов воздух проникающий в нагнетатель не просто перекачивается в другой объем, а сжимается, следовательно, в отличие от нагнетателей Roots, воздух с ростом оборотов вытесняться обратно в нагнетатель не будет. Отсюда — отличный стабильный КПД в широчайшем диапазоне оборотов.
Однако и у этого совершенного агрегата есть минусы. Самый главный из них — очень высокая себестоимость и цена, делающая этот агрегат труднодоступным. Ну и конечно чуда не произошло — компрессор типа Lysholm все так-же потребляет мощность двигателя, ведь он приводится так-же — ремнем от шкива коленвала.
Для более наглядного представления о компрессоре Лисхольм, давайте разберем один =)
компрессор Lysholm в сравнении с нагнетателем Eaton типа Roots
Внешний вид. На фото — один из самых больших производимых сейчас Лисхольмов

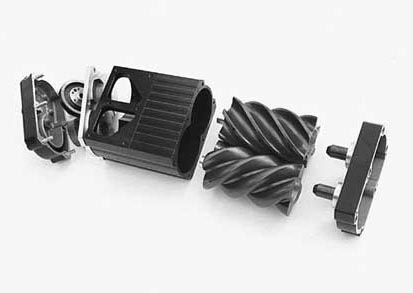

А вот что находится внутри — те самые «сверла» спиральных роторов
Виды и принцип работы механического нагнетателя
Механический наддув является одним из способов повысить мощность двигателя. Главным элементом такой системы является механический нагнетатель (Supercharger или compressor). Он представляет собой компрессор, приводимый в действие за счет вращения коленчатого вала. Установка механического нагнетателя обеспечивает увеличение мощности двигателя до 50%. Supercharger осуществляет забор воздуха через воздушный фильтр, сжимает и далее отправляет его во впускной коллектор ДВС, что и способствует повышению мощности последнего.
Конструкция и принцип работы механического наддува
В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.
Устройство механического наддува
Система механического наддува состоит из следующих элементов:
Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, дроссельная заслонка открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.
Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.
Типы привода механического наддува
Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:
Виды механических компрессоров
Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:
Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota. При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.
Преимущества и недостатки схемы с механическим нагнетателем
В сравнении с турбонагнетателем механическая система наддува приводится в движение не отработавшими газами двигателя, а за счет вращения коленчатого вала. Это означает, что, с одной стороны, мощность мотора увеличивается, а с другой – возникает дополнительная нагрузка, отбирающая, в зависимости от вида компрессора, до 30% производительности двигателя. Также минусом системы является высокий уровень шума, который создает привод системы.
Использование механического наддува на повышенных оборотах провоцирует более быстрый износ деталей двигателя, а потому они должны быть изготовлены из материалов повышенной прочности.
Основным достоинством механического привода является низкая стоимость изготовления (в сравнении с турбонаддувом), простота монтажа, а также мгновенный отклик системы на повышение оборотов двигателя. Так системы с винтовыми и кулачковыми компрессорами обеспечивают высокую динамику разгона, а центробежные нагнетатели стабильную работу двигателя на высоких скоростях.
Помимо привода от коленчатого вала двигателя, механический наддув может работать за счет отдельного электродвигателя. В этом случае потери мощности мотора удается избежать.
Виды нагнетателей
Механический нагнетатель — основной конструктивный элемент системы механического наддува. С помощью нагнетателя в впускном тракте создается давление выше атмосферного, а механический он потому, что привод рабочего органа осуществляется непосредственного от коленчатого вала двигателя. За рубежом механический нагнетатель называют одним словом – supercharger.
Применение механического нагнетателя обеспечивает повышение мощности (до 50%) и крутящего момента (до 30%) двигателя. Вместе с тем, механический нагнетатель отличают значительные затраты мощности двигателя на привод, которые могут достигать 30%.
Механический нагнетатель выполняет следующие взаимосвязанные функции: втягивание воздуха, сжатие воздуха и нагнетание воздуха во впускную систему. Втягивание воздуха происходит посредством созданного разряжения. Для того чтобы создать давление, нагнетатель должен вращаться быстрее чем двигатель. Нагнетание воздуха в впускной тракт осуществляется за счет разницы давлений в системе.
Воздух имеет свойство нагреваться при сжатии, при этом снижается его плотность и соответственно давление. Поэтому в системах наддува сжатый воздух охлаждается с помощью специального воздушного или жидкостного охладителя – интеркулера.
Механический нагнетатель конструктивно может иметь один из следующих приводов:
1)прямой привод (непосредственное крепление нагнетателя на фланец коленчатого вала);
2)ременной привод (различный виды ремней – клиновой, зубчатый, плоский);
3)цепной привод;
4)зубчатая передача (цилиндрический редуктор);
5)электрический привод (отдельный электродвигатель).
На современных автомобилях применяются три основных типа механических нагнетателей: кулачковый (нагнетатель Roots), винтовой (нагнетатель Lysholm) и центробежный.
Кулачковый нагнетатель (нагнетатель Roots)
Кулачковый нагнетатель является самым старым типом механического нагнетателя, т.к. используется на автомобилях с 1900 года. Имеет другое название по имени изобретателей – нагнетатель Roots, обиходное название воздуходувка.
Современный кулачковый нагнетатель имеет два трех- или четырехкулачковых ротора, которые вращаются навстречу друг другу. Кулачки расположены по спирали на всей длине ротора. Угол закрутки кулачков обеспечивает максимальную эффективность в плане нагнетания и потерь.
По конструкции и принципу действия кулачковый нагнетатель очень похож на шестеренный масляный насос. Воздух в нагнетателе захватывается кулачками, перемещается в пространстве между кулачками и стенками корпуса, нагнетается в впускной трубопровод. Имеет место т.н. внешнее нагнетание.
Нагнетатель Roots характеризует быстрое создание необходимого давления наддува, а также рост этого давления с увеличением частоты вращения коленчатого вала. Вместе с тем в определенный момент может образоваться избыток давления, и как следствие – заторы в нагнетательном канале, снижение мощности двигателя. Поэтому при использовании механических нагнетателей всех типов осуществляется регулирование давления наддува.
Регулирование давления наддува производится двумя способами:
1)отключением нагнетателя (например, с помощью электромагнитной муфты);
2)перепусканием воздуха при непрерывной работе нагнетателя (с помощью перепускного клапана).
Современные системы механического наддува имеют электронное регулирование наддува, включающее входные датчики (датчик давления наддува, датчик температуры во впускном коллекторе и др.), электронный блок управления, исполнительные механизмы (электромеханический модуль привода перепускного клапана, электромагнит муфты и др.).
Нагнетатели Roots имеют достаточно высокую стоимость, обусловленную малыми допусками в изготовлении. Они предъявляют повышенные требования к чистоте подаваемого воздуха, т.к. инородный предмет в впускной системе может привести к выходу из строя нагнетателя. Необходимо отметить большой вес нагнетателя и высокий уровень шума при его работе. Производители достаточно эффективно борются с шумом. В их арсенале специальная конструкция корпуса, демпфирующие пластины и маты, резонатор, демпферы и др.
Ведущим производителем нагнетателей Roots является фирма Eaton, которая в настоящее время предлагает высокоэффективные четырехкулачковые нагнетатели TVS, Twin Vortices Series (дословно — спаренная серия вихрей). Данные нагнетатели устанавливаются на серийные двигатели автомобилей Cadillac, Toyota, Audi. На некоторых двигателях кулачковые нагнетатели используются совместно с турбонагнетателями, например двойной наддув двигателя TSI.
Винтовой нагнетатель (другое наименование по имени изобретателя – нагнетатель Lysholm) по конструкции похож на нагнетатель Roots. Нагнетатель включает два ротора-шнека специальной формы (один ротор c выступами, другой – с выемками). Роторы имеют коническую форму, при которой воздушные камеры между роторами уменьшаются в размере по длине.
Порция воздуха захватывается шнеками, перемещается и сжимается при вращении шнеков и нагнетается в впускной патрубок. В отличие от кулачковых нагнетателей винтовой нагнетатель обеспечивает внутреннее (т.е. между шнеков) нагнетание воздуха, которое более эффективно. Но цена винтовых нагнетателей значительно больше, поэтому и применяются они реже, в основном на дорогих спортивных автомобилях.
Центробежный нагнетатель в части нагнетания воздуха аналогичен турбокомпрессору. Основу нагнетателя составляет рабочее колесо (крыльчатка), которое вращается с высокой скоростью (порядка 50000-60000 об/мин).
Воздух засасывается в центральную часть колеса. Центробежная сила направляет воздух по лопастям специальной формы наружу. Из рабочего колеса он выходит на большой скорости и с низким давлением. При выходе воздух сталкивается с диффузором, имеющим множество стационарных лопаток вокруг рабочего колеса. Высокоскоростной поток воздуха низкого давления преобразуется в поток воздуха низкой скорости и высокого давления.
Центробежные нагнетатели наиболее распространены из всех механических нагнетателей. Они компактные, легкие, эффективные, имеют возможность разнообразного крепления на двигателе. В пассив центробежных нагнетателей следуют отнести зависимость производительности от скорости вращения коленчатого вала. Это качество центробежных нагнетателей предполагает использование привода с переменным передаточным отношением. Максимальное передаточное отношение привода требуется при низких оборотах двигателя, минимальное — при высоких оборотах.
Область применения механических нагнетателей достаточно широка: спортивные и серийные автомобили, а также тюнинг автомобилей. Практически все спортивные автомобили используют механические нагнетатели – это их основное применение. Установка механических нагнетателей является одним из направлений тюнинга автомобилей. Производители предлагают комплекты, включающие необходимые конструктивные элементы для установки на двигатель. На серийных автомобилях механические нагнетатели встречаются достаточно редко.
В силу своей конструкции нагнетатели Roots и Lysholm применяются для обеспечения высокой разгонной динамики, центробежные нагнетатели эффективны в поддержании высоких скоростей.
Механические нагнетатели и их виды
Механический нагнетатель — основной конструктивный элемент системы механического наддува. С помощью нагнетателя в впускном тракте создается давление выше атмосферного, а механический он потому, что привод рабочего органа осуществляется непосредственного от коленчатого вала двигателя. За рубежом механический нагнетатель называют одним словом – supercharger.
Применение механического нагнетателя обеспечивает повышение мощности (до 50%) и крутящего момента (до 30%) двигателя. Вместе с тем, механический нагнетатель отличают значительные затраты мощности двигателя на привод, которые могут достигать 30%.
Механический нагнетатель выполняет следующие взаимосвязанные функции: втягивание воздуха, сжатие воздуха и нагнетание воздуха во впускную систему. Втягивание воздуха происходит посредством созданного разряжения. Для того чтобы создать давление, нагнетатель должен вращаться быстрее чем двигатель. Нагнетание воздуха в впускной тракт осуществляется за счет разницы давлений в системе.
Воздух имеет свойство нагреваться при сжатии, при этом снижается его плотность и соответственно давление. Поэтому в системах наддува сжатый воздух охлаждается с помощью специального воздушного или жидкостного охладителя – интеркулера.
Механический нагнетатель конструктивно может иметь один из следующих приводов:
• прямой привод (непосредственное крепление нагнетателя на фланец коленчатого вала);
• ременной привод (различный виды ремней – клиновой, зубчатый, плоский);
• цепной привод;
• зубчатая передача (цилиндрический редуктор);
• электрический привод (электродвигатель).
На современных автомобилях применяются три основных типа механических нагнетателей:
• кулачковый нагнетатель (нагнетатель Roots);
• винтовой нагнетатель (нагнетатель Lysholm);
• центробежный нагнетатель.
Кулачковый нагнетатель является самым старым типом механического нагнетателя, т.к. используется на автомобилях с 1900 года. Имеет другое название по имени изобретателей – нагнетатель Roots, обиходное название воздуходувка.
Современный кулачковый нагнетатель имеет два трех- или четырехкулачковых ротора, которые вращаются навстречу друг другу. Кулачки расположены по спирали на всей длине ротора. Угол закрутки кулачков обеспечивает максимальную эффективность в плане нагнетания и потерь.
По конструкции и принципу действия кулачковый нагнетатель очень похож на шестеренный масляный насос. Воздух в нагнетателе захватывается кулачками, перемещается в пространстве между кулачками и стенками корпуса, нагнетается в впускной трубопровод. Имеет место т.н. внешнее нагнетание.
Нагнетатель Roots характеризует быстрое создание необходимого давления наддува, а также рост этого давления с увеличением частоты вращения коленчатого вала. Вместе с тем в определенный момент может образоваться избыток давления, и как следствие – заторы в нагнетательном канале, снижение мощности двигателя. Поэтому при использовании механических нагнетателей всех типов осуществляется регулирование давления наддува.
Регулирование давления наддува производится двумя способами:
• отключением нагнетателя (например, с помощью электромагнитной муфты);
• перепусканием воздуха при непрерывной работе нагнетателя (с помощью перепускного клапана).
Современные системы механического наддува имеют электронное регулирование наддува, включающее входные датчики (датчик давления наддува, датчик температуры во впускном коллекторе и др.), электронный блок управления, исполнительные механизмы (электромеханический модуль привода перепускного клапана, электромагнит муфты и др.).
Нагнетатели Roots имеют достаточно высокую стоимость, обусловленную малыми допусками в изготовлении. Они предъявляют повышенные требования к чистоте подаваемого воздуха, т.к. инородный предмет в впускной системе может привести к выходу из строя нагнетателя. Необходимо отметить большой вес нагнетателя и высокий уровень шума при его работе. Производители достаточно эффективно борются с шумом. В их арсенале специальная конструкция корпуса, демпфирующие пластины и маты, резонатор, демпферы и др.
Ведущим производителем нагнетателей Roots является фирма Eaton, которая в настоящее время предлагает высокоэффективные четырехкулачковые нагнетатели TVS, Twin Vortices Series (дословно — спаренная серия вихрей). Данные нагнетатели устанавливаются на серийные двигатели автомобилей Cadillac, Toyota, Audi. На некоторых двигателях кулачковые нагнетатели используются совместно с турбонагнетателями, например двойной наддув двигателя TSI.
Винтовой нагнетатель (другое наименование по имени изобретателя – нагнетатель Lysholm) по конструкции похож на нагнетатель Roots. Нагнетатель включает два ротора-шнека специальной формы (один ротор c выступами, другой – с выемками). Роторы имеют коническую форму, при которой воздушные камеры между роторами уменьшаются в размере по длине.
Порция воздуха захватывается шнеками, перемещается и сжимается при вращении шнеков и нагнетается во впускной патрубок. В отличие от кулачковых нагнетателей винтовой нагнетатель обеспечивает внутреннее (т.е. между шнеков) нагнетание воздуха, которое более эффективно. Но цена винтовых нагнетателей значительно больше, поэтому и применяются они реже, в основном на дорогих спортивных автомобилях.
Центробежный нагнетатель в части нагнетания воздуха аналогичен турбокомпрессору. Основу нагнетателя составляет рабочее колесо (крыльчатка), которое вращается с высокой скоростью (порядка 50000-60000 об/мин).
Воздух засасывается в центральную часть колеса. Центробежная сила направляет воздух по лопастям специальной формы наружу. Из рабочего колеса он выходит на большой скорости и с низким давлением. При выходе воздух сталкивается с диффузором, имеющим множество стационарных лопаток вокруг рабочего колеса. Высокоскоростной поток воздуха низкого давления преобразуется в поток воздуха низкой скорости и высокого давления.
Центробежные нагнетатели наиболее распространены из всех механических нагнетателей. Они компактные, легкие, эффективные, имеют возможность разнообразного крепления на двигателе. В пассив центробежных нагнетателей следуют отнести зависимость производительности от скорости вращения коленчатого вала. Это качество центробежных нагнетателей предполагает использование привода с переменным передаточным отношением. Максимальное передаточное отношение привода требуется при низких оборотах двигателя, минимальное — при высоких оборотах.
Область применения механических нагнетателей достаточно широка:
• спортивные автомобили;
• тюнинг автомобилей;
• серийные автомобили.
Практически все спортивные автомобили используют механические нагнетатели – это их основное применение. Установка механических нагнетателей является одним из направлений тюнинга автомобилей. Производители предлагают комплекты, включающие необходимые конструктивные элементы для установки на двигатель. На серийных автомобилях механические нагнетатели встречаются достаточно редко.
В силу своей конструкции нагнетатели Roots и Lysholm применяются для обеспечения высокой разгонной динамики, центробежные нагнетатели эффективны в поддержании высоких скоростей.
