Включение зажигания автомобиля одной кнопкой к561тм2 к561ла7

Кнопка старт/стоп открытый вариант для всех желающих.

В общем предыдущую разработку я выкладывал ради ознакомления.Ну просто как я сделал себе.Но я даже не ожидал, что подобные устройства так сильно всем нужны.Всем нужны схемы.Просто мне казалось что подобное устройство много раз уже везде муссировалось и его схемы уже просто всем известны.
Мне порвали личку просто в хлам.Отписывать всем в личке просто не охота.Да и невозможно.)))Потому сделаю здесь запись.Одну для всех.

Сама система запуска состоит собственно из трех релюшек.Конечно релюшки можно заменить и Электроникой.Но тогда система станет недоступна для повторения многим.Кто ШАРИТ-сам сможет переделать как ему нравится.Схему нарисовал вроде максимально понятно.Как смог.
Вот она…

Если с релейным блоком все понятно-идем дальше.Управляющий сигнал идет с кнопки.К примеру фиксированной.Вот и все.
Не устраивает фиксированная кнопка-хорошо из серии что проще вот вам схема…

кнопка разумеется не фиксированная.Надеюсь как подключить питание (стабилитрон, диод и резистор)не надо пояснять?Как усилить выход, что бы он смог релюшкой командовать(транзисторами)надеюсь тоже всем понятно?

Знаю одну схемку на 4 релюшках.Хотел нарисовать, но она сложновата.думаю сейчас найду в нете и вам ссыль дам.Может уже что готовое нарисовали.И действительно нашел.Схемка это бородатая.Старше нета самого.Но работает нормально.Таже защелка с не фиксированной кнопкой.www.vovik8.ru/circuitry4/Там и еще всякие простенькие схемки есть.

Если у вас в авто Магнитофон подключен к замку зажигания и вам нужно отдельно включать его.В цепь питания аксессуаров устанавливаем еще одну релюшку.Управляем ею или еще одной фиксированной кнопкой или опять же простенькой схемкой на к561тм2.Или ее заменяем импортным аналогом.Схем полно в инете.Вот собственно и сама релюшка…

Подумал что вам еще предложить и надумал вот что…

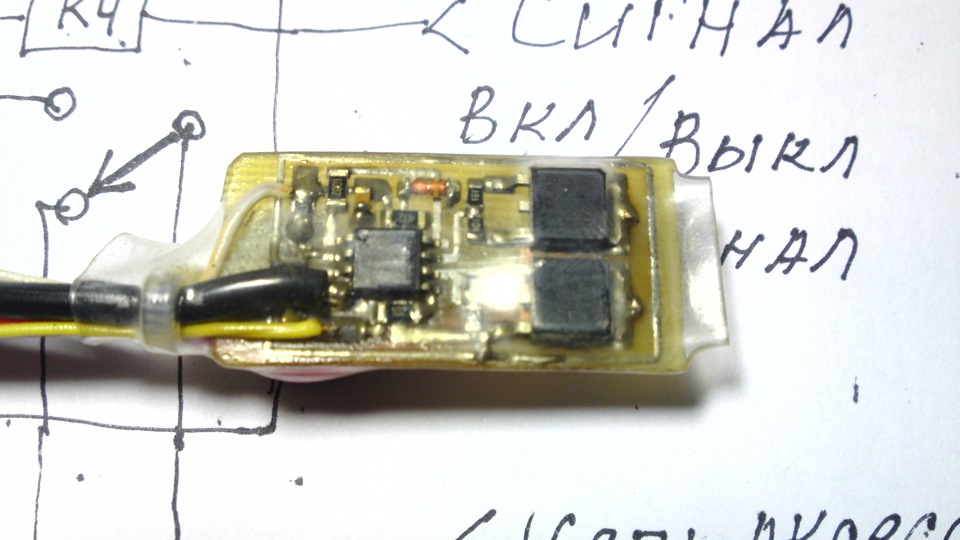

Так же можно управлять еще одним устройством, разработанным Степан Палычем к примеру.Одна кнопка два устройства.

О ней я уже писал в своем БЖ ранее.Не вижу смыла повторяться.Схема и прошивка в его БЖ.Паяем ее и подключаем первый канал к первой схеме, второй канал к второй схеме.Кто не умеет паять или не умеет с контроллерами управляться-заказывает такое устройство у меня, если на Украине.Или у Степан Палыча в России.Или у тех, кого он посоветует…

Искрене надеюсь что это вам всем поможет.Удачи или успехов в ваших начинаниях.

Источник

Электронные выключатели и переключатели, реле времени (К561ТМ2, CD4060)

Рассмотрено 6 принципиальных схем самодельных электронных выключателей и реле времени, выполненных на основе микросхем К561ТМ2 и CD4060, описана их работа и возможности по применению. В настоящее время в радиоэлектронной аппаратуре, в основном, электронные выключатели, либо и электронный и механический.

Электронный выключатель в радиоэлектронной аппаратуре в подавляющем большинстве случаев входит в состав контроллера управления, управляющего и другими функциями аппарата.

Но, если нужно оборудовать электронным выключателем какое-то устройство, самодельное или у которого не предусмотрен электронный выключатель, это можно по одной из приводимых здесь схем, на основе микросхемы КМОП-логики и мощного полевого ключевого транзистора.

Выключатель управляемый одной кнопкой

Первая схема простого выключателя, управляемого одной кнопкой приведена на рисунке 1. Мощный полевой транзистор VТ1 выполняет функции электронного ключа, а управляет им D-триггер микросхемы К561ТМ2.

Данная схема, как и все последующие, потребляет минимальный ток, измеряемый единицами микроампер, и поэтому, практически не оказывает влияния на расход источника питания.

Рис. 1. Схема простого электронного выключателя, управляемого одной кнопкой.

Для того чтобы в момент подключения источника питания нагрузка не включилась сама здесь имеется цепь C1-R2, которая при подаче питания триггер устанавливает в единичное состояние.

При этом, на инверсном выходе триггера будет напряжение логического нуля. Оно через резистор R3, с небольшой задержкой, поступает на вход «D» триггера.

Теперь, при нажатии кнопки S1 на вход «С» триггера поступает от кнопки импульс и триггер устанавливается в то состояние, которое имеет место на его входе «D», то есть, в данный момент, в логический нуль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

Теперь, при следующем нажатии кнопки S1 на вход «С» триггера поступает от кнопки импульс и триггер устанавливается в то состояние, которое имеет место на его входе «D», то есть, в данный момент, в единицу. Единица на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ1 падает до величины, недостаточной для открывания полевого транзистора VТ1. Нагрузка выключается.

Электронный переключатель двух нагрузок

Но не всегда требуется именно выключатель, бывает что нужен переключатель. На рисунке 2 показана схема электронного переключателя двух нагрузок. Главное отличие от схемы на рис.1 в том, что здесь два мощных полевых транзистора.

При этом, напряжение между истоком и затвором транзистора VТ1 будет слишком мало для его открывания, и транзистор остается закрытым, питание на нагрузку 1 не поступает. А напряжение между истоком и затвором транзистора VТ2 будет достаточным для его открывания, и транзистор откроется, поступит питание на нагрузку 2.

Рис. 2. Схема простого самодельного электронного переключателя двух нагрузок.

При этом, нуль с инверсного выхода триггера через резистор R3, с небольшой задержкой, поступает на вход «D» триггера. Теперь, при нажатии кнопки S1 на вход «С» триггера поступает от кнопки импульс и триггер устанавливается в то состояние, которое имеет место на его входе «D», то есть, в данный момент, в логический нуль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ 1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку 1 поступает питание.

Но транзистор VТ2 при этом закрывается, и нагрузка 2 выключается. Таким образом, при каждом нажатии кнопки S1 происходит переключение нагрузок.

Поэтому, как при нажатии кнопки, так и при её отпускании, может формировать не один импульс, а целая серия коротких импульсов. И это может привести к многократному переключению триггера, и в результате, установке его в произвольное состояние. Чтобы такого не происходило здесь есть цепь C2-R3.

Она несколько задерживает приход логического уровня с инверсного выхода триггера на его вход «D». Поэтому, пока длится дребезг контактов, напряжение на входе «D» не меняется, и импульсы дребезга на состояние триггера не влияют.

Выключатель с двумя кнопками

Рис. 3. Схема электронного выключателя нагрузки с двумя кнопками.

Здесь точно так же, мощный полевой транзистор VТ1 выполняет функции электронного ключа, а управляет им триггер микросхемы К561ТМ2. Только работает он не как D-триггер, а как RS-триггер. Для этого его входы «С» и «D» соединены с общим минусом питания (то есть, на них всегда логические нули).

Для того чтобы в момент подключения источника питания нагрузка не включилась сама здесь имеется цепь C1-R2, которая при подаче питания триггер устанавливает в единичное состояние.

Для включения нагрузки служит кнопка S1. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VT1 приводит к тому, что напряжение между истоком и затвором VT1 возрастает до величины, достаточной для открывания полевого транзистора VT1.

На нагрузку поступает питание. Для того, чтобы выключить нагрузку нужно нажать кнопку S2. При её нажатии триггер переключается в положение «S», то есть, на его прямом выходе устанавливается логическая единица.

Единица на затворе VT1 приводит к тому, что напряжение между истоком и затвором VT1 падает до величины, недостаточной для открывания полевого транзистора VT1. Нагрузка выключается.

Две кнопки и две нагрузки

Рис. 4. Схема электронного переключателя с двумя кнопками для двух нагрузок.

А напряжение между истоком и затвором транзистора VT2 будет достаточным для его открывания, и транзистор откроется, поступит питание на нагрузку 2. Для включения нагрузки 1 служит кнопка 51. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VT1 приводит к тому, что напряжение между истоком и затвором VT1 возрастает до величины, достаточной для открывания полевого транзистора VT1. На нагрузку поступает питание.

Для включения нагрузки 2 служит кнопка 52. При её нажатии триггер переключается в положение «S», то есть, на его инверсном выходе устанавливается логический ноль. Логический нуль на затворе VT2 приводит к тому, что напряжение между истоком и затвором VT2 возрастает до величины, достаточной для открывания полевого транзистора VT2.

Электронное реле времени

Но понадобиться могут не только выключатели и переключатели, но реле времени. На рисунке 5 показана схема электронного реле времени, которое включает нагрузку при нажатии кнопки S1, а выключает её примерно через 30 секунд.

Рис. 5. Схема электронного реле времени для включения нагрузки при нажатии кнопки и выключения через 30 секунд.

Реле времени запускается кнопкой S1. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ 1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

В то же время, логическая единица с инверсного выхода начинает через резистор R2 медленно заряжать конденсатор С1. Время включенного состояния нагрузки истекает тогда, когда конденсатор С1 зарядится до напряжения, которое будет понято микросхемой как логическая единица. Тогда триггер установится в состояние «S».

Реле времени на 8 часов

Изменением составляющих этой цепи можно изменять это время в широких пределах, но очень большого времени выдержки достигнуть сложно. На рисунке 6 показана схема реле времени на цифровой микросхеме, время включенного состояния нагрузки в котором составляет около 8 часов.

Рис. 6. ЁПринципиальная схема реле времени на цифровой микросхеме, которое включает нагрузку на 8 часов.

Реле времени запускается кнопкой S1. При её нажатии счетчик микросхемы D1 переключается в нулевое состояние, то есть, на всех его выходах устанавливается логический ноль, в том числе и на самом старшем выходе D14. Откуда он поступает на затвор VТ1.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

В то же время, логическая единица через диод VD3 поступает на вывод 11 D1 и блокирует внутренний мультивибратор микросхемы. Генерация импульсов прекращается. Во всех схемах для подачи питания на нагрузку используются транзисторы IRFR5505. Это ключевой полевой транзистор с допустимым током коллектора 18А и сопротивлением в открытом состоянии 0,1 От.

Открывается транзистор при напряжении на затворе не ниже 4,25V. Поэтому и минимальное напряжение питания в схемах указано 5V, так сказать, чтобы точно хватило. Но, при напряжении питания схемы до 7V и при большом токе нагрузки транзистор все же открывается не полностью.

В очень редких случаях это повреждает микросхему, гораздо чаще это приводит к сбоям в работе микросхемы, особенно триггеров и счетчиков. Чтобы этих сбоев не происходило между выходами микросхем и затворами транзисторов в этих схемах включены токоограничивающие резисторы, например, R4 в схеме на рис.1. Плюс два диода, ускоряющих заряд / разряд емкости затвора.

Литовкин С. Н. РК-08-17.

Источник

Электронные выключатели и переключатели, реле времени (К561ТМ2, CD4060)

Рассмотрено 6 принципиальных схем самодельных электронных выключателей и реле времени, выполненных на основе микросхем К561ТМ2 и CD4060, описана их работа и возможности по применению. В настоящее время в радиоэлектронной аппаратуре, в основном, электронные выключатели, либо и электронный и механический.

Электронный выключатель в радиоэлектронной аппаратуре в подавляющем большинстве случаев входит в состав контроллера управления, управляющего и другими функциями аппарата.

Но, если нужно оборудовать электронным выключателем какое-то устройство, самодельное или у которого не предусмотрен электронный выключатель, это можно по одной из приводимых здесь схем, на основе микросхемы КМОП-логики и мощного полевого ключевого транзистора.

Выключатель управляемый одной кнопкой

Первая схема простого выключателя, управляемого одной кнопкой приведена на рисунке 1. Мощный полевой транзистор VТ1 выполняет функции электронного ключа, а управляет им D-триггер микросхемы К561ТМ2.

Данная схема, как и все последующие, потребляет минимальный ток, измеряемый единицами микроампер, и поэтому, практически не оказывает влияния на расход источника питания.

Рис. 1. Схема простого электронного выключателя, управляемого одной кнопкой.

Для того чтобы в момент подключения источника питания нагрузка не включилась сама здесь имеется цепь C1-R2, которая при подаче питания триггер устанавливает в единичное состояние.

При этом, на инверсном выходе триггера будет напряжение логического нуля. Оно через резистор R3, с небольшой задержкой, поступает на вход «D» триггера.

Теперь, при нажатии кнопки S1 на вход «С» триггера поступает от кнопки импульс и триггер устанавливается в то состояние, которое имеет место на его входе «D», то есть, в данный момент, в логический нуль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

Теперь, при следующем нажатии кнопки S1 на вход «С» триггера поступает от кнопки импульс и триггер устанавливается в то состояние, которое имеет место на его входе «D», то есть, в данный момент, в единицу. Единица на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ1 падает до величины, недостаточной для открывания полевого транзистора VТ1. Нагрузка выключается.

Электронный переключатель двух нагрузок

Но не всегда требуется именно выключатель, бывает что нужен переключатель. На рисунке 2 показана схема электронного переключателя двух нагрузок. Главное отличие от схемы на рис.1 в том, что здесь два мощных полевых транзистора.

При этом, напряжение между истоком и затвором транзистора VТ1 будет слишком мало для его открывания, и транзистор остается закрытым, питание на нагрузку 1 не поступает. А напряжение между истоком и затвором транзистора VТ2 будет достаточным для его открывания, и транзистор откроется, поступит питание на нагрузку 2.

Рис. 2. Схема простого самодельного электронного переключателя двух нагрузок.

При этом, нуль с инверсного выхода триггера через резистор R3, с небольшой задержкой, поступает на вход «D» триггера. Теперь, при нажатии кнопки S1 на вход «С» триггера поступает от кнопки импульс и триггер устанавливается в то состояние, которое имеет место на его входе «D», то есть, в данный момент, в логический нуль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ 1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку 1 поступает питание.

Но транзистор VТ2 при этом закрывается, и нагрузка 2 выключается. Таким образом, при каждом нажатии кнопки S1 происходит переключение нагрузок.

Поэтому, как при нажатии кнопки, так и при её отпускании, может формировать не один импульс, а целая серия коротких импульсов. И это может привести к многократному переключению триггера, и в результате, установке его в произвольное состояние. Чтобы такого не происходило здесь есть цепь C2-R3.

Она несколько задерживает приход логического уровня с инверсного выхода триггера на его вход «D». Поэтому, пока длится дребезг контактов, напряжение на входе «D» не меняется, и импульсы дребезга на состояние триггера не влияют.

Выключатель с двумя кнопками

Рис. 3. Схема электронного выключателя нагрузки с двумя кнопками.

Здесь точно так же, мощный полевой транзистор VТ1 выполняет функции электронного ключа, а управляет им триггер микросхемы К561ТМ2. Только работает он не как D-триггер, а как RS-триггер. Для этого его входы «С» и «D» соединены с общим минусом питания (то есть, на них всегда логические нули).

Для того чтобы в момент подключения источника питания нагрузка не включилась сама здесь имеется цепь C1-R2, которая при подаче питания триггер устанавливает в единичное состояние.

Для включения нагрузки служит кнопка S1. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VT1 приводит к тому, что напряжение между истоком и затвором VT1 возрастает до величины, достаточной для открывания полевого транзистора VT1.

На нагрузку поступает питание. Для того, чтобы выключить нагрузку нужно нажать кнопку S2. При её нажатии триггер переключается в положение «S», то есть, на его прямом выходе устанавливается логическая единица.

Единица на затворе VT1 приводит к тому, что напряжение между истоком и затвором VT1 падает до величины, недостаточной для открывания полевого транзистора VT1. Нагрузка выключается.

Две кнопки и две нагрузки

Рис. 4. Схема электронного переключателя с двумя кнопками для двух нагрузок.

А напряжение между истоком и затвором транзистора VT2 будет достаточным для его открывания, и транзистор откроется, поступит питание на нагрузку 2. Для включения нагрузки 1 служит кнопка 51. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VT1 приводит к тому, что напряжение между истоком и затвором VT1 возрастает до величины, достаточной для открывания полевого транзистора VT1. На нагрузку поступает питание.

Для включения нагрузки 2 служит кнопка 52. При её нажатии триггер переключается в положение «S», то есть, на его инверсном выходе устанавливается логический ноль. Логический нуль на затворе VT2 приводит к тому, что напряжение между истоком и затвором VT2 возрастает до величины, достаточной для открывания полевого транзистора VT2.

Электронное реле времени

Но понадобиться могут не только выключатели и переключатели, но реле времени. На рисунке 5 показана схема электронного реле времени, которое включает нагрузку при нажатии кнопки S1, а выключает её примерно через 30 секунд.

Рис. 5. Схема электронного реле времени для включения нагрузки при нажатии кнопки и выключения через 30 секунд.

Реле времени запускается кнопкой S1. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ 1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

В то же время, логическая единица с инверсного выхода начинает через резистор R2 медленно заряжать конденсатор С1. Время включенного состояния нагрузки истекает тогда, когда конденсатор С1 зарядится до напряжения, которое будет понято микросхемой как логическая единица. Тогда триггер установится в состояние «S».

Реле времени на 8 часов

Изменением составляющих этой цепи можно изменять это время в широких пределах, но очень большого времени выдержки достигнуть сложно. На рисунке 6 показана схема реле времени на цифровой микросхеме, время включенного состояния нагрузки в котором составляет около 8 часов.

Рис. 6. ЁПринципиальная схема реле времени на цифровой микросхеме, которое включает нагрузку на 8 часов.

Реле времени запускается кнопкой S1. При её нажатии счетчик микросхемы D1 переключается в нулевое состояние, то есть, на всех его выходах устанавливается логический ноль, в том числе и на самом старшем выходе D14. Откуда он поступает на затвор VТ1.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

В то же время, логическая единица через диод VD3 поступает на вывод 11 D1 и блокирует внутренний мультивибратор микросхемы. Генерация импульсов прекращается. Во всех схемах для подачи питания на нагрузку используются транзисторы IRFR5505. Это ключевой полевой транзистор с допустимым током коллектора 18А и сопротивлением в открытом состоянии 0,1 От.

Открывается транзистор при напряжении на затворе не ниже 4,25V. Поэтому и минимальное напряжение питания в схемах указано 5V, так сказать, чтобы точно хватило. Но, при напряжении питания схемы до 7V и при большом токе нагрузки транзистор все же открывается не полностью.

В очень редких случаях это повреждает микросхему, гораздо чаще это приводит к сбоям в работе микросхемы, особенно триггеров и счетчиков. Чтобы этих сбоев не происходило между выходами микросхем и затворами транзисторов в этих схемах включены токоограничивающие резисторы, например, R4 в схеме на рис.1. Плюс два диода, ускоряющих заряд / разряд емкости затвора.

Литовкин С. Н. РК-08-17.

Источник

На прошлом занятии мы познакомились с работой RS-триггера, построенного на двух логических элементах 2ИЛИ-НЕ. Работали с микросхемой К561ЛЕ5 (К176ЛЕ5), эта микросхема содержит четыре элемента 2ИЛИ- НЕ и на ней можно собрать два RS-триггера.

На прошлом занятии мы познакомились с работой RS-триггера, построенного на двух логических элементах 2ИЛИ-НЕ.

Работали с микросхемой К561ЛЕ5 (К176ЛЕ5), эта микросхема содержит четыре элемента 2ИЛИ- НЕ и на ней можно собрать два RS-триггера.

Вспомним как работает RS-триггер (рис. 1). У него имеются два входа и два выхода, входы обозначим R и S, а выходы Q (прямой) и Q (инверсный). Когда единичный импульс поступает на вход S триггер устанавливается в единичное состояние и на его выходе Q будет единица (на выходе Q будет ноль, поскольку выход инверсный). Такое состояние сохранится и если убрать единицу с входа S. И оно будет сохраняться до тех пор, пока на вход R не будет подан единичный импульс, тогда триггер «перекинется» в противоположное состояние, и на Q будет ноль, а на Q — единица. Таким образом RS-триггер может быть в двух устойчивых состояниях — единичном, когда на выходе Q единица, и нулевом, когда на Q ноль.

На схемах RS-триггер обозначается так, как показано внизу рисунка 1. Таким образом RS- триггер становится еще одной «элементарной частицей» цифровой схемы, «черным ящичком», имеющим строго определенные функции : подал единичный импульс на S и на Q будет единица, подал единичный_импульс на R и на Q теперь будет ноль (а на Q — все наоборот).

В сериях К176 и К561 есть только одна микросхема, содержащая RS-триггеры в «чистом виде» — это К561ТР2, причем только в серии К561 (К176ТР2 не бывает). Схема микросхемы К561ТР2 показана на рисунке 2.

Она содержит четыре RS-триггера, имеющих только по одному прямому выходу (Q), которые к тому же можно отключать от выходных выводов микросхемы при помощи внутреннего ключевого устройства. При подаче единицы на вывод 5 эти ключи замыкаются и уровни с выходов триггеров поступают на выходные выводы микросхемы, а если на вывод 5 подать нуль, то ключи разомкнутся и выходы триггеров отключатся от выходных выводов микросхемы (на этих выводах, в таком случае, будет «серый уровень»или «высокоимпендансное состояние», то есть они, практически, никуда не будут подключены). Корпус у этой микросхемы почти такой же как у К561ЛЕ5 или К561ЛА7, но у него на два вывода больше, то есть с каждого бока микросхемы не по семь выводов, а по восемь.

Кроме RS-триггеров существуют еще и D- триггеры, с которыми нам предстоит познакомиться на этом занятии.

Распространенная микросхема К561ТМ2 (или К176ТМ2) содержит два D-триггера (рисунок 3).

Микросхема имеет точно такой же корпус как у К561ЛЕ5, K561J1A7 (К176ЛЕ5, К176ЛА7). Как видно из рисунка отличие D-триггера от RS- триггера в том, что у него есть два новых входа — вход D и вход С.

Чтобы изучить работу D-триггера соберем схему, показанную на рисунке 4.

S1 — кнопка, S2 — микротумблер, но как и прежде, если нет кнопок, можно просто соединять два оголенных монтажных провода. Прибор Р1 — любой тестер или мультиметр, переключенный на измерение напряжения до 10-15В, когда он будет показывать напряжение, почти равное напряжению питания, — это единица, когда почти ноль — это ноль. Батарея питания составлена из двух «плоских батареек» по 4,5В каждая, так что в сумме они дают 9В (включены последовательно).

Входы S и R триггера соединим с общим минусом питания, как работает RS-триггер мы знаем, так что, пусть они нам не мешают.

В момент включения питания триггер окажется в одном из двух положений, либо ноль на выводе 1, либо на нем же единица. Если нужно установить его принудительно в какое-то положение это можно сделать выводами R и S как в RS-триггере, но нам это не нужно. Предположим на выходе нуль (низкие показания Р1). Если мы будем нажимать на S1 ничего не изменится. Но если сначала замкнуть S2 (на вход D подать единицу), а потом, удерживая S2 в замкнутом состоянии, нажать на S1 то триггер перекинется в единичное состояние, и на его выводе 1 будет единица (напряжение около напряжения питания). Теперь, удерживая S2 по-прежнему в нажатом состоянии, попробуем снова нажать на S1 — ничего не меняется. Триггер жестко держится в единичном состоянии. Попробуем разомкнуть S2 (теперь на вход D поступает ноль через R2). Снова нажмем на S1 — триггер вернется в нулевое состояние (нуль на выводе 1). Таким образом, при нажатии на S1 триггер устанавливается в такое положение, при котором логический уровень на его прямом выходе будет таким же как на входе D. После отпускания S1, триггер останется в установившемся положении, ему будет «все равно», что на входе D, если на входе С (кнопка S1) нуль. То есть, если на входе D будет единица, то в момент нажатия на S1 (подача единицы на вход С) состояние триггера станет единичным (единица на выводе 1), и останется таким и после отпускания S1 и изменения уровня на D. Но если на D подать нуль, и удерживая этот нуль, нажать на S1 (подать единицу на С), то триггер перейдет в нулевое положение.

Заметим, что уровни на выводах 1 и 2 противоположны, поскольку вывод 2 — инверсный выход (как будто-бы сигнал с вывода 2 подали на инвертор, и снимают с его выхода). Таким образом, когда триггер в единичном состоянии на выводе 2 будет ноль, а когда в нулевом, на этом выводе будет единица.

Если соединить вход D триггера с его инверсным выходом можно получить интересный эффект, — частота импульсов, поступающих на вход С будет делится триггером ровно на два, и на его выходе частота импульсов будет в два раза ниже чем частота импульсов поступающих на С.

Для изучения этого эффекта соберем схему, показанную на рисунке 5. Предположим в исходном положении триггер находится в нулевом состоянии, то есть на его выводе 1 — нуль. Поскольку на прямом выходе (вывод 1) нуль, то на инверсном выходе (вывод 2) все должно быть наоборот, и следовательно там единица. Эта единица поступает на вход D триггера. Теперь посмотрим, что произойдет если нажать и отпустить кнопку S1. В момент её нажатия на выходе (на прямом выходе) триггера установится именно такой уровень, как на входе D, то есть, если триггер в нулевом состоянии, и на D поступает единица с его инверсного выхода, то в момент нажатия на S1 триггер установится в единичное состоянии. И будет находится в таком состоянии и после отпускания S1. Но поскольку, триггер теперь уже находится в единичном состоянии, и на его выводе 1 (прямом выходе) единица, то на инверсном выходе (вывод 2), естественно, будет ноль. А значит ноль будет и на входе D. Нажав второй раз на S1 триггер перейдет снова в нулевое состояние.

Таким образом, на вход С мы подали два импульса (два раза нажимали на кнопку S1), а на выходе получился только один импульс (по пол-импульса на каждое нажатие). Если на вход С такого делителя частоты на два, подать импульсы с выхода, например мультивибратора, то частота этих импульсов на выходе триггера будет в два раза ниже чем на выходе мультивибратора.

На рисунке 6 показана диаграмма работы такого делителя частоты.

При экспериментах с D-триггером возможны сбои в работе схемы по рисунку 5, потому что контакты кнопки имеют неприятную способность дребезжать, и этот дребезг дает вместо одного нажатия на кнопку несколько нажатий подряд. Простейшим способом подавить этот дребезг можно если параллельно R1 включить электролитический конденсатор на 5-15 мкФ (типа К50-35), плюсом к кнопке, а минусом к минусу питания. Но в цифровой технике применяется другой способ — используется RS-триггер и переключающая кнопка. Схема такого бездребезгового формирователя импульсов показана на рисунке 7 (используется второй триггер микросхемы К561ТМ2 или К176ТМ2).
