Внешний цап в авто
DAC в Автомобиле
!Всем привет. Чем хорош цап, это тем, что на выходе с этого устройства получаем аналоговый сигнал с любого цифрового аудио формата. Ну, все по порядку : сначала разберемся, как его подключить к автомобильной аудио системе.
Давайте разберемся, какие компоненты аппаратуры нужны, чтоб проигрывать музыку через DAC. Самый простой способ приобрести Г/У на Андройде. На сколько мне известно многие автолюбители покупают китайские Г/У в место штатных Г/У «pin to pin», чтоб дополнительно не заморачиваться по подключению.
Итак я установил двухдиновую автомагнитолу на Андройде вер 4.4 далее установил процессор «Alpine 800» с рукссом, сразу скажу процессор не дешевый, но можно поставить любой в том числе и не дорогой, сейчас на рынке аппаратуры этого добра хватает. Подключение самого процессора описывать не буду, это опишу в другой теме, но если будут вопросы, пишите.
Теперь, когда основные компоненты установлены, переходим к установке самого DAC. Лучше всего его подключать в районе мордочка, во-первых, всегда можно оперативно его забрать, а во-вторых, это исключит кражи самого устройства.
Я установил в бардачке панель входы и выходы, то есть два USB вывода + пару линейных тюльпанов. Смотрите фото установки в бардачок.
Вот так выглядит панель подключения в бардачке. ФОТО
Далее подключение. В один USB порт втыкаем сам DAC, во второй USB порт втыкаем флешку с любой музыкой, будь это mp3 или sacd, не важно. Дальше разъём 3.5 jack, шнурка втыкаем на выход самого DAC, а тюльпаны в панел тюльпанов в бардачке, вот и все подключения. Закрываем сам бардачок. И никаких тебе висящих проводов, все получилось очень аккуратно. Смотрите фото.
Теперь, когда я закончил с установкой и подключением, перехожу к настройке и установке программных продуктов.
И так что бы устройство заработало, нужно установить драйвер устройства, и вот тут я сталкиваюсь с проблемой установки этого самого драйвера на Андройд. Дело в том, что сайт производителя предлагает драйвер только для операционок «Windows“ и „ios“ для MacBook. А для Андройда драйвера просто нет, печально. Продолжаю шерстить интернет, пробую разные программы, ничего не работает, Андройд не видит устройства. И вот наконец-то спасения нашёл программы, которая решает все проблемы. Название самой программы для Андройда (Usb Audio Player) Друзья, программа платная, 390р, но оно того стоит. В саму программу прописано почти двести драйверов, в том числе и моего устройства.
Вот сама программа. Фотография.
Запускаю программу, получаем следующее окно программы. Фото.
Итак, видим, что устройство опознано, раз есть обращение к USB, ставим галочку, чтобы программа устройство запомнила, все теперь программа и DAC обеднены. Дальше нужно в программе найти флешку с контентом «Музыки». Фото
Открываем аудио – контент и получаем сведения под самой картинкой «проигрывание файла». Основное DAC, чистота дискретизаций и битрейт. По данным производителя — это самая высокая чистота дискретизаций, 352 из 384. Смотреть фото.
Можно подытожить. Если не пользоваться разнообразными примочками программы «эквалайзер», » параметрик» и прочими настройками, а просто включить режим «flat», то получаем ровное слаженное звучание по всем частотам + аналоговый сигнал, даже если есть сабфувер, его басс будет немедленно перенаправлен на общую звуковую сцену. Очень чистое и детальное звучание. Сам не ожидал такого эффекта, звучание настолько классное, я просто ошеломлен, что так может играть музыка в машине, звучит так, что можно не выходить из машины, особенно формат звука SACD (super audio cd).Ну вот пожалуй и все, конечно много ещё можно было описать про данное устройства, но я оставлю это для (вопрос ответ). Удачи! Делайте звук в автомобиле лучше!
Статья о цапах, зачем нужны, какие бывают. (в факе не видел)
Самое главное ЗЫ, товарищи, я специально прятал ссылки в текст, чтоб было более менее удобно смотреть о чем говорю и откуда взята инфа, к сожалению не все ссылки открывали. В ссылках есть список ЦАПов, инфа от производителей описание карточек и тд.
Собирая себе комп в машину, пришлось рыть просторы инета, думаю что инфа будет полезна в данном сообществе.
Причем не только обладателям CarPC но и обладателям ГУ.
Цифро-аналоговый преобразователь (ЦАП) — устройство для преобразования цифрового (обычно двоичного) кода в аналоговый сигнал (ток, напряжение или заряд). Цифро-аналоговые преобразователи являются интерфейсом между дискретным цифровым миром и аналоговыми сигналами.
Аналого-цифровой преобразователь (АЦП) производит обратную операцию.
Звуковой ЦАП о… бла бла бла оч длинная статья на вики ()
На что там (вики) обращаем внимание
Применение
ЦАП применяется всегда, когда надо преобразовать сигнал из цифрового представления в аналоговое, например, в проигрывателях компакт дисков…
Наиболее общие типы электронных ЦАП:
Широтно-импульсный модулятор— простейший тип ЦАП. Стабильный источник тока или напряжения периодически включается на время, пропорциональное преобразуемому цифровому коду, далее полученная импульсная последовательность фильтруется аналоговым фильтром нижних частот. Такой способ часто используется для управления скоростью электромоторов, а также становится популярным в Hi-Fi-аудиотехнике;
ЦАП передискретизации, такие как дельта-сигма-ЦАП, основаны на изменяемой плотности импульсов. Передискретизация позволяет использовать ЦАП с меньшей разрядностью для достижения большей разрядности итогового преобразования; часто дельта-сигма ЦАП строится на основе простейшего однобитного ЦАП, который является практически линейным. На ЦАП малой разрядности поступает импульсный сигнал с модулированной плотностью импульсов (c постоянной длительностью импульса, но с изменяемой скважностью), создаваемый с использованием отрицательной обратной связи. Отрицательная обратная связь выступает в роли фильтра верхних частот для шума квантования.
Большинство ЦАП большой разрядности (более 16 бит) построены на этом принципе вследствие его высокой линейности и низкой стоимости. Быстродействие дельта-сигма ЦАП достигает сотни тысяч отсчетов в секунду, разрядность — до 24 бит. Для генерации сигнала с модулированной плотностью импульсов может быть использован простой дельта-сигма модулятор первого порядка или более высокого порядка как MASH (англ. Multi stage noise SHaping). С увеличением частоты передискретизации смягчаются
требования, предъявляемые к выходному фильтру низких частот и улучшается подавление шума квантования;
ЦАП находятся в начале аналогового тракта любой системы, поэтому параметры ЦАП во многом определяют параметры всей системы в целом. Далее перечислены наиболее важные характеристики ЦАП.
• Разрядность — количество различных уровней выходного сигнала, которые ЦАП может воспроизвести. Обычно задается в битах; количество бит есть логарифм по основанию 2 от количества уровней. Например, однобитный ЦАП способен воспроизвести два (2 в первой степени) уровня, а восьмибитный — 256 (2 в восьмеой степени) уровней. Разрядность тесно связана с эффективной разрядностью (англ. ENOB, Effective Number of Bits), которая показывает реальное разрешение, достижимое на данном ЦАП.
• Максимальная частота дискретизации — максимальная частота, на которой ЦАП может работать, выдавая на выходе корректный результат. В соответствии с теоремой Найквиста — Шеннона (известной также как теорема Котельникова), для корректного воспроизведения аналогового сигнала из цифровой формы необходимо, чтобы частота дискретизации была не менее, чем удвоенная максимальная частота в спектре сигнала. Например, для воспроизведения всего слышимого человеком звукового диапазона частот, спектр которого простирается до 20 кГц, необходимо, чтобы звуковой сигнал был дискретизован с частотой не менее 40 кГц. Стандарт Audio CD устанавливает частоту дискретизации звукового сигнала 44,1 кГц; для воспроизведения данного сигнала понадобится ЦАП, способный работать на этой частоте. В дешевых компьютерных звуковых картах частота дискретизации составляет 48 кГц. Сигналы, дискретизованные на других частотах, подвергаются передискретизации до 48 кГц, что частично ухудшает качество сигнала.
Когда посетила первая мысль поставить вместо ГУ кар писишку, первым плюсом, надо сказать основным (для меня), было то что можно менять звуковые карты, мне показалась данная возможность более интересной чем менять головы целиком.
Во первых потому что в головы как не крути, лепят одно и тоже, т.е. если утрировать, у производителея Х есть линейка голов, начальная цена 1000 вымешленных едениц, конечная, за топ модель 10 000 едениц.
На моменты выбора, больше по слухам чем по собственной практике, сделал вывод, что в большинстве случаев, что в дешевой что в дорогой голове, скорее всего один и тот же ЦАП, а ценник растет из-за функционала, более удобные кнопочки, на те еще +500 к цене, несколько подсветок еще 500 к цене, дизайн ваще бесценен и т.д., а цап как был так и остался прежним, если же речь идет о хорошем ЦАПе, то ты заплатишь и за дизайн и за подсветку и еще за кучу всякой ненужной фигни, в итоге голова «золотая» и очень зависимая от того же допустим привода, сдох привод, не смогли починить, купи новую бошку.
Не прельщало честно, тем более была практика, когда при попытке третий раз починить мой альпайн 9845 RB, мастер сказал что все, уже шансов нет, тупо выкинь. Толи мастер такой был, толи альп ставить в копейку было не рационально, это не важно. Он мне был оч дорог, первый более менее хороший аппарат, который я слушал.
Так вот провел небольшое расследование.
Имеем список (я почему-то назвал таблицей) ЦАПов (кликабельно)
Подопытным был выбран Pioneer DEX-P99RS вроде неплохая голова, сам не слушал, но хвалят и претензий к ней никаких. Ценник аппарата по яндексмаркету 30-35 рублей, вполне стоящий (могут быть конечно отклонения но не о цене щас речь), из описаний везде пестрит
«Число бит ЦАП 24»
» 16-битные цифровые данные с CD напрямую передаются 4 x 24-битными цифро-аналоговыми преобразователями (ЦАП) с минимальным искажением»
Далее нужно чуть попариться поискать какой же ЦАП (он же DAC) установлен в данном ГУ, логичнее искать datasheet но получилось найти только по словосочетанию servise manual Pioneer DEX-P99RS, открываем смотрим
Сразу скажу что я в такой документации неочень ориентируюсь но вроде нашел все правильно, ну по крайней мере я нашел 4 ЦАП-а скорее всего это они и есть.
ЦАП под номером AK4396VF.
Сначала меня сбило с толку что его нет в таблице, приведенной выше, но потом он нашелся чуть пониже в аппарате » MYTEK DIGITAL STEREO96 DAC» сам цап выделен синим цветом, т.е. для автора особо неприметный чип, но P99RS играет же хорошо, значит ищем где есть такой же цапик.
Что дальше…а решил загуглить AK4396VF, дабы найти где этот ЦАП засветился, в надежде найти звуковую карточку с ним, как результат:
1. HT Omega Claro Halo XT HiFi soundcard
2. HT Omega Claro Plus+ AD8620BR Op Amp Sound Card
3. Auzentech X-fi Forte 7.1 Soundcard
Можно конечно и поболее инфы нарыть, но цель статьи не найти что-то, а показать логику поиска, ну и так сказать подтолкнуть к поиску звуковых карт на тех ЦАП которые считаются супер пупер нереальными.
Да конечно я понимаю что карта может не заиграть как тот же Pioneer DEX-P99RS, хотя я тут вообще ничего не скажу, нужно пробовать, но я думаю если вставить карточку с более продвинутым ЦАПом, а если она еще будет хорошо исполнена, то полюбому заиграет лучше чем некоторые топовые головы.
А да, ценник на карту в пределах 9 тыщ рублей, правда наверное будут проблемы с покупкой, в России не нашел, хотя опять же не сильно искал, да и заказать например на амазоне не проблема.
Само собой после карты не должно быть процессора, я так понимаю это все понимают 🙂
И роде как, по словам производителя
Using AKM’s multi bit architecture for its modulator the AK4396 delivers a wide dynamic range while preserving linearity for improved THD+N performance
это реальный мультибитник, причем 24х.
Ну и ковыряясь в просторах, решил еще проверить Alpine PXI-H990, надож дать повод для флуда 🙂
По даннным с офф сайта ALPINE
ALPINE F#1 STATUS
Для обеспечения высочайшего качества звучания и поддержки возможностей формата DVD-Audio в процессоре Alpine PXI-H990 используются восемь сверхдорогих ЦАПов Burr-Brown Sign Magnitude 96 кГц/24 бит К-Grade и сложнейший цифровой фильтр типа GIC.
гуглим Burr-Brown Sign Magnitude получаем :
Маркировка PCM1704
Производитель Burr-Brown Corporation (www.burr-brown.com)
Комментарий 24-Bit, 96kHz BiCMOS Sign-Magnitude DIGITAL-TO-ANALOG CONVERTER
Функционал Цифро-аналоговые конверторы (DAC (Digital to Analog Converters))
PCM1704 20 бит, то же, что PCM1702, но только способный принимать 24-битный поток (преобразование все-равно 20-битное)
Т.е. если не наврали с предыдущим «кроликом» у альпа стоит 20 битный а у пионера 24-х 🙂
Но есть одно важное НО
» Грейды :
«L» — самый низкий (Low) — хуже, чем вообще без грейда
«J» — отобранный, лучше, чем безгрейдовый
«K» — отобранный, самый лучший по качеству (лучше «J»)»
PCM1704-K т.е. данный ЦАП очень хорош.
Подводя итоги, не знаю даже что сказать.
Когда вы спрашиваете, или пытаетесь выбрать самостоятельно ГУ, но незнаете на что обратить внимание, яб порекомендовал обратить его именно на то какой внутри ЦАП. Конечно речь идет о выборе не бюджетного варианта.
По идее поиск хороших цапов доступен не только кар писишникам, но и юзерам обычных ГУ, просто нужно рыть даташыты, ну а если твикать, то тут вообще открываются безграничные просторы.
В мануалах сообщества подобной инфы не нашел, надеюсь будет полезна.
Как выбрать преобразователь аудиосигнала
АЦП, ЦАП: зачем нужен преобразователь аудиосигнала?

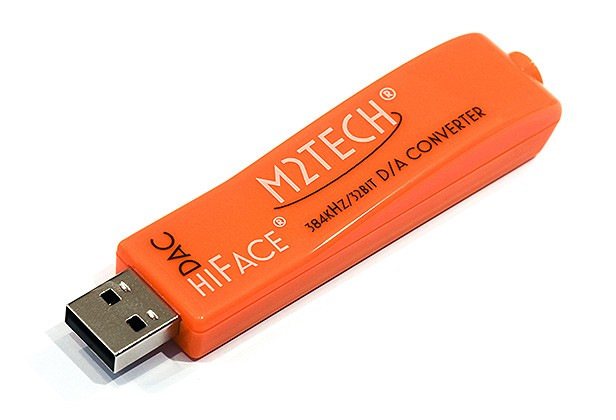

ЦАП – цифро-аналоговый преобразователь – нужен для преобразования аудиосигнала из цифрого формата в аналоговый; обычно, для передачи в усилитель или немедленного озвучивания.
Все современные форматы записи аудио используют цифровое представление. И треки на CD или blu-ray дисках, и mp3-файлы, и музыка с iTunes – все они хранятся в цифровом формате. И для того, чтобы воспроизвести эту запись, её надо преобразовать в аналоговый сигнал – эту функцию и выполняет цифро-аналоговый преобразователь. Встроенный ЦАП присутствует в любом устройстве, воспроизводящем музыку. Но часто бывает, что качество проигрывания одних и тех же аудиофайлов (или треков с одного и того же диска) на разных плеерах заметно отличается. Если при этом используются одинаковые усилители и наушники, значит, проблема в ЦАП плеера.
Аудиосигнал, прошедший через низкокачественный ЦАП
ЦАПы бывают разные: дешевые преобразователи с низким энергопотреблением (часто используемые производителями в мобильных устройствах) имеют низкое быстродействие и малую разрядность, что сильно сказывается на качестве звука.
Кроме того, внешний ЦАП может оказаться очень полезным при прослушивании музыки, записанной в loseless-форматах (форматах записи аудио без потерь качества) с высокой дискретизацией, обеспечивающей максимальное подобие записи и оригинала. Поскольку распространяются такие записи, в основном, через Интернет, часто их прослушивают прямо с компьютера. Но качественная звуковая карта редко встречается на ноутбуках и планшетах, да и встроенные в материнскую плату десктопного компьютера звуковые карты не отличаются высоким качеством. И в этом случае весь смысл прослушивания loseless музыки теряется абсолютно. Ситуацию можно исправить, если на компьютере есть цифровой аудиовыход, например, S/PDIF. Подключив к нему ЦАП с частотой дискретизации и разрядностью не меньшей, чем у прослушиваемой записи, можно получить аналоговый сигнал высокого качества.
Еще один приятный бонус можно получить, приобретя ЦАП с поддержкой Bluetooth. Это позволит слушать отличную музыку на подключенных к преобразователю динамиках, не будучи «привязанным» к нему проводами. Для мобильного компьютера (планшета или ноутбука) это может оказаться очень удобным. Кроме того, с таким преобразователем вы сможете проигрывать музыку с других устройств, поддерживающих Bluetooth и легко переключаться между ними.
АЦП – аналого-цифровой преобразователь – нужен, наоборот, для преобразования аналогового аудиосигнала в цифровой формат. АЦП будет незаменим при оцифровке (переводе в цифровой формат) старых аналоговых записей: на грампластинках, аудио и видеокассетах. Также АЦП потребуется при записи в цифровом виде «живого» звука с микрофона. Плееры с функцией записи и компьютерные звуковые карты имеют встроенный АЦП, но если вам важно качество оцифровки, лучше доверить эту задачу специализированному устройству.
Несмотря на совершенно противоположные задачи, АЦП и ЦАП обладают некоторыми общими характеристиками, оказывающими большое влияние на качество преобразования.
Характеристики преобразователей аудиосигнала.
Для АЦП частота дискретизации определяет, с какой частотой преобразователь будет измерять амплитуду аналогового сигнала и передавать её в цифровом виде. Для ЦАП – наоборот, с какой частотой цифровые данные будут конвертироваться в аналоговый сигнал.
Чем выше частота дискретизации, тем результат преобразования ближе к исходному сигналу. Казалось бы, чем выше этот показатель, тем лучше. Но, согласно теореме Котельникова, для передачи сигнала любой частоты достаточно частоты дискретизации, вдвое большей частоты самого сигнала. С учетом того, что самая высокая частота, различимая на слух – 20 кГц (у большинства людей верхняя граница слышимого звука вообще проходит в районе 15-18 кГц), частоты дискретизации в 40 кГц должно быть достаточно для качественной оцифровки любого звука. Частота дискретизации audio CD: 44.1 кГц, и максимальная частота дискретизации mp-3 файлов: 48 кГц, выбраны как раз исходя из этого критерия. Соответственно, ЦАП, проигрывающий аудиотреки и mp3-файлы, должен иметь частоту дискретизации не менее 48 кГц, иначе звук будет искажаться.
Зеленым цветом показан исходный аудиосигнал, состоящий из нескольких гармоник, близких к 20 кГц. Малиновым цветом обозначен цифровой сигнал, дискретизированный с частотой 44.1 кГц. Синим цветом обозначен аналоговый сигнал, восстановленный из цифрового. Хорошо заметны потери в начале и конце отрезка.
Теоретически, такой частоты дискретизации должно быть достаточно, но практически иногда возникает надобность в большей частоте: реальный аудиосигнал не полностью отвечает требованиям теоремы Котельникова и при определенных условиях сигнал может искажаться. Поэтому у ценителей чистого звука популярны записи с частотой дискретизации 96 кГц.
Частота дискретизации ЦАП выше, чем у исходного файла, на качество звука не влияет, поэтому приобретать ЦАП с частотой дискретизации выше 48 кГц имеет смысл, только если вы собираетесь прослушивать с его помощью blu-ray и DVD-аудио или loseless музыку с частотой дискретизации, большей 48 кГц.
Если вы твердо нацелились на приобретение преобразователя с частотой дискретизации выше 48 кГц, то экономить на покупке не стоит. ЦАП, как и любое другое аудиоустройство, добавляет в сигнал собственный шум. У недорогих моделей шумность может быть довольно высокой, а с учетом высокой частоты дискретизации, на выходе такого преобразователя может появиться опасный для динамиков ультразвуковой шум. Да и в слышимом диапазоне шумность может оказаться настолько высокой, что это затмит весь выигрыш от повышения частоты дискретизации.
Чем выше разрядность, тем выше точность измерения или восстановления амплитуды сигнала
Разрядность – вторая характеристика, непосредственно влияющая на качество преобразования.
Разрядность ЦАП должна соответствовать разрядности аудиофайла. Если разрядность ЦАП будет ниже, он, скорее всего, просто не сможет преобразовать этот файл.
Треки audio CD имеют разрядность 16 бит. Это подразумевает 65536 градаций амплитуды – в большинстве случаев этого достаточно. Но теоретически, в идеальных условиях, человеческое ухо способно обеспечить большее разрешение. И если о разнице между записями с дискретизацией 96 кГц и 48 кГц можно спорить, то отличить 16-битный звук от 24-битного при отсутствии фонового шума могут многие люди с хорошим слухом. Поэтому, если ЦАП предполагается использовать для прослушивания DVD и Blu-ray аудио, следует выбирать модель с разрядностью 24.
Чем выше разрядность АЦП, тем с большей точностью измеряется амплитуда звукового сигнала.
При выборе АЦП следует исходить из того, какие задачи с его помощью предполагается решать: для оцифровывания «шумных» аудиозаписей со старых магнитофонных лент высокая разрядность АЦП не нужна. Если же вы планируете получить качественную цифровую запись со студийного микрофона, имеет смысл воспользоваться 24-битным АЦП.
Количество каналов определяет, какой звук сможет преобразовывать устройство. Двухканальный преобразователь сможет обрабатывать стерео и моно звук. Но для преобразования сигнала формата Dolby Digital или Dolby TrueHD понадобится, соответственно, шести- или восьмиканальный преобразователь.
Соотношение сигнал/шум определяет уровень шума, добавляемого в сигнал преобразователем. Чем выше этот показатель, тем более чистым остается сигнал, проходящий через преобразователь. Для прослушивания музыки нежелательно, чтобы этот показатель был ниже 75 дБ. Hi-Fi аппаратура обеспечивает минимум 90 дБ, а высококачественные Hi-End устройства способны обеспечить отношение сигнал/шум в 110-120 дБ и выше.
Преобразователи аудиосигнала скорее относятся к студийному и домашнему оборудованию, поэтому питание большинства преобразователей производится от сети 220В. Но существуют и преобразователи, которые питаются от аккумуляторов и могут быть использованы автономно. Это может оказаться удобным при использовании преобразователя с мобильным устройством – ноутбуком, планшетом, смартфоном или плеером.
Некоторые преобразователи получают питание через разъем micro-USB, при этом получать (или передавать) аудиосигнал через этот разъем они не могут. Если вам важно, чтобы ЦАП мог читать аудиофайлы на USB-носителях, перед покупкой убедитесь, что USB на устройстве используется не только для питания.
Варианты выбора.
Если вам нужно устройство, с помощью которого можно будет оцифровать старые магнитофонные записи или записать на компьютер звук с микрофона, вам нужен аналогово-цифровой преобразователь. Цены на них начинаются от 1100 рублей.
Если вы желаете получить устройство для качественного проигрывания аудифайлов со смартфона с возможностью беспроводного соединения, выбирайте среди ЦАП с поддержкой Bluetooth. Такое устройство обойдется вам в 1400-1800 рублей.
Если же вы желаете услышать все богатство звука, записанного в loseless-формате с высокой частотой дискретизации и битностью 24, вам понадобится соответствующий ЦАП. Стоить он будет от 1700 рублей.
