Водонепроницаемый генератор на авто
Генератор 190 А с водяным охлаждением
Перехожу понемногу к обвесу мотора.
Прежний генератор был, как мне показалось, слабоват, всего 980 Вт, ток в нагрузке 70 А.
Предполагается что машина будет передвигаться не только по дорогам, а еще и вне дорог. Для этих условий был выбран генератор с защищенным щеточным узлом и водяным охлаждением.
Мощность генератора 2,6 кВт, выдаваемый ток 190 А, производитель генератора Hitachi.
Генератор устанавливается на автомобили, Volkswagen Tuareg и Audi, в связи с этим у него другое крепление на моторе. Для установки на двигатель Mercedes OM 603 пришлось изготовить новое крепление. Первое что сделал это перенес точки отверстий на лист металла.

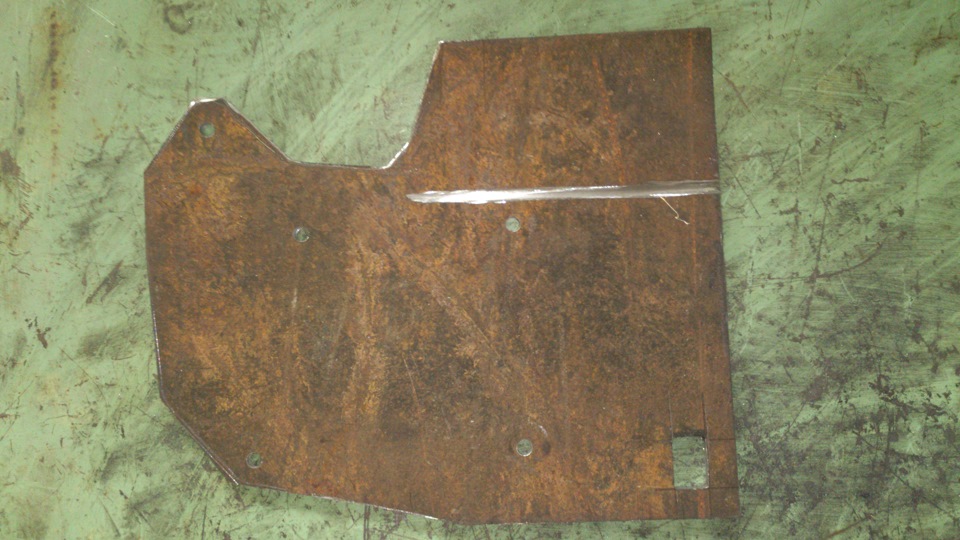

Дальше обрезка по контуру, пропил для удобства загиба, сверление отверстий.

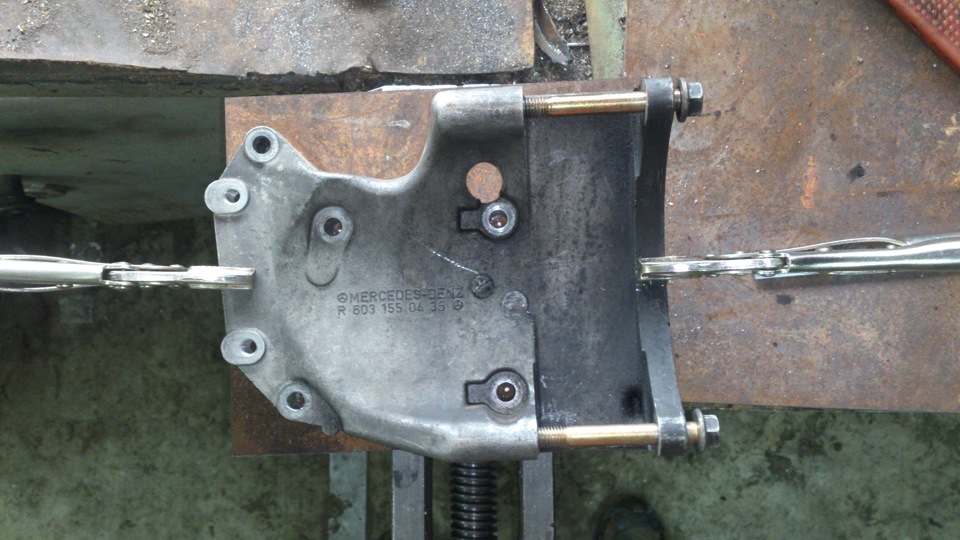

Примерка и снятие размеров. Размеры снимал относительно шкива коленвала и шкива помпы, для установки генератора параллельно шкивам. Торец кронштейна сделан строго параллельно шкивам, Установку шарниров крепления генератора устанавливал уже на столе с привязкой размеров к торцевой плоскости кронштейна.

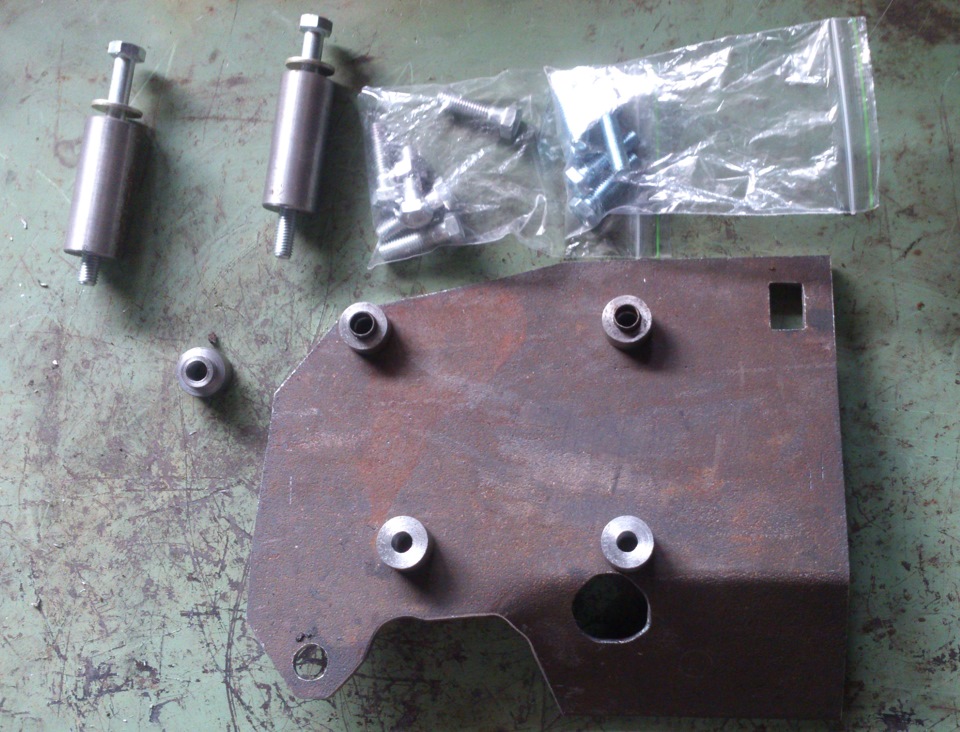

Заказал у токаря, втулки для крепления кронштейна к двигателю и шарниры для крепления генератора.
Для точной установки втулок на кронштейн, рассверлил отверстия вставил втулки закрепил на моторе и прихватил по очереди сваркой.
Ниваводам.)) дело в генераторе) под водой или по суше!
водонепроницаемый генератор на ниву 2121 это он или он вовсе не герметичен.
ГАЗ 69А 1971, двигатель бензиновый 2.7 л., 65 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 7
Это Г221А. По конструкции Не герметичен, но забирает воздух на охлаждение через шноркель в крышке вроде как из более чистой и сухой зоны…Этож Нива 🙂
спасибо). я вот думал уже сделать туда отводную трубу в кастрюлю карбюратора)
совсем не герметичен, за лопостями видны отверстия, которые дают воде возможность все залить. Если хочешь руками потрогать, пиши, есть такой в наличии. по сути это копеечный с крышечкой.
у тебя есть герметичный? у меня на нивке стоит выше указанный) я думал он герметичен))
а оказывается обыный.(( теперь в брод неполезу. буду переносить его повыше.))
не, греметичного нету, есть такой же. без дела лежит
совсем не герметичен, за лопостями видны отверстия, которые дают воде возможность все залить. Если хочешь руками потрогать, пиши, есть такой в наличии. по сути это копеечный с крышечкой.
так выходит что с этим геной под воду незя нырять. да.
можно, но ему от этого не очень хорошо. если ненадолго может и ничего страшного, если надолго, то генерить перестает, потом вероятно просохнет и будет работать, а может и не будет.
Автомобильные генераторы с жидкостным охлаждением
Подавляющее большинство автовладельцев прекрасно представляют себе, что такое автомобильный генератор, как он выглядит, как подтянуть ремень генератора и даже как он работает.
Стальной корпус с решеткой для вентиляции, статор, ротор и все. Но некоторые автомобили имеют более сложные устройства. Речь идет о автомобилях высокого класса и специального назначения.
Такие автомобили оснащаются генераторами с жидкостным охлаждением. Дело в том, что автомобили высокого класса, или специальные автомобили расходуют большое количество электричества на работу опций.
Преимущества
Высокая мощность – сильный нагрев генератора. Поэтому его охлаждают жидкостью. Есть еще несколько преимуществ такой конструкции: водяная рубашка служит звукоизоляцией, корпус генератора становится герметичным. Главные недостатки: ремонт стартеров и генераторов обычной конструкции можно выполнить повсеместно
Генераторы с жидкостным охлаждением подключаются к системе охлаждения двигателя через отдельный контур. Отсюда появляются проблемы, присущие системам охлаждения практически всех автомобилей с пробегом: накипь, течи, воздушные пробки, проблемы с работой термостата, перегрев генератора.
Противоречия
Система охлаждения генератора – более тонкая материя, нежели охлаждение двигателя. Проблемы охлаждения в нем проявляются быстрее, и они чреваты быстрым отказом генератора.
Генераторы с водяным охлаждением – один из многих камней преткновения престижных б/у автомобилей, которые у нас стремятся купить из-за доступной цены.
Видео
Щетки – слабое место генератора. Есть бесщеточные варианты, но их мало используют. Почему?
Если автомобильный генератор выходит из строя, то самой распространенной причиной является износ щеточного узла. Однако давным-давно изобретены бесщеточные генераторы – почему же они до сих пор не вытеснили своих якобы менее продвинутых «конкурентов»?
Самая распространенная и массовая на сегодня конструкция автомобильного генератора – с использованием графитовых щеток, подающих напряжение на обмотку ротора (так называемую «катушку возбуждения») через пару вращающихся скользящих контактов в виде медных колец на валу ротора. Подобное решение применяется на большинстве автомобилей за редким исключением, ибо оно отработано и за десятилетия подтвердило свою практичность.
В такой конструкции крайне просто и эффективно реализовано поддержание стабильного напряжения в бортсети автомобиля на любых оборотах двигателя и, соответственно, генератора – электронный блок стабилизации напряжения (который по старинке принято именовать «реле-регулятором») отслеживает уровень напряжения на выходе и уменьшает или увеличивает ток в катушке возбуждения. Как только напряжение проседает, ток увеличивается. Как только оно приближается к верхнему пределу 14,2 вольта – уменьшается. Этот процесс идет быстро и непрерывно, и в результате мы имеем стабильное напряжение и на холостых оборотах, и на высокой скорости.
Щеточный узел – сухой и слабо защищенный от песка и влаги. А все, что открыто и трется без смазки, постепенно изнашивается и отказывает. Именно щеточный узел является наиболее частым источником выходов генератора из строя. Тем более что он обычно еще и неразборно совмещен с электронным блоком стабилизации напряжения («реле-регулятором»).
Однако в последние годы слово «БЕСщеточный» (или его аналог «бесколлекторный») на слуху у «широких народных масс» (с) – оно стало известно даже относительно далеким от техники людям. В самых разных сферах быта активно пропагандируются бесщеточные электромоторы – сегодня на них летают квадрокоптеры, крутятся шуруповерты, косят газоны триммеры и работают прочие механизмы и гаджеты. Даже откровенным гуманитариям уже успешно внушили, что «щетки – это плохо: они изнашиваются, отказывают, греются и вызывают потери тока». Почему же в автомобильном генераторе щеточный узел до сих пор не исчез, тогда как в последнее время от него все чаще отказываются даже в моторчиках дешевых детских игрушек?!
Может быть, потому, что на бесколлекторные (или же бесщеточные – как больше нравится) технологии массово переводятся электромоторы, а мы-то ведем речь про генератор? Нет, дело не в этом. Тут как раз никаких препятствий нет. Электромотор и электрогенератор – чрезвычайно похожие по своей сути электрические машины, вдобавок зачастую обратимые: мотор способен вырабатывать ток, если его вращать принудительно, а генератор может выполнять роль мотора, если на него опять же подать ток извне.
Использовать бесщеточный генератор в автомобиле можно, это давно реализовано и практикуется. Однако выпускаются подобные генераторы весьма ограничено и массовыми почему-то не стали… Почему?
Сделать автомобильный генератор бесщеточным в принципе не так сложно. Для чего, собственно, нужны щетки? Чтобы подать через них питание 12 вольт на катушку возбуждения внутри вращающегося ротора. После чего сегментный ротор с катушкой, на которую подан постоянный ток от аккумулятора, становится многополюсным электромагнитом и порождает возникновение тока в неподвижной обмотке – в статоре.
Убрать скользящий щеточный контакт в автомобильном генераторе возможно за счет особой конструкции ротора. Для этого ротор делают удлиненным, а катушку возбуждения выполняют в виде внешнего кольца и неподвижно закрепляют на статоре. Ведь для работы генератора ротор должен стать магнитом, а как намагничивать ротор – катушкой внутри, или катушкой снаружи – непринципиально…
Первые бесщеточные генераторы с неподвижной катушкой возбуждения встречались на автомобилях и полвека назад, и даже раньше. Как правило, ставили их на коммерческий транспорт (дальнобойные грузовики) и сельскохозяйственные и строительные машины (комбайны, трактора, бульдозеры и т. п.). Первым была важна увеличенная надежность и уменьшенная вероятность отказов на длинных перегонах пути, а вторым – защита от постоянно сопровождающих их при работе абразивной пыли и влаги, способных быстро убивать щеточный узел, проникая в генератор через вентиляционные щели. В принципе, в ограниченных объемах используются они в подобных машинах и по сей день.
Однако, согласитесь: генератор, не боящийся воды и пыли, с увеличенным сроком службы благодаря отказу от трущихся насухую деталей – это весьма недурственно! Причем неплохо для любого генератора, а не только для установленного на грузовике или комбайне! Почему же технология не распространилась на массовый легковой сегмент? Причин тут несколько.
Все это и ряд других факторов ограничивали и продолжают ограничивать распространение таких генераторов. А после эволюционной оптимизации генераторов со щетками (ставших мощнее, компактнее, линейнее и т. п.) преимущества «бесщеточников» оказались еще менее выраженными. Несмотря на явно изнашивающиеся пары трения медь-графит, реально щеточные генераторы ходят весьма долго и их не принято считать потенциально проблемным узлом автомобиля, требующим инновационных вмешательств.
Впрочем, в ряде случаев бесщеточные генераторы имеют актуальность не только на фурах и тракторах. К примеру, щеточного узла нет на некоторых генераторах ряда дизельных кроссоверов BMW и Mercedes. В их моторах применяются генераторы повышенной мощности (180-190 ампер) с водяным охлаждением, которые прикручиваются своей задней крышкой к крышке водяной рубашки двигателя с соответствующим отверстием, как бы «затыкая его своим задом», и, таким образом, частично омываются антифризом. В конструкции мощных водоохлаждаемых генераторов щетки сильно затрудняют компоновку и обслуживание, поэтому от них иногда отказываются. Также серийно встречаются такие генераторы в некоторых комплектациях серьезных рамных внедорожников типа Nissan Patrol. А уазисты любят внедрять в свои тюнингованные «котлеты» не боящиеся купания в болоте 110-амперные бесщеточные генераторы от автобусов ПАЗ. Ну а алтайский завод тракторного электрооборудования еще с советских времен (и, кажется, по сей день!) производит небольшими тиражами бесщеточный генератор для моделей ВАЗ классического (01-07) и раннего переднеприводного (08-099) семейств.
Тем не менее в конечном итоге все решает экономика и отчасти инжиниринг. На сегодняшний день в массовом потребительском автопроме надежность простейшего щеточного генератора принята за образец баланса цены, живучести и ремонтопригодности. И отходят от этого канона лишь в относительно редких случаях, когда проектирование технически сложного, продвинутого и достаточно дорогого автомобиля неизбежно требует усложненных и недешевых решений…
Немного о наивности и чудогенератрах.
