Что такое пневмоподвеска и для чего она нужна
Что такое пневмоподвеска и для чего она нужна
Современные автомобили оснащаются различными типами подвесок, однако в подавляющем большинстве случаев используются те их разновидности, которые в качестве основных демпфирующих элементов включают в себя телескопические гидравлические амортизаторы и винтовые пружины. Пневматические же конструкции применяются пока не столь широко, а если и устанавливаются, то преимущественно на автомобилях премиального класса и коммерческих транспортных средствах. Во многом поэтому у многих не очень искушенных в тонкостях и особенностях конструкции техники автомобилистов возникает вопрос: что такое пневмоподвеска и зачем ее используют?
Что такое пневмоподвеска
Пневматической принято называть такую подвеску автомобиля, в которой для достижения определенного положения его кузова относительно поверхности дорожного полотна используются специальные баллоны, наполненные воздухом и при этом являющиеся одними из основных элементов конструкции.
Что касается легкового автомобильного транспорта, то пневмоподвески чаще всего используются в конструкции представительских авто, а также дорогих внедорожников. Гораздо шире пневматические подвески используются в грузовых автомобилях, причем не только тех, что имеют относительно небольшую грузоподъемность, но и в магистральных и седельных тягачах.
Что входит в конструкцию пневмоподвески
Конструкция пневмоподвески
Пневматическая подвеска состоит из таких основных конструктивных частей, как:
Упругие элементы или пневмоподушки;
Компрессор;
Ресивер;
Система управления.
Что такое пневмоподвеска и для чего она нужна, изображение №10
Каждый из этих компонентов пневмоподвески играет определенную роль.
Упругие элементы. В качестве упругих элементов в пневмоподвесках используются пневматические баллоны. Они устанавливаются по одному на каждое колесо, а основная их функция состоит в том, чтобы удерживать кузов машины на определенной высоте относительно дорожного покрытия. Пневмобаллоны изготавливаются из плотной многослойной резины, заполняются сжатым воздухом. Чаще всего они имеют форму «таблеток», разделенных на несколько секций. Встречаются также и пневмобаллоны, монтируемые непосредственно на стойках амортизаторов, и в таких случаях они являются заменой витым пружинам.
Компрессоры. Поскольку подвеска является пневматической, то для выполнения ею своих функций она требует наличия источника сжатого воздуха. Таковым является компрессор, с помощью которых он закачивается в упругие элементы. Конструктивно он состоит из таких частей, как осушитель воздуха и электрический двигатель, а также нескольких электромагнитных клапанов, обеспечивающих следование сжатого газа по определенному контуру. В зависимости от того, какое именно количество этих клапанов имеется в системе, упругие элементы могут накачиваться или по отдельности, индивидуально, или же попарно.
Ресивер. Из компрессора сжатый воздух попадает в упругие элементы не напрямую, а через так называемый ресивер. Он представляет собой металлический баллон, имеющий емкость от 3 до 10 литров. Именно в него закачивается воздух, который далее через магнитные клапаны следует в упругие элементы. Ресивер позволяет осуществлять корректировку характеристик подвески без включения компрессора, за счет имеющегося в нем запаса сжатого воздуха.
Система управления. Любая современная пневмоподвеска в обязательном порядке оснащается собственной системой управления, включающей в себя датчики:
Текущего уровня кузова машины над дорожным покрытием;
Ускорения транспортного средства;
Давления в системе;
Температуры компрессора.
Информация от них поступает в электронный блок управления, который ее обрабатывает в режиме реального времени и формирует сигналы, передающиеся на исполнительные устройства. Практически всегда блок управления пневматической подвеской находится в тесном взаимодействии с системой курсовой устойчивости и электронным блоком управления (ЭБУ) двигателя. Что касается исполнительных устройств, то таковыми являются клапаны создания, поддержания и сброса давления, а также реле включения компрессора.
Как работает пневмоподвеска?
Кнопки управления пневмоподвеской
Функционирование пневматической подвески современного автомобиля основано на том, что в зависимости от дорожной ситуации и положения кузова авто относительно дороги в пневматических подушках изменяется давление. При его увеличении упругие элементы становятся жестче, а клиренс машины возрастает. Если давление падает, то происходит обратный процесс.
Обычно предусмотрено три режима работы пневмомподвесок:
Нормальный;
Повышенный;
Пониженный.
В нормальном режиме пневматические подвески функционируют тогда, когда транспортные средства следуют по ровным дорогам с твердым покрытием на скоростях, не превышающих 100 км/ч. Если передвижение происходит на низких скоростях, то клиренс повышается, причем это делается водителем вручную, с помощью установленного в кабине переключателя. Чаще всего этот режим используется при движении по бездорожью. При езде по дорогам с ровным твердым покрытием со скоростями, превышающими 100 км/ч, используется пониженный режим. Переключение в него также осуществляется водителем вручную.
Автоматическая корректировка осуществляется тогда, когда автомобиль проходит повороты. Производится она путем закачивания в соседние подушки большего количества воздуха для того, чтобы снизить боковые крены. После того, как поворот пройден, «лишний» воздух стравливается через клапаны.
Разновидности пневмоподвесок
Разновидности пневмоподвесок
В современных автомобилях используется три вида пневматических подвесок:
Одноконтурная;
Двухконтурная;
Четырехконтурная.
Что такое пневмоподвеска и для чего она нужна, изображение №11
Одноконтурная пневматическая подвеска является, по сути дела, вспомогательной и устанавливается пикапы и небольшие грузовики совместно с основной. Она монтируется только на одну ось, причем чаще всего на заднюю для того, чтобы обеспечить возможность регулирования ее жесткости в зависимости от степени загруженности авто.
Двухконтурные пневматические подвески могут устанавливаться как на две оси автомобиля одновременно, так и на одну ось. Во втором случае автомобилист получает возможность регулировать положение колес самостоятельно.
Что касается четырехконтурных пневмоподвесок, то они являются наиболее сложными и включают в себя все те элементы, которые описаны выше.
Плюсы и минусы пневмоподвески
Главным плюсом пневмоподвески является очень высокая степень адаптивности. Она позволяет быстро, просто и точно настраивать такие параметры, как клиренс и жесткость.
Автомобили, на которых установлены пневматические подвески, обладают лучшей управляемостью. Особенно хорошо это проявляется при прохождении поворотов. Кроме того, пневмоподвеска обеспечивают водителю и пассажирам больший комфорт при поездках, поскольку они лучше, чем подвески традиционные, демпфируют горизонтальные колебания кузовов автомобилей, особенно при движении по дорогам с покрытием низкого качества и бездорожью.
Есть у пневматических подвесок и минусы. Основными из них являются сложность конструкции и высокая стоимость обслуживания. Кроме того, пневмоподвески достаточно чувствительны к воздействию низких температур, что особенно актуально в российских климатических условиях.
Как подобрать пневмобаллоны в пружину — личный опыт
Здравствуйте. За прошедший месяц, я помог установить три десятка комплектов пневмоподушек в подвеску машин самых разных марок, по всей стране. Пневмоэлементы устанавливали сами водители, я помогал им консультациями и личным опытом. Реакция водителей после установки только позитивная, в основном это удивление от улучшения поведения машины на дороге.
В самом процессе установки резиновых элементов внутрь пружины нет ничего сложного, но есть нюансы. Вот о них и поговорим. Мой первый и главный вопрос который я задаю водителям «какие у вас размеры пружин». Потому что это важно! Пружин на рынке много и на машинах одной модели, могут стоят совершенно разные пружины. Конечно, есть статистика, и я с вероятностью 90% подберу баллон по марке и модели, но всегда рекомендую не полениться и заглянуть вниз. От правильно подобранной пневмоподушки зависит качество вашей езды. Итак, замеряем.
Внимание! Все замеры делаются на свободно стоящей на земле машине.
1.) Внутренний диаметр пружины. Пневмобаллоны бывают 85 мм и 110 мм в диаметре. При накачивании воздухом, он расширяется на 30%. Если пружина слишком узкая, то пневмобаллон не влезет.

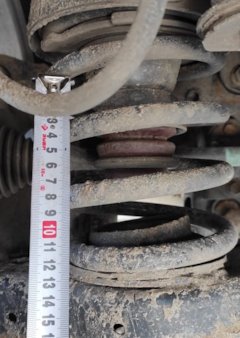

2.) Высота пружины. Замеряем свободное пространство внутри пружины. Пневмобаллоны по высоте бывают трех размеров: 15 см, 20 см и 23 см. При накачивании, баллон увеличивается в высоту процентов на десять.
3.) Проставки. Если пружина слишком высокая, то для добора сантиметров устанавливают проставки высотой 1,5 см. Две проставки идут в комплекте с баллонами.
4.) Тип пружины. Мы выделяем четыре типа пружин: цилиндр, бутылка, бочка и конус. Зауженная по бокам пружина имеет меньшее свободное пространство внутри. Это влияет на выбор пневмоподушки.

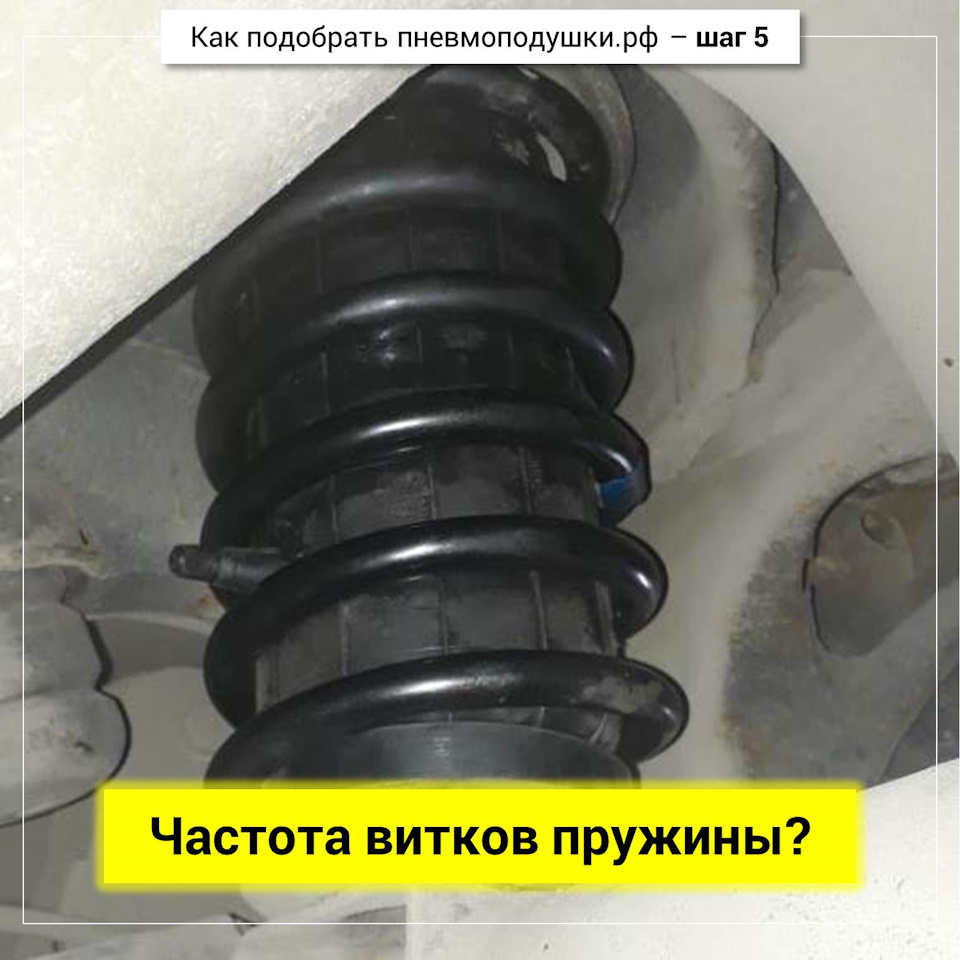

5.) Частота витков и их толщина. Обычно, самый простой способ установки пневмобаллона в пружину, это стравить из него воздух, смазать силиконом и просунуть между витками пружины. Иногда это не получается сделать, витки слишком близко, толстостенный усиленный баллон не проходит даже с откачанным воздухом. Приходится снимать пружину для установки.

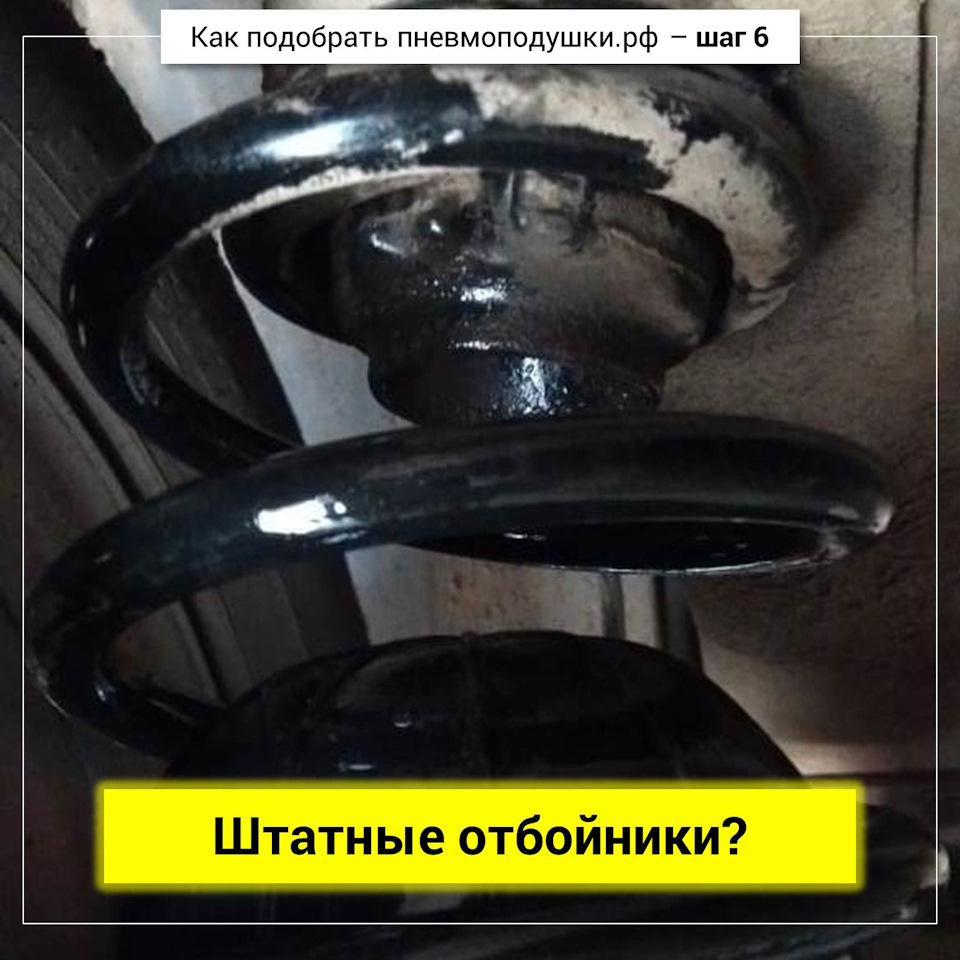

6.) Штатные отбойники. Функция резинового отбойника не дать виткам пружины сомкнуться на кочках и ямах, исключить пробой подвески. Пневмобаллоны берут на себя эту функцию и полностью исключают пробой. Нужда в штатных отбойниках отпадает и его можно демонтировать. Но если он не мешает, то оставляйте, пусть будет дополнительной опорой для пневмобаллона.
7.) Элементы крепежа. В некоторых моделях внутри пружины присутствуют элементы крепежа сверху и снизу. Ситуация решается с помощью резиновых проставок, в которых вырезаются необходимые пазы. Несмотря на то, что у пневмобаллона толстые стенки, 14 мм вверху и внизу, дополнительная защита от выступающих элементов крайне необходима. Иногда нужно ставить проставки с обеих сторон.
8.) Отверстие снизу. Если есть отверстие внизу, то вы можете установить баллон с нижним штуцером.
Сразу скажу, боковой штуцер ничем не хуже. Витками он не перерубится, накачанный баллон не даст пружине сомкнуться. Обратите внимание, накачанный баллон! Не рекомендуются полностью стравливать воздух и оставлять в пружине пустой пневмобаллон. Штуцер расшатывается и начинает травить только когда баллон провернулся и пипка оказалась непосредственно под витком, либо из-за неграмотной установки комплекта шлангов для подкачки. Нижний штуцер исключает такие ситуации, но в некоторых моделях, торчащий штуцер может стать самой низкой частью автомобиля, особенно при подключении шланга подкачки.
Итак, мы рассмотрели основные моменты, которые нужно знать при выборе пневмоподушки в подвеску.
Крайний вопрос и самое главное сомнение. А нужны ли пневмобаллоны или пневмоподушки в пружину? Приведу только один факт в качестве довода. Водители, которые продали старую машину вместе с установленными пневмобаллонами, сразу же ставят комплект баллонов при покупке нового автомобиля. Вопросов не задают, берут без сомнений.
Пробуйте и вы. Нет лучшего советчика чем свой собственный личный опыт.
С уважением, Павлов Павел,
ваш личный консультант по пневмоподушкам.
Задавайте вопросы в комментариях или по тел. +7 922 744 5033
Наша страница на DRIVE2:
Комментарии 465
Здравствуйте
Подскажите есть ли вариант баллонов на Kia Sorento xm fl 2015 год?!
Здравствуйте. У вас ситуация грустная. Пружина низкая и внутри большой отбойник. Даже если снять отбойник, то получается свободной высоты 10см. Самый низкий баллон у нас 147мм. Его туда не поставить, а если засунуть то его заломает. На всякий случай проверьте какая обстановка у вас в пружине. Если на стоячей машине наберем высоту хотя бы 135мм, то можно попробовать поставить баллоны S 147*85мм. На фото KIA Sorento XM FL только 2017 года.
Здравствуйте, на а6 с6 седан что посоветуете?
Здравствуйте. У вас пружина невысокая, типа бочка — заужена с обоих сторон. На ауди А6 обычно ставят баллоны S 147*85мм. Ниппель боковой. Цена за комплект 2450р. Предложение актуально если высота внутри пружины на стоящем авто от 140 до 165мм. Если больше то нужна вторая проставка. Если еще больше, например 190 и выше, то нужны баллоны М 200*85мм. И ещё одну проверку сделайте, если между витками пролезает два пальца, значит боковой ниппель можно использовать. Если расстояние меньше 2 см, то нужно думать про торцевой-нижний ниппель, а для него нужно отверстие снизу. На фото пример пружины с А6С6
Добрый день, паджеро 4, 3.8. Пружины айромен лифт +4 и нагрузка + 200, но есть посадка при загрузке, какие балконы посоветуете, и комплект, увиличения клиренса большеинемнадо
У вашей пружины внутренний диаметр 113мм, а длина 340мм, 9 витков. При нагруженной машине высота пружины уменьшается от 1/3 до 1/2, получается коридор возможных высот от 23 до 18см. Между витками меньше 2см, боковой ниппель исключаем. Теоретически, в верхней границы коридора высот, вам подойдет баллон LI 230×110 с торцевым ниппелем. Но он может увеличить клиренс, чего вы не хотите делать. Можно поставить баллоны MI 200×85 он раздуется до стенок пружины на давлении 1,2 атм. Но это все в теории. Нет ничего лучше реальных размеров. Уточните два размера — внутренний диаметр пружины и свободную высоту внутри пружины на стоящем авто. Также обратите внимание есть ли отверстие снизу под торцевой ниппель. И есть ли сверху внутри пружины торчащий элемент типа отбойника. Это если хотите подобрать точно тютелька в тютельку. Ну а если делать как большинство продавцов баллонов, то я могу сказать что по каталогу вам подходят баллоны LI 230×110мм с торцевым ниппелем. Цена комплекта 3750 руб. Это так в среднем по «больнице» ставят на Паджеро четвертые.
У вас Suzuki Swift (Стриж) 5-го поколения, информации минимум. Машина достаточно легкая, поэтому если поставить баллоны большие по высоте, то можно сильно поменять ходовые качества машины. Хорошо бы знать точный размер высоты внутри пружины на стоячей машине. По моим прикидкам, высота будет в коридоре от 160 — до 190мм. Это самые спорные размеры, когда можно поставить баллоны S 147*85мм и дополнительные проставки, либо баллоны M 200*85мм без проставок. В первом случае может оказаться мало, во втором может получиться много. Ниппель боковой, так как снизу отверстия нет. Между витками вроде больше 2 см. Фотографии цепляю следом
Это фото от Suzuki Swift 2007 года, на два поколения меньше. Здесь видно что баллоны ставятся диаметром 85мм, а вот по высоте нужно уточнять, фотография сделана на под-домкраченой машине.
Вот варианты, которые могут вам подойти, в зависимости от высоты внутри пружины. (странно, что ответы к комментарию добавляются в обратном порядке. Самый первый комментарий оказался внизу.)
Пневмобаолон снаружи пружины — понятно, а внутри… Он же расширяется! И соответственно трется о пружины и изнашивается!
Поток постоянных клиентов гарантирован.
Пневмобаолон снаружи пружины — понятно, а внутри… Он же расширяется! И соответственно трется о пружины и изнашивается!
Поток постоянных клиентов гарантирован.
На фото баллон после двух лет жесткой эксплуатации

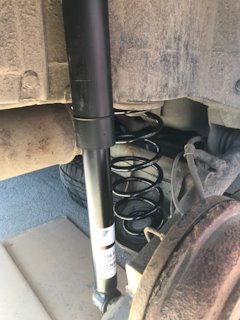

🔧 Амортизаторы автомобиля — для чего нужны? Какие выбрать? 🚗 🚘
Не все автовладельцы воздают амортизаторам должное. Многие из них накатывают сотни километров, не обращая внимания на отчаянный стук спереди или сзади. Некоторым просто не хочется ехать в автосервис. В данной статье мы поговорим для чего нужен автомобильный амортизатор и как проверить его на неисправности. Какие бывают амортизаторы и какой лучше выбрать?
🔎 Для чего нужен автомобильный амортизатор?
Основная задача автомобильного амортизатора – гасить вертикальные колебания. Кроме того, нельзя забывать и о влиянии амортизаторов на разгонную и тормозную динамику автомобиля.
Так, при разгоне автомобиль «приседает» назад, нагружая задние и разгружая передние колеса, снижая тем самым их сцепление с дорогой. При торможении наблюдается обратная картина. Основная нагрузка ложится на передние колеса, а задние лишь слегка притормаживают. И в той и в другой ситуации идеальным было бы состояние, при котором автомобиль сохранял бы свое нормальное «горизонтальное» положение. Примерно та же картина и при маневрировании, но здесь нагрузка смещается не по осям, а по сторонам автомобиля.
Резюмируя, можно сказать, что главной задачей амортизаторов является удержание колеса в постоянном контакте с дорогой во избежание потери контроля над автомобилем. Для чего колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление. Современные тенденции сводятся к тому, что, к примеру, пружины или рессоры лишь поддерживают вес автомобиля. Всю остальную работу берут на себя именно амортизаторы, как более точный инструмент. Вот почему так важен их правильный выбор.
🔎 Какие бывают амортизаторы?
Наиболее распространены амортизаторы двух видов – гидравлические и газогидравлические (часто их называют газонаполненными или просто газовыми). В гидравлических амортизаторах гашение колебаний упругих элементов подвески происходит просто за счет перетекания жидкости (обычно это масло) из одного резервуара в другой и обратно через систему клапанов. В газогидравлических также присутствует жидкость, однако она предварительно “поджата” небольшим объемом газа, который, в отличие от жидкости, имеет свойство сжиматься.
К слову, у газогидравлических амортизаторов есть “классический” недостаток, особенно ярко проявляющийся на наших дорогах. При неизбежной тряске воздух вспенивает масло и создает “воздушные ямы” в работе амортизатора. При интенсивной же вибрации возникают воздушные пузырьки низкого давления, что не только снижает эффективность работы амортизатора, но и довольно быстро приводит его в негодность. Срабатывает эффект кавитации, когда мелкие пузырьки просто разъедают стенки и другие детали устройства.
В переднеприводных автомобилях, столь популярных сегодня, сосуществуют два принципиально разных вида амортизаторов – классические задние и передние, типа McPherson. McPherson – это амортизаторы с телескопической гидравлической передней стойкой довольно сложной конструкции.
🔎 Как проверить неисправность автомобильных амортизаторов?
Исправные амортизаторы. Не чувствуешь тряски и вибрации, да и шума в автомобиле меньше. Состояние амортизаторов сказывается на всем, что связано с автомобилем. Плохие амортизаторы – это и ухудшенный разгон машины, и проблемы с плавностью хода, торможением, прохождением поворотов и преодолением подъемов и спусков – словом, все, что способно привести к аварии из-за увеличившегося вследствие вибрации проскальзывания колес.
Между тем, самостоятельная проверка исправности амортизатора весьма проста. Достаточно визуальным осмотром определить, нет ли потеков жидкости на корпусе амортизатора, а затем интенсивно покачать автомобиль по очереди за каждый угол, нажав на крыло или бампер три-четыре раза. После этого кузов должен совершить лишь одно “возвратное” движение до номинального уровня. Если же машина качается дольше или при этом слышны отчетливые стуки, амортизатор можно считать неисправным и его стоит заменить.
Какие амортизаторы лучше поставить?
В отличие от различных «расходных материалов», замена амортизатора влияет на соотношение комфорт/управляемость довольно-таки значительно. Необходимо заметить, что когда вы улучшаете один параметр, ухудшается другой. А вот что важнее и насколько — вам следует определиться самим, всё равно не получив квалифицированной консультации специалистов вам не обойтись. А вообще вам следует знать, что многие автопроизводители всегда указывают, какие амортизаторы подходят для вашего автомобиля.
Данный подход тоже оправдан, так как большинство амортизаторов специально рассчитаны только под определенный автомобиль. В любом специализированном магазине имеется каталог, по которому вы можете выбрать, какой амортизатор подходит для вашего авто.
Имеется ещё один аспект, который касается только отечественной автотехники — чтобы угнать за низкой себестоимостью, многие российские автомобили покидают конвейер «на том, что подешевле». Я думаю, вы сами хорошо понимаете, что управляемость данной комплектации оставляет желать лучшего. Вообще то, вам и не нужно знать, какие амортизаторы стоят в вашем авто, это следует знать работникам, обслуживающим ваш автомобиль.
Единственно, на что следует обратить внимание — нравится ли вам поведение своего автомобиля или нет. Но если вы умеете ценить управляемость, прекрасно справляетесь с критическими режимами, то хотите ли вы этого или нет, вам придется разобраться в настройках подвески. А если вы являетесь спокойным водителем, редко выбираетесь за городскую черту, то есть большая вероятность того, что за всю свою жизнь вы так и не узнаете, какие у вас стояли амортизаторы.
Следующий немаловажный параметр — это цена. Может отличаться на разные типы амортизаторов от разных производителей на порядок, а то и больше. А вот целесообразность — отдельная песня. Статья опубликована в сообществе Автомобильные истории. Нет смысла ставить на подержанную технику дорогие амортизаторы, а кузова подержанных российских автомобилей «по жизни» довольно хлипкие, на жестких спортивных амортизаторах умирают очень быстро. Поэтому снова и снова отправляем вас к специалистам, которые подскажут, когда менять амортизаторы и на что.
🔎 Как работает автомобильный амортизатор
При работе амортизатора необходимо предусмотреть множество различных вариантов и характеристик его функционирования. Ведь дорога имеет куда более сложное покрытие, чем в теории, да и автомобиль едет не всегда по прямой. Нюансов очень много. К примеру, несколько последовательных кочек заставляют его работать прерывисто: не успев толком распрямиться, амортизатор снова должен работать на сжатие. Нужно обеспечить и комфортное обрабатывание мелких неровностей, а на крупных избежать полного сжатия амортизатора, грозящего его пробоем. Здесь, как нигде более, важен компромисс – оптимальный баланс между комфортностью и точной управляемостью.
Следующая большая проблема – теплообразование. И чем выше вязкость жидкости или меньше перепускные отверстия поршня, тем выше жесткость амортизатора и больше выделяется температуры при его работе. Отвод тепла – очень важная задача. Но и минусовая температура доставляет немало проблем. При большом минусе масло, находящееся внутри амортизатора, может загустеть, что сделает амортизатор более жестким. Характеристики могут меняться до нескольких десятков процентов. В данном случае все решает правильный подбор масла.
Далее вопрос – аэрация. Поскольку в современных амортизаторах наряду с маслом присутствует и некий газ, они могут смешиваться в процессе работы, и масло превращается в пену. А поскольку пена, в отличие от масла, может быть сжата, это резко снижает эффективность демпфирования.
Не менее важный вопрос – расположение амортизаторов. Наиболее выгодное, с точки зрения работы, место – как можно ближе к колесу, точно перпендикулярно плоскости подвески. Установка амортизатора под углом (как это часто бывает) снижает его демпфирующую эффективность (отклонение от перпендикуляра подвески +/– 50 О – эффективность амортизатора 68%).
Все вышесказанное возводит амортизаторы с позиции банального автомобильного узла в сложнейшую и многогранную науку. И как в любой другой области, здесь также существуют различные конструкторские и компоновочные решения поставленных задач.
