Custom выхлоп )) последствия этапа ралли))))

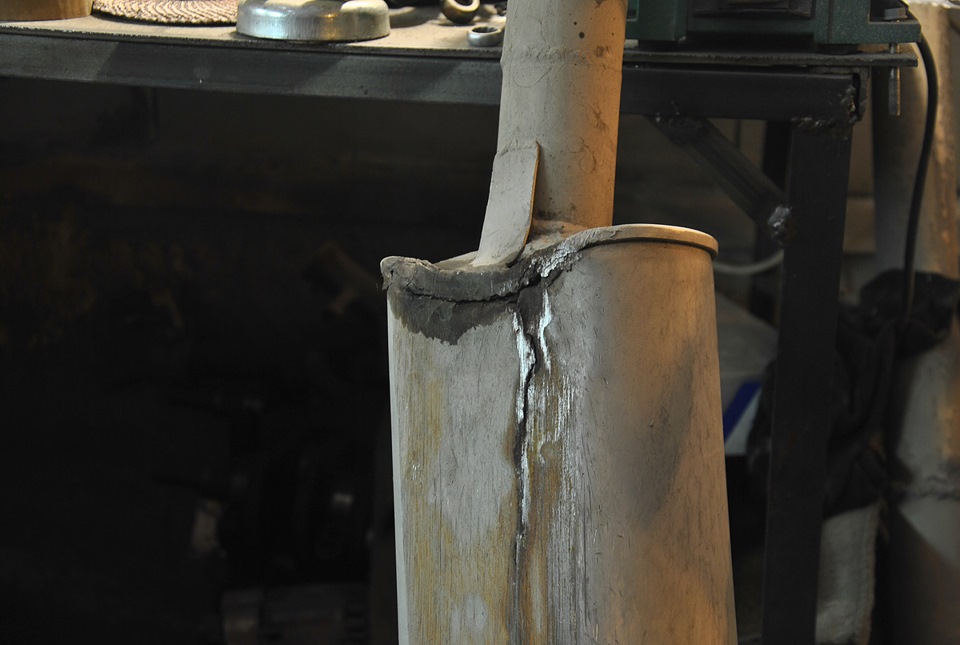

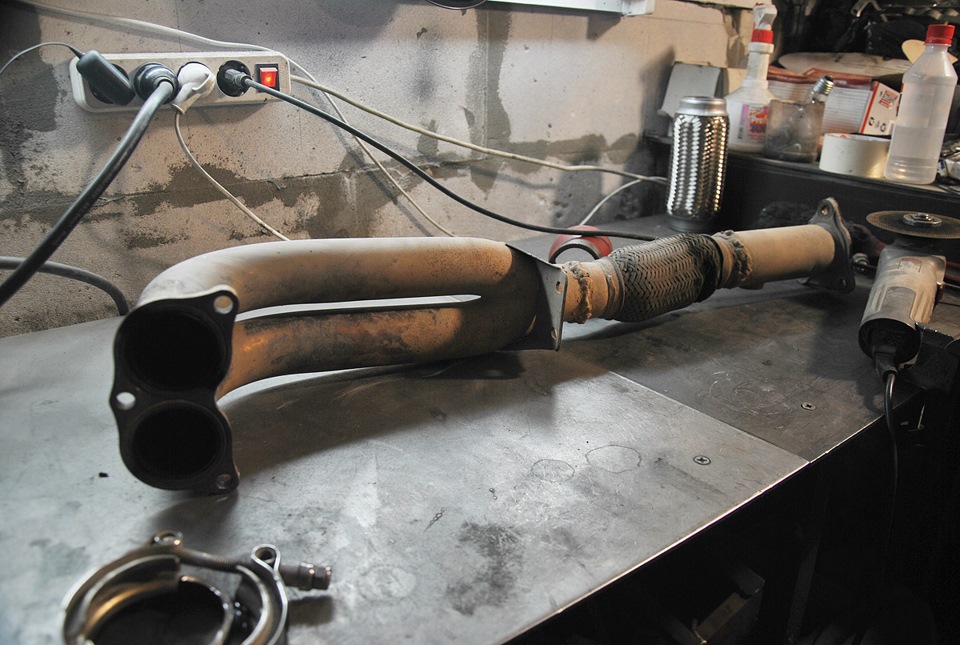

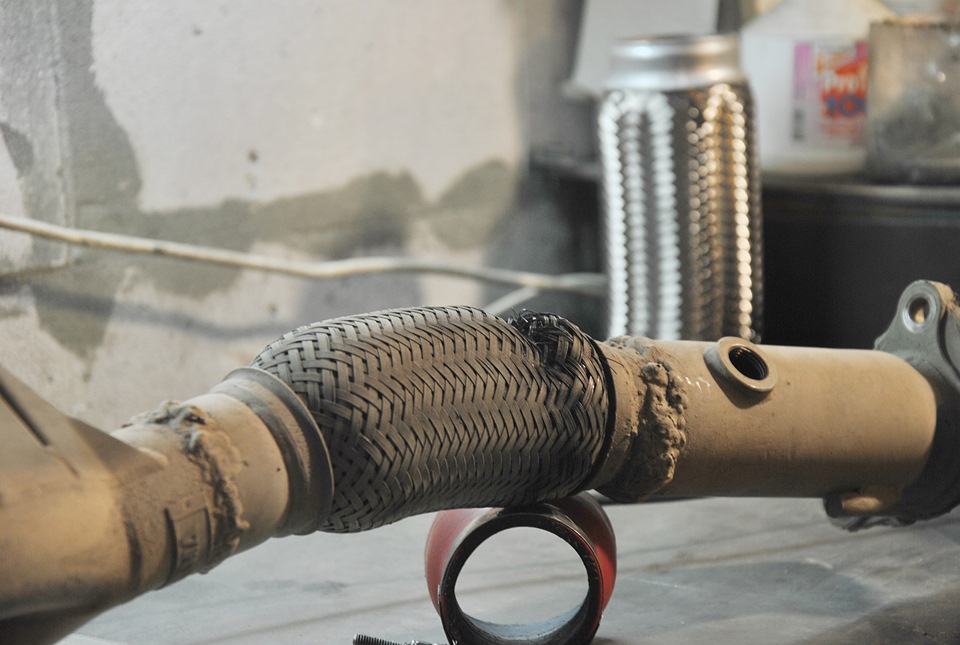

Оторвана гофра. на штанах погнут фланец.

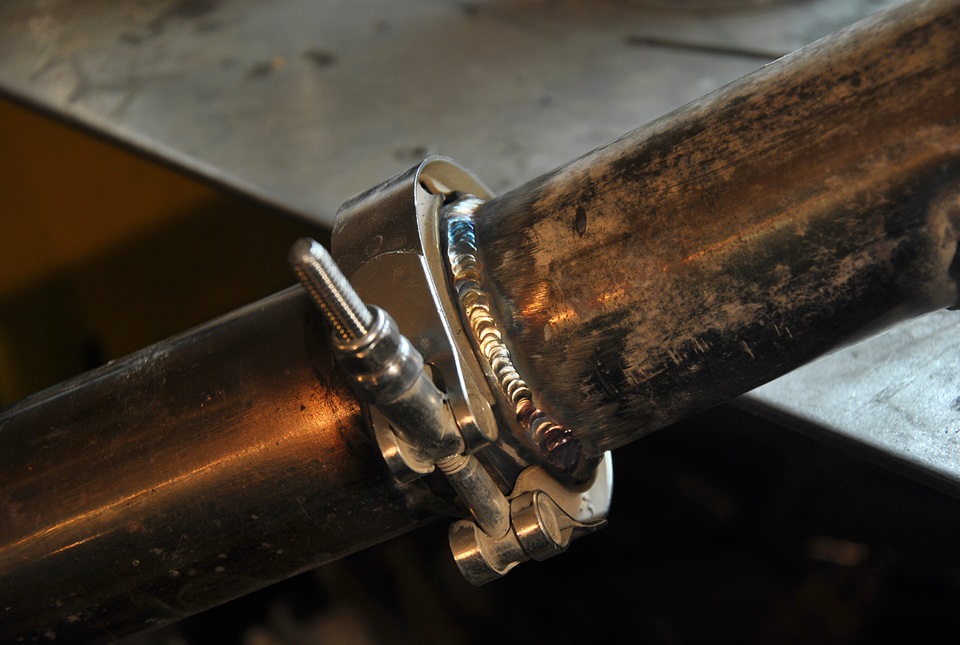

Решено было собирать все на 63,5мм трубе. и использовать удобные V-band

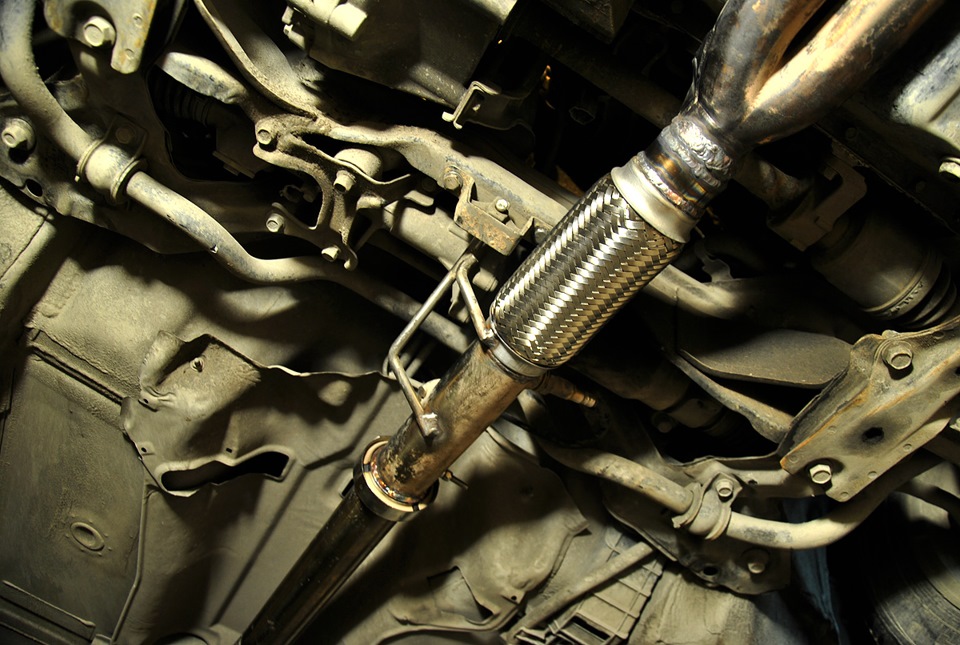

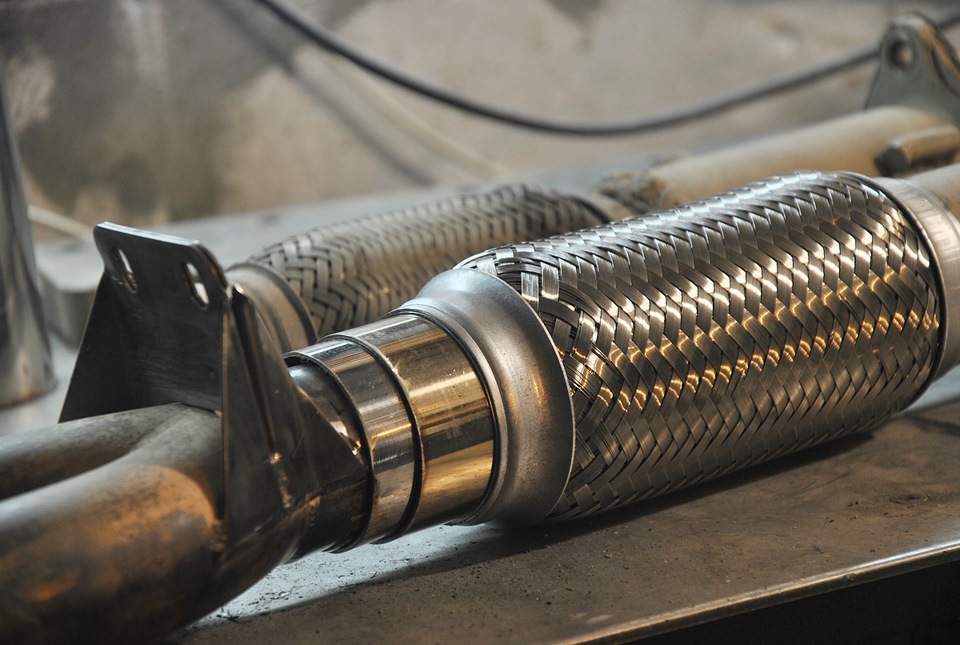

Переход из штанов сначала с 58мм в 60,5мм затем в 63,5мм.

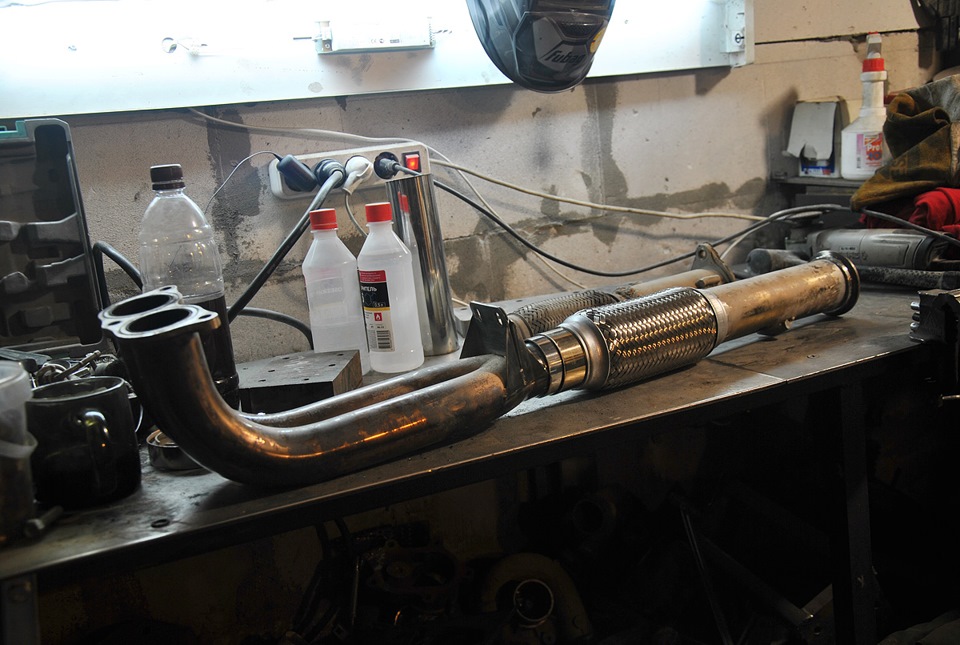

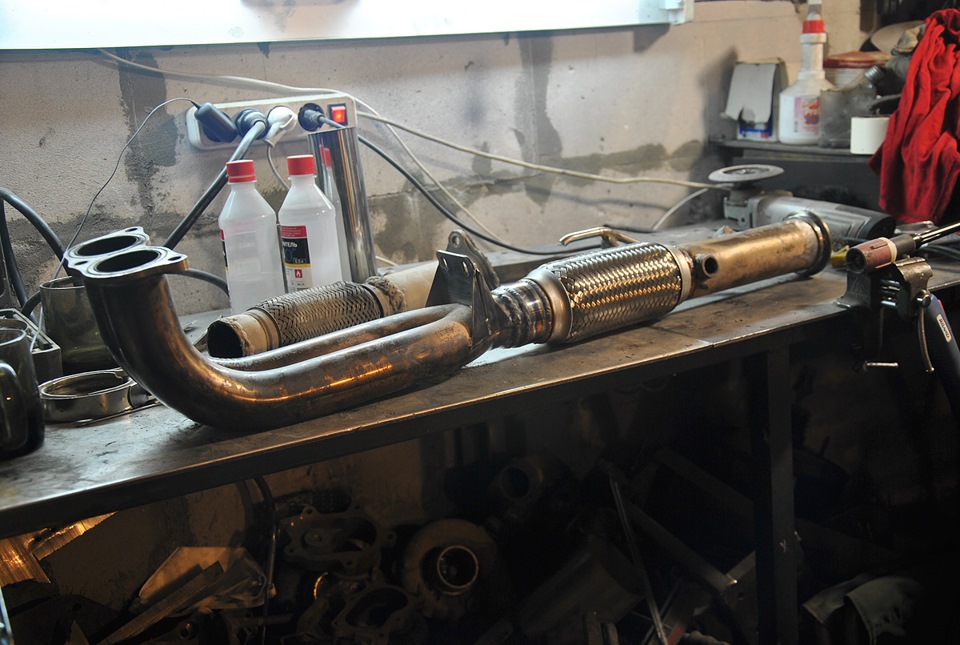

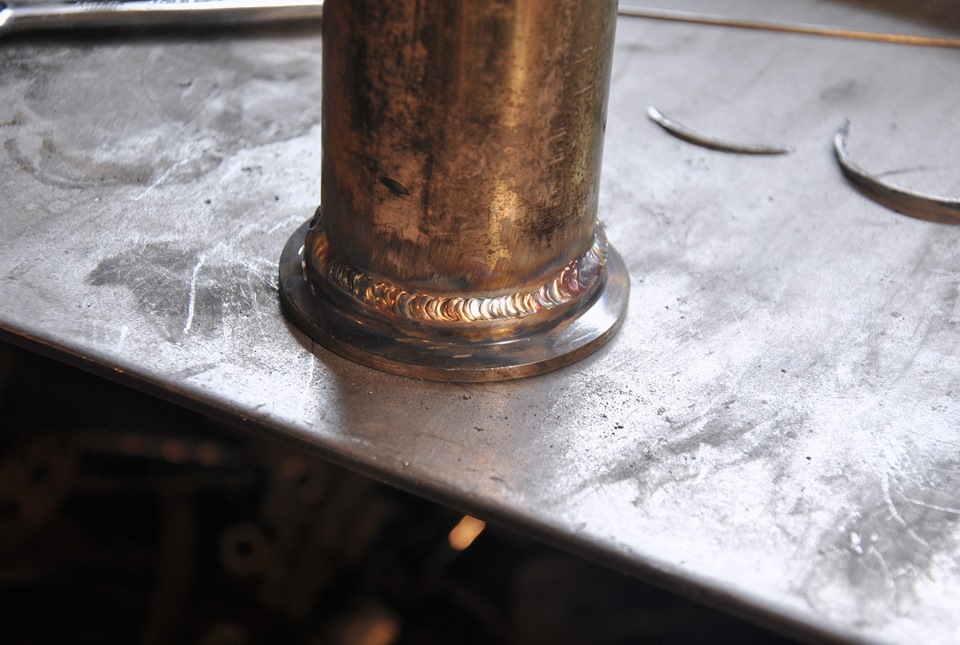

Обвариваем все это дело
+ был изготовлен кронштейн под подушку

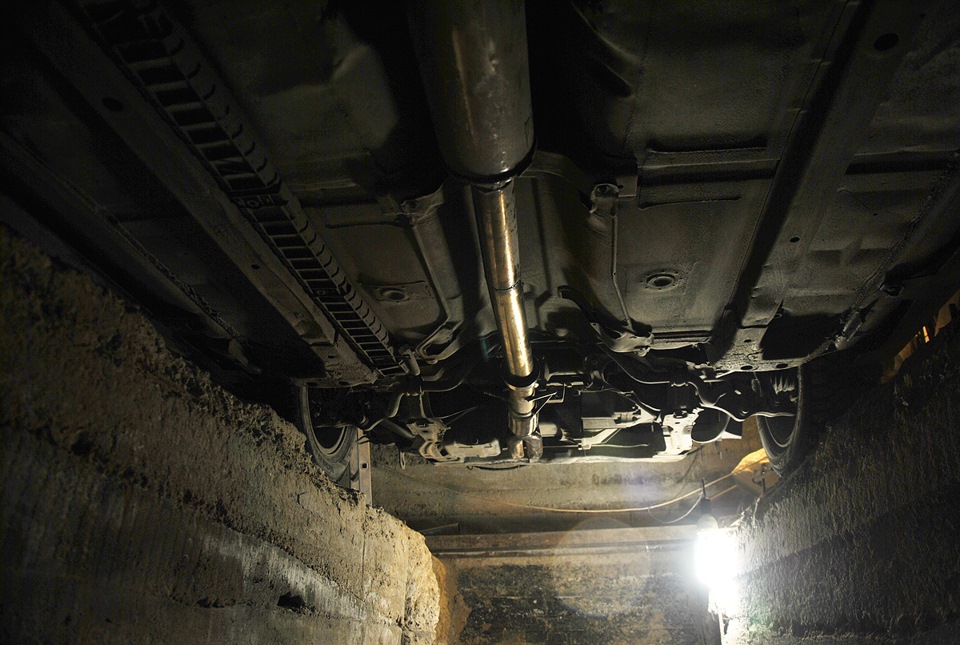

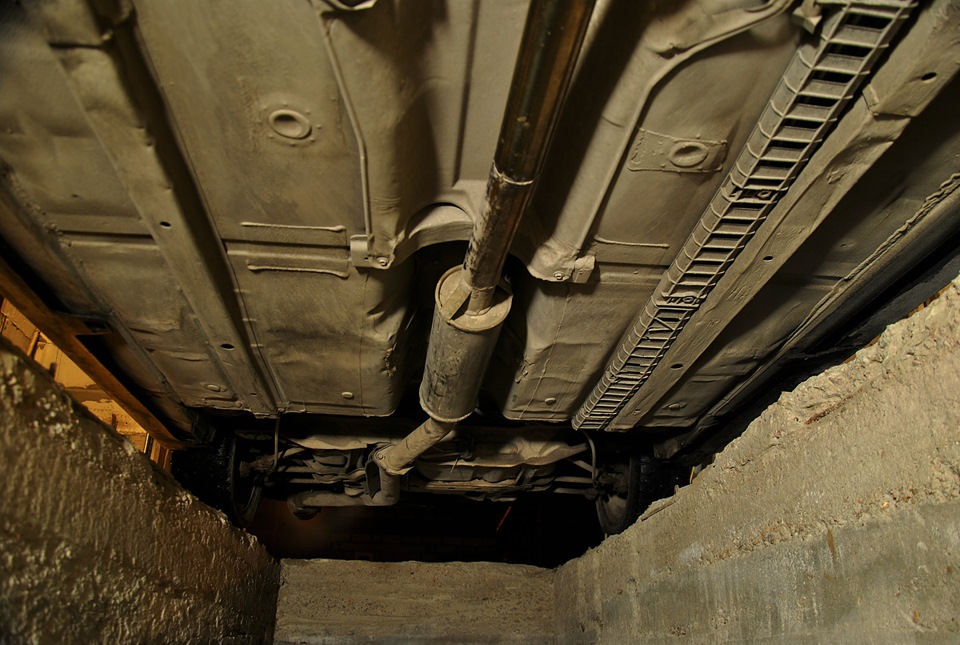

Задняя часть тоже 63,5мм труба резонатор от 5zigen Pro Racer
Comments 44
а где можно заказать фланец и хомутик такой как на фото 3 под трубу 63
компания AJS да думаю и в москоу есть называется V-band
а ссылочки нет случаем
компания AJS да думаю и в москоу есть называется V-band
а случае готовых переходов с 57 на 63 нет у них?
должны быть только они толстые 3мм стенка. проще поискать кто сможет разтянуть.
блин, вот с этим, растянуть, проблема
простая труба 57*1,5 стенка полюбому потянется до 63
потянется конечно, приспособы нет, чем тянуть
простая труба 57*1,5 стенка полюбому потянется до 63
хотя можно и конусом каким нибудь м молотком попробовать
ну вообще то да, токарь это выход!
должны быть только они толстые 3мм стенка. проще поискать кто сможет разтянуть.
Старая гофра ништяк приварена)))
Просто вандалы )) брендовые штаны варить таким макаром
Стал чаще встречать соединений на V band… похоже становится более доступное
просто очень удобный и надежный фланец. только брать лучше мама/папа с проточкой.
Может и сам попробую в свое время)))
просто очень удобный и надежный фланец. только брать лучше мама/папа с проточкой.
кстати, а где дешевле брать? )
Беру у партнеров AJS
это сайт с Владика, по моему, да?
да главный офис владик. а филиалов много
просто очень удобный и надежный фланец. только брать лучше мама/папа с проточкой.
А где взять такой можно? Нужны на 55-ую трубу
помоему только под 58 трубу ну ниче там все проварить можно в AJS
Не понял что обозначает AJS?
название компании. в яндекс забей.
название компании. в яндекс забей.
57 мм предпоследний размер, меньше только 51 мм. А фланцы мама и папа шли в комплекте?
в комплекте хамут и два фланца. просто есть без проточки а есть с ней
57 мм предпоследний размер, меньше только 51 мм. А фланцы мама и папа шли в комплекте?
57мой тебе надо. самое оно. + подвижность будет на изгиб будет удобно подогнать. только обваривать соответственно в собранном виде.
Я понял, вот только про фланцы как? их докупать отдельно надо или они в комплекте идут?
да есть отдельно хамут. а есть комплект там на сайте картинки с комплектацией
Все, разобрался. Получу денюшку. буду заказывать. Я так понял что в комплекте идут фланцы мама и папа?
Мне раллисты советовали поставить гофру подлиннее, чтобы помягче была. А вместо резонатора (если пофиг на звук выхлопа) поставить стронгер т.к. он скреглунный — им не зацепишь.
А то я как то себе паук расфигачил так — www.drive2.ru/l/7263016/
сурово. )) у меня тоже резонатор типа стронгера. тонкий немного больше в диаметре чем основная 76магистраль
Чет я у тебя такую приблуду не заметил. Я имел ввиду типа такого — h-a.d-cd.net/152a86cs-960.jpg
это не моя машина. просто лотал после побоев )) у меня вот такой резонатор ajs.su/wa-data/public/sho…ges/10221/10221.750×0.jpg
норм, выглядит вполне безопасно — но мне все равно приходится делать более жесткие крепления магистрали и банки от опеля (по той же ссылке)
