Выкидной ключ для автомобиля своими руками

Выкидной ключ StarLine. Пошаговая инструкция.

Давно меня не покидала мысль о том, что не очень удобно носить с собой связку ключа и брелка от сигнализации, который к тому же еще и постоянно брякает и бьет по ногам. Облизывался я на модные выкидные брелки и хотел себе сделать такой же. В один прекрасный день решил — пора действовать.

Корпус выкидного ключа StarLine A9, A8, A6 был куплен на aliexpress:

❶ Ссылка на Корпус для StarLine A9, A8, A6 который я купил.
❷ Если корпус который я предоставил выше Вас не устраивает, то в поиске на aliexpress вбиваете «StarLine A9, A8, A6» и вылезет куча других продавцов.

Получил вот такой комплект корпуса выкидного ключа StarLine A9, A8, A6 с aliexpress.

Первое с чего я рекомендую начать — вытачить ключ для брелка. Заготовка которая идет в комплекте предназначена для автомобиля Toyota, и ни как не подходит для Ланоса.

Есть 2 пути по которому можно пойти:
❶ Резать дубликат ключа, вытачивать и подгонять напильником
❷ Покупать лезвие для выкидного ключа именно для Ланоса

Мне повезло больше, т.к. у друга, такого же владельца недоопелей осталось лезвие с прошлого выкидного ключа, которое заказывалось им именно для Ланоса. Естественно ему прилетает огромная благодарность 😉

Взял заготовку ключа и поехал к мастерам, чтобы выточили мне ключ. И это оказалось такой проблемой, что несколько специалистов не хотели браться её вытачивать. Но нашелся все же один умелец, выточивший мне ключ, который еще и заводит автомобиль))

Итак приступаем к сбору выкидного ключа StarLine.

❷ Клеем стекло на корпус сигнализации StarLine A9, A8, A6

❸ Разбираем старый брелок сигнализации StarLine и перекладываем все внутренности в корпус выкидного ключа.

❹ Устанавливаем пружинку и заводим механизм выкидывания ключа. Ключ заводится против часовой стрелки на 1 оборот, на фото показано стрелкой.

❺ Соединяем две половинки корпуса выкидного ключа и закручиваем 2мя саморезами, которые идут в комплекте.

❻ Устанавливаем мизинчиковую батарейку типа AAA и закрываем декоративную крышку, под которой находится сама батарейка.

Вот и всё. Выкидной ключ готов. Теперь для сравнения как было, как стало и общий вид ключа в машине.

Плюсы данного девайса:
❶ Все в одном корпусе, открывает и заводит
❷ Приятное покрытие Soft-touch
❸ Стал более увесистым, в руках держать приятно и удобно.
❹ Естественно внешний вид, теперь прям как ключ на полноценной иномарке. ЖИР ЖИР 🙂

Всем, кому надоело носить с собой связку ключа и брелка, это отличная альтернатива, так что советую. Лично я остался доволен.

Источник

#14. Делаем выкидной ключ из брелка НЕШТАТНОЙ сигнализации.

Давно задавался данным вопросом, но у кого не спрашивал — все говорили, что корпуса с выкидным ключом, которые продаются, подходят только для штатного ключа с кнопками.
И как сделать ВЫКИДНОЙ ключ не имея обычного с кнопками — никто подсказать не мог.
Но я человек упорный (а может кто то скажет что и «упоротый») и решил заказать за 300р вот такой вот корпус, который пришел мне в течении месяца:

Главный брелок с обратной связью по понятным причинам отпал сам собой — размеры не те. А вот дополнительный было решено использовать в качестве донора. (а так как я им и не пользовался, то и не особо то было его жаль)

Так как плата СОВЕРШЕННО не подходила ни по расположению кнопок, ни по другим параметрам, было решено все это дело «адаптировать».

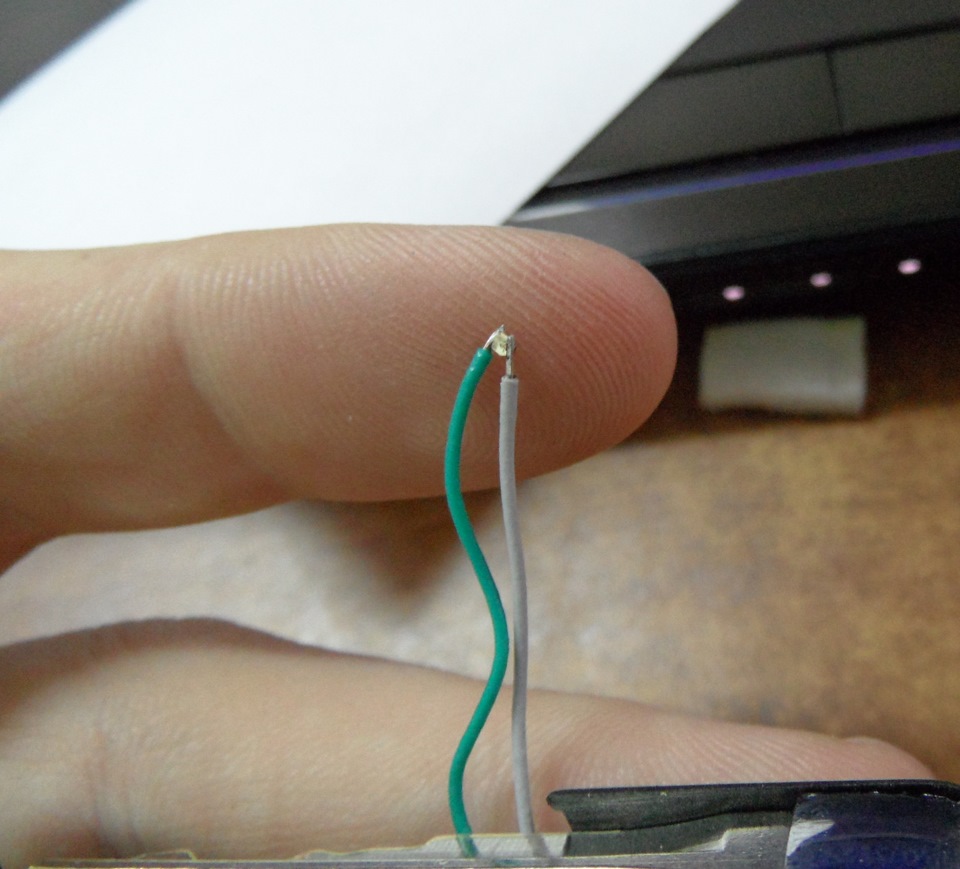

Для этого я выпаял 2 кнопки (открытие и закрытие, ну и функция авто запуска заодно), нарастил их с помощью проводов и вынес на обратную сторону печатной платы, где располагаются места под кнопки брелка.

Как я закреплял сами кнопки на корпусе брелка — отдельная история. И самая наверное интересная. Никаких посадочных мест, естественно, не предусмотрено, поэтому было решено проявить смекалку. А именно: донором послужила скрепка, разогнутая и впаянная в корпус. По фото, надеюсь, понятно. Сложнее было выставить нужный зазор, чтобы кнопки нажимались как надо.

Сама заготовка ключа была выточена у ближайшего ключных дел мастера. Также необходимо было извлечь чип из родного ключа, иначе ничего бы не завелось. Примерно такая картина будет перед вами, если вы с полчаса помучаетесь и все таки его АККУРАТНО достанете:

В полусобранном виде и с чипом все это выглядело вот так:

Так как на лицевой стороне корпуса есть отверстие под индикатор, то было решено и его использовать с пользой. На плате сигнализации был распаян крошечный SMD светодиод, который пал смертью храбрых в процессе переделок — но выход я нашел. Выпаял подобный, правда зеленого цвета, с одной из старых сгоревших USB флешек:

В итоге все это было приклеено к заранее закрепленной штатной прозрачной резинке с помощью клея «Супер Момент». Да, и не забываем об электро изоляции. В моем случае это был обычный полиэтилен.

Сделать такой ключ за день — совсем не сложно.
В итоге все было тщательно закреплено, проклеено, уплотнено и подогнано если не до идеала, но очень хорошо.
Самое главное, что ключ работает и работает исправно. Все собрано монолитно. Сигнал ловит уверенно, а главное, что с такого ключа работает авто запуск! 🙂
Все открывается, заводится и моргает. Вот даже небольшое видео:

Не знаю, если кто то так делал до меня — то я не нашел.
Если же вы не являетесь обладателем штатного ключа с кнопками, но сделать выкидной ключ желание есть — перед вами удачный пример и его счастливый обладатель. Всем добра, поменьше негатива и полного бака!

Источник

Как сделать выкидной ключ для автомобиля LADA

В зависимости от модели и комплектации автомобиля Лада ключ зажигания может иметь разную форму, от самой простой (например, как на первых Приорах) до современного складного ключа (как у Лада Веста или XRAY). Рассмотрим, как переделать ключ зажигания на выкидной своими руками?

Смысл доработки ключа зажигания Лада:

1. При выборе выкидного ключа без чипа, учитывайте размеры заготовки, чтобы плата от ключа зажигания без проблем вместилась в корпус (например, плата ключа зажигания Лада Ларгус имеет отличные размеры от ключей Лада Гранта, Приора или Калина). Если плата штатного ключа пришла в негодность и кнопки уже не работают, то имеет смысл купить выкидной ключ с чипом (наиболее качественными считаются выкидные ключи в стиле Audi или Benz).

2. В некоторых случаях, чтобы сделать проточку ключа, придется снять жало. Обычно для этого достаточно выдавить штифт у его основания, но в некоторых случаях придется разобрать корпус выкидного ключа (отщелкивая фиксаторы по периметру и выворачивая винты).

Видео пример замены штатного ключа зажигания на выкидной в стиле AUDI:

А вам приходилось переделывать обычный ключ на выкидной? Напомним, многие автовладельцы отказываются от штатной охранной системы и изготавливают выкидной ключ под сигнализацию Томагавк, Старлайн и др. В этом случае пригодится навык работы с паяльником.

Источник

Выкидной ключ на ВАЗ 2114 (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2115) своими руками. Гайд.

Начну, как всегда, с предыстории. Как-то раз наткнулся в интернет-магазине на замок зажигания с выкидным ключом в стиле Ауди.

И так он мне заехал, что сразу же собрался покупать. И даже некоторый геморрой в виде замены замка зажигания (а болты на замке сами знаете какие, отвёрткой не открутишь) не пугал. Но потом я всё же пересилил свои хотелки и покупку отложил.
Затем погуглил, делал ли кто-то сам выкидушки. В итоге попалась парочка постов с минимальным количеством инфы, а также пост, где чел раздолбал оригинальный ключ и запихал его в брелок из под сигналки. Окей, приходит понимание, что можно сделать сам ключ, не меняя замок.
Идём на Алиэкспресс и совершаем несколько покупок, а именно:
1. Заготовка лезвия под ВАЗовские замки зажигания (сам брал именно в этом магазине), которая уже приспособлена для того, чтобы её запихнули в выкидной ключ. Если по ссылке заготовки вдруг закончились, ищите на Алике у другого продавца по запросу «ключ лезвие lada», «ключ lada» итд. Нам (а точнее уже вам :D) нужна такая заготовка:

На всякий случай сверьте совпадение канавок и боковых выступов с вашим ключом зажигания.

Только советую доплатить 30-40 рублей за платную доставку, ибо велика вероятность не получить лезвие из-за рукожопов на нашей почте, уж больно любят они терять неотслеживаемые отправления (а именно таким будет ваш пакет с лезвием, если согласитесь на бесплатную доставку).

Выбирайте Aliexpress Saver Shipping, так вы за небольшую плату снизите вероятность потери посылки почтой с

5%. Если вы хотите очень быстро и/или вы мажор, то Aliexpress Standart Shipping.

Можно ещё на timeturbo приобрести эту заготовку с накрученным почти на 100% ценником.

2. Корпус, в который и будем пихать наше лезвие. В моём случае это корпус от корейцев (Kia Rio, Picanto, Sportage, Ceed итд). Но суть везде одна и та же, что с ключом Ауди, что с ключом Киа.

Можно ещё чехольчик бахнуть, если хотите. Ссылка на чехол именно для корейского ключа.

Если вы хотите ключ в стиле Ауди или ещё какой, то просто ищите другой корпус на Алике. Советую магазин Top-Key (в котором мы как раз берём корпус от корейцев), у них корпуса объективно лучше (я брал такой же в другом месте, сравнивал оба корпуса).

Итак, мы затарились, нам всё пришло (или ваши посылки съела почта и вам пришлось заказывать ещё раз :D), едем дальше. Берём заготовку лезвия, ещё раз как следует сравниваем со своим ключом и, если всё окей, пердолим к ключнику, который за небольшое вознаграждение делает нам копию. Далее можно сразу пойти в тачку и проверить работоспособность нового лезвия (я чисто зажигание подрубил, ибо завести без пассатижей голой заготовкой анриал, а тащиться в багажник за ними лень).

Если всё работает, то мои поздравления, осталась самая малость — воткнуть лезвие в корпус. Для этого аккуратно разбираем корпус (далее описываю всё на примере КИАшного), он там весь на защёлках, состоит из трёх частей (осторожно, в районе кнопки, выкидывающей лезвие, есть пружина, при открытии корпуса она может вылететь и отправиться за ближайший шкаф, так что не потеряйте).

Далее надо извлечь лезвие. Его держит небольшой штифт, надо чем-то выбить. Я брал небольшой гвоздь и молоток, затем пассатижами, когда он немного вылезет. По ощущениям штифт в одну сторону лезет хорошо, а в другую не очень, поэтому советую выбивать сразу в ту сторону, которая показана на фотках ниже.

Всё, лезвие больше ничего не держит, вынимаем его и отдаём другу РИОводу)
Теперь пихаем наше, вариант там только один, поэтому стороны не перепутаете. Забиваем обратно штифт, можно тем же молотком (забивать, опять же, лучше с той стороны, откуда его вытащили). Далее устанавливаем кнопку (там тоже не ошибётесь, она только в одном положении пролезет), ставим пружину и делаем полтора оборота ПРОТИВ ЧАСОВОЙ стрелки, затем ставим крышку на место. На фотках ниже вам может показаться странным, что крышка стоит не в ту сторону, но это как раз для того, чтобы сделать эти полтора оборота. И ещё, обратите внимание, в какую сторону смотрит пружина, вам туда же выставить надо (т.е. вправо, если смотреть сверху), она должна будет зафиксироваться и вы не сможете её провернуть вокруг оси.

Наклейку заказывал у небезысвестного товарища по имени Егор aka elgr (Группа в ВК). Размер наклейки 1.6см на 0.8см (можно 1.7, тоже влезет, но я замерял по наклейке, которая шла в комплекте с выкидушкой, поэтому так, да и симметрия всё таки).

Особо внимательные могли заметить, что на последних трёх фотках мелькает другой ключ. Гайд по разборке и сборке я снимал на «плохой» болванке, а итог уже на той, которая «объективно лучше». Порядок и действия всё равно остаются неизменными.

И всё бы ничего, но, как всегда, не обошлось без фиаско. Лезвие для ТАЗов жирнее, чем корейское, за счёт боковых выступов. Из-за этого ключ сам не вылетает, его стенки корпуса держат. Поэтому приходится ему помогать. Большим пальцем жмём кнопку и держим, а указательным надавливаем на основание, которое держит наше лезвие (это такой практически беспалевный вариант собственной разработки, чтобы не палиться перед окружающими, что у тебя проблемы с выкидушкой)), ибо если вы полезете прям пальцем ковырять и доставать само лезвие, то сразу из модного чувака превратитесь в колхозника :D, а так со стороны выглядит, будто таким способом ключ в руке держите). Как только поможете ключу преодолеть сопротивление стенок, он сразу вылетит как положено.

Кажется, ничего не упустил. Можно ещё упороться окончательно и запихнуть в выкидушку плату от сигналки, но это уже не по адресу.
Какие плюсы у выкидного ключа: внешний вид; + к чсв владельца; +100см итд, для каждого свои.
Какие минусы: связка ключей стала ощутимо жирнее.

Думайте сами, решайте сами, все ссылки есть, на вопросы отвечу.

Источник

Выкидной ключ для автомобиля: как сделать своими руками, где купить корпус

Здравствуйте, дорогие друзья! Как вы уже поняли, говорить мы с вами будем про выкидной ключ для автомобиля. Подобными вопросами задается большое число автовладельцев, потому постараюсь ответить на основные из них.

Часто люди интересуются, как обычный ключ для своей машины переделать в выкидной. Перед тем как сделать что-либо своими руками, дважды подумайте. А то и трижды. Кто-то решается на изготовление выкидушки сугубо ради визуального эффекта. Выглядит такой ключ для замка зажигания интереснее, поскольку жало прячется в корпус, а нажатием одной кнопки выводится в рабочее положение.

Но есть у такого решения подводные камни, о которых лучше знать заранее. Расскажу вам о возможных сложностях, а также подскажу, как вообще осуществляется такая процедура. Статистика наглядно говорит о том, что выкидные ключи обычно хотят купить владельцы Lada или ВАЗ.

Подводные камни

Ничего плохого в желании сделать оригинальный ключ я не вижу. Если это вам нравится, то смело действуйте. Вопрос только в том, насколько действительно вам будет удобно пользоваться выкидушкой, и сумеете ли вы своими руками сделать все максимально качественно.

За изготовление таких ключей берется достаточно большое количество мастерских в Украине, в России. Только Москва и Спб готовы предложить несколько десятков специалистов. Также услуга доступа в Екатеринбурге, Волгограде, Рязани и многих других городах.

В основном заказчиками выступают владельцы таких авто:

Если изначально автопроизводитель не предлагает выкидной ключ, то владельцы хотят изменить эту несправедливость. К тому же, цена достаточно невысокая, чтобы отказывать себе в удовольствии сделать выкидной тип ключика.

Никакой существенной пользы для авто это не дает. Важно понимать, что делаете это вы для своего собственного удобства и комфорта.

Опять же, если допустить ошибки, выбрать плохие комплектующие или выполнить работу криво, последствия придется разгребать также самостоятельно.

Повторюсь. Подумайте внимательно над целесообразностью такого решения. Если вы готовы на такой шаг, приступайте. Но учтите важные моменты.

Потенциальная опасность для машины всегда есть. Как сделать правильно? Я рекомендую доверить изготовление специалистам. Причем проверенным и надежным мастерам, в квалификации которых вы не сомневаетесь.

Нюансы изготовления

В теории на любой автомобиль можно предусмотреть использование выкидушки. Если вам удобно эксплуатировать такой ключ, никто не запрещает переделать его.

Все процедура изготовления выглядит примерно следующим образом:

Thule Freeride 532 велобагажник на крышу: особенности конструкции

Как обучить

Манипулятор на прицеп своими руками: как сделать и установить

Опять же, обучать ключ самостоятельно я настоятельно не рекомендую. Для этого нужен опыт и определенные знания. Плюс обязательно пригодится мастер-ключ, которым комплектуется автомобиль.

Суть обучения заключается в том, чтобы распределить роли между всеми кнопками. Иначе ваш новый брелок попросту не будет работать. На начнете жать на кнопки, а ответа никакого.

В результате легко самого себя заблокировать внутри машины, либо там и не открыть двери, не включить защиту и пр. Потому здесь лучше обратиться в авторизованные центры или станции технического обслуживания, имеющие соответствующие допуски и разрешения для проведения таких работ. Обучение ключа осуществляется строго в присутствии владельца. Услуга платная, но стоит не так дорого.

Некоторые умельцы делают все сами. Кто-то даже записывает обучающее видео. Ничего против не имею, но тогда всю ответственность за возможные последствия неправильного программирования вы берет на себя. Решайте сами, рисковать, либо же просто поручить это дело грамотным специалистам.

Подводим итоги

Что нужно знать о крайнем положении на проезжей части

Чтобы у вас не возникало потом вопросов, как отремонтировать сломанный выкидной ключ, который вы решили переделать из обычного своими руками, доверяйте профессионалам.

Я считаю, что такие процедуры лучше выполнять с помощью грамотных специалистов. Но если вы готовы пойти на риск, покупайте корпус-болванку, переставляйте чипы, паяйте контакты и настраивайте работу нового корпуса. Никто вас останавливать не будем.

Решайте сами, думайте, взвешивайте все за и против.

Всем спасибо! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!
