Выравнивание зазоров на авто

Выставляем зазоры на морде

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Все Пассатоводы знают что такое неровные зазоры на морде. Кто-то говорит, что телевизор со временем провисает и чтобы выровнять зазоры нужно новый покупать, кто-то усилитель бампера переварачивает вверх ногами… Но всё гараздо проще.
Чтобы выровнять зазоры, нужно снять бампер и немного послабить 4 болта крепления усилителя (обратите внимание, что не 3, а именно 4):

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Послабить верхние болты и фары:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Дальше берём домкрат и не жесткую проставку (я использовал плотный пенопласт), подкладываем под низ телевизора, и приподамаем:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Весь телевизор сдвинется вверх. Дальше закручиваем все болты и выставляем по зазорам фары.
Не забываем поднять вверх на болтах переднюю рамку:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

И кронштейн поддержки фары:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

После всех манипуляций не забываем выставить замок капота, иначе капот будет закрыт не плотно и тарабанить.
Выставляется замок тремя винтами:

Источник

Регулировка зазоров капота (исправляем косяки сборки)

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

И снова здравствуйте.
В прошлой своей записи я упомянул о том, как Александр из малярно-кузовного цеха Astra Motors помог мне безвозмездно, то есть даром, исправить косяк по регулировке кузовных деталей.

А теперь по порядку.
Не так давно мною были установлены уже широко известные в узких кругах газовые упоры под капот из магазина upory.ru. И вот так получилось, что совершенно посторонние люди обратили внимание, что при открытии капот трет по уголку крыла с левой стороны. Я сам иногда слышал посторонний звук при открытии капота, но не понимал, откуда он, думал, что, может, упоры его издают.
Стали разбираться детально, почему трет. Получается, что зазор с левой стороны между капотом и крылом гораздо меньше, чем с правой.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Плюс к этому крыло находится по уровню чуть выше, чем капот.
Что получается. С завода зазоры были выставлены неправильно, что и стало первопричиной. А установка упоров стала последнее каплей, т.к. в сложенном состоянии они находятся под большим давлением и при открытии капота толкают его не только вверх, но и немного вперед (в сторону лобового стекла).

Из-за трения образовалось безобразие, которое вы можете видеть на фото ниже.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

К официалам соваться с такой проблемой было уже не резонно, т.к. я был бы послан со своими нештатными упорами, хоть по сути дело изначально и не в них.
Стал искать в интернатах. Ничего по регулировке капота нету (или я плохо искал, но я старался). Создал тему на jetta-club. Ответил только один человек (у него была такая же проблема с завода) и посоветовал подогнуть крыло, чтобы оно не было выше капота, тогда цеплять не будет. Собственно официалы так и исправляют данный недуг.
Кстати, такая проблема может быть и на мексиканских Джеттах, и на нижегородских.

Значит, вчера был на установке спойлера. Рассказал маляру/кузовщику Саше о своей печали с капотом. Он попробовал руками подогнуть его на пару мм вниз. Ничего не вышло — крыло, сцука, пружинистое какое-то, не хочет гнуться. Тогда решили отрегулировать капот.
Ниже небольшой минигайд в картинках. Опытный кузовщик сделал все это минут за 8-10. Неподготовленный человек, думаю, за полчасика тоже справится.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Ну вот Теперь все зазоры ровные. Ничего нигде не цепляет. Таким образом была устранена причина. Теперь осталось устранить еще и следствие. Думаю заняться этим в ближайшие выходные на каком-нибудь теплом паркинге ТРЦ. Подкрашу наборчиком и пойду по магазинам пошастаю пару часиков или на киноленту схожу, пока подсыхать будет.
Надеюсь, мой опыт будет для кого-то полезным.
Да, спасибо, тебе, Саша, добрый человек. Хоть ты и не прочтешь эти строки, но, тем не менее… ))

Источник

Выставление зазоров

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

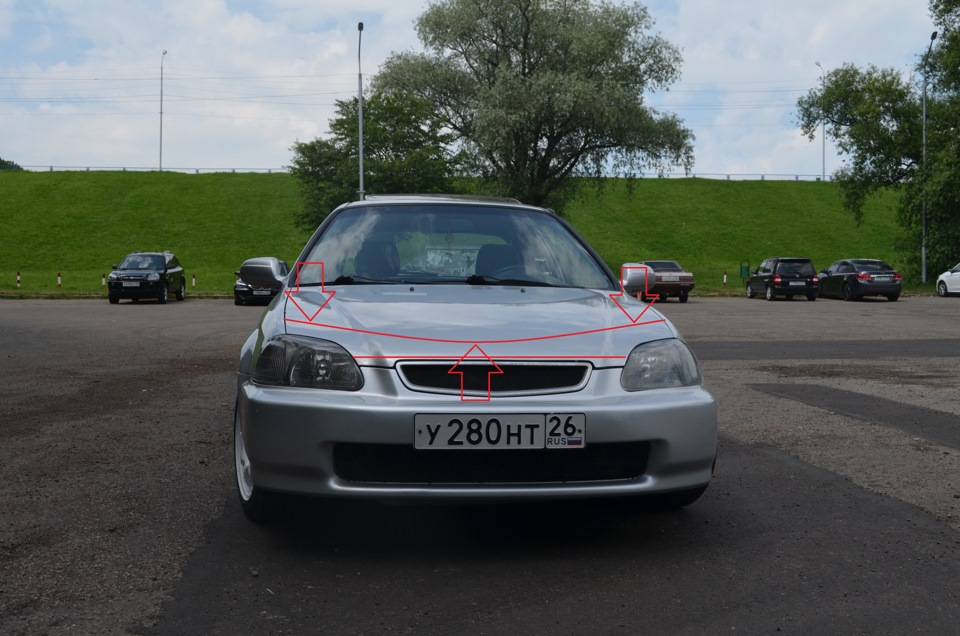

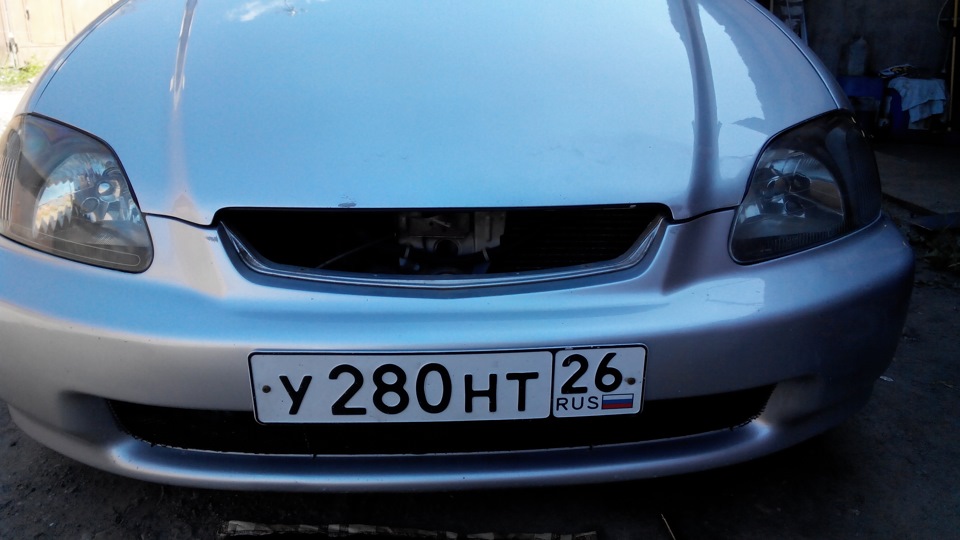

В таком виде была моя машина после прошлогодней покраски. Пока однажды, прямо в день рождения, с утра пораньше, водитель фуры не запилил мирно припаркованый Сивик… Сдавал задом и не заметил. Когда я выглянул с пятого этажа и увидел машину под прицепом, в голове проскочило много нецензурных выражений, также вспомнил родственников водилы фуры, да и его самого отметил как крайне нехорошего человека.

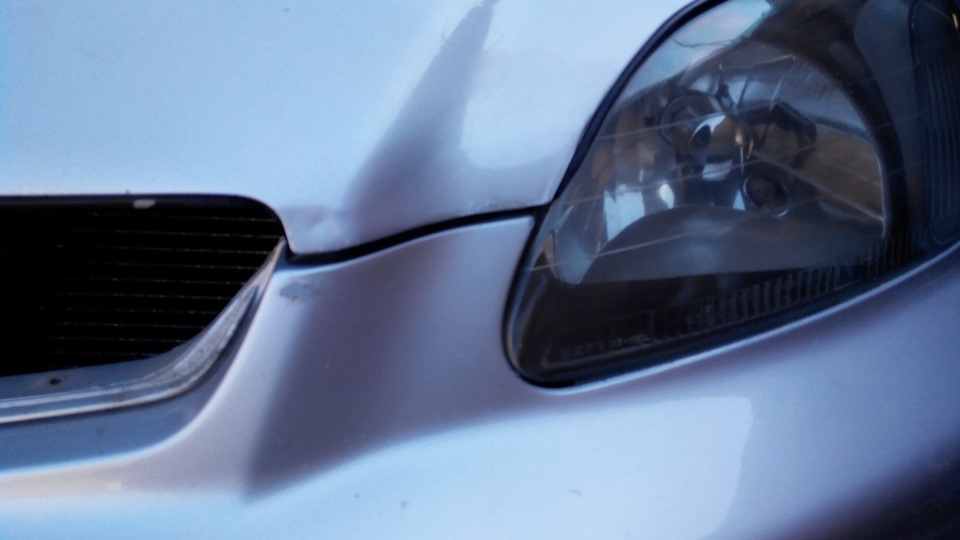

Спустившись, видим мятый капот, поцарапаный бампер, треснувшую решетку.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Надо исправлять. Заодно небольшая инструкция как выставить зазоры для начинающих.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

1) Начинал я с крыльев, подгоняя их под капот и выставляя одинаковый зазор по всей длине. Для этого ослабляем три болта вдоль крыла под капотом и двигаем. Если этого не хватает, то просто гнем руками. Наружу гнется вообще без проблем, внутрь чуть тяжелее.
2)После этого я откручивал замок капота, иначе устанешь бегать дергать ручку, и капот ложится на резиновые упоры по краям. Подкручивая резинки, подгоняем капот по высоте под крылья.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

У меня капот оказался вмят в центре, из-за чего края были выше. Для исправления пришлось гнуть капот взявшись руками за края прямо на коленке. Не самое простое занятия и требует аккуратности.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

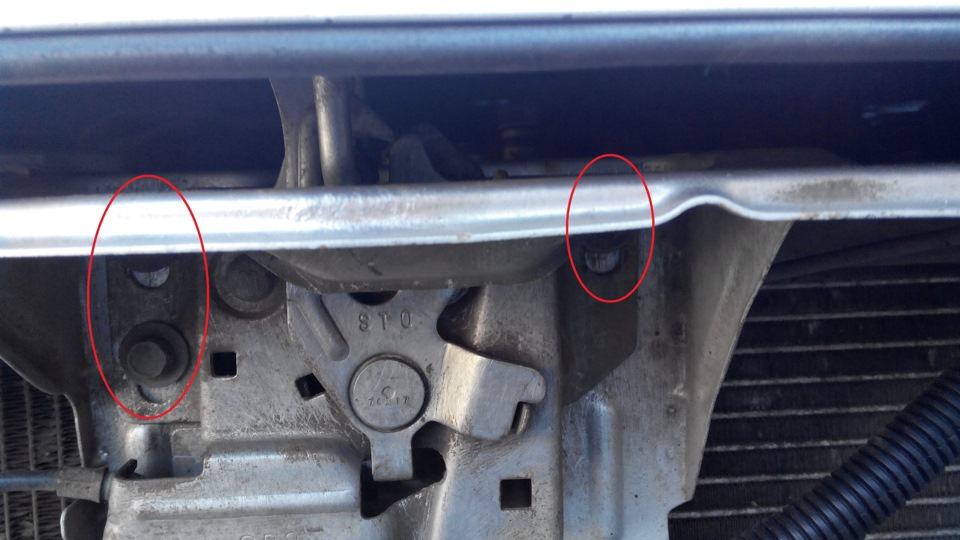

После этого можно отрегулировать замок. Крепиться он на трех болтах и может двигаться. В моем случае даже в самом нижнем положении он не давал капоту опуститься до нужного уровня и приподнимал его. Пришлось рассверлить отверстия.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Прикручивать замок еще рано, но теперь мы уверены, что все сойдется. Можно переходить к фарам.

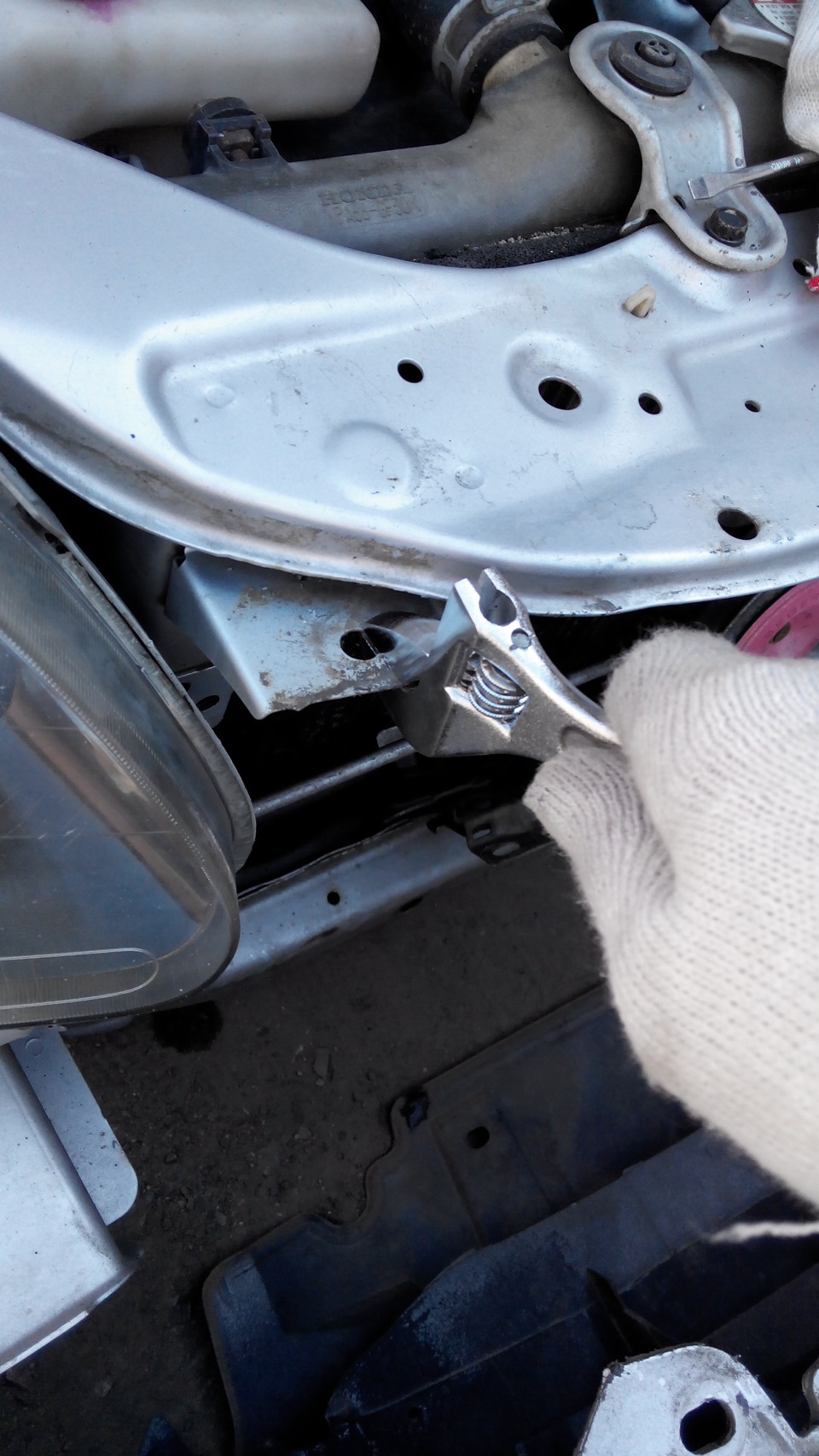

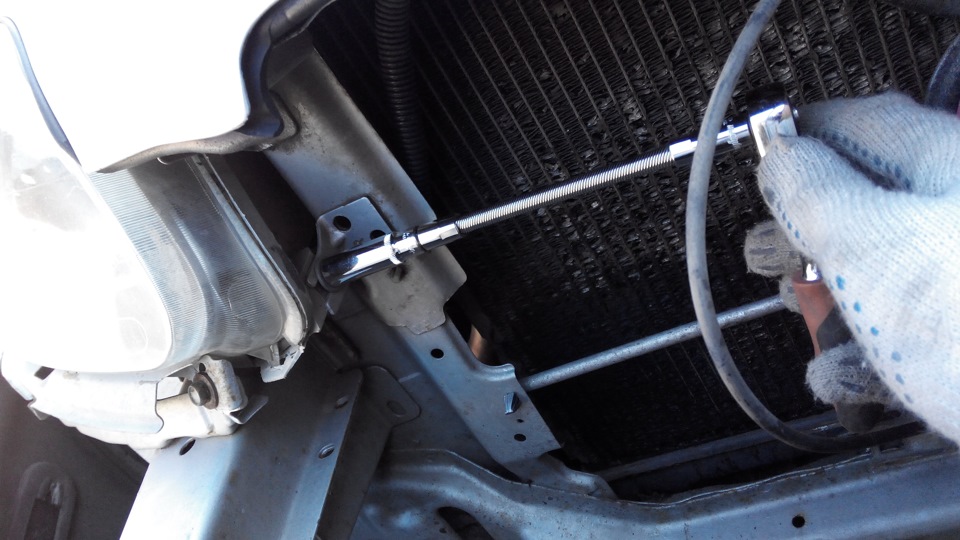

3) Фары крепяться двумя болтами сверху и двумя по краям. И также имеют возможность двигаться в небольших пределах. На этом этапе можно переходить к бамперу и подгонять все вместе.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

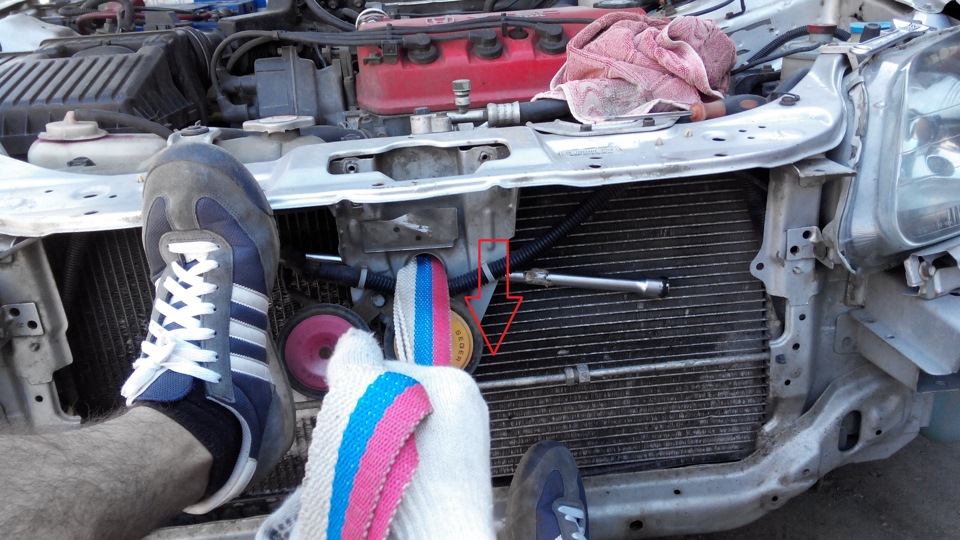

Небольшое отступление. После удара у меня замялся телек, было видно даже невооруженным глазом. Для исправления понадобиться обычный буксировочный трос и удлинитель.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Тоже самое и с фарой, ни как не хотела вставать, а хода фары для регулировки уже не хватало.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Следующая проблема — опустившаяся планка капота. Метод решения тот же: упираемся и тянем.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

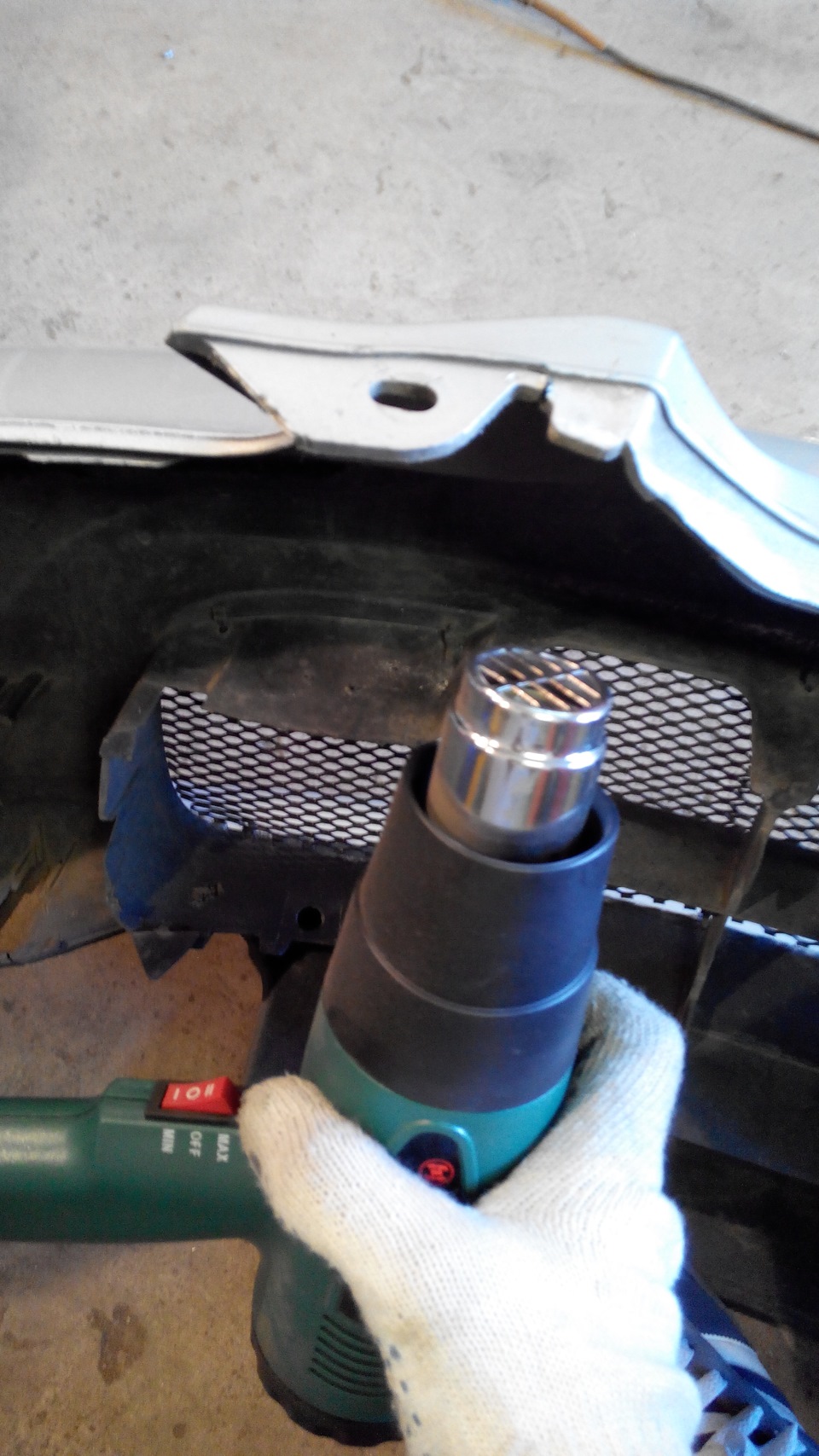

4) Продолжаем. Переходим к самому интересному: состыковка фар и бампера относительно капота. На этом этапе необходимо проявить все творческие способности. Скорее всего ничего не сойдется. Возможно придется начать все с начала. Не стоит отчаиваться, смотрим, что не сходится, гнем и тянем, примеряем и повторяем все заново.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Такое вот интересное и творческое занятие. И порой просто необходимое. По сути нет ни чего сложно, и набор необходимого инструмента минимален. Главное понимать, что куда двигать и как это скажется на остальных элементах. Так же стоит отметить, что на каждой машине все индивидуально и зависит от того на сколько сильно она была вмазана. Возможно, кому-то поможет подкладывание шайб под крылья или, наоборот, поднятие капота. Не бойтесь пробовать и у вас получиться. Зато потратив пару-тройку часов потом еще долго будете радоваться виду своего автомобиля, несмотря на дорожные неприятности, которые порой случаются.

Источник

Как отрегулировать закрывание дверей и зазор между дверями если этого не позволяет регулировка… (нарушение геометрии))

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Приветствую.
Во время кузовного ремонта я учёл практически все недочёты и нюансы, уделил внимание всем проблемным зонам, но без уплотнителей я так и не понял что проблема водительской двери таится в частичном нарушении геометрии самой двери и слегка утопленой центральной стойки. Причём что тот что другой элемент в сумме +- 3мм отклонения образовывали на уплотнителях вот такой зазор:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Это проблема ощущалась еще до дтп и сразу после покупки автомобиля, но я поначалу не придавал этому внимания, пока не поставил дополнительные уплотнители.
Что самое интересное, на новых уплотнителях все двери закрываются легко, кроме водительской.
Сразу добавлю что я проводил и регулировку замка на двери и регулировку замка на центральной стойке и даже пытался по максимуму отодвинуть заднюю дверь наружу спомощью монтировки обмотанной тряпкой, одновременно затягивая болты на петлях. Однако это не помогло.
Затем я вспомнил что я во время кузовного ремонта обрабатывал недоделанную вмятину на передней двери и понял почему же всё-таки на старом стеклоподъёмнике чуть медленне двигалось стекло.
Это всё следствия отклонения геометрии. Дверь выровняли, но не так, как хотелось бы.

Данный вопрос я думал решить двумя способами:
1) пластина между навесом задней двери и стойкой;
2) Корректировка отверстий петель;

Открутив петлю, понял что лучше пускай она прилегает там также как и раньше:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Крепко зажал её в тиски, взял бормашинку и проточил отверстия в сторону выноса задней двери наружу:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Для ровной проточки пазов можно взять вот такую вот фрезу, высокооборотистая дрель тоже будет неплохо грызть металл с её помощью:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Затем после затяжки я получил чёткий зазор между верхними частями дверей :

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Но всё-же стойки стекла чуть разошлись:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Но разве это проблема?
Прибегнув к помощи коленки и руки я подогнул стойку стекла и всё стало на своё место:

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

При этом кронштейн замка который расположен на стойке по максимуму выдвинут наружу, но с такой регулировкой мне удалось добиться мягкого закрытия водительской двери.
При этом все уплотнители чётко прижимаются и нигде нет никаких сквозняков и свистов на скорости.
Достаточно было проявить смекалку и слегка доработать конструкцию петли. Спасибо за внимание.
Пускай ваши двери всегда будут закрываться как надо!:)

Источник

Регулировка зазоров передней части кузова

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Сегодня речь пойдёт о регулировке зазоров деталей кузова передней части авто. Как я писал ранее, было небольшое фронтальное ДТП, после чего были заменены некоторые части кузова, ремонт был сделан ужасно, зазоры между фарами и капотом просто ужас.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Перед началом регулировки зазоров я разобрал всю переднюю часть и сделал дефектовку. Была заказана опора бампера переднего + несколько болтов.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

В большинстве случаев такие зазоры могут быть следствием халтурного ремонта по замене грм, когда разбирают всю переднюю часть авто и при сборке просто забывают про регулировку.
Поэтому будем делать всё сами. Ничего сложного в этом нет. Подробно описывать не буду, информации на просторах интернета достаточно.

Для регулировки:
1) Снимаем решётку радиатора.
Отщелкиваем рычажок открытия предохранительного замка капота, откручиваем два верхних болта крепления решётки радиатора,
для этого нам понадобится Torx T25 с трещоткой, либо отвёрткой и тянем решётку вверх.

2) Снимаем бампер:
Откручиваем 6 болтов крепления бампера и саморезы крепления со стороны левого и правого колеса.
Если есть защита двигателя, то её придётся либо снять, либо открутить два передних болта(мой случай).
Бампер тянем на себя.

3) Меняем опору переднего бампера:
В моём случае отсутствовала целая часть данной опоры, поэтому я её менял)
Опора регулируется на болтах вверх и вниз, в нашем случае поднимаем опору максимально вверх и затягиваем крепёжные болты(5 штук).

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

4) Ослабляем крепления передней панели:
2 верхних болта
2 боковых болта крепления панели
8 болтов крепления усилителя бампера, у меня были колхозные болты, их я заменил на оригинальные.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

5) Поднимаем переднюю панель подходящим домкратом примерно в середине, через деревянную, либо резиновую проставку и закрепляем ранее ослабленные болты.

6) Регулируем замок капота.
Для его регулировки ослабляем три болта и опускаем замок максимально вниз. Желательно замок полностью снять и промыть и смазать. Тросик вынимается очень легко.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

7) Максимально возможно закручиваем на капоте резиновые упоры.

8) Закрываем капот и смотрим предварительный результат.
Если между капотом и фарой остаётся зазор, то нам будет нужно отрегулировать нижнее крепление фары, которое находится ближе к радиатору.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Головкой на 17мм вкручиваем регулировочный винт и периодически смотрим результат. Не забываем после данной регулировки отрегулировать ещё и язычок поддержки фары (фото забыл сделать).

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

Ещё раз протягиваем все болты, устанавливаем бампер и радуемся результату.

Выравнивание зазоров на авто. Смотреть фото Выравнивание зазоров на авто. Смотреть картинку Выравнивание зазоров на авто. Картинка про Выравнивание зазоров на авто. Фото Выравнивание зазоров на авто

С левой частью всё идеально, а с правой пришлось ещё немного повозиться и всё отрегулировать в идеал, фото не сделал, было уже темно. Но результат потрясающий, на машину стало приятно смотреть.

Источник
