Как отремонтировать клемму обогрева заднего стекла автомобиля

20.01.202317.02.2023 admin 0 Comments

Ремонт обогрева заднего стекла

Недавно, снимая пластик стойки, оторвал клемму обогрева заднего стекла.

Порывшись в интернете, нашел два способа ремонта: пайка и приклеивание специальным клеем. Подумав, решил сначала попробовать приклеить клемму, а потом, если работать не будет, уже паять.

Поездив по магазинам автозапчастей нашел клей. Он оказался очень редким товаром, нашел только в одном магазине, и то забрал последний. В упаковке пакетик с клеем и салфетка, пропитанная активатором.

Также купил наждачку 1000 для очистки места склеивания.

Так как на улице уже достаточно прохладно, когда клеил было +2, то для прогрева пригодится фен.

Для начала надо снять пластик стойки.

Чтобы не снимать заднюю полку и случайно ее не испачкать, закрыл ее тряпкой.

Далее взял небольшой кусок наждачки и очистил «оксидную пленку» с места крепления клеммы к стеклу и с самой клеммы.

Слегка прогрел феном стекло в месте склеивания.

Теперь можно клеить. Весь процесс склеивания происходил по инструкции, написанной на упаковке с клеем.

Сначала протираем салфеткой с активатором склеиваемые поверхности и даем подсохнуть 5 минут.

Наносим на клемму клей, не очень много, и прижимаем ее к стеклу секунд на 30, пока клей не схватится.

Ждем сутки и пользуемся.

Так как клемма оторвалась от стекла вместе с припоем, то готовый результат выглядит как после пайки.

Чуть больше, чем через сутки, одел на клемму разъем и решил проверить. Включил обогрев и стал ждать, но ничего не происходило, обычно секунд через 15 после включения становится видно работу обогрева. Прозвонил и оказалось, что с клеммы на стекло не подается минус, клеил минусовую клемму. Забил, решил, что после рабочей недели припаяю.

Всю неделю машина простояла в гараже. Сегодня взяв машину, решил еще раз проверить обогрев, а он работает. Почему он не работал через сутки, как написано в инструкции, непонятно, главное сейчас работает.

Источник

Ремонт обогрева заднего стекла

Думаю многие сталкивались проблемой ремонта обогрева заднего стекла. Самое распространённое — повреждение нитей. Но у меня получилось куда изощренней проблема. Отпала клемма которая то ли приклеена на стекло, то ли припаяна. Впервые, она отпала при виброизоляции задней полки.

Я её приклеил на купленный на авторынке клей и ездил два года не зная бед, всё грело. Но вот беда — отрываю я его и во второй раз при ремонте полки. Виной всему в обоих случаях пластик стойки, я хз как не пытался но при его снятии он срывает клемму. (может я рукожоп?) Задумался как бы сделать его на века. Гугление не дало чёткого ответа, либо паять — (в 90 % случаев стекло трескает после пайки) либо менять стекло. Поехал снова на рынок, долго искал, все продаваны разводили руками, но я снова нашел этот таинственный клей) Скрипя зубами отсчитал 120грн.

Сам клеил состоит из порошка серебра и клейстера очень напоминающего 88й или наирит.

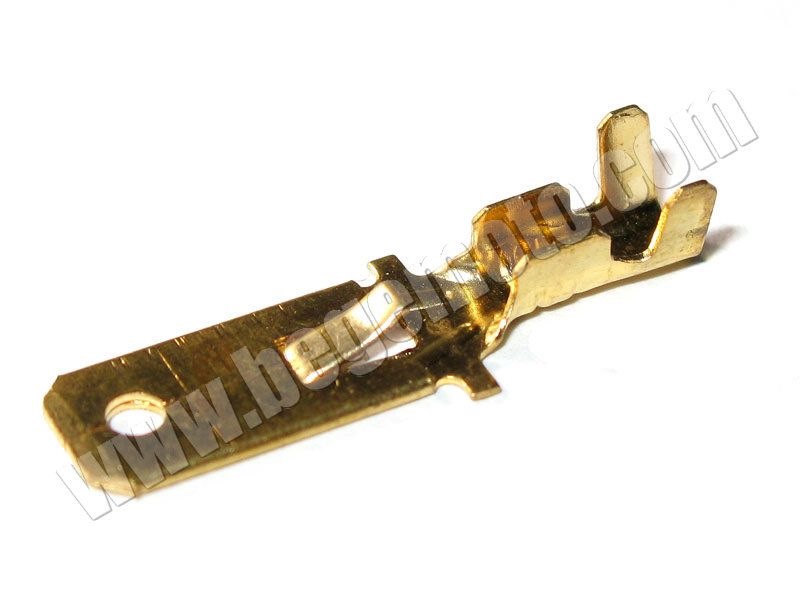

Подумав что история может повторится вновь решил что-то изменить. Заводская клема огромнапя, но имеет малое пятно контакта со стеклом. Решил его увеличить) Взял обычную клемму ножевого типа

обжал её, зачистил место склейки, обезжирил, нанёс клей на склеиваемые поверхности, выждал 5 минут и крепко прижал их друг к другу. Зафиксировал всё это дело скотчем. Спустя сутки, решил что лучше «перебздеть чем недобздеть» XD и поверх клеммы нанёс еще один слой клея. Получилось монолитно)

затем я опять перебздел и наклеил самоклеющуюся металлическую фольгу (используют в системах вентиляции для герметизации и термо чего-то там) как в посте о подогреве зеркал, её края опять аккуратно намазал клеем для лучшей адгезии. Но тут уж как говоорится «Остапа понесло» и я всё это дело сверху прикатал чуть большим кусочкем виброизоляции.

Что б наверняка уже. И о чудо, держится намертво) Естественно функциональность обогрева восстановлена так же полностью.

Источник

Пайка клеммы обогрева заднего стекла, после «гальваники».

Отвалился заводской контакт обогрева заднего стекла.
Опять.
На этот раз минусовой.

Точно так же как и плюсовой — слегка задел, и клемма отвалилась. В отличии от «плюса», «минус» продержался четыре года.
Место пайки тоже очень слабое, видны крупные кристаллы припоя — обычно при нормальном припое такое бывает когда припой очень быстро охлаждают, либо место спайки не успело затвердеть, а клемму слегка сместили. Ну или соплями паяют.

На обоих контактах такое было, не знаю может на заводе с похмелья паяли, и руки тряслись? Х.з.

Без обогрева стекла мне совсем не удобно — привычка, поэтому сразу поехал на дачу ремонтировать.
Так как токопроводящий клей в нагруженных цепях доверия не вызывает, контакт решил снова паять, тем более делается это не в первый раз, процедура не сложная и хорошо знакомая.
Но перед этим надо обмеднить место пайки — без этого припаять к напылению почти нереально, да и от локального перегрева, если долго по одному месту паяльником елозить, может запросто напыление отслоится, а то и стекло лопнуть.
К счастью школа не сильно помешала моему скудному образованию, и в детских воспоминаниях ещё осталось представление, что есть такая нудная фигня как химия(хотя сейчас, пожалуй, о ней я думаю иначе).
А вот то, что в электрохимии есть раздел с не очень понятным названием — гальваностегия, узнал я только сейчас, когда рыл инфу по данной проблеме, но именно эта технология и поможет легко и непринуждённо припаять отвалившийся контакт. Без разрушения стекла.
Но это так, лирическое отступление, пожалуй начну описывать сам процесс.
В первом моём опыте по пайке клеммы обогрева стекла описание процедуры получилось каким то не много скомканным, поэтому попытаюсь рассказать снова, и надеюсь на этот раз более подробно и понятно.

Минимум, что нам для этого потребуется:
1) Медный купорос (сульфат меди), две чайные ложки (есть так же в препаратах «бордосская жидкость», продаётся в садовоогороднохозяйственных магазинах — пакетик стоит недорого, )
2) Электролит аккумуляторный, две чайные ложки, можно взять из аккумулятора, но лучше свежий. Есть в автомагазинах.
3) Дистиллированная вода 100гр., поклонникам самогоноварения объяснять не буду как её получить, для других: можно купить в автомагазине, а можно при помощи чайника и блюдца увлекательно добыть самому, подробности добычи в инете. Есть в автомагазинах.
4) Многожильный провод 1,5 метра около 1кв/мм., есть везде, даже на Марсе и Луне — спасибо космической промышленности! Можно ещё подстраховаться предохранителем врезанным в провод — это на случай КЗ, что бы не лазать искать и заменять штатный, не у всех это удобно.
А лучше лампочку на 12 вольт и ватт на двадцать вместо предохранителя использовать, она заодно и ток немного снизит. При невысоких токах медь осаждается чуть медленнее но более плотно, покрытие более крепкое, хотя в данном случае это не принципиально.
5) Медная жила 5 — 7мм. в диаметре, 10см. длинной, а лучше медная трубка Д 7 — 10мм.
6) 10см. бинта, или кусочек Х/Б ткани, нитки.
7) Наждачная бумага от №800 до №1500, размером со спичечный коробок.
8) Паяльник, лучше 100Вт., ну или 60, канифоль или неактивный флюс и нормальный припой(лучше ПОС 61).

Несколько необязательных слов по теории; не буду говорить про аноды и катоды, и то как ведут себя в электролите катионы и анионы — это не интересно, да и не нужно, а вот то, что точно знать надо — в данном способе гальваники медь у нас будет оседать на «минусе». Повторяем и запоминаем мантру — от плюса к минусу, от плюса к минусу(это я больше для себя, а то постоянно путаюсь))
С током разобрались, он «стекает» от плюса к минусу, а нафига электролит и купорос? Серная кислота в элекролите под воздействием эл. тока здесь выступает в качестве своеобразного «проводника» «переносящего» ионы сульфата меди (который в соединении с водой уже называется медным купоросом) кои осаждаются на минусе.
Это если своими словами.
А если химик будет объяснять, да ещё правильно, а не как я…
Ох не с проста я в школе сразу химию невзлюбил! Чуяла детская душа что с ней всё не просто — какие-то грамм/моли да непонятные валентности. Как наперёд знал — та ещё заноза. Но с одной оговоркой — если химию зубришь но не понимаешь! А вот если тебе становятся понятны её правила и законы, вот тут начинается настоящая магия превращения одних веществ в совершенно другие!
Дальше.
Что бы облегчить доступ к обрабатываемой поверхности напыления я наметил маркером, и немного расточил гравёром метал дверки

Но это уже скорей изыски — можно обойтись и без этого.

1. Готовим обрабатываемую поверхность — слегка зачищаем мелкой наждачкой, увлекаться НЕ стоит!

Источник

Чиним контакт обогрева заднего стекла!

Давно уже хотел написать, но забывал. Еще летом, когда снимал задние стойки оторвал один из контактов обогрева заднего стекла, не нити а именно сам контакт! Естественно летом как то было на него пофиг, а сейчас такая погода, стекло потеет постоянно и ничего не видно, ездить просто опасно вкупе с тем что в зеркала тоже особо ничего не видно в такую погоду! В инете есть 2 пути решения этой проблемы — клеить токопроводящим клеем и паять!

Для начал я попробовал первый вариант. Объездил все магазины в городе и рынки кстати тоже и не нашел того клея который советуют — Done Deal, он дорогой, но точно помогает. Везде предлагают заклеить клеем для ремонта нитей обогрева — но он точно не поможет, тупо деньги на ветер! Дешевый но тоже действенный вариант — клей Контактол, тоже обнаружен не был. В итоге максимум что я нашел — клей Перматекс в Би Би, стоит 170 р.

клей Перматекс

В инете прочитал что люди изготавливают пластину, в нее припаивают провод обогрева и пластину клеят к контактам на стекле и советуют нанести еще мелкую медную стружку. Дома нашелся кусок латуни, попробовали приклеить 2 раза, первый раз просто, второй раз с медной стружкой. Эффекта никакого.

Была изготовлена пластина из латуни

В итоге был вариант — что просто не попали верхом, пластина съехала во время засыхания клея. Проверяли контролькой — питание идет на оба контакта, лампочка загорается. Но вверху немного искрило. Купил еще раз клей — переклеили по нормальному, снова нет эффекта. Теперь рассматриваю вариант, что может все таки дело в латуни, что она толстая и очень долго нагревается или тупо не передает достаточное кол-во тока на нити?!

Ребята, может кто сталкивался с такой проблемой? Клея осталось на один раз, но уже склоняюсь к варианту припаять! Правда переживаю как бы не треснуло стекло. И если паять то в какой точке надо припаять контакт, имеет ли это вообще значение? Буду рад помощи!

Обновление от 17 октября 2012 г. :

Наконец то починил контакт! Что могу сказать — не надо надеяться на дешевый клей, 2 тюбика были израсходованы впустую! Все таки самым действенным и простым способом оказалось — припаять! Делов то на 10 минут и все заработало! Берем провод — с одного конца припаиваем «папу», с другой стороны просто оголенный провод. Отчищаем саму клемму от остатков клея, который толком не проводит ток как оказалось, я счищал паяльником. Потом зачищаем мелкой наждачкой, обезжириваем спиртом и припаиваем. Включаем обогрев, ждем — все работает! Не очень красиво конечно получилось но тут главное практичность а не эстетика!

год назад Метки: самостоятельный ремонт 2418 просмотров

http://www. tucson-club. ru/forum/showthread. php? t=170&page=14

тоже оторвал клемму от стекла, когда ремонтировал задний дворник.
Купил эпоксидный клей «Момент», добавил в него медную стружку, перемешал и заклеил. Причём, стружку делал и крупную и мелкую.
Работает больше года.

В общем припаял я фишку к полоске.
Кто будет паять:
Зачистил место пайки мелкой наждачной бумагой. Протер обезжиривателем. Нанес на место флюс для алюминия (паяльной кислой не успел воспользоваться). Оторванную клемму не трогал, взял провод медный и залудил его. С обратной стороны стекло прогревал феном. Далее на место пайки на стекло нужно капнуть (просто капнуть без растираний) как можно больше припоя (пользовался ПОС-61) и охлаждаем. Пятно припоя должно быть как можно больше по площади. Я капал два раза. Потом на эти две капли припаял медный провод. А медный провод в клемму обогревателя. В идеале надо капать так, чтобы одним разом капля и на стекло попала и на провод. Потом сверху нужно все полить клеем (я взял эпоксидку) или лаком, т. к. припаянный провод можно оторвать от напыления на стекле. На заводской клемме тоже сверху полито каким-то клеем или лаком. И провод желательно закрепить так, чтобы он не болтался.

Ехал сегодня с работы, проверил нагрев. Все работает, стекло прогревается нормально, место где паял греется также как и со стороны заводской клеммы (т. е. нет такого, что место пайки греется очень сильно). Всем удачи!
http://i47.fastpic. ru/big/2013/0724/. afd168b5e7.jpg
http://i47.fastpic. ru/big/2013/0724/. da491be15e. jpg

http://www. autolada. ru/viewtopic. php? t=205326

Собрался на днях тонировать машину и заметил что одна нитка обогрева заднего стекла (третья снизу) не работает. Решился сделать, основательно подготовился к этому вопросу
Для начала, немного инфы которую я нарыл в инете:
Надо найти место обрыва:
1-й способ:
— на запотевшем стекле включаете обогpев и в месте pазpыва стекло быстpо отпотевает пятном, пpи этом вся нить с pазpывом не отпотевает.

2-й способ:
— для обнаружения разрыва проводника обогревателя заднего стекла включите зажигание и включите обогреватель заднего стекла.
— соедините один щуп вольтметра с массой автомобиля, а второй щуп оберните фольгой и перемещайте фольгу по проводнику обогревателя.
— соедините щуп вольтметра в центре каждого проводника обогревателя заднего стекла. Если вольтметр показывает напряжение около 5 В, значит, проводник обогревателя исправен. Если вольтметр показывает напряжение 0 В или 12 В, значит имеется разрыв проводника обогревателя.
— для обнаружения места разрыва проводника обогревателя подсоедините один щуп вольтметра к положительной клемме обогревателя, а второй щуп перемещайте по проводнику обогревателя со стороны отрицательной клеммы обогревателя. Точка, в которой напряжение, показываемое вольтметром, упадет с нескольких вольт до нуля и является местом разрыва проводника обогревателя.

3-й способ:
— омметр, в режиме кило, а лучше мего. Один щуп цепляется к одному выводу обогревателя, второй щуп к другому выводу обогревателя. Взять кусок смоченной ваты в дистиллированной воде и вести им по ниткам обогревателя, следить за показаниями кило, мегаомметра в месте обрыва стрелка дёрнется.
— омметр лучше использовать аналоговый (со стрелкой).
— работает в случае, если обрыв в одном месте!

Непосредственно ремонт нитей:

1-й способ (токопроводящая паста):

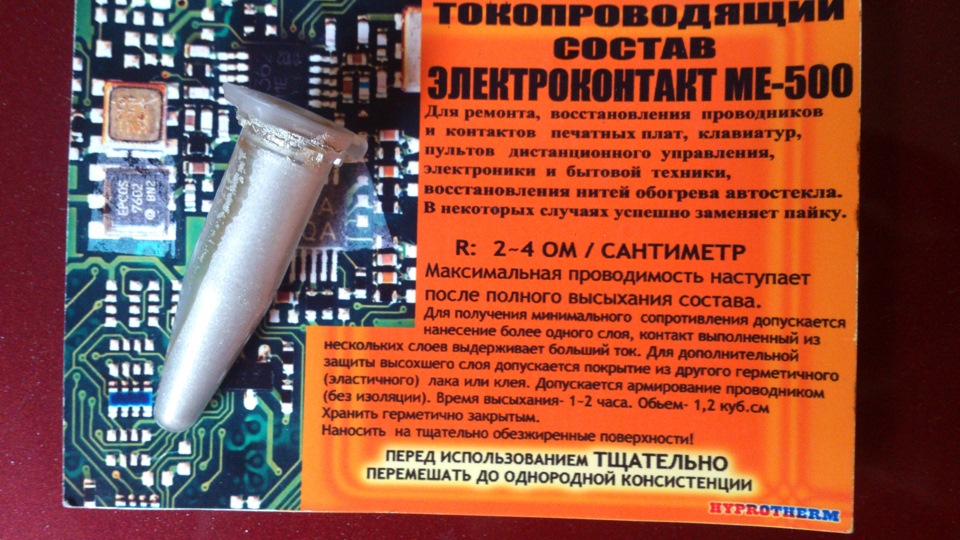

— восстановить разорванный проводник обогревателя заднего стекла можно с применением токопроводящей пасты.
— перед началом ремонта выключите обогрев заднего стекла и дайте время для остывания стекла.
— соблюдая осторожность, зачистите проводник обогревателя и промойте его спиртом.
— воспользуйтесь липкой лентой для отметки ремонтируемого участка.
— нанесите электропроводную пасту примерно на 20 мм с каждого конца поврежденного проводника.
— после сушки электропроводящей пасты в течение 24 часов можно пользоваться обогревателем заднего стекла. Можно высушить при высокой температуре, тогда пользоваться обогревом можно раньше.

3-й способ (краска со стружкой):
— взять медно-латунный бpусок (подойдет и графит) и мелким напильником начал делать стpужку.
— кpаска (можно кpасная, под цвет нитей) смешивается со стpужкой, пpопоpция пpимеpно 50/50. Должна получится тестообpазная смесь.
— включается обогpев и наноситься краска на нить, пpедваpительно сделав тpафаpет из изоленты или скотча. В процессе нанесения краски появлялось шипение из места контакта, потом оно пpопало, но нить гpелась.
— все сделано. Буквально чеpез минуту состав застывает.

5-й способ (специальные клеи):
— специальные клеи для восстановления нитей обогрева, есть и российского производства
— отзывы противоречивые, кому-то нравиться, кому-то нет
— инструкция по применению прилагается к клею
— рекомендуется добавлять в клей немного йода. В таком случае клей получается красного цвета и по цвету совпадает с остальными нитями
