Как отремонтировать ремень безопасности на авто
Ремонт инерционного ремня безопасности
Недавно сталкнулся с данной проблемой,
Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:
1.Снимаем катушку ремней безопасности.Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.
2. Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор.
3.Вытаскиваем ремень, чтобы подобраться к клёпкам и (шилом, гвоздем или отверткой) выдавливаем клепки
4. Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика..Рядом в прямоугольном корпусе с лапкой — шарик, который блокирует ремень при наклоне корпуса катушки.
5.Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.
6.Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки.
Проверяем, чтобы при наклоне катушки фиксатор срабатывал.
Много встречал записей на сайтах, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.
Ну и видео как стало все работать
Ремонтируем ремни безопасности (с пиропатроном)
Внимание! В виду различий в конструционных особенностях ремней безопасности, нижеприведённая информация касается ТОЛЬКО владельцев Ниссан Примера. Если вы обладатель авто другой марки, ищите информацию по вашим ремням в форумах по вашей марке машины. Проникновение в корпус ремня безопасности с пиропатроном осуществляйте на свой страх и риск. При этом, части ремня, будь то крышка, металлический стержень или ещё что-то, к чему приклеен жёлтый (красный, и т.д.) предупреждающий стикер, не вскрывать, ибо взрывоопасно! Остальное вскрывать можно, как я уже говорил, на свой страх и риск, осторожно, без резких движений, ремень не рвать (резко не дёргать) взад-вперёд, класть на что-нибудь мягкое, в моём случае мягкой поверхностью был матрас.
Купил я тут на медне два ремня безопасности на разборке, водительский и передний пассажирский, с пиропатронами. Потратил несколько тысяч рублей. А почему? Старые повисли, не закатывались в ролик. Причём сначала пассажирский, а потом через полгода водительский. Поскольку новые ремни стоят на авто, я решил поэкспериментировать со старыми, просто посмотреть что внутри, как это всё устроено. И что самое интересное, начиная с «просто посмотреть, что внутри» я закончил тем, что попросту восстановил их работоспособность.
Вот сейчас сижу и думаю, ну и нафига я слил бабло на ремни? Можно было не покупать новые, а просто отремонтировать свои и продолжать пользоваться. Теперь у меня образовалось 2 лишних рабочих ремня, один с пиропатроном, другой без. Так что, кому надо, могу продать, недорого, даже дешевле, чем на разборке.
Пока я дома ковырялся в ремешках, весь процесс ковыряния зафотографировал. Для ковыряния использовал обычную шлицевую отвёртку (за неимением отвёртки-звёздочки. Не путать с крестовой), хотя винтики на кассетах с насечкой-звездой.
Для начала я решил поэкспериментировать с ремнём без пиропатрона (на первом фото). Для начала открутил крышку блокиратора ремня. Зачем? Затем, что блокировка будет только мешать при восстановлении пружины, а снимать блокиратор при открытой пружине чревато её (пружины) вылетом из отсека.
Крышка блокиратора крепится на одну защёлку и две петельки. выдавливаем защёлку отвёрткой, поддеваем опять-же отвёрткой крышку и снимаем её.
В жёлтом мини-отсеке виден серебристый шарик, он нужен для наддавливания на молоточек, который цепляется за зубья шестерёнки под дополнительной белой крышкой, которую мы тоже снимем. Она держится на трёх защёлках, которые мы выдавливаем отвёрткой, поддеваем белую крышку и снимаем её, обнажая металлическую шестерёнку.
Снимаем шестерню. На фото я специально перевернул и положил шестерёнку рядом. Если приглядеться, то можно заметить на диске шестерни овальную выемку и рядом — пружинки, а на золотистой плашке, на которую одевается шестерня, можно разглядеть штырь.
Принцип действия таков: когда вы сильно дёргаете ремень, шестерня по часовой стрелке выемкой тянет штырь, а штырь, если приглядеться получше, располагается на планке с зубцами, которые после рывка ремня воткнутся в противоположные зубцы и не дадут повернуться валику с ремнём. То есть, если ремень у вас в машине пофиксился, лечение простое: надо осторожно закатать часть ремня на валик, а потом осторожно его потянуть на себя, фиксатор снимется.
На фото ниже я показываю примерный принцип фиксации вращения валика с ремнём при рывке ремешка:

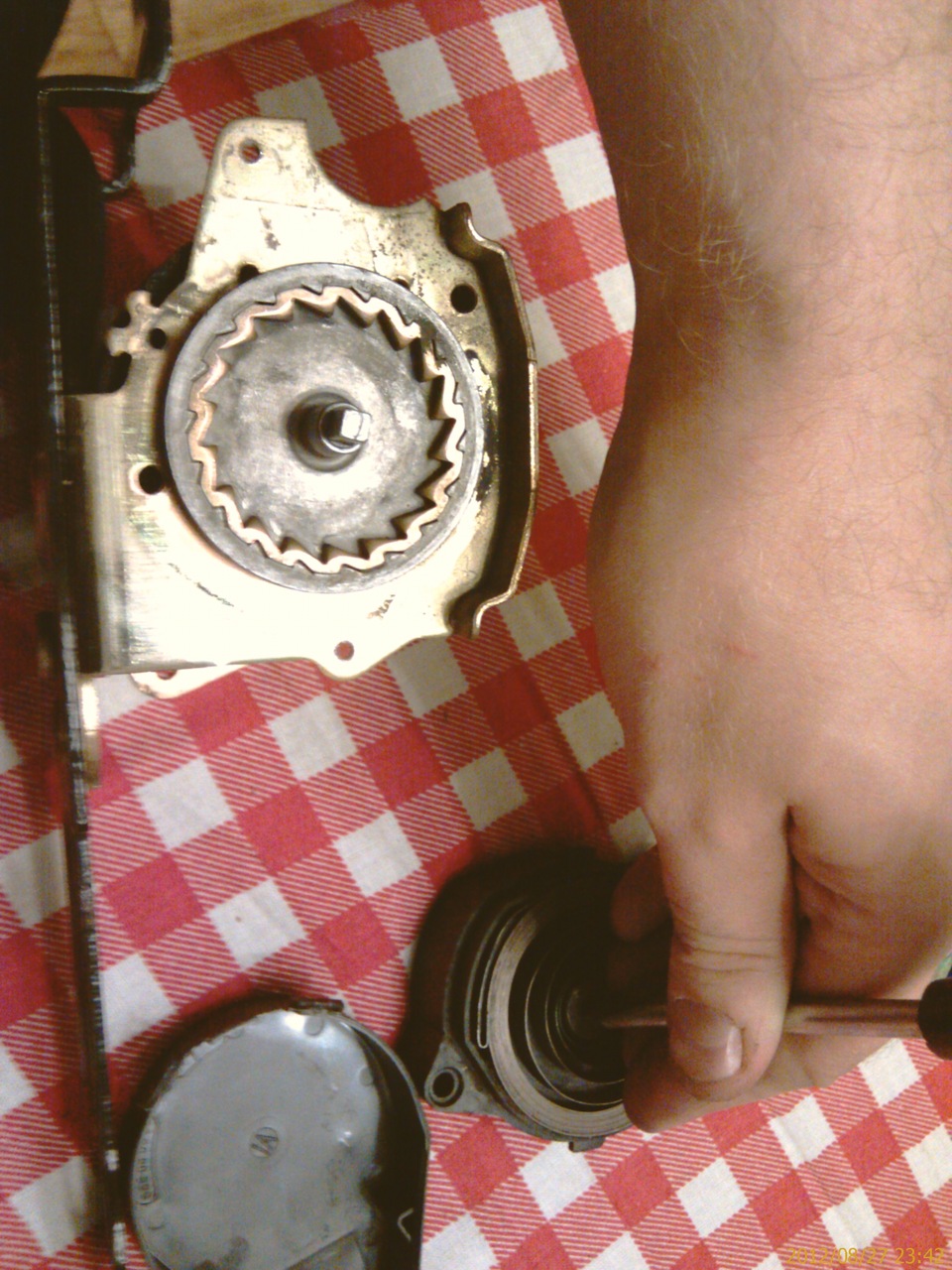

Теперь перевернём кассету с ремнём. На обратной стороне видим крышку с двумя винтами-звёздочками, которая закрывает пружину.
Прежде чем откручивать винты, замотайте на ролик ремень. Что касается винтов на крышке, я открутил винты обычной шлицевой (плоской) отвёрткой. При откручивании следите за тем, чтобы крышка «смотрела» строго вверх (никаких в бок). При этом придерживайте крышку пальцем, дабы не выпрыгнула пружина, осторожно поднимаем крышку.
p.s. В снятой крышке оставьте один винт. Позже будет проще поставить её на место.
Что и требовалось доказать, пружинка вырвалась из бегунка (в центре, на четырёхгранном вале), причём сам пластмассовый бегунок треснул с одной стороны.
К счастью, в бегунке создано два захвата пружины. Если один повреждён, то можно использовать другой. Но на всякий случай (для прочности бегунка) я залил трещину специальным акриловым клеем для склейки искусственного камня (такой вы не найдёте нигде. я его взял у себя на работе), клей окаменеет и превратится в пластмассу.

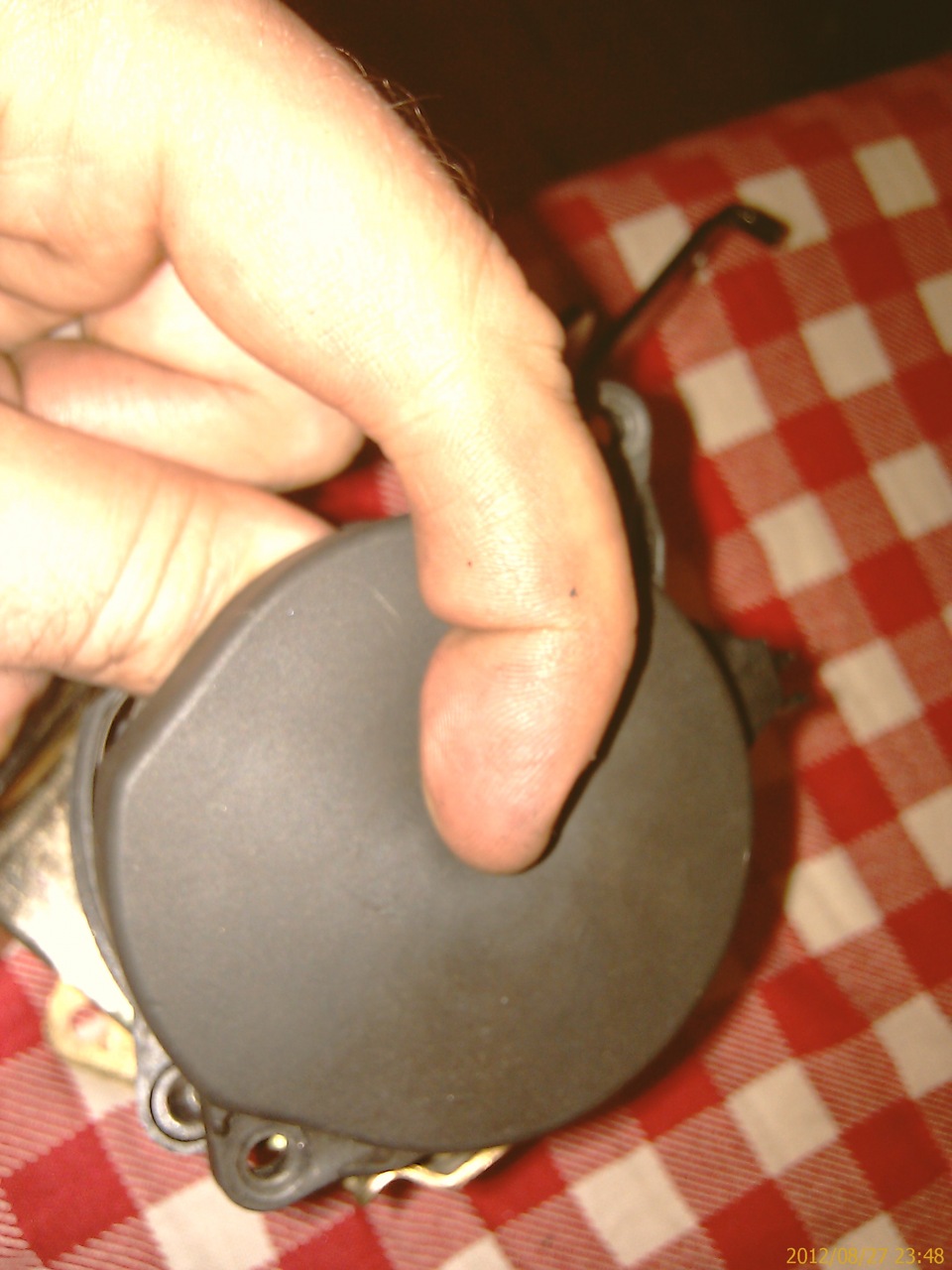

Придерживая пальцами кольца пружины (чтобы не вылетели) остальными пальцами и рукой заправляем пружину в бегунок.
А вот теперь начинается самое сложное. Тут я на ходу придумал способ натягивания пружины. Вставляем отвёртку в бегунок. Левой (если вы правша) рукой прижимаем кольца пружины, правой крутим отвёртку по часовой стрелке, периодически подхватывая её зубами 🙂 чтобы снова схватиться рукой для нового вращения. Не перетягивайте пружину. Излишне натянутая пружина конечно лучше будет затягивать ремень, но… пожалейте бегунок и ваше время (т.к. шанс вылета пружины увеличивается при чрезмерно сильном натяжении). Придерживая отвёрткой бегунок с пружиной осторожно насаживаем всю конструкцию на валик, но руки от пружины и теперь уже и бегунка не отпускаем, пока не прижмём всё это крышкой с винтом, а саму крышку надо будет придавить по центру, пока не закрутим оба винта.
Крышку закрутили, можно её отпустить. Теперь зажимаем в коленях длинный металлический крепёж от кассеты, так чтобы ремень можно было тянуть вверх и проверяем сам ремень (тянуть строго вверх, медленно и до конца). Погоняйте его туда-сюда. Если ремень закатывается на ролик нормально, то собираем остальные причиндалы в обратном порядке (шестерёнка, крышка с шариком, крышка чёрная). Оставьте небольшой «хвост» ремня болтающимся (закатывать весь ремень на ролик не надо!). Светлую крышку придавить ладонью в местах её крепления, чтобы они вошли в металл. Чёрную крышку крепим (нацепляем) сначала петли, потом давим на крепёж до щелчка. Снова проверяем ремень, включая фиксатор (рывком). Фиксатор застопорил ремень, дальше медленно закатываем часть ремня на ролик и также медленно вверх (фиксатор освободит ремень).
Теперь перейдём к ремню с пиропатроном и его устройству и ремонту.
Итак, раскручиваем крышки.
Под плашкой с пружиной видим тот самый тросик, идущий из пиропатрона
Остальное в ремне с пиропатроном всё тоже самое, что и без пиропатрона, а значит и принцип ремонта тот-же.

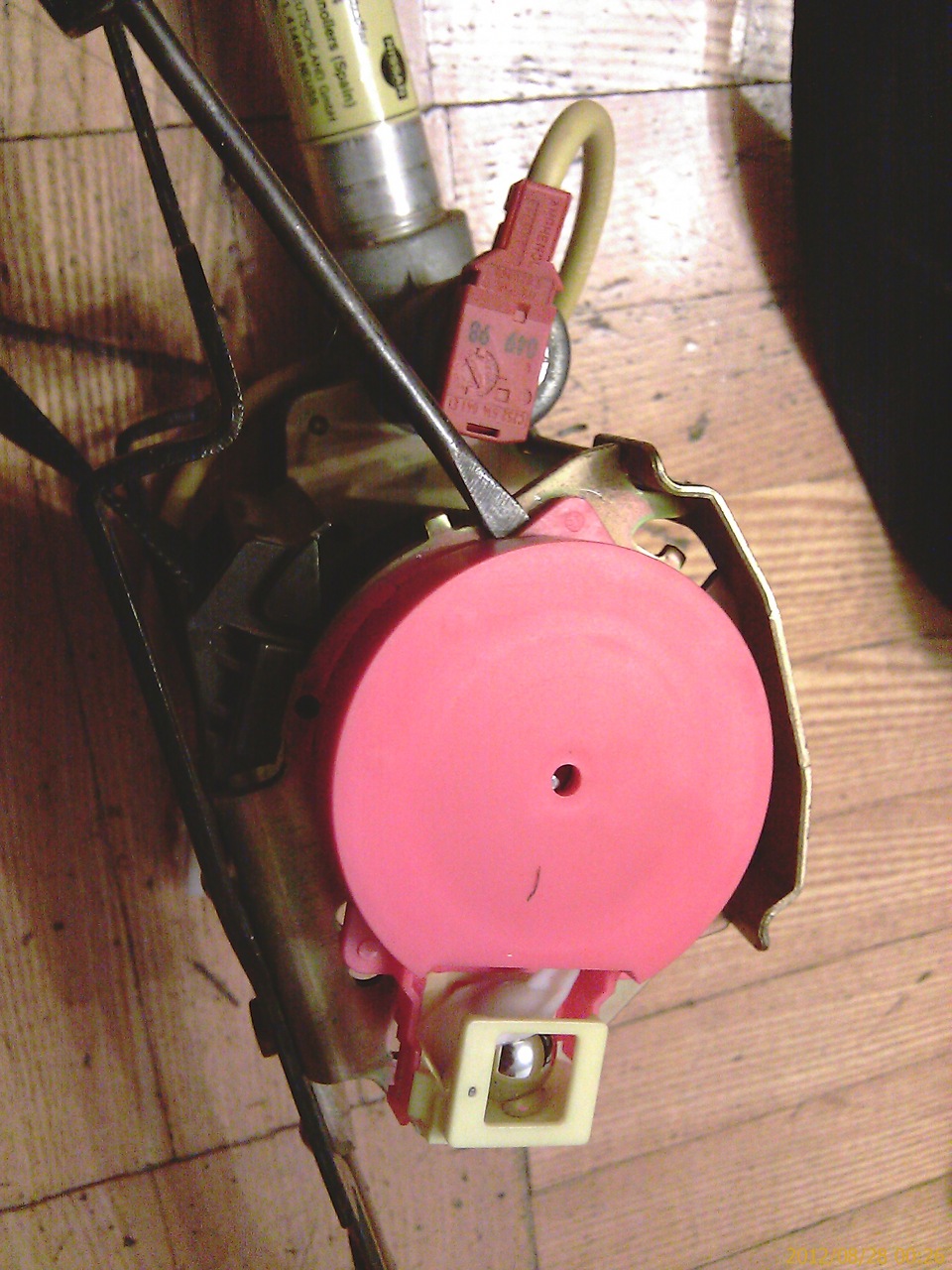

Подцепляем отвёрткой верх фиксатора ремня (здесь он красного цвета)
Снимаем под ним и шестерню.
Не забудьте про то, что надо затянуть ремень заранее и всегда придерживайте пружину, иначе вылетит из корпуса как у меня

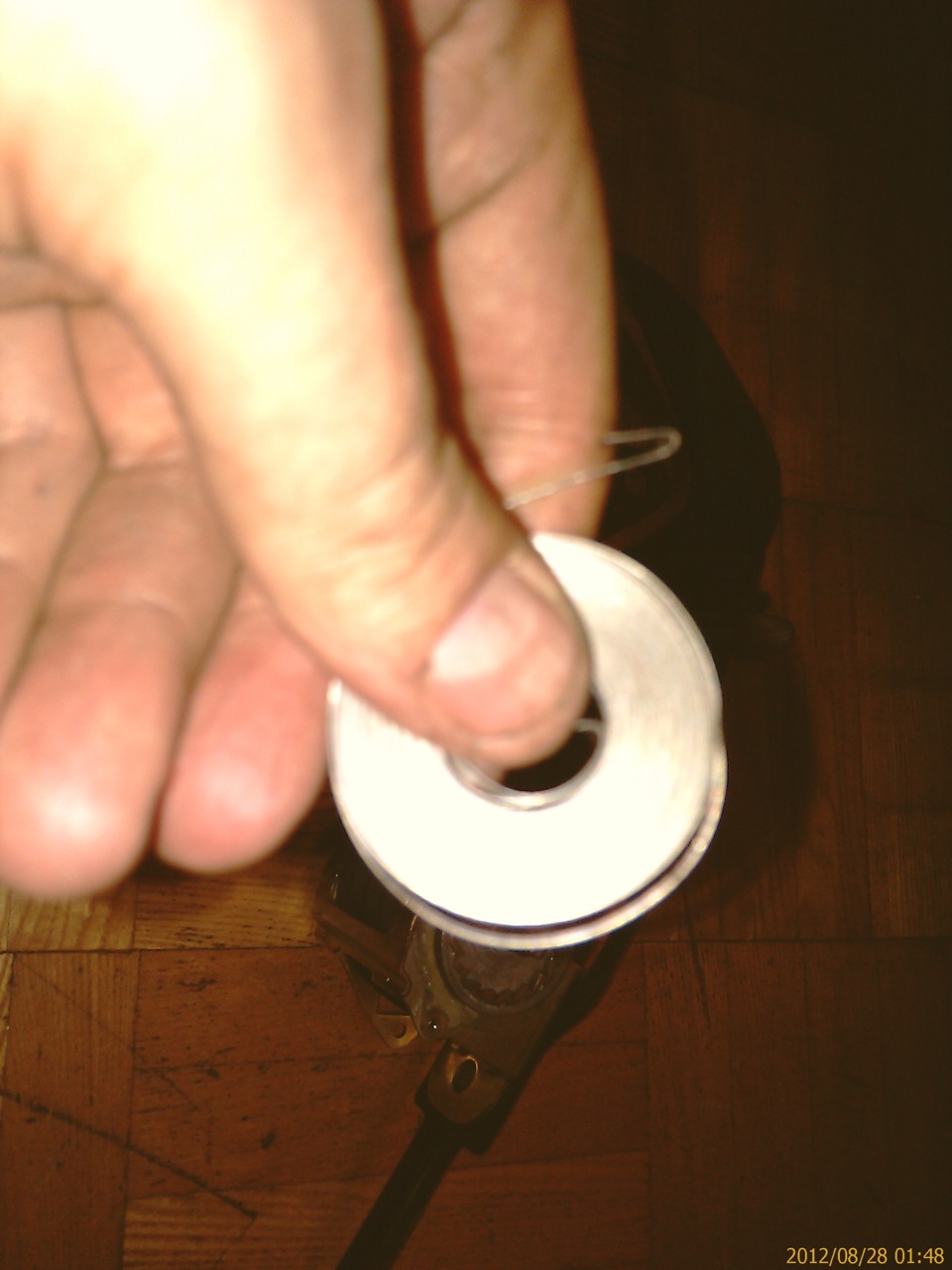

Чтобы поставить пружину на место, а это ой какой геморрой, придётся её распутать, потом скрутить в ту сторону в которую она «хочет» закрутиться
Таким образом улучшим её натяжение. После чего надо будет выкрутить её в обратную сторону. Надо будет подцепить хвостиком пластмасску у края плашки, на которой расположится пружина, потом завести её под пластмасску и дальше накручиваем круги от края в центр крепко держа пружину в корпусе. Когда доберёмся до центра круга, надо будет насадить сверху на пружину бегунок, воткнуть в него отвёртку, натянуть пружину и всю эту конструкцию насадить на вал, дальше собрать всё в обратном порядке.
Таким образом, потратив примерно час-полтора, мы экономим несколько тысяч рублей и продолжаем эксплуатировать свои-же ремни безопасности.
Не хочет сматываться ремень безопасности: 3 способа 2022 года решить проблему
Плохая работа автомобильного ремня безопасности вызывает раздражение, затрудняет эффективную фиксацию тела водителя и пассажиров. Даже при заталкивании ленты в коробку пассажирский ремень не натягивается и продолжает безвольно болтаться снаружи. Решить данную проблему можно несколькими способами.
Правильная смотка без замены деталей
При ремонте главное – не отпускать катушку свободно вращаться под действием пружины. Вполне реально разобрать и перемотать ремень безопасности, строго соблюдая технику безопасности.
Все работы надо проводить, придерживаясь следующего алгоритма:
Стирка
В процессе эксплуатации ход ремня безопасности может со временем затрудняться, блокироваться. Причиной данной ситуации зачастую бывают не механические повреждения системы, а просто ее загрязнения. Это может привести к тому, что в нужный момент система безопасности просто не сработает.
Одним из самых популярных методов в среде автолюбителей является снятие ремня и его стирка. Трудностью этого варианта очистки является то, что полностью отсоединить ленту безопасности очень затруднительно.
На сегодняшний день автолюбители разработали простую технологию чистки ременной ленты, которая требует минимум усилий:
Замена пружины
Со временем в процессе эксплуатации механизм ленты безопасности начинает подклинивать. Из-за данных проблем иногда зимой бывает трудно пристегнуться. Причиной такого явления может быть изношенная пружина.
Чтобы решить возникшую проблему, требуется действовать следующим образом:
Таким образом, решить проблему сматывания ленты можно простыми способами. Главное – правильно определить причину и принять своевременные меры.
Почему ремень безопасности не вытягивается и как его отремонтировать
Иногда считается, что основную безопасность в автомобиле обеспечивают подушки, однако, это не так. Аирбеги помогают избежать травм, а вот жизнь могут спасти только ремни безопасности. Но если подушки в здравом уме никто отключать не станет, то правильно пользоваться ремнями заставить не всегда удаётся.
Чтобы автоматизировать натяжение, в конструкцию введены механизмы сматывания (катушка) и блокировки (инерционные). Дополнительно устанавливаются устройства экстренного натяжения с пиропатронами.
Из-за чего может заклинить ремень безопасности
Устройства, входящие в состав катушек, достаточно надёжны, но любые механизмы со временем отказывают. Связано это обычно и износом деталей и попаданием загрязнений.
Блокиратор катушки
При торможении, а также резким креном кузова автомобиля, когда возможна авария или переворот автомобиля, изменяется направление вектора силы тяжести относительно корпуса механизма ремня. Сам этот корпус жёстко закреплён на стойке кузова, в нормальных условиях его вертикальная ось совпадает с такой же осью кузова и направлением к земле.
Работает блокировка по принципу перемещения массивного шарика, в результате чего отклоняется связанный с ним поводок и блокирует храповиковый механизм катушки. После возвращения в нормальное положение катушка должна разблокироваться.
Вторым механизмом инерционности является эксцентриковый рычаг и шестерня с внутренним зубом на оси катушки. Если скорость разматывания превышает опасный порог, то рычаг проворачивается, смещается и входит в зацепление с зубом. Ось фиксируется относительно кузова, и вращение блокируется. При плавном вытягивании ремня из корпуса этого не происходит.
За втягивание ремня в корпус и его наматывание отвечает спиральная пружина. Она полностью сжата при вытянутом ремне и расслабляется при смотанном. Усилия этой пружины достаточно, чтобы с некоторой плотностью прижимать ремень к пассажиру.
Износ деталей механизма
Ремнём пользуются с той же регулярностью, что и автомобилем в целом, естественно, что механизм подвержен износу. Даже при движении катушка продолжает частично отрабатывать перемещения человека.
В результате износа больше всего страдают механизмы блокировки, поскольку они являются наиболее сложной частью конструкции.
Шарик постоянно перемещается из-за изменений рельефа местности, разгонов, торможений и прохождения поворотов. Непрерывно работают и прочие связанные с ним элементы. Смазка имеет свойства окисляться, высыхать и деградировать, сама становясь причиной заеданий.
Пиропатроны
Современные ремни снабжаются системой преднатяжения при аварии. По команде электронного блока, зафиксировавшего аномальные ускорения по сигналам своих датчиков, срабатывает пиропатрон в механизме натяга.
В зависимости от конструкции либо выделяющиеся газы под большим давлениям начинают вращать ротор газового двигателя, либо перемещается набор металлических шариков, вызывая закручивание оси катушки. Ремень максимально выбирает слабину и плотно прижимает пассажира к креслу.
После срабатывания механизм неизбежно будет заклинен и далее ремень разматываться или наматываться не сможет. По правилам техники безопасности его дальнейшее использование недопустимо, текстиль разрезается и заменяется в сборе с корпусом и всеми механизмами. Даже если его отремонтировать, нужный уровень безопасности он уже обеспечить не сможет.
Проблема с катушкой
Катушка перестаёт нормально работать обычно по нескольким причинам:
Пружину можно подтянуть, увеличив её предварительный натяг. Занятие это сложное и требует предельной аккуратности, поскольку после снятия пластиковой крышки пружина немедленно размотается и вернуть её на место крайне затруднительно, тем более правильно отрегулировать.
Как найти причину неисправности
После снятия корпуса катушки со стойки его надо расположить строго вертикально и попытаться плавно вытащить ремень из корпуса. Если нет наклона, то ремень должен легко выходить и при отпускании втягиваться обратно.
Если наклонить корпус, то шарик сдвинется, и катушка будет заблокирована. Исправный механизм восстанавливает свою работу после возвращения в вертикальное положение. Подклинивания говорят о нарушении работы шарикового блокиратора.
Если вытягивать ремень достаточно быстро, то сработает центробежный блокиратор с эксцентриковым рычагом, и катушка тоже заблокируется. После отпускания работа восстанавливается и при плавном вытягивании помех быть не должно.
Работа по диагностике пиротехнического натяжителя доступна только специалистам из-за опасности механизма. Не надо пытаться его прозванивать мультиметром или разбирать.
Ремонт ремня безопасности
Доступные способы ремонта состоят в частичной разборке механизмов, очистке, промывке, сушке и смазке.
Инструменты
Не во всех случаях ремонт получится с использованием типовых инструментов. Иногда внутренний крепёж содержит нестандартные головки винтов, соответствующие ключи купить затруднительно.
Но в большинстве случае потребуется:
Порядок работы сильно зависит от конкретной модели автомобиля и производителя ремней, но есть и общие моменты.
Инструкция
Лучшим решением будет не пытаться отремонтировать ремень, особенно если он уже долго прослужил, а заменить его в сборе на новый.
Со временем снижается надёжность работы, вероятность успешного ремонта тоже невысока. Найти новые детали почти нереально, а бывшие в употреблении не лучше уже имеющихся. Экономия на безопасности всегда неуместна, тем более, если речь идёт о ремнях.
Сам их материал быстро стареет и в случае опасности всё это сработает нештатно, что приведёт к травмам. Никакие подушки при отказавших ремнях не помогут, наоборот, могут стать дополнительной опасностью.
Ремонт инерционного ремня безопасности
Всем привет кто продолжает следить за этой машиной — мне приятно)
Вообщем я много спрашивал и искал на сайтах почему заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно?
добрые и хорошие люди рассказали в чем проблемы и я решил собрать все в одном, может кому пригодиться
Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:
1.Снимаем катушку ремней безопасности.Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.
2. Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор.
3.Вытаскиваем ремень, чтобы подобраться к клёпкам и (шилом, гвоздем или отверткой) выдавливаем клепки
4. Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика..Рядом в прямоугольном корпусе с лапкой — шарик, который блокирует ремень при наклоне корпуса катушки.
5.Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.
Много людей говорят что смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка. Но я использовал обычный солидол
6.Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки.
Проверяем, чтобы при наклоне катушки фиксатор срабатывал.
Много встречал записей на сайтах, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.
Ну и видео как стало все работать
