Как переделать бесперебойник в зарядное устройство для автомобиля

Блок питания, зарядное из бесперебойника

Рассмотрев все возможные варианты будущего блока питания, заказал необходимые комплектующие с Китая и что бы не терять время подготовил корпус. Сместил трансформатор с прежнего места и закрепил к дну на четыре винта М4, там где стоял транс. установил радиатор для будущего диодного моста. Так же вырезал в задней части корпуса отверстие для вентилятора.
Где то через месяц пришел импульсный понижающий преобразователь на XL4016 12А 0-32В, вот ссылка на него. Че та завтыкал я сделать фото до переделки преобразователя, поэтому объясню что сделал.


Вместо родных подстроечных резисторов были установлены советские резисторы. Для регулятора напряжения резистор установлен 4,7 кОм, выведу его двумя проводами на лицевую панель. Такой номинал дает возможность регулировать напряжение в пределах 1,2В-18,5В. Для регулятора тока установил переменный резистор 1 кОм, по плюсовому проводу добавил резистор 25 кОм, что дает возможность регулировать ток в пределах 0-10А.
Так же вместо колодки припаял провода, провода 0,75мм кв. скрутил парами для увеличения сечения.

Еще через месяц, буквально вчера, пришли остальные комплектующие и я принялся за работу. Фоток процесса опять нет, поэтому пройдусь по готовому прибору.
На переднюю панель было выведено два регулятора: тока и напряжения. Установлен амперметр типа 91C4 на 10А, электронный вольтметр и клемники, оставшиеся с предыдущего регулируемого блока питания. Так же вывел с платы светодиод индикатор стабилизации по напряжению.


В задней части на перегородке установлена плата преобразователя XL4016, на радиаторе установил диодный мост KBPC5010, к корпусу приклеил конденсатор 35В 4700 мкФ. Конденсатор нужен для фильтрации сетевого напряжения, после моста с ним получилось напряжение 22В.
Для питания вентилятора и вольтметра использовал дополнительную обмотку с трансформатора, установил диодный мостик с конденсатором 2200 мкФ. После диодного моста 25В, это напряжение подходит для питания вольтметра, а вот для питания вентилятора этого много, поэтому вентилятор будет питаться через два запараллеленных резистора 470 Ом 2 Вт. Мостик с конденсатором закрепил навесом.
Кстати для защиты от всяких случаев 🙂 установил предохранитель на боковой панели.

Вся эта сборка занимала всего 5 часов, можно сказать что собранно все за вечер.
Теперь пора перейти к испытаниям сего прибора, ну для начала посмотрю на сколько точный вольтметр.
Основные напряжения выбрал как для зарядки разных Аккумуляторов, первым будет напряжение для LI-ION 4.18 В. Вольтметр показал 4,16 В, что вполне нормально для китайского вольтметра.

Следующее напряжение выбрал для трех литиевых батарей, тут вольтметр показал на 0,1В больше, что так же не так уж страшно.
Последнее напряжение это 14,4В для свинцовых аккумуляторов. Тоже погрешность 0,1 В но опять же допустимо.
Ну и проверю амперметр, хотя он порадовал меня намного больше вольтметра.
Хватит баловаться, пора нагружаться. Что будет с блоком если короткое замыкание?
Ну и теперь нагружу все нихромом, получилось нагрузить на 6А при 15 В
Долго нагружать не буду, потому что расплавлю корпус. Но минут 10 точно все грелось без проблем для корпуса
Последнее, что осталось сделать для этого блока питания, это подключить провода с клемами. Такой провод купил когда то за 300 рублей.
На этом сборка окончена и последнее, что мне нужно сделать, это нарисовать для вас схему блока питания

А так же добавить ссылки на все используемые компоненты
Преобразователь на XL4016 12А 30В стоимостью 290 рублей
Диодный мост 50А 1000В за 100 рублей
Вольтметр 100В за 60 рублей
Амперметр 10А за 430 рублей
Клемник 4 штуки за 100 рублей

Учитывая, что сам бесперебойник стоил 500 рублей, плюс дополнительные детали и прочее, мой блок питания из бесперебойника обошелся мне в 1500 рублей

Ну пока по блоку все, если нравятся мои самоделки и не хотите пропустить новые, подпишитесь на обновления в ВКонтакте или Одноклассниках

Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства

Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.

Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20А\ч, АКБ 9А\ч зарядит за 7 часов, 20А\ч — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна

Зарядное устройство для самых разнообразных типов аккумуляторов 12-24В с током до 10А и пиковым током 12А. Умеет заряжать Гелиевые АКБ и СА\СА. Технология зарядки как и у предыдущего в три этапа. Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном. На панеле есть ЖК индикатор указывающий напряжение, ток заряда и процент зарядки.

Хороший прибор если вам надо заряжать все возможные типы АКБ любых емкостей, аж до 150А\ч

Цена на это чудо 1 625 рублей, доставка бесплатна. На момент написания этих строк количество заказов 23, оценка 4,7 из 5. При заказе не забудьте указать Евровилку

Если какой то товар стал недоступен, пожалуйста напишите в комментарий внизу страницы.
С ув. Эдуард

Источник

Как сделать зарядное устройство из бесперебойника своими руками?

Вряд ли можно встретить автомобилиста, который не сталкивался с проблемой разряженного аккумулятора. В таких случаях не обойтись без надежного источника питания, в котором используются составные транзисторы. Если под рукой нет нужного прибора, мы расскажем, как сделать зарядное устройство из бесперебойника своими руками, не потратив при этом огромных денег. Найти данное устройство не составляет труда – это может быть неработающий или ненужный ИБП, который давно заменили более новой моделью. Почему выбор пал именно на это изделие? Все просто — бесперебойник как раз содержит необходимые элементы электрической цепи. Если ИБП неработающий, то самая важная для нас деталь в нем — это трансформатор.

Изготовить зарядник можно как из старого и нерабочего устройства, так и из работающего, если не планируется его дальнейшее использование по его основному назначению. Данная операция относительно простая, если вы обладаете знаниями, связанными с электроникой.

В противном случае советуем предварительно ознакомиться с этим вопросом.

Правила безопасности

Техника безопасности в нашем случае ничем не отличается от таковой с другими электроприборами. Категорически запрещено разбирать включенные в сеть устройства, а также проводить какие-либо дополнительные манипуляции с ними. Не забывайте, что при обнаружении неисправности электрооборудование нужно ремонтировать или заменять в кратчайшие сроки.

Также для сборки зарядника потребуются определенные знания в области электроники, чтобы правильно разместить те или иные элементы цепи.

Инвертор из бесперебойника своими руками

Рейтинг 4.5 из 5. Голосов: 22

Переделка бесперебойника в инвертор потребует минимум затрат (розетка, крокодильчики, либо папу для прикуривателя). Также убедитесь, что Ваш ИБП имеет «холодный пуск», то есть способен самостоятельно запускаться без наличия 220В., в противном случае наш самодельный инвертор не будет запускаться от аккумулятора.На самом деле изготовить автомобильный инвертор своими руками достаточно просто, сначала подключаем розетку к заднему выходу на ИБП.Удалить спикер, выпаять или оторвать пассатижами. Если этого не сделать, то он будет все время пищать, т.к. на входе нет 220В. ИБП предназначен для краткосрочной работы от АКБ (15-20 минут), для более продолжительного периода работы требуется охлаждение. Вентилятор устанавливаем в боковую крышку, направление потока воздуха должно быть внутрь. Вместо проводов аккумулятора припаиваем свои провода нужной длинны для подключения их к сети автомобиля. Самодельный инвертор готов. Для контроля разряда АКБ на переднюю часть ИБП можно установить цифровой вольтметр. Если нагрузка будет до 150Вт, то подключать самодельный инвертор можно через прикуриватель. В противном случае подключение выполняем напрямую к АКБ. Также стоит учитывать, что при длительной нагрузке больше 150Вт потребуется дополнительный радиатор. Такой инвертор небольшой мощности позволит Вам подзарядить ноутбук, подключить лампу или даже использовать маломощные инструменты.

Схемы

Еще один вариант изготовления зарядного устройства своими руками. Данный способ мало отличается от предыдущего, однако здесь есть схемы – это очень удобно для работы с электрическими приборами. Такое устройство включает в себя мощные составные транзисторы КТ947, КТ827. Приведенные в схеме пунктирные линии – дополнительные конденсаторы. Диоды с транзисторами конструктивно могут размещаться на общем большом радиаторе, изолирующие прокладки при этом не требуются.

Если трансформатор со средним отводом на 16 вольт отсутствует, можно воспользоваться схемой, где включен выпрямительный мост. Резистор R1 нужен, чтобы защищать составной транзистор от коротких замыканий.

Если собрать устройства по этим схемам, то регулировка напряжения на выходе будет от 0 до 15 В, а максимальный ток зарядки — до 10 А.

Старый бесперебойник

В нашей доблестной организации есть мастерская, которая периодически монтажирует свои поделки. А на монтаж типа «пробурить 2 маленьких дырочки, а ближайшая розетка в 3х километрах» они ездят очень часто. Естественно им приходится возить здоровенный генератор на 3 киловатта. Дир задумал купить преобразователь (инвертор) 12-220в, но он стоит от 1500р, что гораздо больше затраченных за год на бензин для генератора денег. и тут нас посетила мысль, а на что нам горка бесперебойников?

Первый попавшийся бесперебойник не выдержал тестовых прогонов. Спекся за 5 минут(, вечная ему память.

Быстренько была выбрана самая мощная жертва, ИБП Ippon, 800 вольт-ампер на выходе.

Трансформатор без аккумулятора не держится, пришлось его намертво прикрутить саморезами.

Проблему перегрева было решено устранить принудительным воздушным охлаждением. В лицевой части пришлось сделать несколько отверстий.

Сетка металлическая, приклеена термопистолетом.

Нужно было конечно еще приклеить мелкую сеточку от пыли, но это в голову пришло уже после сборки. Разбирать обратно лень, приклею во время чистки.

Все разъемы с задней стороны

Убраны за их полной ненадобностью. Так же приклеена сетка.

Понадобилась пара вентиляторов. 8ми сантиметровые китайцы идеально подошли. утеплитель проложен в местах не плотного соприкосновения вентиляторов с корпусом.

12-ти вольтовые провода наращены длинными проводами с крокодилами, чтоб цеплять к аккумулятору автомобиля. Отверстия от телефонных разъемов в корпусе источника бесперебойного питания тоже пригодились. USB случайно был оторван.

В боку ИБП установили розетку)

Вот почти и все

Еще был выдернут бипер, достал он, честное слово. Вот такой получился кросавец инвертор 12-220в :

Спокойно тянет небольшой перфоратор на 550Вт, дрель на 600, и не греется (тупо не успевает от мощного воздушного потока)

Проблемы и особенности

В первую очередь, важно пользоваться амперметром, когда будете заряжать батарею. Таким образом вы сможете контролировать данный процесс: по напряжению этого сделать не получится. Учтите: чтобы узнать допустимое значение максимального тока, нужно разделить емкость аккумулятора на 10. При помощи собранного устройства батарею можно будет зарядить за несколько часов, в зависимости от степени ее разрядки.

Если правильно подобрать элементы цепи и делать все по инструкции, серьезных проблем возникнуть не должно, особенно если вы хорошо понимаете в электронике и сможете сделать все без посторонней помощи.

Какие батареи используются в ИБП

Во всех ИБП, производимых АРС (и другими известными крупными производителей ИБП), используются свинцовые кислотные аккумуляторные батареи, очень похожие на самые обычные автомобильные аккумуляторы. Разница заключается в том, что, если уж приводить подобное сравнение, то батареи, используемые АРС, изготовлены по одной технологии с самыми дорогими из доступных на сегодняшний день автомобильными аккумуляторами: содержащийся внутри электролит находится в гелеобразном состоянии и не разливается при повреждениях корпуса; батарея герметизирована, вследствие чего она не требует ухода, не выделяет при эксплуатации вредных и взрывоопасных газов (водорода), ее можно «кантовать» как угодно, без опасения пролить электролит.

Насколько долговечны батареи ИБП

Несмотря на то что в различных ИБП используется, казалось бы, одна и та же батарейная технология, наблюдаются колебания срока эксплуатации батарей ИБП разных изготовителей в широких пределах. Это весьма важно для пользователей, поскольку замена батарей стоит дорого (до 30% первоначальной стоимости ИБП). Выход батарей из строя снижает эффективность системы, является источником простоев и лишней головной боли. На надежность батареи значительное влияние оказывает температура. Дело в том, что естественные процессы, вызывающие старение батареи, во многом зависят от температуры. Подробные данные испытаний, предоставленные изготовителями батарей, показывают, что срок эксплуатации батареи при повышении температуры на каждые 10°C снижается на 10%. Это означает, что конструкция ИБП должна предусматривать минимальный нагрев батареи. Все ИБП с топологией online и гибридные online-источники нагреваются сильнее, нежели резервные или линейно-интерактивные (вот почему первым требуется вентилятор). Это важнейшая причина, в силу которой ИБП резервного и линейно-интерактивного типов реже нуждаются в замене батарей, чем ИБП с топологией online.

Основные характеристики ИБП

У ИБП есть несколько основных характеристик, на которые стоит обращать внимание при покупке. Рассмотрим их ниже.

Обычно данная характеристика обозначается величиной VA или Вт. Если величина указана в VA (ВА), то умножьте ее на 0,6, чтобы получить значение в более понятных нам Ваттах.

Эти три характеристики являются наиболее важными. Помимо них у ИБП есть еще множество характеристик. Например, при выборе бесперебойника в магазине обращайте внимание на то, какие разъемы питания установлены в источнике, есть ли дисплей и дополнительные интерфейсы (RJ-11, USB), сколько батарей устанавливается и прочие.

Что еще можно сделать?

Интересным и экономически оправданным шагом будет ответ на вопрос, что можно сделать из старого бесперебойника от компьютера. Помимо вышеописанных устройств, старые БП компьютеров очень часто используют для переделки в сварочные аппараты, в блоки питания для динамических усилителей звука и различного ремонтного инструмента (электродрелей, шуруповертов).

Наиболее экономически выгодной операцией считается переделка БП от компьютера в электросварочный аппарат, так как исходя из сегодняшних рыночных цен на такую технику у домашнего мастера появляется возможность сэкономить в среднем 5-6 тысяч рублей.

Подобное устройство на скорую руку не гарантирует получение сварочного аппарата, соответствующего всем техническим нормам ГОСТа, установленным для промышленных предприятий, но вполне может использоваться в подсобных целях на дачах и в небольших фермерских хозяйствах.

Переделанный из бесперебойника сварочный аппарат в работе использует электроды с диаметром сечения 2 мм. Для переделки годится ИБП от компьютера с АКБ на 24 В и рабочей мощностью 1000 Вт. С помощью отвертки блок питания разбирается. Для сварочного аппарата от ИБП потребуется только его трансформатор без аккумулятора, первичная обмотка которого подключается к сети 220 В.

На что в ИБП нельзя полагаться

Батарея — наименее надежный элемент большинства хорошо сконструированных систем ИБП. Тем не менее архитектура ИБП может влиять на долговечность этого критичного компонента. Если держать батарею под непрерывной подзарядкой даже при отключении ИБП (как это делается во всех ИБП, производимых АРС), срок ее эксплуатации увеличивается. При выборе ИБП следует избегать топологий с высоким напряжением батареи. Следует остерегаться ИБП, в которых батарея подвергается воздействию пульсирующих токов или перегреву. В большинстве систем ИБП применяются одинаковые батареи. И все же конструктивные различия между ИБП различных систем обусловливают значительные различия в сроке службы батарей, а следовательно, и в размерах эксплуатационных затрат.

Перед первым включением нового ИБП обязательно следует зарядить батареи

Батареи нового ИБП за время транспортировки и хранения на складе, естественно, потеряли большую часть «заводского» заряда. Поэтому, если вы сразу же поставите ИБП под нагрузку, батареи не смогут обеспечить должный уровень поддержания питания. Более того, процедура самотестирования, автоматически запускаемая при каждом включении ИБП (кроме Back-UPS), в числе прочих диагностических операций, проверяет, в состоянии ли батарея справиться с нагрузкой. А поскольку незаряженная батарея справиться с нагрузкой не может, система, возможно, сообщит, что батарея неисправна и требует замены. Все, что нужно сделать в такой ситуации — дать батареям зарядиться. Оставьте ИБП подключенным к сети на 24 часа. Это первая зарядка батарей, поэтому она требует больше времени, чем обычная штатная зарядка, регламентированная в техническом описании. Сам ИБП может быть выключен. Если вы принесли ИБП с холода, дайте ему согреться при комнатной температуре в течение нескольких часов.

Источник

Зарядное для АКБ из старого ИБП

Так получилось, что зимой у меня машина простояла пару недель на улице в виде сугроба и у нее сел АКБ, зарядного у меня небыло и пришлось быстро выходить из ситуации
Делается все очень быстро и просто
понадобиться старый ИБП

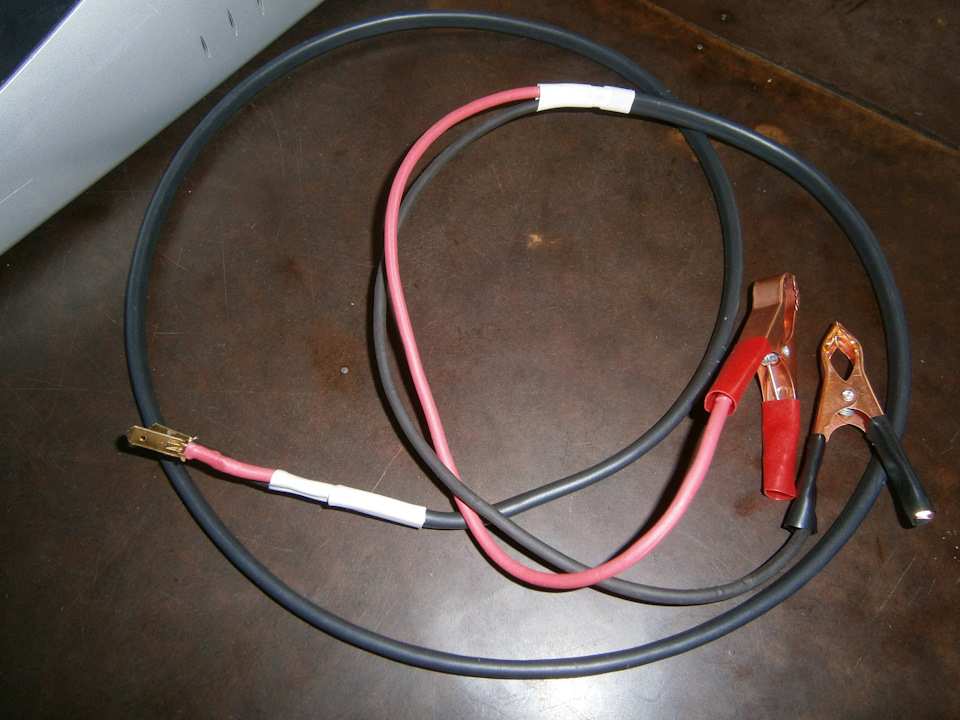

кусок кабеля в моем случае это был ШВВП 2х2.5 несколько клем и крокодильчики, при помощи паяльника все это дело соединяем

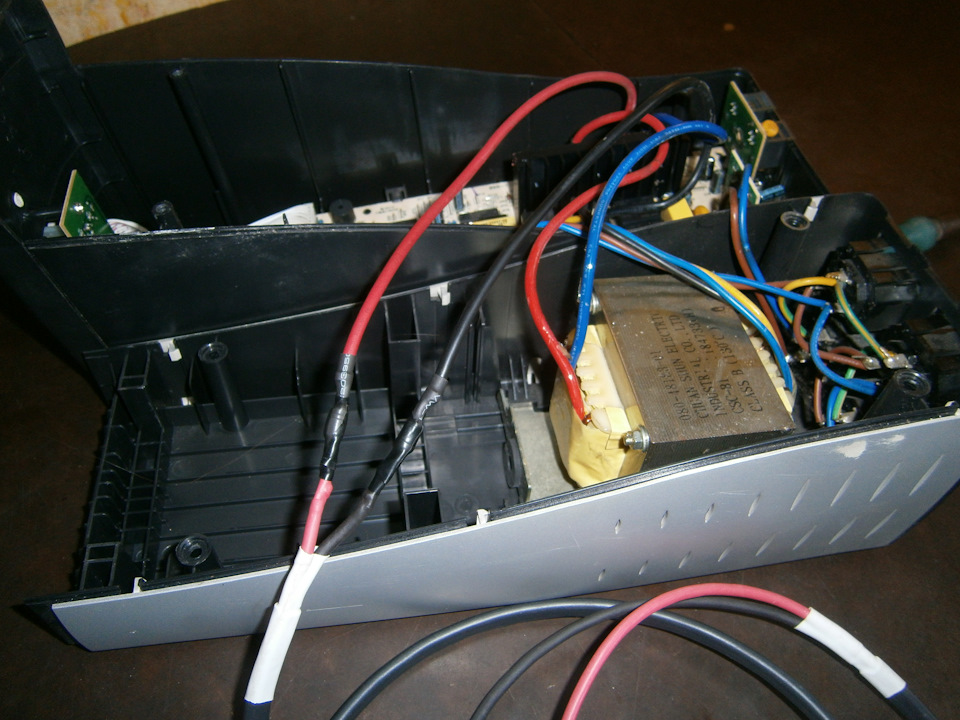

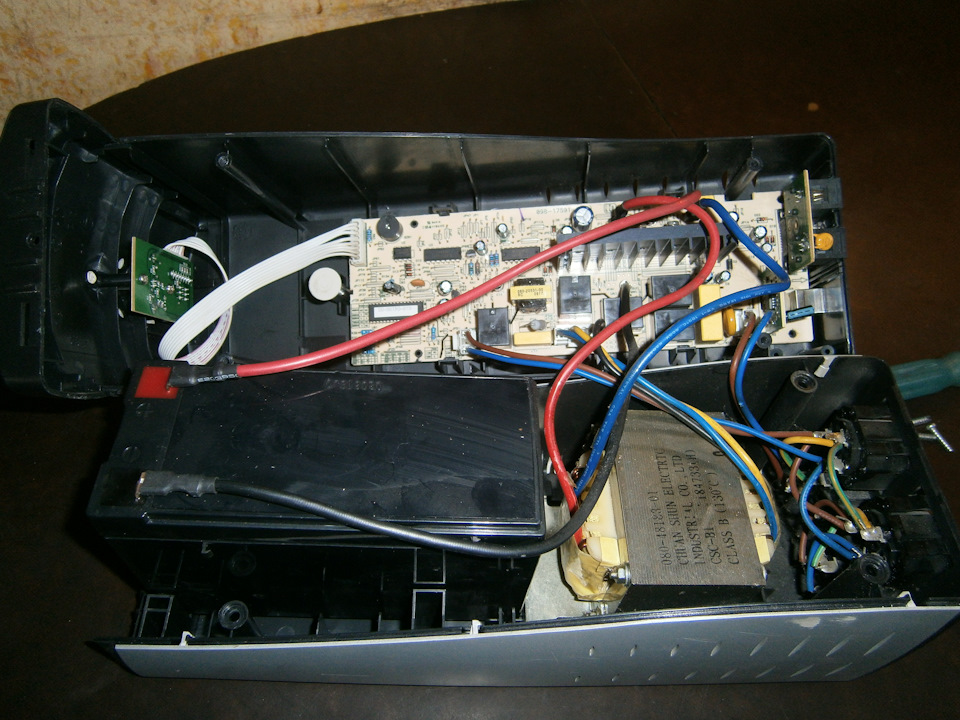

разбираем ИБП и вместо батереи подключаем наш кабель

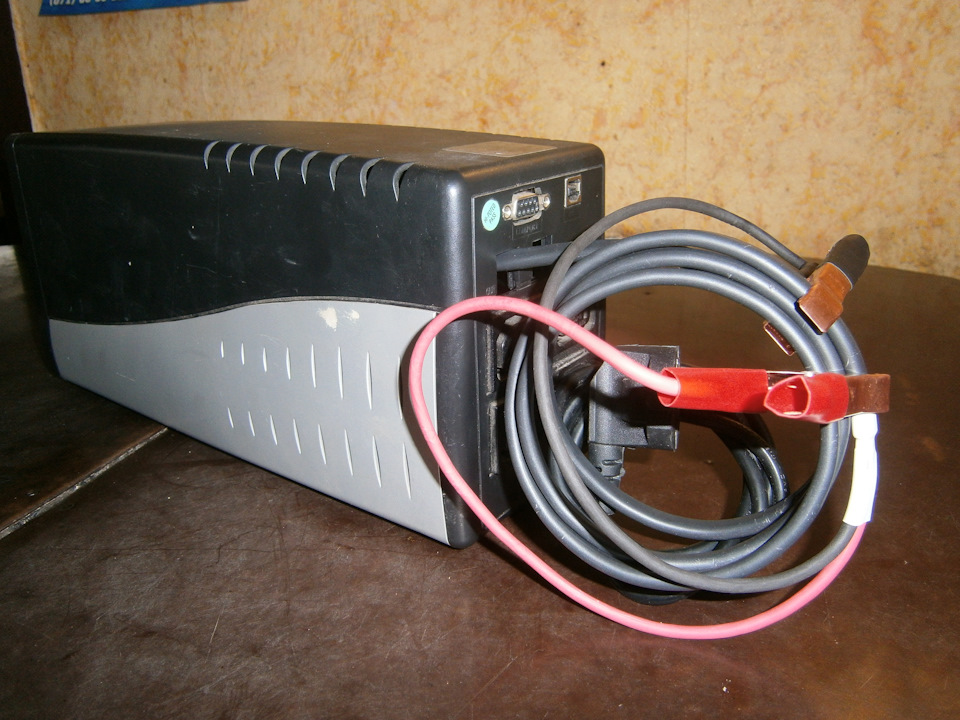

собираем все на место и выводим кабель наружу

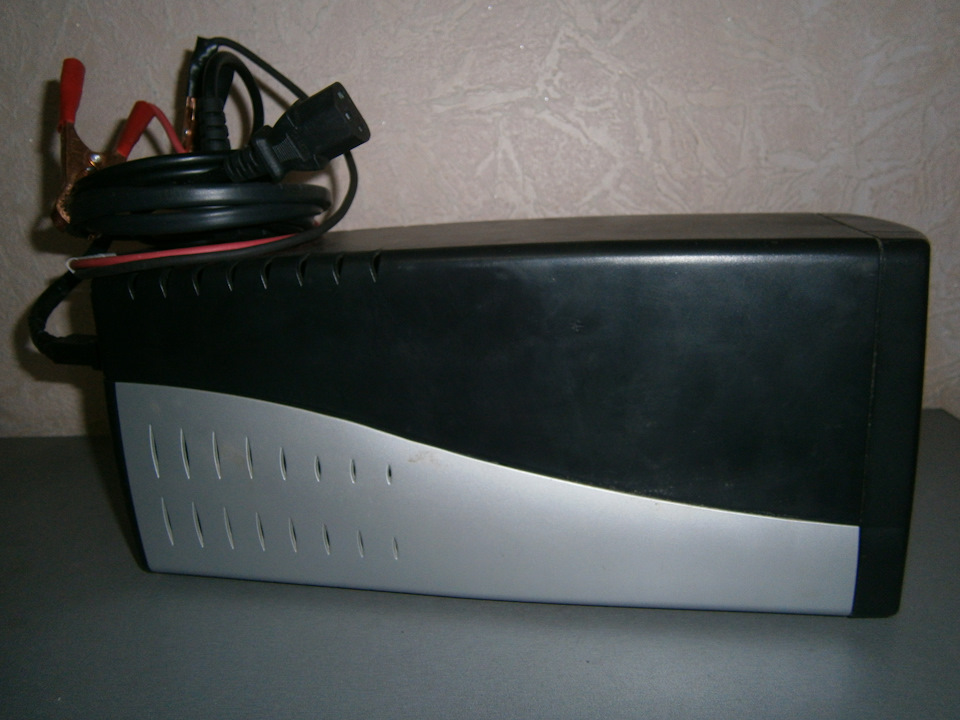

все зарядное готово, заряжает малым током и за сутки спокойно поднимает севший до 9-10 вольт АКБ в его нормальные 12

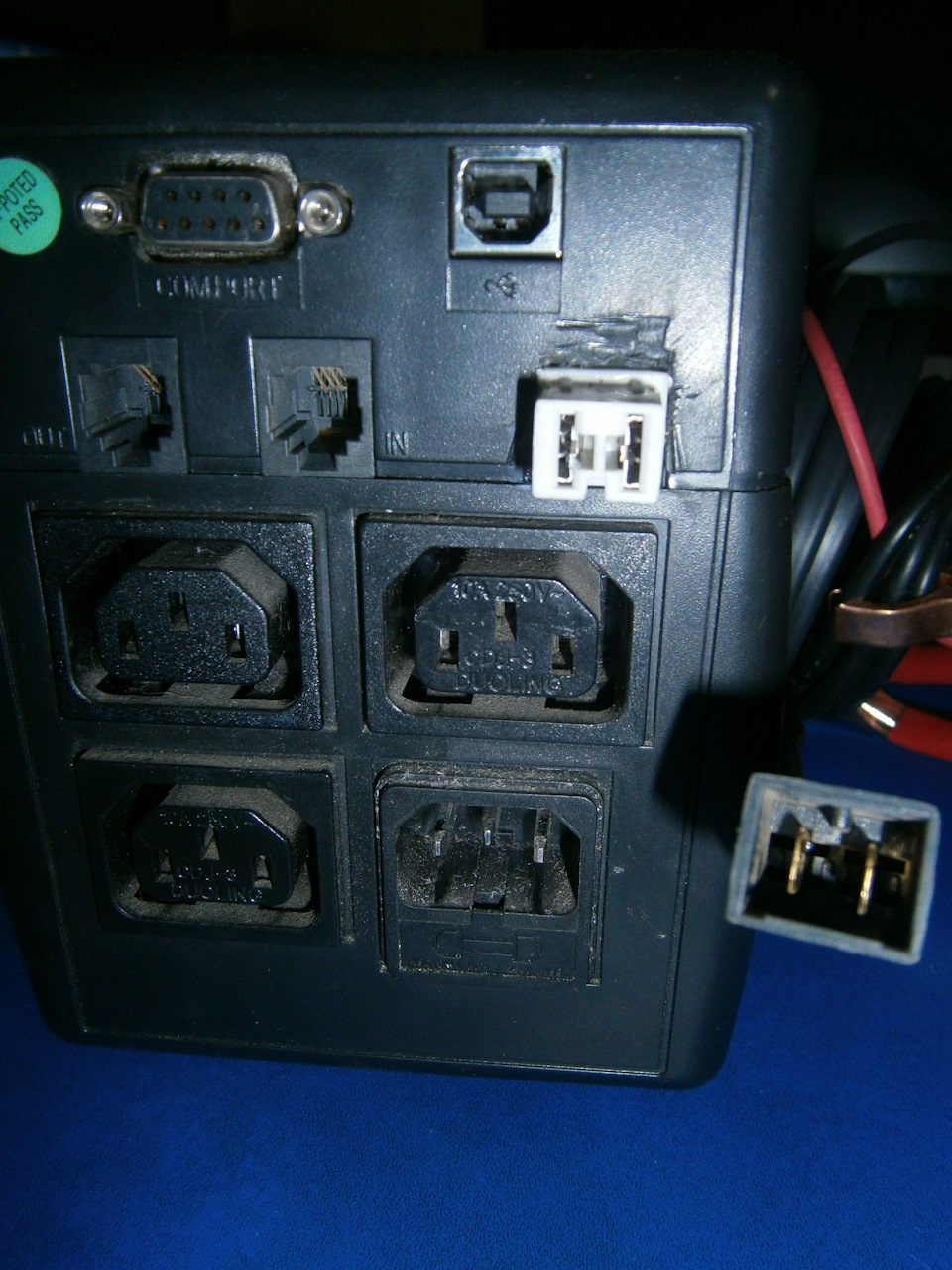

для естетики можно сделать все на разъеме, чтоб кабель можно было отсоединять от ИБП

Вот такой бюджетный зарядник вдруг кому пригодиться

Комментарии 93

А если на таком зарядном аккумулятор будет стоять долго, то получаем еще идеальный десульфотатор.) Свой старый AGM 90 а.ч. поставил на него для попытки сделать бесперебойник. Вспомнил, за него через несколько месяцев, когда к нам в лютый мороз подбросили дизельного «витька» с полностью разряженным аккумом. Бокс под горку, лед, затолкать не могли и решили помогать стартером.
И был в шоке ибо на моей «умершей» agm-ке мы витька не то шо на стартере затолкали, так потом еще трое суток заводили его))
С тех пор использую эти устройства для воскрешения аккумов (естественно если они не закорочены и т.п.)
Современные боши и т.д., когда ловят пару разрядов, то быстренько сульфатируются и не берут заряд. Даже будучи новыми.
Месяц назад, пришедши на новую работу увидел toplu top внушительного размера ( в районе 100-ки судя по всему). Использовался он как скамейка. На клеммах меньше 10-ки. В общем с писками и воплями, но принял его по итогу mustec.)) У меня выведен вольтметр, что б не делать лишних движений. Электричество в боксе на ночь выключаем, так что утром смотрю остаточный заряд. И вот ровно за месяц, с дневными зарядками, начиная с робких 10.1, утром меня уже встречает приятная цифра 12.7))
А «кипятильщиков», я бы развешивал на фонарных столбах! Ибо им похер шо кипетить — обслуживаемый, необслуживаемый, AGM, гель…

Для поддержки нормально, для полной зарядки не годится — аккумулятор должен заряжаться до «кипения» — Скачиваем, читаем (стр.49):

Также можно 220 получить. Полезная вещица для автомобиля и гаража.

Такой же бесперебойное устройство, я также иногда зарежаю акумы но по 3-5 дней чем больше стоит тем лучше. И я скажу что это факт идёт самый щидящия зарядка долго но качественно, но не для больших акумов

На безрыбьи конечно и рак рыба.
Надо померять что он на выходе дает, думаю там не более 13,7 что вполне хорошо для временного поддержания но не особо как полноценная зарядка тк выше 70-80% так не зарядить.
Ну и учитывая что более 1А он скорее всего не дает, то даже для зарядки до 70% с 9В понадобится 3 дня. Когда спешить некуда, это конечно не плохо, но когда надо побыстрее то не канает.

Севший до 9в АКБ считается глубоко разряженный. стоит избегать таких разрядов. Не каждое автоматические зарядное начнет заряжать такой акб

На безрыбьи конечно и рак рыба.
Надо померять что он на выходе дает, думаю там не более 13,7 что вполне хорошо для временного поддержания но не особо как полноценная зарядка тк выше 70-80% так не зарядить.
Ну и учитывая что более 1А он скорее всего не дает, то даже для зарядки до 70% с 9В понадобится 3 дня. Когда спешить некуда, это конечно не плохо, но когда надо побыстрее то не канает.

13.9 — идеальное напряжение. Используется на АКБ солнечных станций. Исключает выкипание.

Зарядное напряжение не 12в, а 15, для некоторых 16в. При достижении нужного напряжения ток снижается или остаётся неизменным, в конце заряда не кипит АКБ? Что нет веры в такие зарядные не зная хар-к.

Когда-то когда гаража не было из безперебойника 220 в машину делал, хорошо выручала иногда.
www.drive2.ru/l/466265773896106659/

Так же зарядник сгорел, АКБ в ноль а надо было ехать, взял сварочный аппарат Ресанта, подключил к АКБ и на малом токе чуть постоял и стартер начал крутить

Для быстрого подзаряда можно и 20а дать. И ничего не будет аккумулятору. Но при этом строго важно что бы зарядное устройство умело ограничивать напряжение. 14.4 или 14.7 верхний порог, зависит от типа АКБ

У меня однажды зарядкой от шурика заряжался сутки, нормально завелась)))))

Ну на безрыбье, как говорится. А так у меня 3 зарядных ))
Бош с7, полный автомат, советский трансформаторный огромный до 63в/12а и мелкий полуавтомат

Я два спалил, 😂😂😂Ориона, тесть отдал свой бл марку забыл, но хороший можно регулировать туда сюда, но он чёт в нем ковырял и ни хрена не доковылял, он выдает 2,5 вольта и все, а вспомнил рассвет вроде обзывают, ну а сейчас вон от короновирусных братьев выписал на алике вроде заряжает, но плотность уже хрен поднимешь

у меня 2 акб, раз в год снимаю на профилактический заряд))

Я чёт не заморачиваюсь снятием, прям так массу открутил от кузова и на зарядку, на федоте АКБ 2 года всего, но хуже того что с машиной шел, а на саманде там дохнет быстро если не ездить, но проверками чёт не мучаюсь помрёт знать время пришло

бошем я вообще не отключаю ничего. он у меня в машине в основном. могу и на все выходные не отключать от сети. он когда зарядит полностью переходит в режим сбережения. это от 12,7 до 13,5в переодически дает напряжение малым током

у меня 2 акб и вебасто. котлом пользуюсь каждый день и много. поэтому иногда заряжаю на машине. раз в год вне машины.

с 2014 года акб оба как поменял и еще живее всех живых)

Ну это хорошо раз живые, ладно бай надо, спокойной
