Как перемотать генератор на мотоцикле
Как перемотать генератор для мотоцикла своими руками?
Достаточно часто мотоциклистам приходится сталкиваться с основными симптомами отказа генератора — отключением электроприборов, отказом стартера, а также нестабильной работой мотора на высоких оборотах. Лучшим вариантом решения проблемы будет покупка нового генератора, но такой узел для большинства зарубежных мотоциклов будет стоить очень дорого. Также существует возможность приобрести подержанную деталь на разборке, но она с равной вероятностью может проработать в течение 100 или нескольких десятков тысяч километров, поэтому покупка превратится в лотерею. Поэтому в некоторых случаях вам поможет только перемотка генератора мотоцикла, которая позволит восстановить его работоспособность без лишних затрат и чрезмерного риска. Конечно, эта операция требует немалых усилий, но результаты работы наверняка смогут порадовать вас.
Подготовка
Вначале вам предстоит убедиться в том, что всему виною именно генератор — для этого нужно отсоединить разъём, ведущий от узла к реле зарядки аккумулятора и измерить напряжение. Заведите двигатель и померяйте напряжение мультиметром либо вольтметром. Нормальным показателем является напряжение, равное 14,5 вольт, однако допускается его снижение до 13 вольт при достаточно солидном возрасте мотоцикла. Если уровень напряжения не превышает нескольких вольт, нужно ремонтировать генератор.
Для его снятия придётся положить мотоцикл на бок, подложив что-либо мягкое под части, соприкасающиеся с грунтом или полом. Можно обойтись и без этого, если вы собираетесь заодно менять масло в двигателе — при разборке генератора в вертикальном положении его приходится сливать. Снять генератор очень просто — нужно просто демонтировать крышку, отключить разъёмы, и выкрутить узел, используя ключи соответствующего размера.
Внимательно осмотрите статор генератора — в нормальном состоянии он не должен иметь обожжённых или расплавленных частей. Если деталь сильно деформирована или оплавлена, затею с перемоткой придётся оставить, поскольку такой генератор не подлежит ремонту. Однако при простом повреждении изоляции или провода на катушках статора можно переходить к следующему этапу.
Перемотка
Чтобы восстановить генератор, нужно отрезать от статора провод с разъёмом, ведущим к реле зарядки аккумулятора. Теперь начинайте разматывать медную проволоку, стараясь не спешить и не отвлекаться от работы. Вам нужно будет сосчитать количество витков на каждой отдельной катушке, поскольку эта информация пригодится при намотке генератора. Кроме того, внимательно следите за тем, в каком порядке провод переходит от катушки к катушке, поскольку наматывать его придётся в аналогичной последовательности. Чтобы не запутаться, нарисуйте на большом листе приблизительную схему расположения катушек, соединяйте её линиями и записывайте количество витков провода на каждой.
После окончания размотки тщательно осмотрите поверхность статора и удалите остатки лака и других посторонних веществ. Если сердцевина катушки внутри сильно оплавлена, восстановление также не будет иметь смысла. Новый провод можно будет заказать в интернете, купить в автомагазине либо на радиорынке. Кроме того, для сборки генератора вам обязательно понадобится специальный лак, который обеспечивает эффективную изоляцию катушек. Однако купить его достаточно сложно, поскольку он редко поступает в продажу — можно обратиться в специализированный сервисный центр либо заменить лак эпоксидной смолой в сочетании с растворителем.
Выберите свободное время для намотки катушек — как правило, процедура отнимает 10–15 часов, поэтому многие перематывают генератор в течение нескольких дней. Чтобы проволока не резала руки, возьмите тонкие мотоциклетные перчатки. Их можно заменить и старыми кожаными перчатками небольшой толщины — при перемотке устройства ваши пальцы должны свободно двигаться. Чтобы витки плотно прилегали друг к другу, воспользуйтесь тонкой пластиковой или металлической линейкой, с помощью которой можно корректировать положение провода на катушке. Перематывая генератор мотоцикла, придерживайтесь схемы, которую вы нарисовали при разборке — нарушение порядка намотки может стать причиной неработоспособности узла, а несоблюдение количества витков повлечёт за собой изменение напряжения в сети.
После этого нужно припаять отрезанный ранее провод с разъёмом и уложить все провода, вернув статору первоначальное состояние. Чтобы обеспечить изоляцию генератора, нужно пропитать все катушки специальным лаком. При его отсутствии разведите эпоксидную смолу растворителем до жидкой консистенции. Изоляция наносится на поверхность обмотки при помощи небольшой кисточки — очень важно получить равномерный слой, чтобы обеспечить возможность правильной установки генератора на штатное место. Ускорить застывание состава можно путём нагрева, но нужно помнить, что пары эпоксидной смолы имеют очень высокую токсичность, поэтому делать это стоит на улице либо в хорошо проветриваемом помещении, воспользовавшись респиратором.
Установка
Когда изоляция полностью застынет, установите восстановленный генератор, плотно прикрутив его к штатному посадочному месту. Закройте крышку и проведите сборку мотоцикла в обратном порядке. Установив транспортное средство вертикально, покачайте его подвеску и проверьте, не образовалась ли после монтажа генератора течь масла, способная стать причиной значительных неприятностей в будущем. Заведите мотоцикл и снимите клемму, подключённую к реле зарядки аккумулятора.
Проверьте напряжение, которое выдаёт генератор, при помощи мультиметра или вольтметра. В нормальном состоянии оно должно равняться 13,8–14,5 вольтам. При сильном отклонении в любую сторону стоит снять генератор и найти ошибку, допущенную при его намотке. Если неисправность не устранить, электросеть мотоцикла может сильно пострадать, что только усугубит проблему. В случае если вы соблюдали правильную последовательность действий, но поднять напряжение по сравнению с изначальным показателем не удалось, вам придётся установить новый генератор.
Непростая работа
Выполнить перемотку генератора мотоцикла самостоятельно очень нелегко, поэтому при неуверенности в своих силах вам стоит подумать о приобретении нового узла либо подержанных компонентов с разборки. Кроме того, можно воспользоваться услугами мастеров, которые занимаются перемоткой электродвигателей, трансформаторов и других приспособлений — найти их можно по объявлениям или на радиорынке. Однако в этом случае вы точно не получите никакой уверенности в качестве выполненной работы, поэтому установленный на мотоцикл генератор может стать причиной ещё более сильных поломок. Если же вы собираетесь перематывать статор генератора самостоятельно, запаситесь терпением. Эта процедура отнимает очень много времени, поэтому, чтобы не терять внимательности, её выполнение стоит разделить на несколько дней.
Перемотка генератора мотоцикла
И так, случилась беда, выкрутился болт из ротора генератора и немного расхреначил ГЕНЕРАТОР. Значит пробуем перемотать.
Что нам нужно.
1. Фен, чтобы снять старую обмотку.
2. Эмаль провод с нужным сечением у меня толщина была 1мм. Всего мне понадобилось 250 гр эмаль провода пэвт 2
3. Лак изоляционный ко 921 можно пластик 71
4. Маленькие тиски
Что делаем
С помощью фена греем и снимаем старую обмотку в это время считаем сколько витков на каждой катушке и в какую сторону они намотаны, уменя было 29 на каждой катушке 1 и 2 фазы а на 3 было по 30. Я решил везде мотать по 30. Есть много видео в интернете рекомендую посмотреть.
Убираем все неровности оставшиеся от старого лака с помощью надфиля

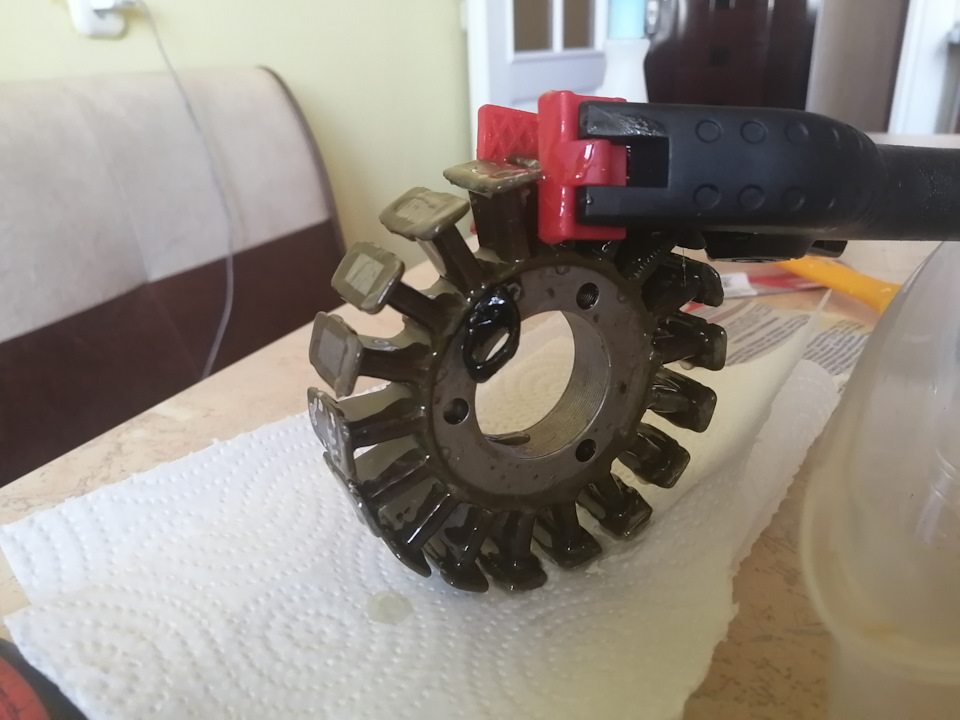

Промазываем корпус лаком электроизоляционным.
Я использовал лак ко 921 можно пластик 71( цапон лак использовать не рекомендую)

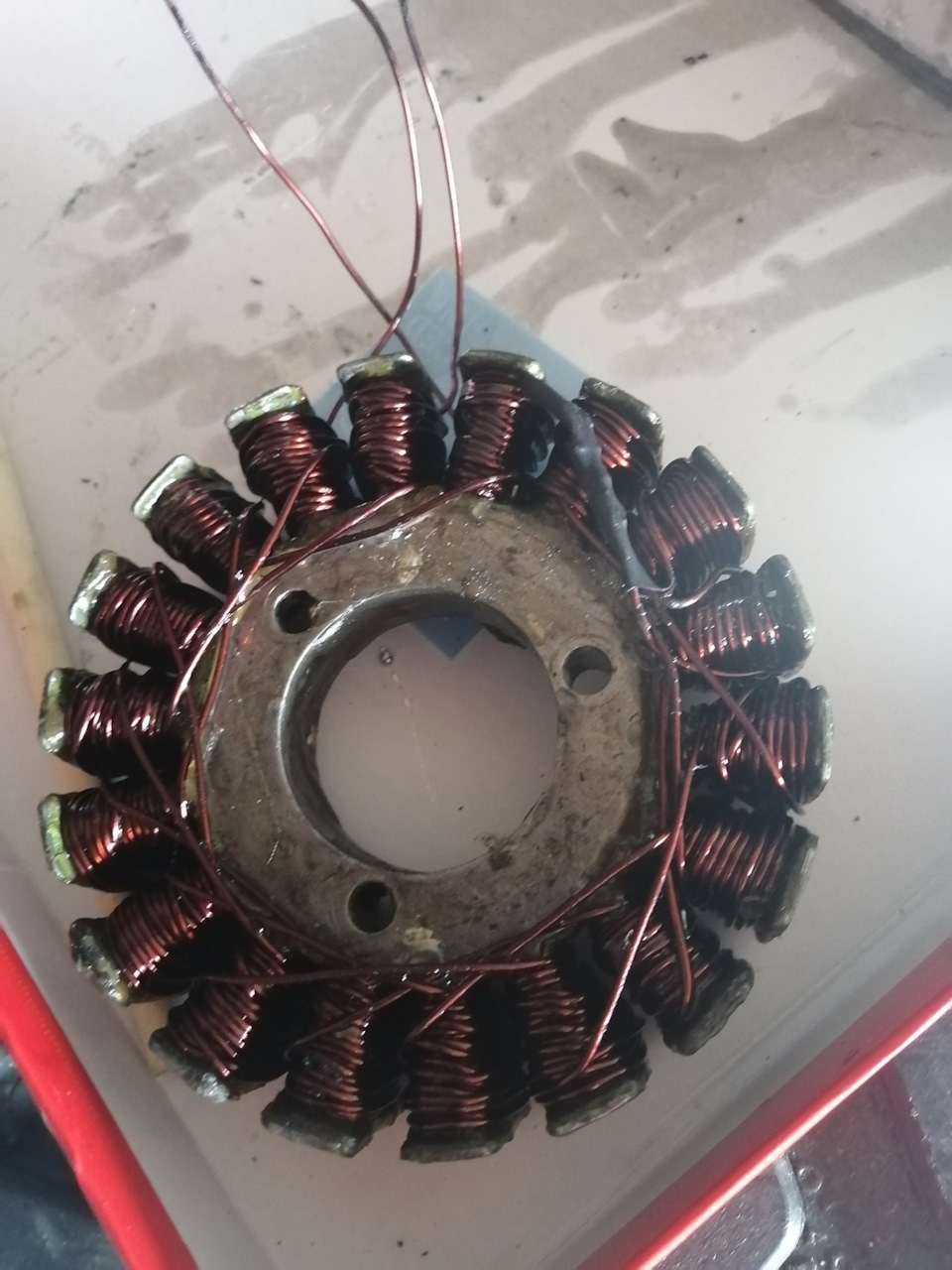

Далеем когда лак высохнет зажимаем корпус в маленькие тиски и начинаем наматывать, наматываем виток к витку.
После чего обрабатывает все лаком 3 раза с интервалом 30 мин и оставляем сохнуть сутки.
Прсле установки получилось ток на акккум. 13.6 и увеличивается с увеличением оборотов, значит все отлично работает.
По цене вышло все в 45р и 2 дня работы
#перемотка генератора мотоцикла #suzuki sv650#моторемонт#Гродно
Как перемотать генератор без особых сложностей
Как перемотать генератор для мотоцикла своими руками?
Достаточно часто мотоциклистам приходится сталкиваться с основными симптомами отказа генератора — отключением электроприборов, отказом стартера, а также нестабильной работой мотора на высоких оборотах. Лучшим вариантом решения проблемы будет покупка нового генератора, но такой узел для большинства зарубежных мотоциклов будет стоить очень дорого. Также существует возможность приобрести подержанную деталь на разборке, но она с равной вероятностью может проработать в течение 100 или нескольких десятков тысяч километров, поэтому покупка превратится в лотерею. Поэтому в некоторых случаях вам поможет только перемотка генератора мотоцикла, которая позволит восстановить его работоспособность без лишних затрат и чрезмерного риска. Конечно, эта операция требует немалых усилий, но результаты работы наверняка смогут порадовать вас.
Подготовка
Вначале вам предстоит убедиться в том, что всему виною именно генератор — для этого нужно отсоединить разъём, ведущий от узла к реле зарядки аккумулятора и измерить напряжение. Заведите двигатель и померяйте напряжение мультиметром либо вольтметром. Нормальным показателем является напряжение, равное 14,5 вольт, однако допускается его снижение до 13 вольт при достаточно солидном возрасте мотоцикла. Если уровень напряжения не превышает нескольких вольт, нужно ремонтировать генератор.
Для его снятия придётся положить мотоцикл на бок, подложив что-либо мягкое под части, соприкасающиеся с грунтом или полом. Можно обойтись и без этого, если вы собираетесь заодно менять масло в двигателе — при разборке генератора в вертикальном положении его приходится сливать. Снять генератор очень просто — нужно просто демонтировать крышку, отключить разъёмы, и выкрутить узел, используя ключи соответствующего размера.
Внимательно осмотрите статор генератора — в нормальном состоянии он не должен иметь обожжённых или расплавленных частей. Если деталь сильно деформирована или оплавлена, затею с перемоткой придётся оставить, поскольку такой генератор не подлежит ремонту. Однако при простом повреждении изоляции или провода на катушках статора можно переходить к следующему этапу.
Перемотка генератора в тихоходный для ветряка или с 12 м/с делаем 5 м/с
Имеется генератор с током 25А, рассчитанный на ветер минимум 12 м. с. В Российских условиях, это через чур сильный ветер, и он может быть большой редкостью. В связи с этим, я и взялся за переделку генератора для ветряка любезно предоставленным мне за 4000 т.р. Парнем из Штатов. Эти генераторы используются в ветряках мощностью 500-600 Ватт. А еще чаще они служили моторами в электротранспорте, картингах и т.д.
На фотографии видно, что он имеет две независимых обмотки соединенных последовательно. При тесте дрелью, 300 оборотов, он показал ток 5А напряжение 4В, при 800 оборотах показал 25А 17 В. Эти показатели никуда не годятся в наших условиях.
Перемотка
Чтобы восстановить генератор, нужно отрезать от статора провод с разъёмом, ведущим к реле зарядки аккумулятора. Теперь начинайте разматывать медную проволоку, стараясь не спешить и не отвлекаться от работы. Вам нужно будет сосчитать количество витков на каждой отдельной катушке, поскольку эта информация пригодится при намотке генератора. Кроме того, внимательно следите за тем, в каком порядке провод переходит от катушки к катушке, поскольку наматывать его придётся в аналогичной последовательности. Чтобы не запутаться, нарисуйте на большом листе приблизительную схему расположения катушек, соединяйте её линиями и записывайте количество витков провода на каждой.
После окончания размотки тщательно осмотрите поверхность статора и удалите остатки лака и других посторонних веществ. Если сердцевина катушки внутри сильно оплавлена, восстановление также не будет иметь смысла. Новый провод можно будет заказать в интернете, купить в автомагазине либо на радиорынке. Кроме того, для сборки генератора вам обязательно понадобится специальный лак, который обеспечивает эффективную изоляцию катушек. Однако купить его достаточно сложно, поскольку он редко поступает в продажу — можно обратиться в специализированный сервисный центр либо заменить лак эпоксидной смолой в сочетании с растворителем.
Выберите свободное время для намотки катушек — как правило, процедура отнимает 10–15 часов, поэтому многие перематывают генератор в течение нескольких дней. Чтобы проволока не резала руки, возьмите тонкие мотоциклетные перчатки. Их можно заменить и старыми кожаными перчатками небольшой толщины — при перемотке устройства ваши пальцы должны свободно двигаться. Чтобы витки плотно прилегали друг к другу, воспользуйтесь тонкой пластиковой или металлической линейкой, с помощью которой можно корректировать положение провода на катушке. Перематывая генератор мотоцикла, придерживайтесь схемы, которую вы нарисовали при разборке — нарушение порядка намотки может стать причиной неработоспособности узла, а несоблюдение количества витков повлечёт за собой изменение напряжения в сети.
Рекомендации
Пользователи, что имеют необходимые теоретические и практические знания, могут воспользоваться инструкцией по ремонту бензинового генератора. Обычно в таких материалах можно найти информацию, как исправить самые распространенные неполадки тех или иных устройств. То есть человек сам сможет провести ремонт бензинового генератора, что позволит ему сэкономить деньги.
А главным советом специалистов будет, конечно же, то, что следует предотвращать возникновение любых поломок.
Это реально, если вовремя обслуживать такую технику, контролируя уровень масла и топлива в ней, а также проверять прочность соединений болтового типа и чистить воздушный фильтр от грязи. В результате ремонт может не потребоваться вообще на протяжении пользования бензогенератором.
В целом следует сказать, что ремонт бензинового генератора своими руками требует определенных знаний, по причине чего не каждый пользователь сможет его провести. В таком случае лучше будет обратиться к специалисту. Но если вы владеете теоретической базой, то произвести ремонт основных неисправностей бензинового генератора вы сможете без особого труда.
В следующем видео вы узнаете, что, в первую очередь, необходимо сделать, если не работает бензиновый генератор.
Установка
Когда изоляция полностью застынет, установите восстановленный генератор, плотно прикрутив его к штатному посадочному месту. Закройте крышку и проведите сборку мотоцикла в обратном порядке. Установив транспортное средство вертикально, покачайте его подвеску и проверьте, не образовалась ли после монтажа генератора течь масла, способная стать причиной значительных неприятностей в будущем. Заведите мотоцикл и снимите клемму, подключённую к реле зарядки аккумулятора.
Проверьте напряжение, которое выдаёт генератор, при помощи мультиметра или вольтметра. В нормальном состоянии оно должно равняться 13,8–14,5 вольтам. При сильном отклонении в любую сторону стоит снять генератор и найти ошибку, допущенную при его намотке. Если неисправность не устранить, электросеть мотоцикла может сильно пострадать, что только усугубит проблему. В случае если вы соблюдали правильную последовательность действий, но поднять напряжение по сравнению с изначальным показателем не удалось, вам придётся установить новый генератор.
Непростая работа
Выполнить перемотку генератора мотоцикла самостоятельно очень нелегко, поэтому при неуверенности в своих силах вам стоит подумать о приобретении нового узла либо подержанных компонентов с разборки. Кроме того, можно воспользоваться услугами мастеров, которые занимаются перемоткой электродвигателей, трансформаторов и других приспособлений — найти их можно по объявлениям или на радиорынке. Однако в этом случае вы точно не получите никакой уверенности в качестве выполненной работы, поэтому установленный на мотоцикл генератор может стать причиной ещё более сильных поломок. Если же вы собираетесь перематывать статор генератора самостоятельно, запаситесь терпением. Эта процедура отнимает очень много времени, поэтому, чтобы не терять внимательности, её выполнение стоит разделить на несколько дней.
Распространенные неисправности
Если говорить о наиболее распространенных неисправностях электрогенераторов любого типа, то можно назвать следующие проблемы:
Следует принимать в расчет и довольно распространенные неисправности, причиной которых будет нарушение норм использования устройства. Сюда можно отнести:
Неисправности бензогенератора можно поделить на 3 категории:
Как самому перемотать генератор
На первый взгляд перемотка статора думается сложной и неосуществимой дома работой, за которую не всегда берутся кроме того обмотчики электромоторов. Но на самом деле
при достижении некоего опыта, простой трехфазный статор возможно перемотать за четыре часа включая все подготовительные операции.
На данной фотографии видно как выглядит сгоревшая обмотка. Антигололедные реагенты не жалеют и изоляцию, а на иномарках, кроме того на грузовиках генератор располагают из-за чего то в самом нечистом месте. Заметны зеленые окислы и КЗ на этом статоре появилось как раз из за разрушения изоляции.
Прошел данный генератор всего 120тык за полтора года.
Перемотка статора генератора.
Тут видно как злостно обжигается ветхая изоляция, но железо это не портит, магнитные особенности не нарушаются. Но облегчается очистка и разборка статора. Перед сожженим обмотки необходимо измерить длину выступающих лобовых частей.
Для одних генераторов это критично (не уберется в корпус) для других не критично, но лучше стараться сделать так как было.
Сейчас необходимо сосчитать количество витков и начертить схему намотки, отметив на статоре концов выводов и места начал обмотки.
Вот статор уже очищен металлической щеткой и подготовлен под намотку.
Как самому перемотать генератор
Как перемотать генератор для мотоцикла своими руками?
Достаточно часто мотоциклистам приходится сталкиваться с основными симптомами отказа генератора — отключением электроприборов, отказом стартера, а также нестабильной работой мотора на высоких оборотах. Лучшим вариантом решения проблемы будет покупка нового генератора, но такой узел для большинства зарубежных мотоциклов будет стоить очень дорого. Также существует возможность приобрести подержанную деталь на разборке, но она с равной вероятностью может проработать в течение 100 или нескольких десятков тысяч километров, поэтому покупка превратится в лотерею. Поэтому в некоторых случаях вам поможет только перемотка генератора мотоцикла, которая позволит восстановить его работоспособность без лишних затрат и чрезмерного риска. Конечно, эта операция требует немалых усилий, но результаты работы наверняка смогут порадовать вас.
Особенности ремонта генератора в мотоцикле
Если зафиксированный вами результат составляет только несколько вольт, то можете быть полностью уверены, что генератор вашего мотоцикла нуждается в проведении ремонта. К слову, многочисленные мотомастерские России быстро справятся с этой и любой другой поломкой.
При этом будьте внимательны, не обращайтесь к умельцам, которые считают, что смогут самостоятельно даже осуществить перемотку статной обмотки генератора – такие действия без надлежащих навыков могут привести к серьезным последствиям. На сайте любителей мотоциклов предложены многочисленные инструкции, связанные с ремонтом такой мототехники. Начиная от пошаговой инструкции с многочисленными фотографиями и заканчивая самыми кардинальными способами.
При этом вас в таком случае должны будут заблаговременно предупредить, что «после выпрессовки вал потребует проведение его реставрации». И тут только ваше личное дело, насколько вы готовы рискнуть своим железным конем. Лично мы рекомендуем обращаться исключительно к специалисту с такой достаточно серьезной проблемой, который для ее устранения станет использовать современную технику и сможет предоставить гарантию всей проделанной работы.
Кроме того, мы рекомендуем, чтобы вы всегда помнили, что диагностика, проведенная неправильным образом – это верный шаг к новым, более серьезным проблемам. Во время перемотки статора генератора железного коня, вы как минимум можете привести его в то состояние, после которого возникнет необходимость в проведении реставрационных работ – при этом, вы не сможете даже понять, в чем крылась настоящая проблема поломки.
Проводите все ремонтные работы только в квалифицированных компаниях, которые смогут справиться с проблемой не только быстро, но и максимально качественно, предоставляя гарантию проделанной работы.
Подготовка
Вначале вам предстоит убедиться в том, что всему виною именно генератор — для этого нужно отсоединить разъём, ведущий от узла к реле зарядки аккумулятора и измерить напряжение. Заведите двигатель и померяйте напряжение мультиметром либо вольтметром. Нормальным показателем является напряжение, равное 14,5 вольт, однако допускается его снижение до 13 вольт при достаточно солидном возрасте мотоцикла. Если уровень напряжения не превышает нескольких вольт, нужно ремонтировать генератор.
Для его снятия придётся положить мотоцикл на бок, подложив что-либо мягкое под части, соприкасающиеся с грунтом или полом. Можно обойтись и без этого, если вы собираетесь заодно менять масло в двигателе — при разборке генератора в вертикальном положении его приходится сливать. Снять генератор очень просто — нужно просто демонтировать крышку, отключить разъёмы, и выкрутить узел, используя ключи соответствующего размера.
Внимательно осмотрите статор генератора — в нормальном состоянии он не должен иметь обожжённых или расплавленных частей. Если деталь сильно деформирована или оплавлена, затею с перемоткой придётся оставить, поскольку такой генератор не подлежит ремонту. Однако при простом повреждении изоляции или провода на катушках статора можно переходить к следующему этапу.
Перемотка
Чтобы восстановить генератор, нужно отрезать от статора провод с разъёмом, ведущим к реле зарядки аккумулятора. Теперь начинайте разматывать медную проволоку, стараясь не спешить и не отвлекаться от работы. Вам нужно будет сосчитать количество витков на каждой отдельной катушке, поскольку эта информация пригодится при намотке генератора. Кроме того, внимательно следите за тем, в каком порядке провод переходит от катушки к катушке, поскольку наматывать его придётся в аналогичной последовательности. Чтобы не запутаться, нарисуйте на большом листе приблизительную схему расположения катушек, соединяйте её линиями и записывайте количество витков провода на каждой.
После окончания размотки тщательно осмотрите поверхность статора и удалите остатки лака и других посторонних веществ. Если сердцевина катушки внутри сильно оплавлена, восстановление также не будет иметь смысла. Новый провод можно будет заказать в интернете, купить в автомагазине либо на радиорынке. Кроме того, для сборки генератора вам обязательно понадобится специальный лак, который обеспечивает эффективную изоляцию катушек. Однако купить его достаточно сложно, поскольку он редко поступает в продажу — можно обратиться в специализированный сервисный центр либо заменить лак эпоксидной смолой в сочетании с растворителем.
Выберите свободное время для намотки катушек — как правило, процедура отнимает 10–15 часов, поэтому многие перематывают генератор в течение нескольких дней. Чтобы проволока не резала руки, возьмите тонкие мотоциклетные перчатки. Их можно заменить и старыми кожаными перчатками небольшой толщины — при перемотке устройства ваши пальцы должны свободно двигаться. Чтобы витки плотно прилегали друг к другу, воспользуйтесь тонкой пластиковой или металлической линейкой, с помощью которой можно корректировать положение провода на катушке. Перематывая генератор мотоцикла, придерживайтесь схемы, которую вы нарисовали при разборке — нарушение порядка намотки может стать причиной неработоспособности узла, а несоблюдение количества витков повлечёт за собой изменение напряжения в сети.
Устройство и принцип работы генератора скутера
Не искушенному в электрических делах обывателю — генератор скутера может показаться очень сложным девайсом. Отчасти это верно: электрический ток — вещь глазу не видимая и, если механические неисправности мы можем увидеть или пощупать, то об неисправностях в электрике скутера мы можем только догадываться или выявить их с помощью специальных измерительных устройств.
Впрочем, «не Боги горшки обжигают» и если у человека есть к чему-то желание, то эта статья будет неплохим подспорьем, а тем кто ничего не хочет — не стоит и продолжать.
Генератор скутера относится к генераторам маховичного типа с возбуждением от постоянных магнитов. Данный тип генераторов применяется на подавляющем большинстве скутеров, а также мопедов и малокубатурных мотоциклов.
Обозначение основных элементов генератора
Генератор скутера состоит из ротора (по-колхозному — «якорь») и статора. Ротор устанавливается непосредственно на коленчатый вал и во время работы двигателя ротор совершает вращательные движения вокруг катушек статора
Статор крепится непосредственно к картеру двигателя. И при работе двигателя остается неподвижным. Статор представляет собой металлическую основу выполненную из нескольких пластин специального трансформаторного железа. На основании статора есть специальные выступы (катушки) поверх которых в строго определенном порядке намотан медный провод — образующий собой обмотки генератора.
В зависимости от модели генератора — обмоток может быть две или три. На генераторе представленном ниже — обмоток три: питающая, управляющая и высоковольтная
На внутренней поверхности ротора установлены постоянные магниты. Магниты имеют разную полярность. В стоке магниты закрыты крышкой, если ее снять, то их можно увидеть
Каждый из магнитов образует вокруг себя статическое (постоянное) магнитное поле. В свою очередь — поле каждого магнита будет разное: синее — отрицательное («север»), красное — положительное («юг»)
Если вложить статор в ротор таким образом как это сделано на двигателе, то мы увидим, что катушки статора будут находится в магнитном поле расположенных рядом с ними магнитов.
После того как мы запустим двигатель — магниты ротора начнут вращаться вокруг катушек статора. Во время вращения ротора к катушкам, которые всегда стоят неподвижно будут подходить разные по своей полярности магниты и поле в котором находятся катушки будет меняться с очень большой скоростью. За счет быстрой смены магнитных полей в катушках генератора возникнет магнитная индукция и генератор начнет вырабатывать электрический ток.
Ток — это хорошо. Но ток генератора с возбуждением от постоянных магнитов величина непостоянная и напрямую зависит от оборотов двигателя: чем выше обороты двигателя тем чаще меняется поле катушек — индукция нарастает как следствие растет напряжение в катушках. Вот и получается, что на холостых оборотах двигателя напряжение генератора будет 8-10V, а на максимальных 60-70V.
Чтобы стабилизировать напряжение генератора до заданных пределов в систему энергообеспечения скутера внедрили специальный модуль регулирующий напряжения генератора. Он так и называется: реле-регулятор генератора.
Принцип работы реле-регулятора очень простой: на статоре генератора есть три обмотки: питающая, высоковольтная и управляющая. Питающая обмотка является основной и предназначена для питания лампочек, звукового сигнала и зарядки аккумуляторной батареи.
Управляющая обмотка является вспомогательной и в случае повышения напряжения в питающей обмотке — реле-регулятор подает напряжение на управляющую обмотку — индукция сбивается и как следствие падает напряжение в питающей обмотке генератора.
При понижении напряжения происходит обратное: реле-регулятор прекращает подачу тока на управляющею обмотку, индукция восстанавливается, напряжение в питающей обмотке возрастает.
Управляющая и вспомогательная обмотка генератора намотана на одни и те же катушки.
Высоковольтная обмотка намотана на отдельные катушки или катушку. Высоковольтная катушка нужна для формирования искры на свече зажигания и отношение к генератору имеет лишь от части. Скорее, она относится к системе зажигания, а это отдельный модуль и к работе генератора он имеет мало отношения.
Еще одним вспомогательным модулем генератора является нагрузочный резистор. Он нужен для того, чтобы генератор не работал без нагрузки. Для устройств обеспечивающих генерацию тока — работа без нагрузки смерти подобна. Конструкторы заранее предусмотрели эту вероятность и чтобы исключить работу генератора вхолостую немного подгрузили питающую обмотку на резистор.
Помимо вышеописанных элементов в систему энергообеспечения скутера внесен датчик зажигания, который, в нужный момент обеспечивает формирование искры на свече зажигания.
Данный модуль представляет из-себя тот же самый генератор только в миниатюре и и работает он точно по такому же принципу
На внешней стороне ротора есть небольшой магнитик в виде прямоугольного выступа. Этот магнит точно также как и его большие собратья формирует вокруг себя постоянное магнитное поле, а что происходит дальше вы уже наверное догадались: во время работы двигателя поле проходит через катушку датчика и в нем генерируется небольшой ток, который идет напрямую к коммутатору управляя в нем моментом искрообразования.
Оригинал статьи…
Установка
Когда изоляция полностью застынет, установите восстановленный генератор, плотно прикрутив его к штатному посадочному месту. Закройте крышку и проведите сборку мотоцикла в обратном порядке. Установив транспортное средство вертикально, покачайте его подвеску и проверьте, не образовалась ли после монтажа генератора течь масла, способная стать причиной значительных неприятностей в будущем. Заведите мотоцикл и снимите клемму, подключённую к реле зарядки аккумулятора.
Проверьте напряжение, которое выдаёт генератор, при помощи мультиметра или вольтметра. В нормальном состоянии оно должно равняться 13,8–14,5 вольтам. При сильном отклонении в любую сторону стоит снять генератор и найти ошибку, допущенную при его намотке. Если неисправность не устранить, электросеть мотоцикла может сильно пострадать, что только усугубит проблему. В случае если вы соблюдали правильную последовательность действий, но поднять напряжение по сравнению с изначальным показателем не удалось, вам придётся установить новый генератор.
Непростая работа
Выполнить перемотку генератора мотоцикла самостоятельно очень нелегко, поэтому при неуверенности в своих силах вам стоит подумать о приобретении нового узла либо подержанных компонентов с разборки. Кроме того, можно воспользоваться услугами мастеров, которые занимаются перемоткой электродвигателей, трансформаторов и других приспособлений — найти их можно по объявлениям или на радиорынке. Однако в этом случае вы точно не получите никакой уверенности в качестве выполненной работы, поэтому установленный на мотоцикл генератор может стать причиной ещё более сильных поломок. Если же вы собираетесь перематывать статор генератора самостоятельно, запаситесь терпением. Эта процедура отнимает очень много времени, поэтому, чтобы не терять внимательности, её выполнение стоит разделить на несколько дней.
Перемотка генератора своими руками.
Генератор перестал давать зарядку (сгорел),
почему это происходит?
На фото показан сгоревший генератор, как проверить это можно прочитать в статье: Проверка зарядки генератора мотоцикла.
Как самому перемотать генератор
На первый взгляд перемотка статора думается сложной и неосуществимой дома работой, за которую не всегда берутся кроме того обмотчики электромоторов. Но на самом деле
при достижении некоего опыта, простой трехфазный статор возможно перемотать за четыре часа включая все подготовительные операции.
На данной фотографии видно как выглядит сгоревшая обмотка. Антигололедные реагенты не жалеют и изоляцию, а на иномарках, кроме того на грузовиках генератор располагают из-за чего то в самом нечистом месте. Заметны зеленые окислы и КЗ на этом статоре появилось как раз из за разрушения изоляции.
Прошел данный генератор всего 120тык за полтора года.
Перемотка статора генератора.
Тут видно как злостно обжигается ветхая изоляция, но железо это не портит, магнитные особенности не нарушаются. Но облегчается очистка и разборка статора. Перед сожженим обмотки необходимо измерить длину выступающих лобовых частей.
Для одних генераторов это критично (не уберется в корпус) для других не критично, но лучше стараться сделать так как было.
Сейчас необходимо сосчитать количество витков и начертить схему намотки, отметив на статоре концов выводов и места начал обмотки.
Вот статор уже очищен металлической щеткой и подготовлен под намотку.
