Монтаж, подключение рабочего света (люстры) на багажник.
Багажник изготовлен по чертежам и личном участии моего брата pifagor1987
Экспедиционный багажник. Часть 1. Проект
Только для Нива Шевроле он должен быть уже на 10 см.
Экспедиционный багажник. Часть 2. Варим
Крепления не делал крепил прямо к релингам.
В качестве рабочего света установил фары WESEM.
Материалы куплены в интернет магазине не реклама.:
* Комплект деталей РГ6 — 1 шт.
* Реле 404.3787-10 12В 40А с предохранителем 4-ех контактное — 5 шт.
* Колодка реле с контактами TD2114DP (5шт — 6,3мм) — 5 шт.
* Провод ПГВА 2,5 — 30 м.
* Переключатель клавишный MIRS-101E-8C/D желтый 12V 16A ОN-OFF — 5 шт.
* Труба гофрированная, разрезная, полипропилен, тип горения В, внутр. д. 8,5 — 10 м.
* innoSHRINK®_XTFS-12/6мм (1м), термоусаживаемая оплетка из полиэстера пр-во innotect GmbH — 2 м.
МОЯ БОЛЬШАЯ ОШИБКА. Для развода проводки по багажнику вполне достаточно проводов сечением не более 1,5 мм2. Во первых он дешевле, во вторых его проще укладывать в гофру.
Для питания фар провел провод сечением 6 мм2 напрямую от + аккумулятора через предохранитель 20А.
Выбор и установка светодиодной люстры на крышу
Если вам дороги ваши нервы и вы не хотите тратить их на просмотре материалов в кривой версте сайта DRIVE2 или же материалы открывается не полностью или с ошибками, то вы можете посмотреть полную версию статьи на нашем сайте.
Сегодня мы расскажем вам о моделях светодиодных фар, предназначенных для установки на крышу, а так же об особенностях их подключения и монтажа. В тяжелых условиях эксплуатации штатного света автомобилей просто не хватает и вряд ли кто будет с этим спорить. Радикально улучшить головной свет на внедорожниках, грузовиках, вездеходах и другой спецтехнике помогут дополнительные фары на крышу.
Светодиодная люстра — она же LED-балка предназначена для установки на любые движущиеся транспортные средства и должна использоваться только на участках дороги или бездорожья где нет других транспортных средств, т.к. световой поток от светодиодных балок очень большой с вероятность ослепления встречных водителей очень высока.
Давайте рассмотрим, на что же ставятся светодиодные люстры для освещения дороги или направления.
Люстра на внедорожники — наиболее классический пример установки светодиодных балок на крышу или экспедиционный багажник внедорожника. Установка дополнительного светодиодного света позволяет использовать ваш автомобиль для передвижения в условиях плохой видимости с большим комфортом.
Светодиодную балку можно установить на грузовики и спецтехнику, работающие в сложных условиях полярной ночи или крайнего севера. Использование светодиодных балок не только улучшает освещенность дороги, а так же позволяет сократить утомляемость водителя и повысить безопасность перевозок.
Так же LED балки рекомендуются для вездеходов, UTV, SSV работающих в условиях тайги и других труднопроходимых мест, где выбор оптимального пути является очень важным фактором. В противном случае в ожидании «эвакуации» можно провести не одни сутки. Именно поэтому дополнительный свет так же очень важен для гусеничных вездеходов и колесной техники.
Это далеко не полный список техники, на который рекомендована установка дополнительных светодиодных фар. Дополнительные фары требуются не только для движения вперед, но и для освещения рабочей зоны, так называемый рабочий свет. На нашем сайте есть специальный раздел — Фары для спецтехники, где подобраны оптимальные по габаритам и характеристикам фары, рекомендуемые для установки на такую спецтехнику как: погрузчики, эвакуаторы, лесовозы, трактора, комбайны, карьерные экскаваторы и самосвалы, грейдеры, строительные краны и прочую строительную, дорожную, сельскохозяйственную или коммунальную технику.
Теперь давайте рассмотрим вопрос того, как выбирать светодиодные фары для установки на крышу
Для получения качественной световой заливки мы рекомендуем использовать на крыше светодиодные фары-балки мощностью не менее 180 Вт.
Для подбора светодиодной фары для начала надо измерить ширину установочной поверхности (крыши). У нас в ассортименте есть 3 варианта широких светодиодных фар для крыши.
Данные модели выполнены на 3-х ваттных светодиодах американского производителя полупроводников — CREE. Серия дополнительных светодиодных фар LOYO CLASSIC является отличным решением для организации дополнительного светодиодного света на крыше внедорожника, пикапа, грузовика или вездехода, а так же любой другой техники.
Двухрядная фара LOYO CLASSIC 180 Вт,
ширина 800мм
Световой поток: 14400 Люмен, 60 светодиодов х 3 Вт
Световой поток: 19200 Люмен, 80 светодиодов х 3 Вт
Световой поток: 23000 Люмен, 96 светодиодов х 3 Вт
В зависимости от габаритных размеров вашего автомобиля мы рекомендуем выбрать одну из выше представленных светодиодных балок для установки на крышу. Света от одной такой балки будет более чем достаточно для комфортного передвижения в темное время суток.
Для тех потребителей, которые хотят получить максимум света и для кого бюджет имеет второе значение — можем предложить светодиодные балки серии LOYO MASTER. Эти потрясающие по светоотдаче LED фары выполнены на мощнейших, на сегодняшний день 10Вт CREE светодиодах. Таким образом, фара с меньшими габаритами, чем рассмотренные ранее может обеспечить еще больший световой поток за счет более мощных светодиодов.
Заявленный заводом срок эксплуатации таких фар 30000 часов, что хватит более чем на 10 лет каждодневной эксплуатации. Влагозащищенность соответствует стандарту IP68. На фотографиях представлен пример установки светодиодных фар LOYO MASTER на крышу (багажник) TOYOTA FJ CRUISER.
Мощность 240Вт, ширина 520 мм
Световой поток: 24000 люмен, 24 светодиода х 10 Вт
Если же ввиду особенностей конструкции транспортного средства или экспедиционного багажника вам необходимо закрепить фары к трубе багажника или каркаса, то у нас можно дополнительно приобрести необходимые для этого монтажные комплекты.
монтажный комплект установки светодиодных фар на трубу
В монтажный комплект для установки светодиодных фар на трубу входят 2 хомута, которые фиксируются на трубе, а так же крепятся к фаре. Наборы для монтажа светодиодной балки имеют различные размеры 23мм, 30мм, 37мм, 44мм, 55мм и позволяют закрепить любые светодиодные фары на багажнике или кенгурине внедорожника.
Подключение светодиодных фар дополнительного света к электросети автомобиля
Для подключения светодиодных фар у нас так же есть специальные наборы проводки.
проводка для подключения дополнительных фар, ПТФ, светодиодных
Набор проводки для подключения одной светодиодной фары включает в себя все необходимое, а именно: провод длинной 3.5 метра, кнопка с индикатором, реле, предохранитель. Все это объединено в одну цепь и позволяет быстро и без особого труда подключить светодиодную фары.
Комплект проводки для подключения 2-х и более светодиодных фар в отличие от предыдущего варианта имеет 2 выхода для подключения дополнительных фар.
Подключение люстры на крыше
Как подключить люстру на крыше? Вроде бы все просто — сверлим крышу, выводим провода. Старую люстру я подключал просто — снял рейлинг, между двумя болтами переднего крепления просверлил дырку и из салона протащил провода на крышу. Через года 3 после дождя потолок со стороны водителя начал мокнуть, я был уверен, что течет люк. После разборки салона перед покраской раптором оказалось, что отведение воды от люка сделано в Спорте просто шикарно — 4 трубки обеспечивают отличный дренаж и они были в идеальном состоянии. Все оказалось куда проще — провода на крышу выводились в кембрике, заполненном солидолом, который со временем вымыло и в салон стала поступать вода. Выход проводов был слишком близко к крыше, соответственно зимой туда попадал еще и снег.
После установки экспедиционника в передней лапе также была просверлена дырка, и даже большего диаметра для трех проводов, так как на крыше планировалась установка рабочего света с раздельным включением левого и правого борта. Проблема герметизации и безопасности проводки возникла вновь и была решена с помощью Г-образного патрубка, купленного в автомагазине в отделе «все для грузовиков». Потолок больше не мокнет, провода надежно защищены, внешний вид вполне достойный.

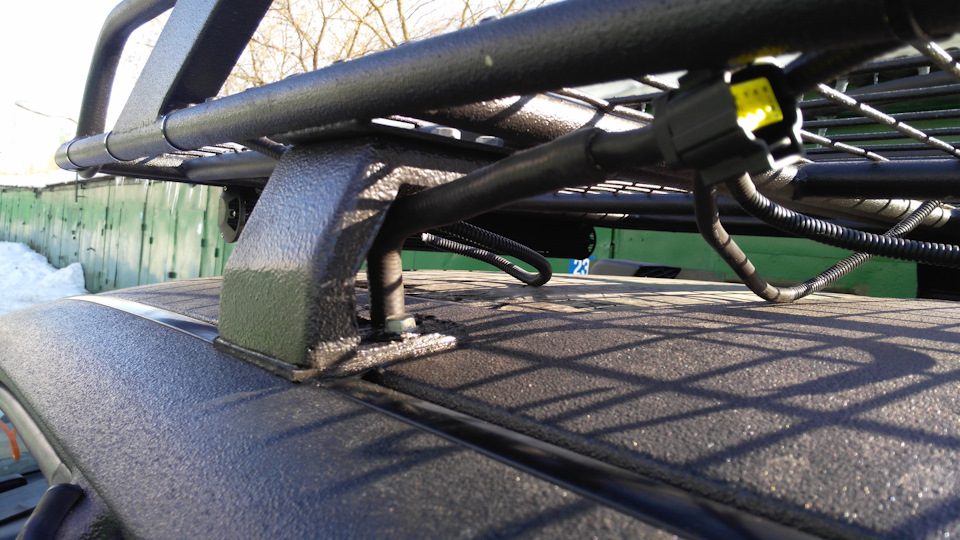

Передняя лапа экспедиционника.

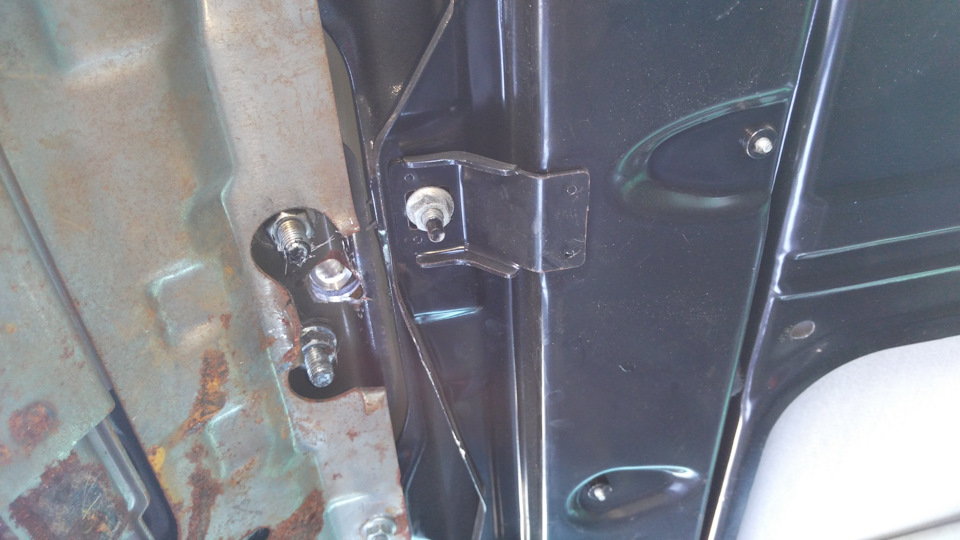

Отверстие в крыше между двух болтов крепежа рейлинга. Видны следы коррозии из-за протекавшей старой проводки.

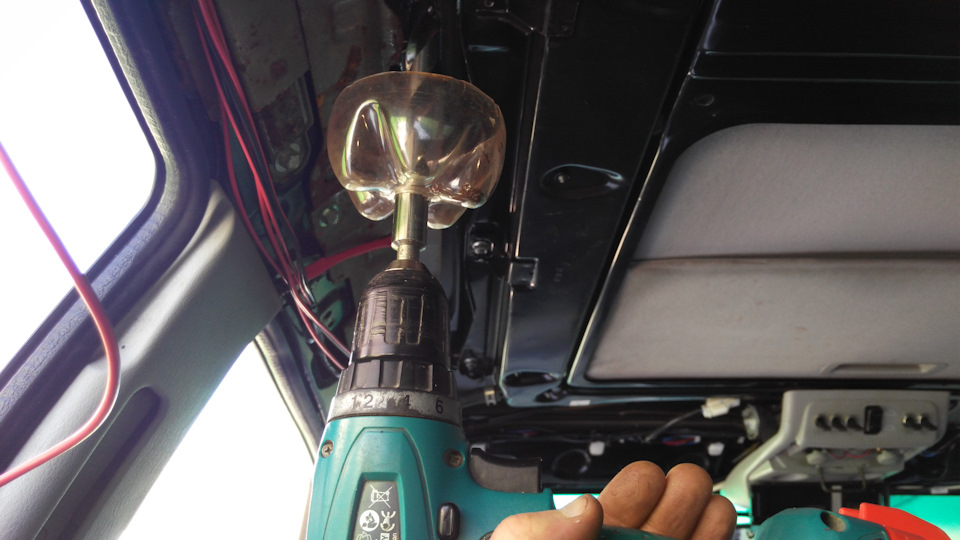

Сверлим крышу — для патрубка отверстие нужно заметно больше.

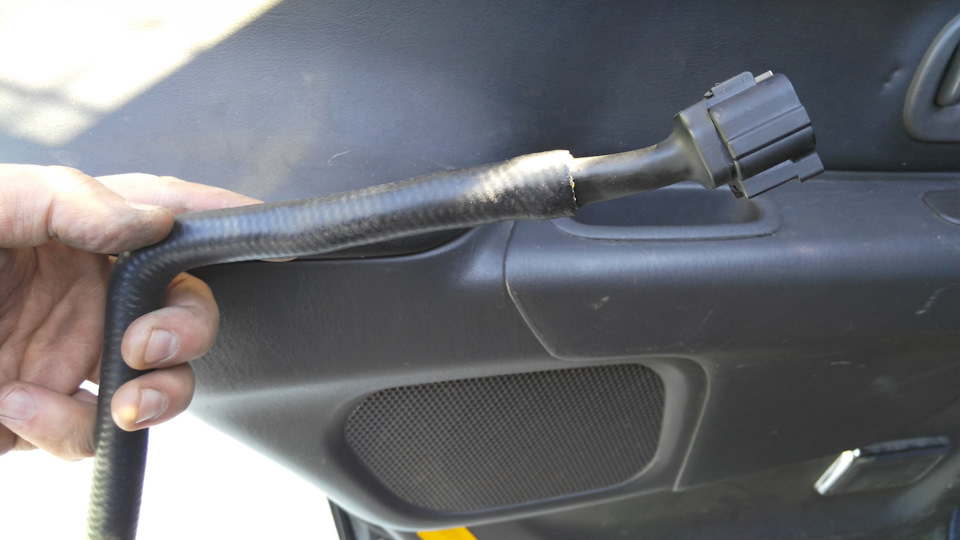

Собственно, Г-образный патрубок. Хорош тем, что сделан из скользкой плотной резины и загнут, то есть не будет перегиба при выходе на крышу.
Примерка патрубка без проводов.

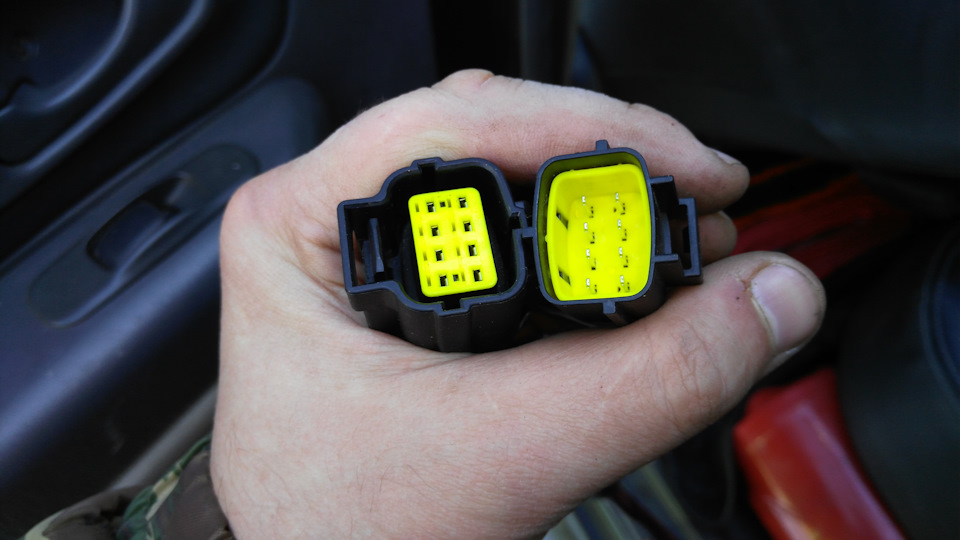

Подготовленный разъем. Термоусадка вся с клеевым слоем для исключения протечек.

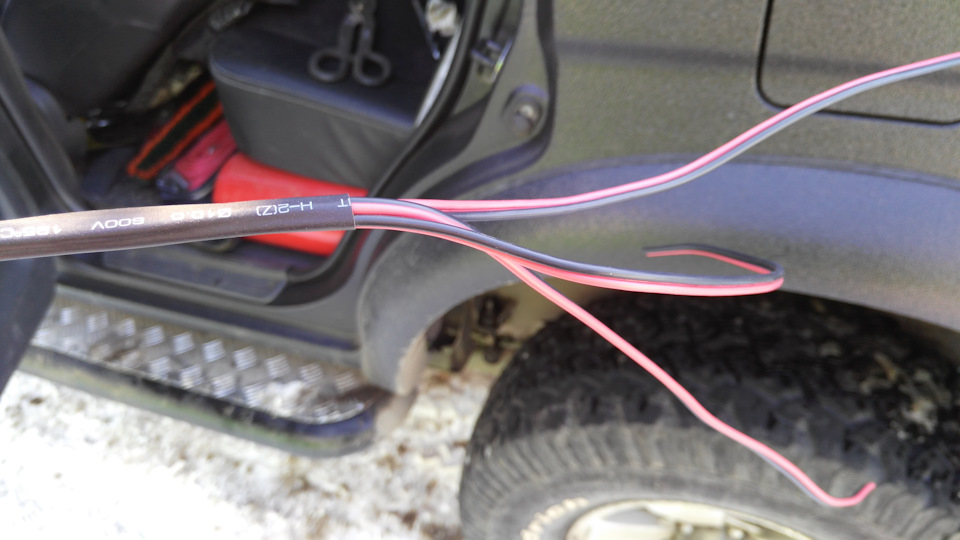

Три провода — люстра, левый рабочий свет, правый рабочий свет.

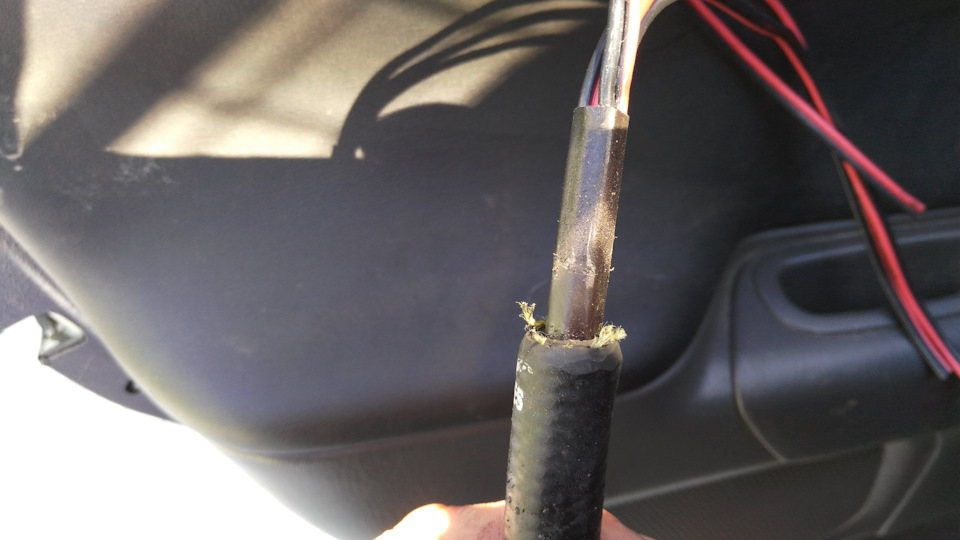

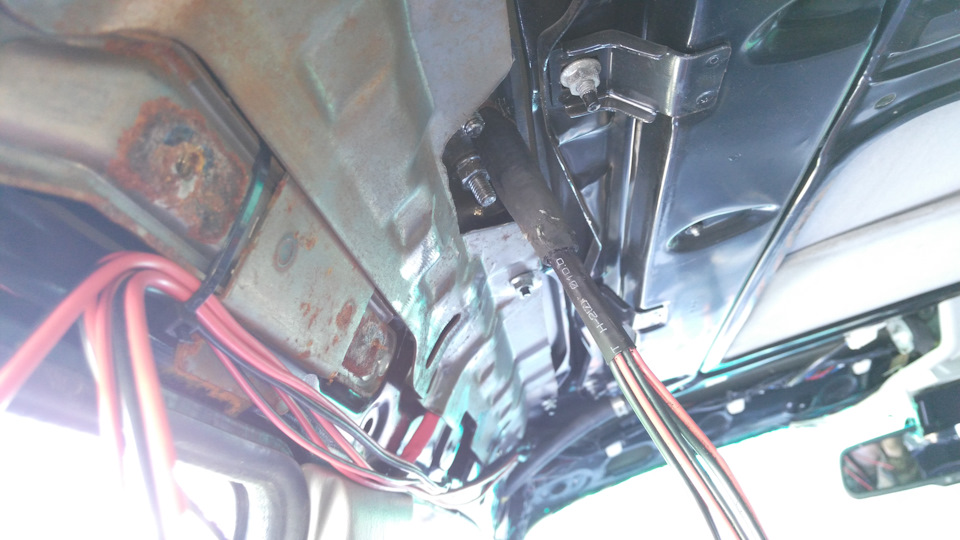

С трудом втянул вовнутрь патрубка провода — естественно, с обильной смазкой солидолом. Вошли очень плотно.
Немного «заострил» конец патрубка — никак не хотел входить внутрь машины.

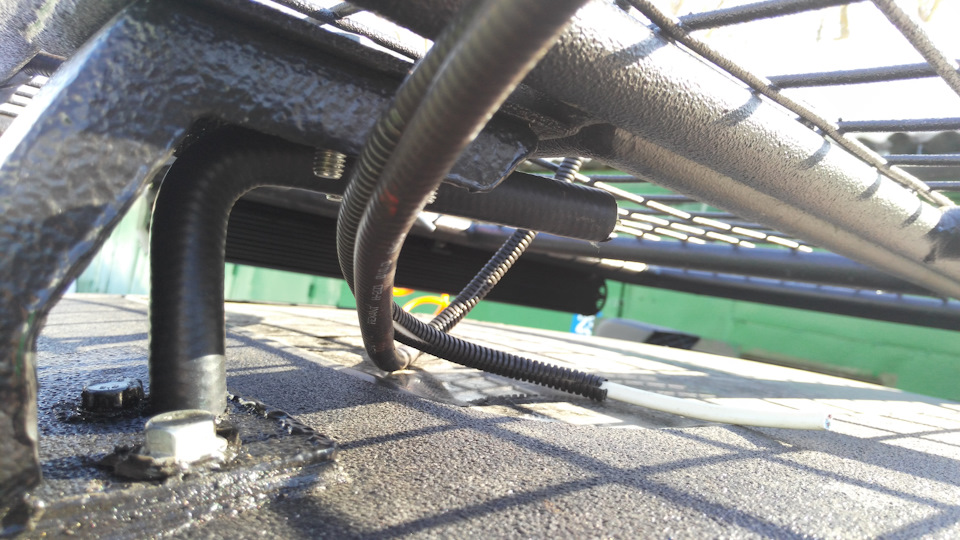

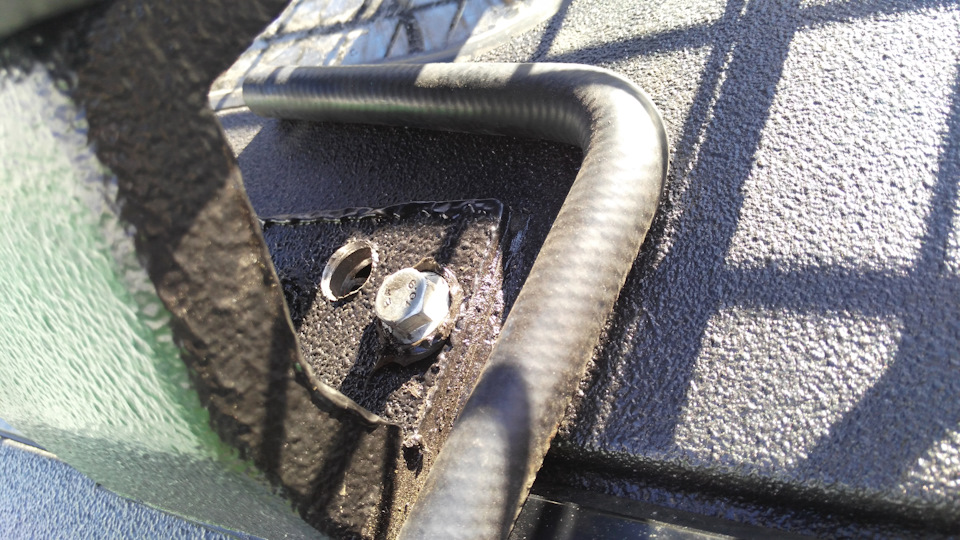

Вот зачем нужен изгиб — никакого излома патрубка.
Дальше уже осталось просто все скоммутировать.
Подключаем люстру по закону
Ещё зимой я стал счастливым обладателем экспедиционого багажника на крышу своего автомобиля. Одной из функций этого багажника было запланировано быть опорой для фонарей дополнительного света. Для этого были приобретены светодиодные фонари известного бренда ProLight. Фонари специально выбраны с эллиптическими линзами, обеспечивающими максимальный угол освещённости. Я больше теоретик в этом вопросе, по этому из своих предположений решил, что короткое, но максимально широкое поле освещения будет наиболее востребовано на бездорожье.
Почему предполагалась установка именно на крышу? В силу особенностей человеческого зрения мы адаптированы в первую очередь к дневному освещению, т.е. когда свет на все окружающие нас предметы падает сверху под небольшим углом. В сумерки, когда этот угол увеличивается зрительное восприятие существенно ухудшается, а в ночное время наши глаза практически беспомощны. Исходя из этого, чтоб повысить качество работы зрения нужно максимально (по возможности) высоко поднять источник света.
Можете поэкспериментировать. Возьмите мощный фонарь и опустите его на уровень пояса (опущенная рука). Посветите им на грунтовую дорогу. Что вы увидите — почти ровную поверхность. А теперь поднимите руку с фонарём вверх и посветите на то же место с этого уровня. Вы увидите и кочки и ямки. А если фонарь поднять на палке, то видимость станет ещё лучше.
Но есть одна существенная проблема. Действующий технический регламент безопасности колёсных транспортных средств фактически исключает возможность установки фонарей таким образом. Это не пустая прихоть законодателей. Дело в том, что установленные высоко источники света слепят встречных водителей как это происходит с заходящим солнцем. Возникает некое противоречие между «хорошо мне» и «хорошо окружающим».
Но проконсультировавшись со специалистами вроде как нашлась лазейка как решить это противоречие. Дело в том, что требования регламента относятся к эксплуатации автомобиля на дорогах общего пользования, а освещение нам нужно на бездорожье, где оно никому помешать не может. Я сделал официальный запрос в НАМИ и получил официальную бумагу в которой говорится, что установка фонарей на багажник допустима если исключить возможность их использования на дорогах общего пользования. Одной из таких возможностей — подключение их к датчику блокировки дифференциала.
Осталось слепить электрическую схему. Я слишком долго собирался всё это сделать и время было к сожалению упущено. Уже поджимает время регистрации изменений и было решено сделать всё, что называется «на коленке». Всё это позже, по наличию времени в спокойной обстановке будет аккуратно переделываться, а пока просто должно заработать.
На эту кнопку с надписью «REAR» у прежнего владельца были подключены через реле два огромных галогеновых прожектора, стоящих на кенгурине. Один из прожекторов был разбит и я их подарил знакомому вместе с самим кенгурином за ненадобностью. Кнопка была приспособлена через исполнительное реле питать новые светодиодные фонари.
Сопли конечно, но для времянки сойдёт. Управляющий плюс на исполнительное реле приходит с кнопки. Внутри кнопки есть схема, позволяющая ей работать как тригер. Минус на исполнительное реле приходит с блокирующего реле. Само блокирующее реле управляется сигналом с датчика положения актуатора блокировки дифференциала. На моём автомобиле привод блокировки от электрического моторчика управляемого компьютером. Соответственно, чтоб управлять моторчиком компьютер должен знать в каком положении сейчас весь механизм. Для этого в раздаточной коробке есть два датчика. Один говорит, что дифференциал заблокирован, а второй об обратном. Отсутствие сигнала с обоих датчиков интерпретируется как «механизм ждёт совмещения шестерёнок». Сам компьютер расположен на пластиковой облицовке под бардачком. Но т.к. этот элемент съёмный, то он соединительным кабелем подключен к большому разъёму на кузове автомобиля (справа от бардачка).
Именно в этот соединительный кабель оказалось проще всего врезаться. С помощью обычного тестера оказалось совсем не сложно выяснить назначение всех сигналов на разъёме компьютера. Затем я на всякий случай сверился с электрической схемой своего автомобиля (она IMHO сделана очень не привычно и искать там что-либо крайне не удобно). После того, как я убедился, что я нашёл нужный управляющий сигнал для блокирующего реле и моя схема ни как не помешает работе самого компьютера я подключил провода и заизолировав собрал всю схему справа от бардачка.
После этого специальным защищённым кабелем я по правой передней стойки поднял питание до крыши и через уплотнитель водительской двери вывел это к правой передней стойке багажника.
Я понимаю, что нет ничего более постоянного чем временное, но оправдывая собственные недоделки я всё же для себя решил, что к зиме я или сделаю всё нормально или вообще уберу эти сопли. А пока для сдачи в ГИБДД и так сойдёт. Главное чтоб это всё не зря и изменения утвердили. В ближайшие дни планирую пройти внеочередной техосмотр и сдать документы в ГИБДД. Пожелайте мне удачи 🙂
Светодиодная люстра на крышу. 6. Окончательное подключение.
Хочу рассказать о завершении эпопеи с люстрой. Забегая вперёд — получен интересный опыт, но изначальная задумка себя не оправдала. Но это, как ни странно, к лучшему.
Итак, остановился я на том, что на скрутках поставил люстру на крышу и понял, что светит она слишком низко. Нужно было поднимать пучок света выше, но делать это нужно было как всегда колхозно и не отнимая у люстры дополнительный отвод тепла на алюминиевую поперечину багажника.
Так как аэродинамические дуги сужались в задней части, то нужно было соорудить нечто вроде проставок в ту часть, чтобы люстра была направлена горизонтально.
Изначально небольшие вставки в паре мест из того же алюминия не сгодились. Так как люстра сделана из алюминия, а он весьма мягкий металл. При крепком затягивании люстра деформировалась. Поэтому проставка нужна длиной в люстру.
Ну и в общем были куплены оцинкованные винты уже и не помню какой толщины. С тем, чтобы суммарно в длину при их количестве они были примерно равны длине люстры.
Дальше отпилил дремелью у них шляпки.
И с помощью клеевого пистолета заклеил в канавку дуги багажника. Таким образом люстра при крепеже к багажной поперечине задней частью упиралась в эту проставку и сохраняла горизонтальное положение.
Тесты показали, что светит теперь куда надо. Но показали, что изначальное предполагаемое использование люстры будет более с широким применением. 🙂 Но об этом позже.
Нужно было стационарно подключать. Чтобы не особо колхозить и не сверлить дырки в потолке, дабы завести на крышу провода, я решил их уложить в канавки по бокам стекла. Для этого я купил многожильный медный чёрный провод на 2,5 квадрата и протянул его под капот — по водительской части плюс, по пассажирской — масса. Наверху всё обжал купленными год назад влаго- и пылезащитными клеммами.
Видно провод? А он есть.
Дальше ужасы подключения в салоне. Я купил две кнопки на руль типа как для подогрева руля, но чуть побольше размером — так удобнее. И поставил их вместо старой маленькой.
Наверху — управление дальним светом. Снизу — обогревом руля.
Всё это нужно было подключать к кнопке, микроконтроллеру, сделанному ранее в эпопее с подогревом руля, вести под капот и подключать там. Выглядело всё это страшно.
Под капотом мне нужен был сигнал включения дальнего света, который я взял под блоком предохранителей.
Схема подключений простая — люстра подключается через 30А реле и предохранитель на 20А к аккумулятору. Релюхой управляет микроконтроллер. Нажатие на кнопку вызывает включение\выключение люстры. Зажатие кнопки на 500 мс вызывает включение\выключение автоматического режима, в котором люстра включается одновременно со включением дальнего света, что позволяет мне пользоваться штатным рычажком.
Всё работает как часы! Перегревов или срабатываний теплозащиты не было — что и не удивительно, учитывая что до этого тесты были дома с неподвижным тёплым воздухом.
Что касается изначальной задумки… Она была провалена. Люстру я задумывал как дальнобойную с узким пучком света. А вышла же она всё-таки с довольно широкой заливкой — нечто среднее между реально дальнобойной и всеми заливными готовыми внедорожными, что продаются.
Чему я очень рад. Ездить с ней охренительно! Она прекрасно светит вдаль, помогая хиленькому штатному дальнему свету. Хорошо заливает вширь, увеличивая комфорт передвижения в пределах трассы. Про то, как она высвечивает знаки и разметку, я вообще молчу. И замечательно помогает ездить вне дорог по грунтовкам и лесам.
В будущем рассказе про Карелию я постараюсь выложить видео с использованием люстры.
Что за касается именно изначально задуманного узкого дальнобойного дальнего света, то вопрос открыт. Я планирую модернизировать штатные фары на предмет установки биксеноновых линз, что уже даст мне ксеноновый дальний. Плюс планирую штатный дальний вырвать и тоже поставить светодиодное решение, но уже с линзой, чтобы так же светило вдаль.
На данный момент именно люстрой я полностью доволен — вышло даже лучше, чем я ожидал.
Пока что у меня есть неудачные видео и три фотографии, сделанные ещё до регулировки люстры по высоте, поэтому отнюдь не так впечатляют, как оно есть на самом деле.
