Как подключить переднюю камеру к китайской магнитоле на авто

Установка передней камеры, обзор и сравнение со штатной

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Недавно установил себе классную магнитолу на Android к которой подключил свою штатную камеру заднего вида (у меня стояла система Nissan Connect) и так получилось что была возможность подключить к этой магнитоле ещё и переднюю камеру, как вы поняли о ней и пойдёт речь…

Подарок от продавца — камера заднего вида мне не пригодилась, потому как она «зеркалит» изображение и подходит только для установки назад…Пришлось заказывать камеру которая выдавала именно «прямое» изображение, коих на AliExpress полно…

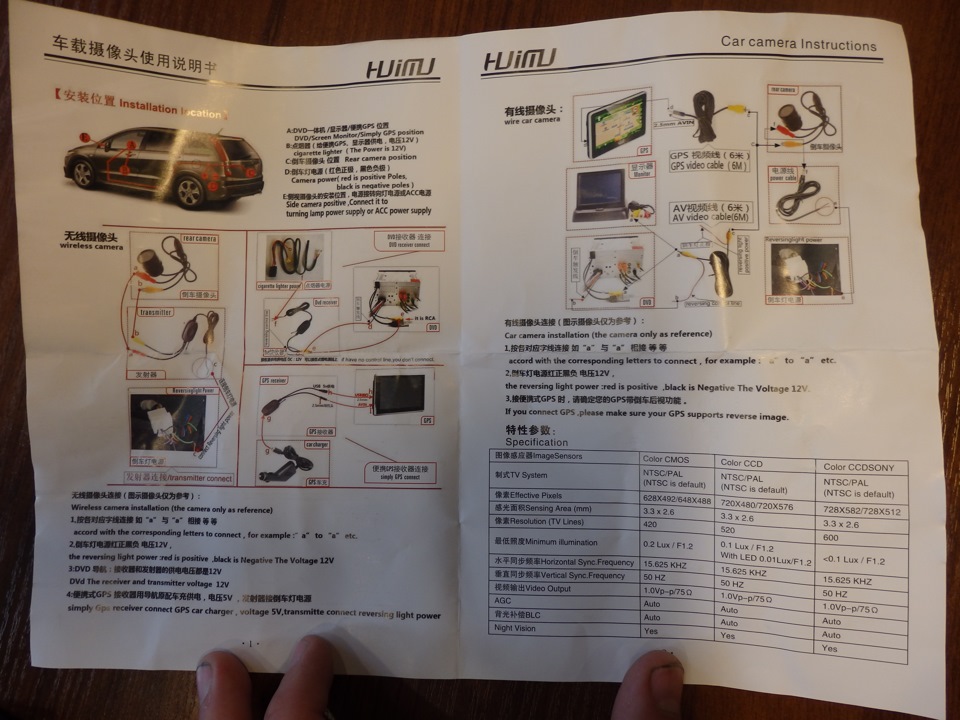

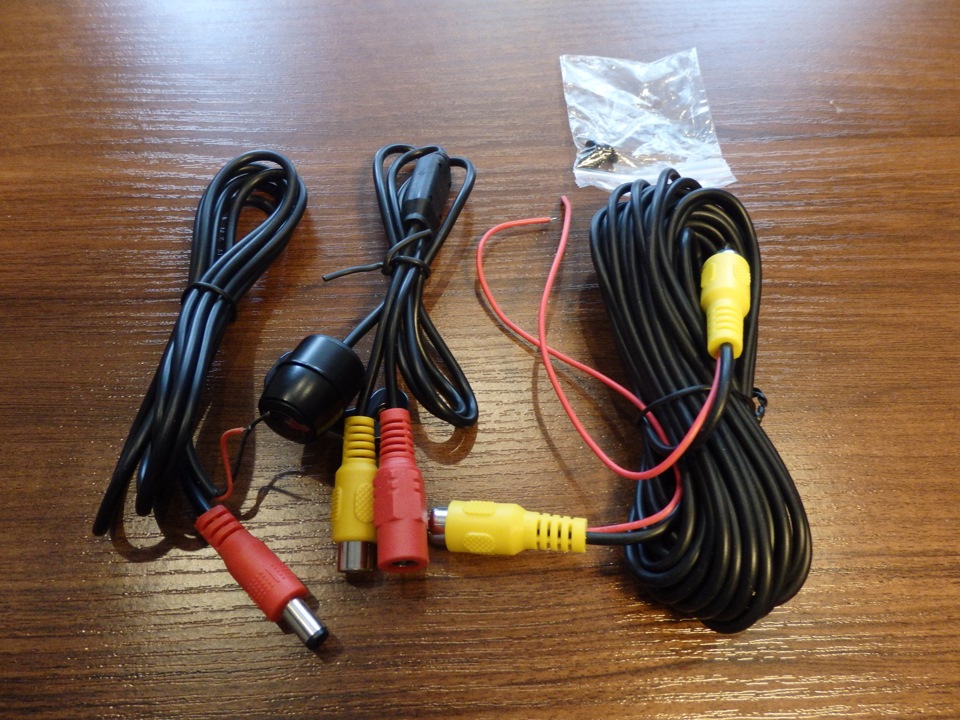

Выбор пал на такую камеру:

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Снял небольшой обзорчик:

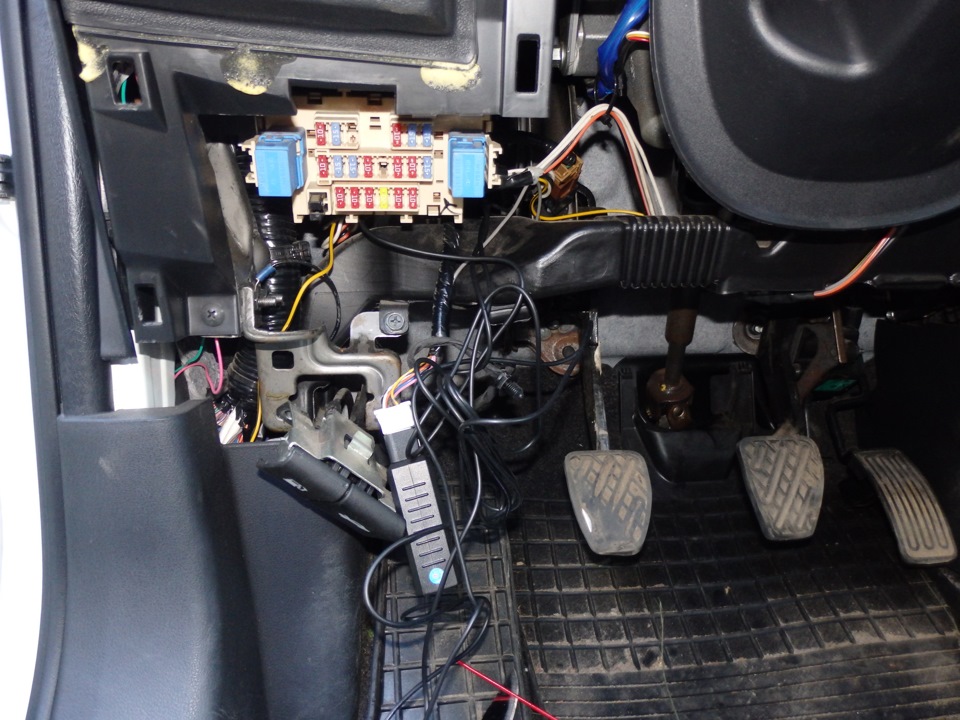

Пару слов про установку:

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Ищем среди многочисленных колокольчиков нужный нам с надписью «FRONT CAMERA INPUT» и подсоединяем колокольчик от камеры.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

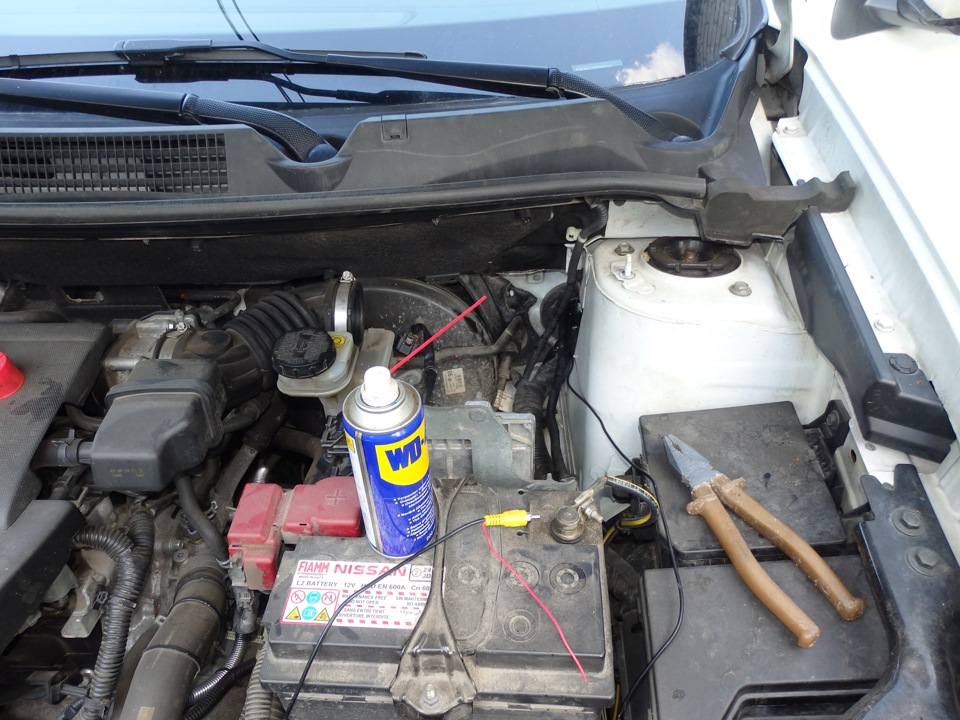

Красный проводок можно кинуть на питание антенны или на питание самой магнитолы, как оказалось, минус для камеры не нужен…работает и так.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

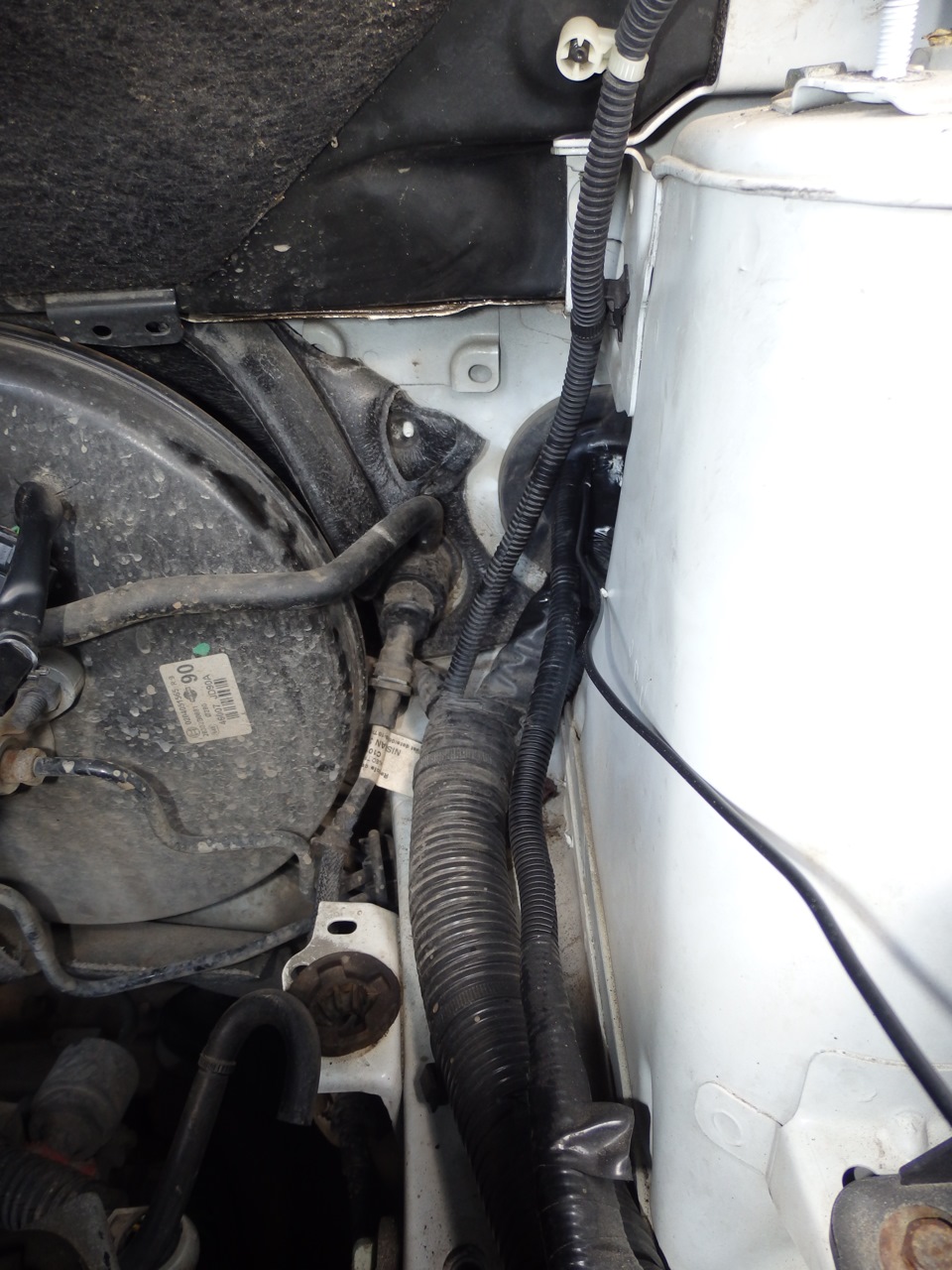

Далее нам нужно протащить провода в подкапотное пространство и закрепить саму камеру. Протащить провод оказалось не так просто, ибо на обоих концах провода имеется не малых размеров колокольчик, но упорство и баллончик со смазкой сделали своё дело.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

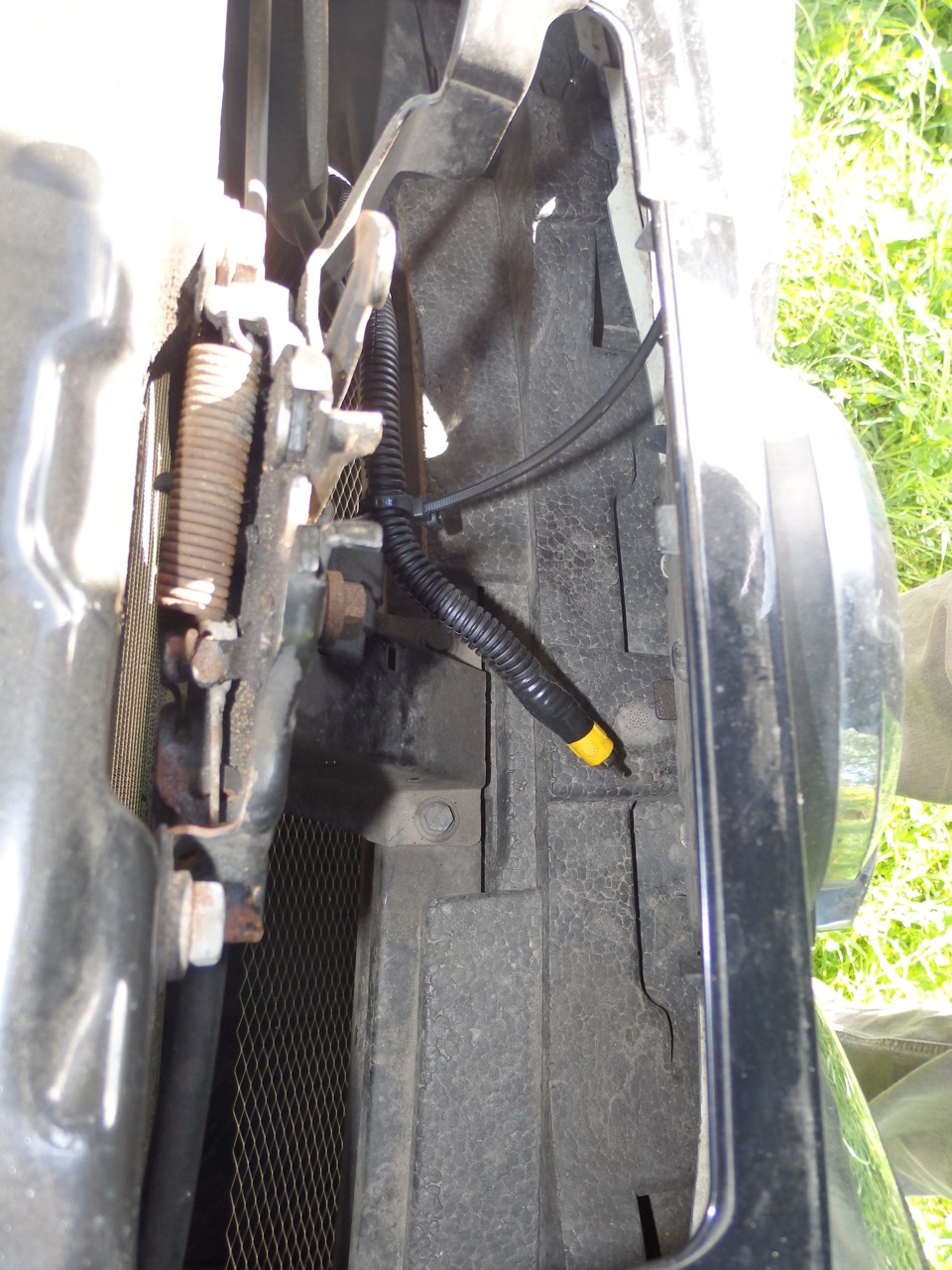

Обязательно одеваем гофру на провод и выводим его к решётке радиатора.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

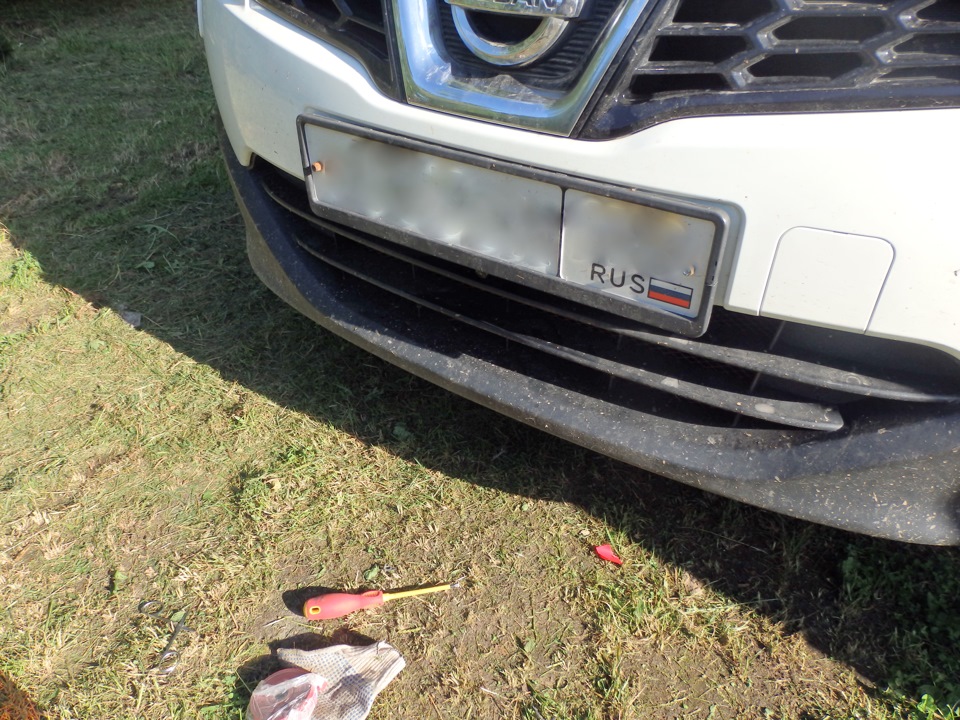

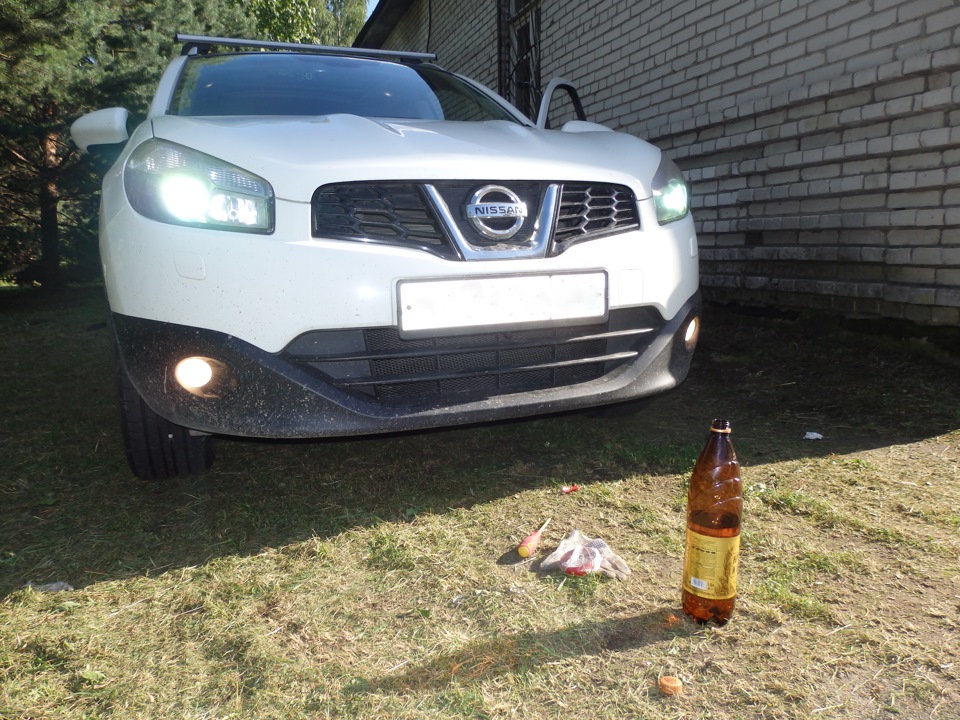

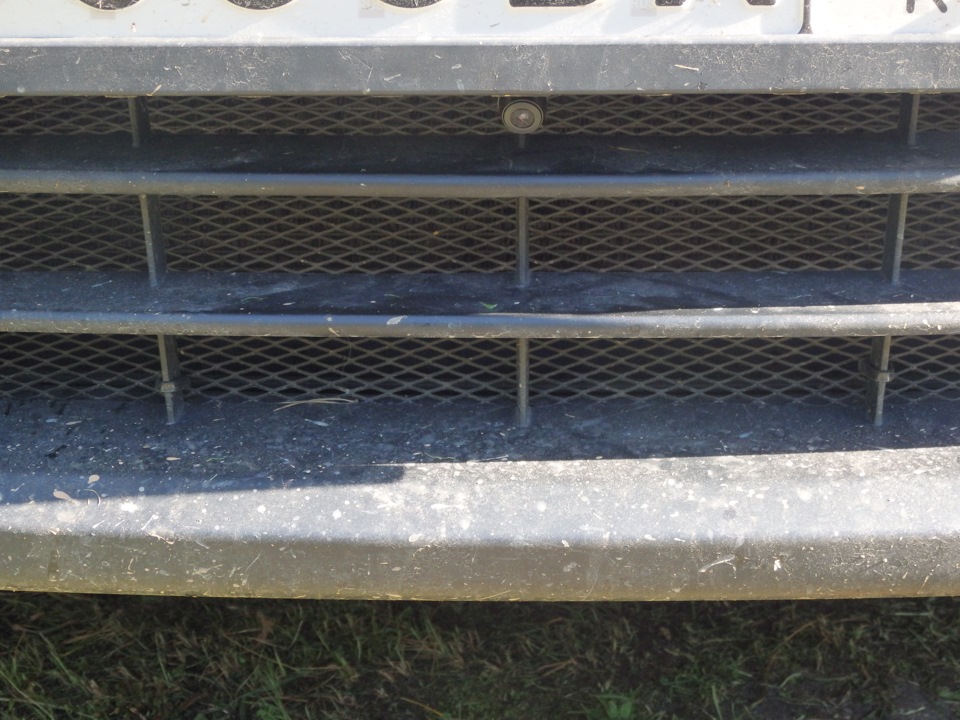

Место для камеры я выбрал под номером, а крепил на штатный двухсторонний скотч 3М, держится очень хорошо и надеюсь отвалиться не скоро, если что у меня есть ещё рулончик такого скотча.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Крепление камеры позволяет установить её практически в любое место, менять угол и ориентацию. Был вариант установить камеру под эмблему (врезать её в пластик), но тогда угол камеры к горизонту изменить бы не получилось…

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Качество картинки и сравнение изображения передней и задней камеры вы можете посмотреть на видео, как говориться «лучше один раз увидеть, чем сто раз услышать»

Источник

Активация и подключение Камеры переднего вида в Китай 2din PX5 часть 1

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Напоминаю о каком мафоне идёт речь

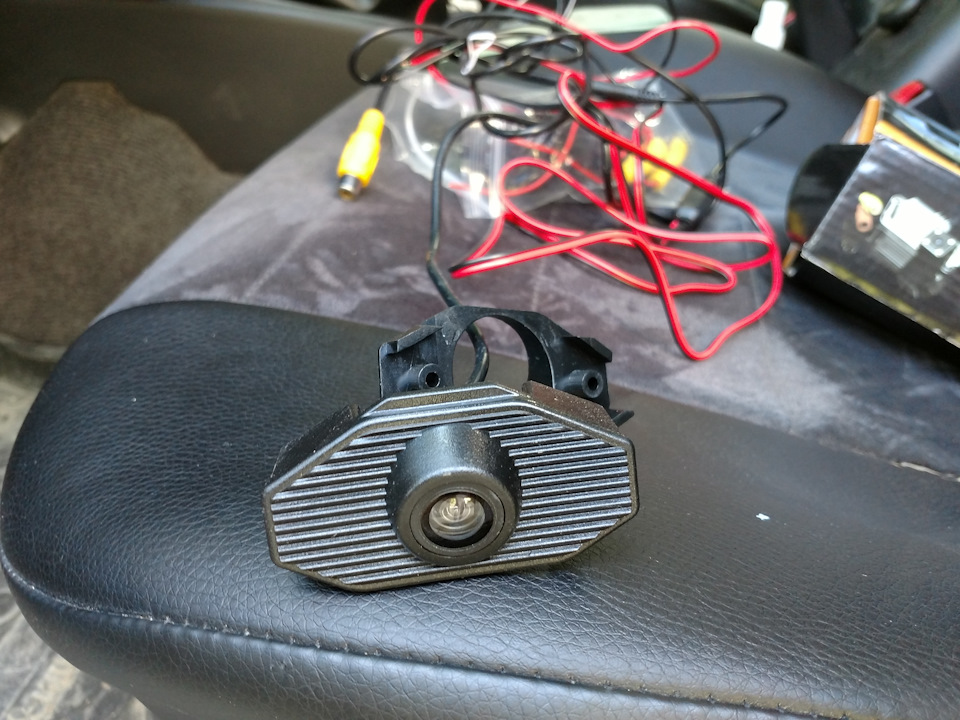

Итак долго искал вариант передней камеры, ну и на просторах Алиэкспреса нашёл камеру для Субару, которая хорошо вписалась в мою решётку

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

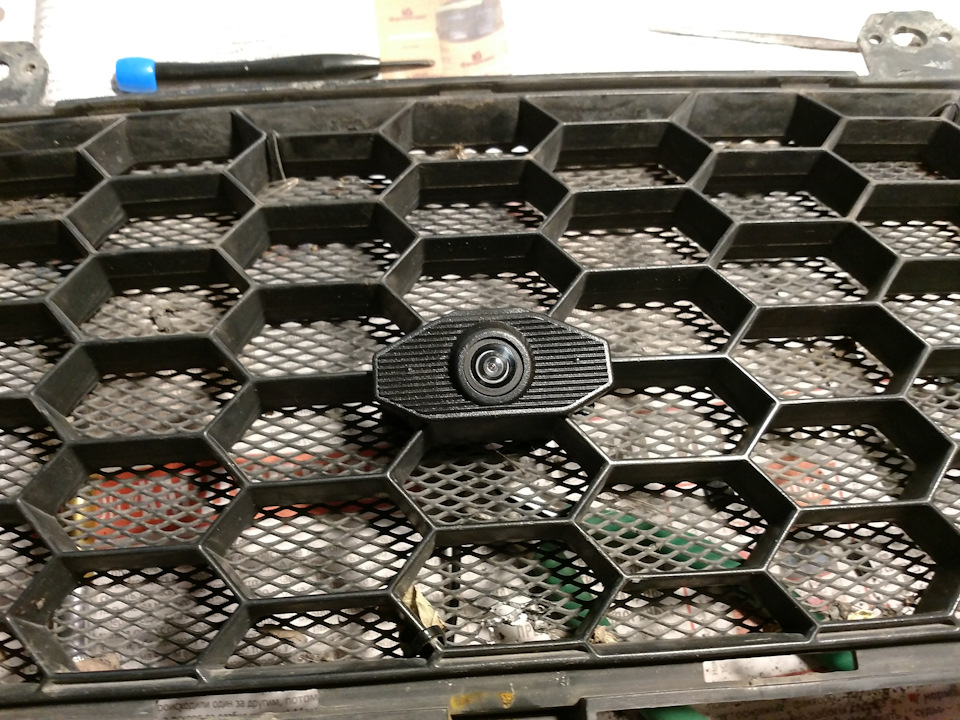

А вот так она выглядит уже почти установленная

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

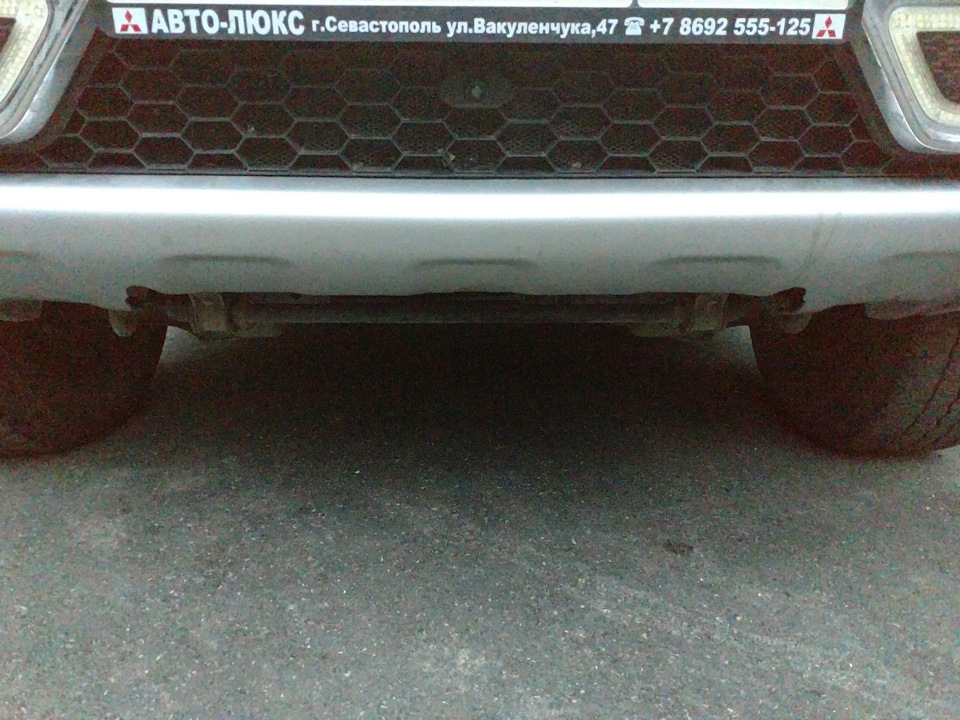

НУ и вот собственно уже на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Доволен ибо не пришлось пилить корпус авто, даже саморезами, просто зажал и всё.
Но к креплению Самой камеры, пришлось приложить напильник, и без проблем встала с минимумом удаления лишних кусков пластика.
Скажу, что на L200 где решётка ромбиками, становится вВАААЩе без напильника.

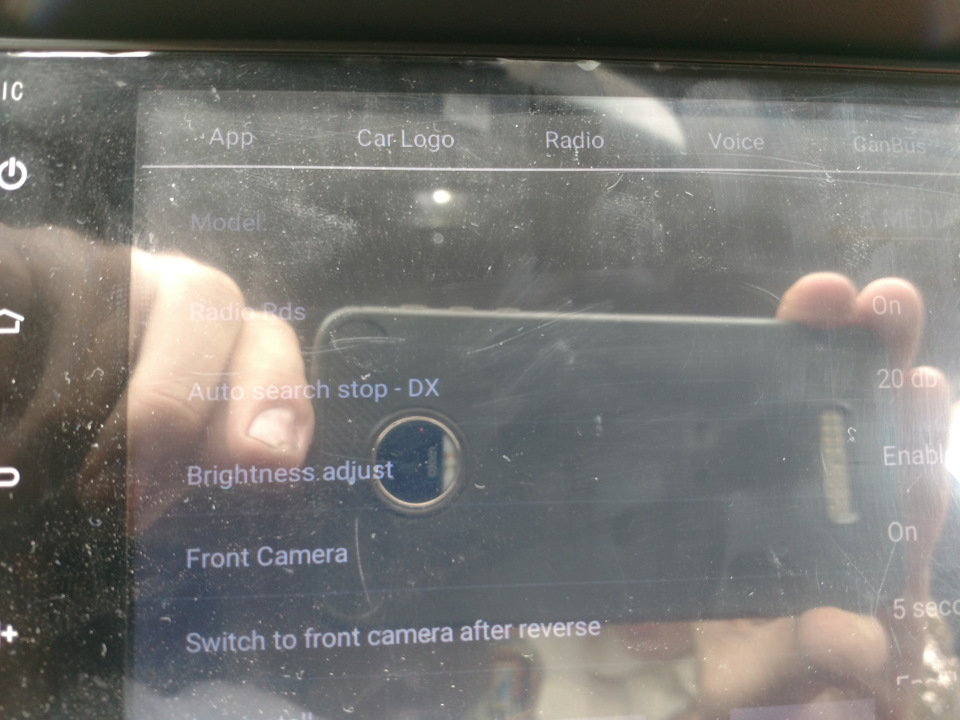

НУ а теперь по активации
плёнку с мафона не снимал, качество хромает, Но.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

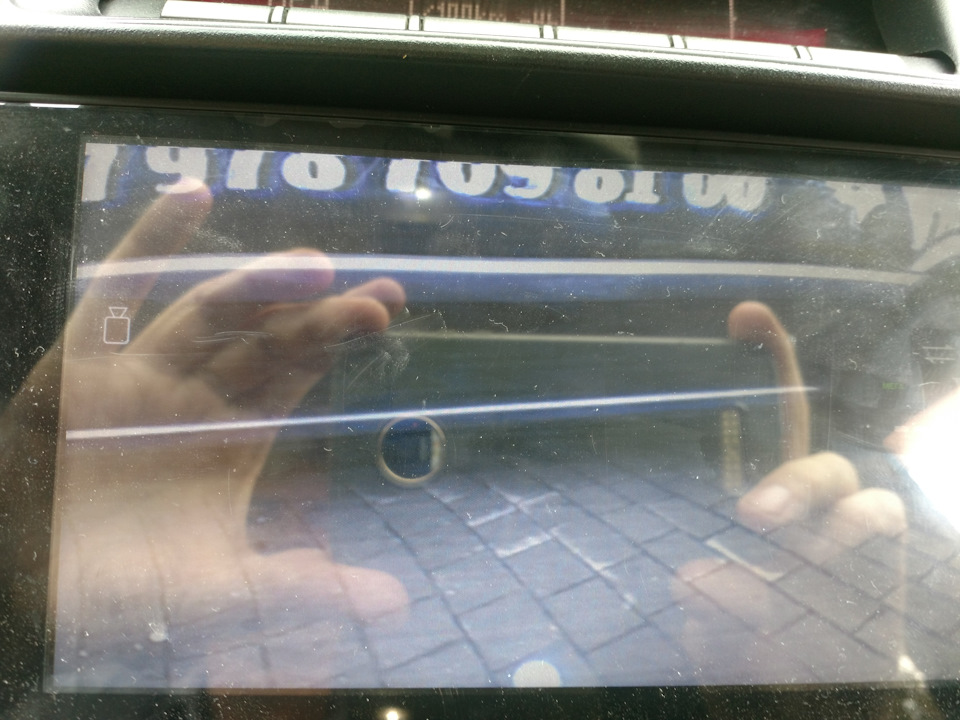

Алгоритм работы, после отключения задней камеры, передняя автоматически включается на 5 сек

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Передняя камера работает всегда и при желании её можно активировать в любой момент кнопкой

В следующей части сниму видео, как это выглядит и расскажу куда она втыкается

Ибо у мафона аж 3 видео входа

Mitsubishi Pajero Sport 2011, 178 л. с. — тюнинг

Машины в продаже

Комментарии 12

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Так есть же функционал регистратора

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Тут возникла проблема …)))
Я штатную камеру подключил к ГУ (предварительно заменив штатный разьем на тюльпаны ) камера работает как через иконку «камера» на рабочем столе ГУ так и через приложение «AV» на рабочем столе, но вот в штатном приложении «регистратор» которое уже было установлено китайцами на ГУ видео почемуто не воспроизводится, скачивал пару каких-то с маркета, тоже не работает… вот и не могу понять в чем дело

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Может в курсе, есть ли переходник с тюльпанов на USB

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Боюсь это уже целре устпойство, ведь нужно из д+и — получить видео вход.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

И куда она подключается?

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Так моя голова после небольшой переделки видит переднюю и заднюю камеру. Или принудительно передняя, или после отключения задней камеры тут же на 10сек вёл передняя

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

я себе такую установил, даже силовую трубу спереди видно

Источник

Как подключить камеру к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

Источник

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.


Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.


Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.


Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подключение и настройка осуществляется в таком порядке:

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:


Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Источник

Схема подключения передней камеры

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

– универсальные камеры (в рамке номерного знака, врезная или накладная)

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

– штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки – все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема – желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный – земля).

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ – штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Схема подключения камеры заднего вида к монитору.

P1 – разъем питания камеры заднего вида.

P2 – Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 – Разъем видеосигнала камеры заднего вида.

V2-V3 – Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо – передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 – провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)

Подобрать камеру именно к своему автомобилю можно здесь:

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.


Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.


Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.


Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подключение и настройка осуществляется в таком порядке:

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:


Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:
Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоКак подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоВ нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на авто

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоА дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть фото Как подключить переднюю камеру к китайской магнитоле на авто. Смотреть картинку Как подключить переднюю камеру к китайской магнитоле на авто. Картинка про Как подключить переднюю камеру к китайской магнитоле на авто. Фото Как подключить переднюю камеру к китайской магнитоле на автоВся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
