Установка сабвуфера «Урал Ураган АС-Y12A» в штатное головное устройство.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Всех приветствую дорогие друзья

Наконец-то руки дошли до музыки. Понемногу начинаю обновлять музыкальную составляющую автомобиля)
Из названия уже понятно, что речь пойдет о сабвуфере и его установке в наш автомобиль со штатным головным устройством.

По традиции ссылка на видео, что и как делать и конечный результат.

Кому лень смотреть, распишу тут. Многих как и меня немного пугала ситуация с сабвуфером и его установкой в штатное Г.У. Так как на нашем Г.У. нем стандартных разъемов RCA для подключения сабвуфера, то многим кажется сложным процесс установки. На деле же все проще чем кажется.
Подробный процесс есть на видео. Тут же напишу все вкратце и обозначу ключевые моменты.
В комплекте с сабвуфером идут провода:
1) Красный провод питания. (Его мы кидаем на + от аккумулятора)

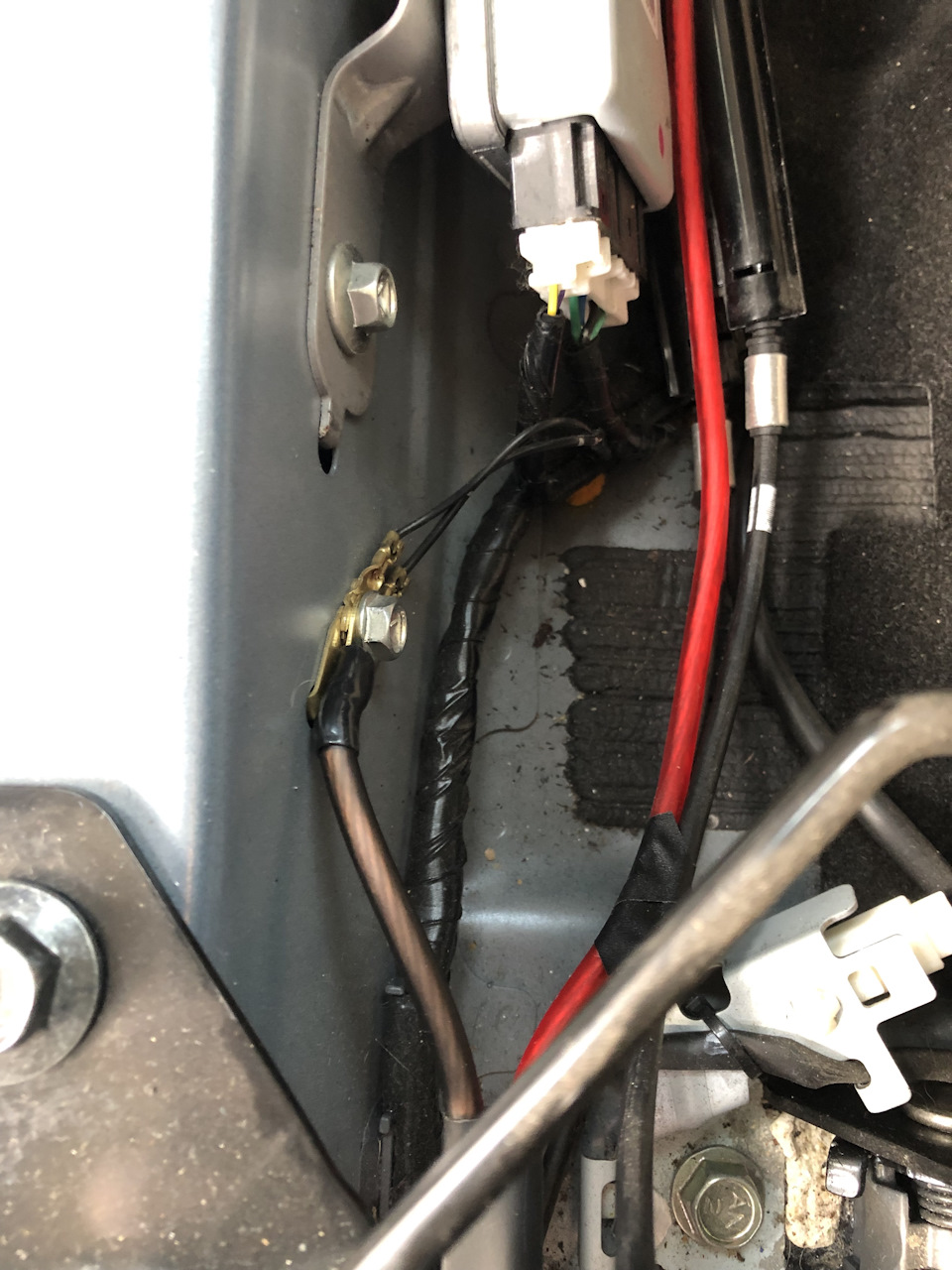

2) Черный провод питания. ( Его мы кидаем в багажник в районе петли крепления детского кресла. Обязательно убираем краску, чтоб был хороший контакт.)
3) Синий тонкий провод для включения усилителя от магнитолы.
4) Провод выносного регулятора уровня баса.
5) Провод 4х пиновый для подключения управляющих сигналов от колонок автомобиля. (Вместо RCA )

Для удобства разбираем пороги и снимаем штатное Г.У.

Далее прокладываем синий провод REM от багажника до Г.У.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Управляющие сигналы будем брать с задних колонок. Для этого есть 4х пиновый провод о котором писал выше.

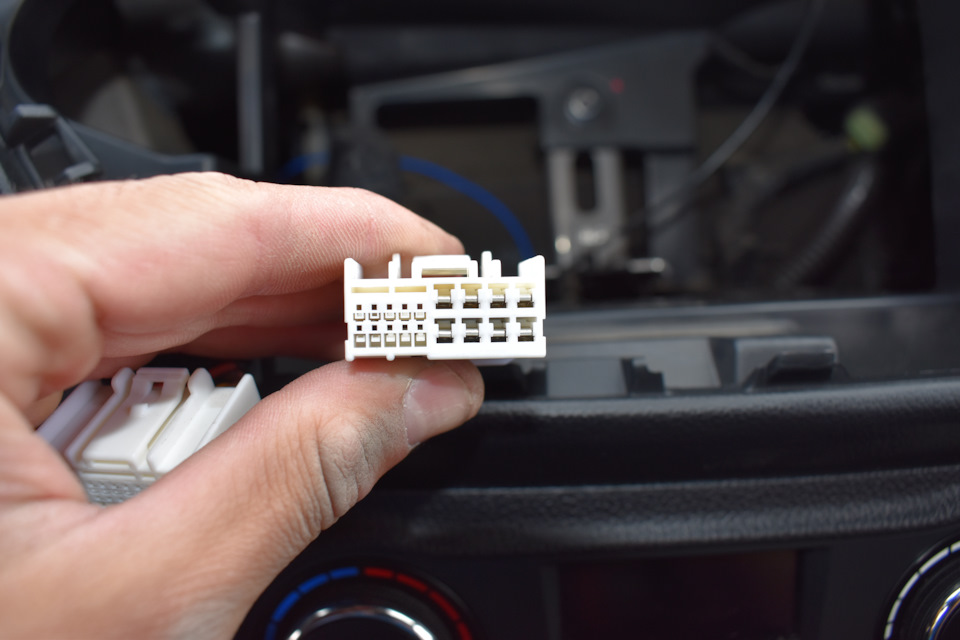

Идем к магнитоле и находим этот разъем

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

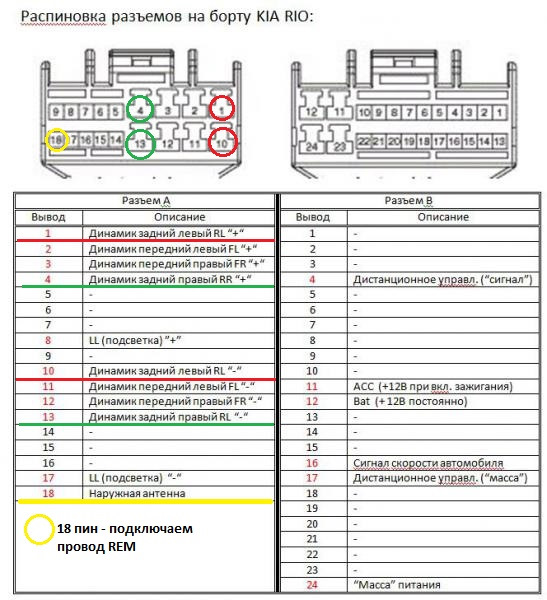

Распиновку сделал более нагляднее. По ней работаем

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Левая колонка будет под пинами № 1 и №10.
Правая колонка будет под пинами № 4 и № 13.

Не перепутывайте + с —

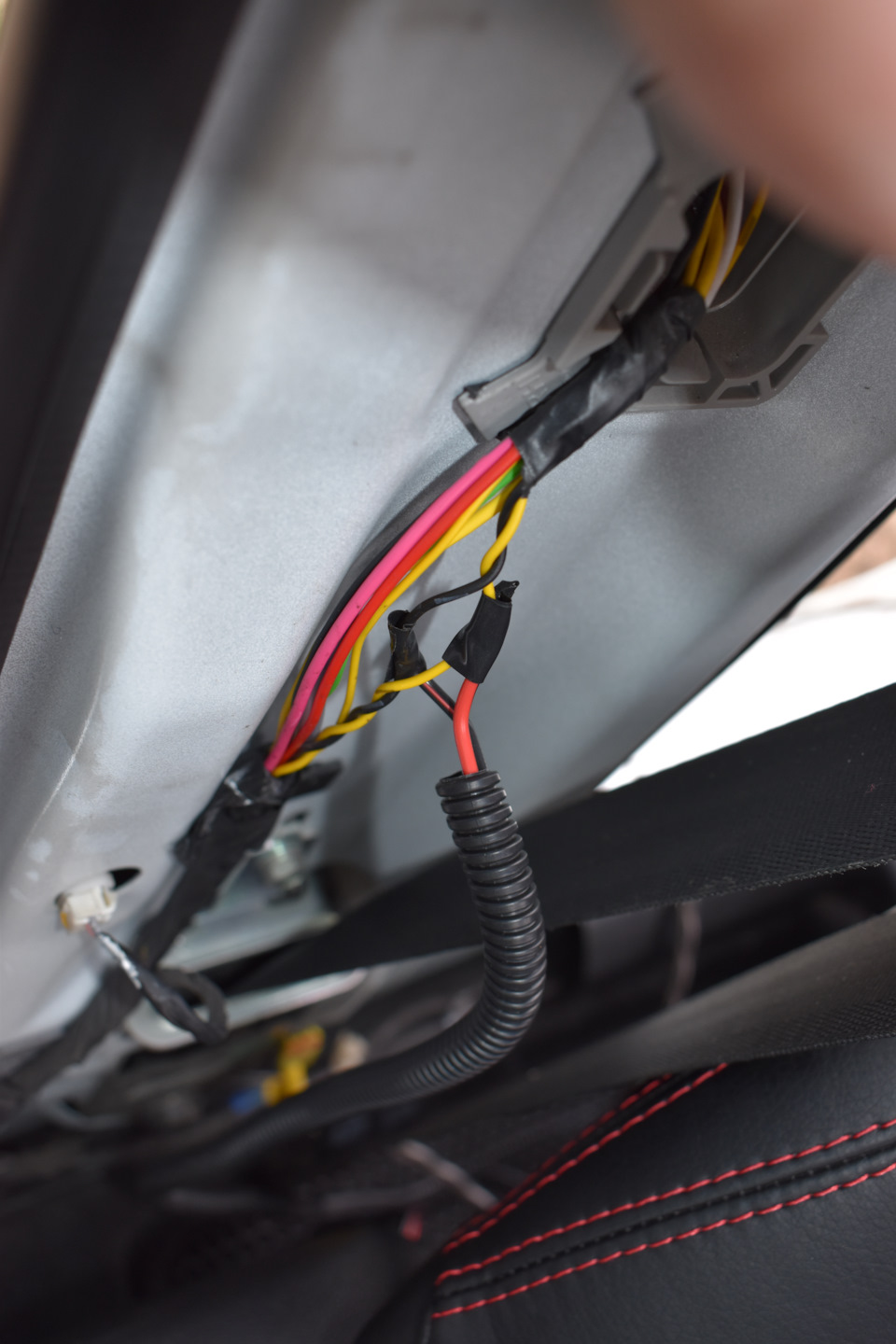

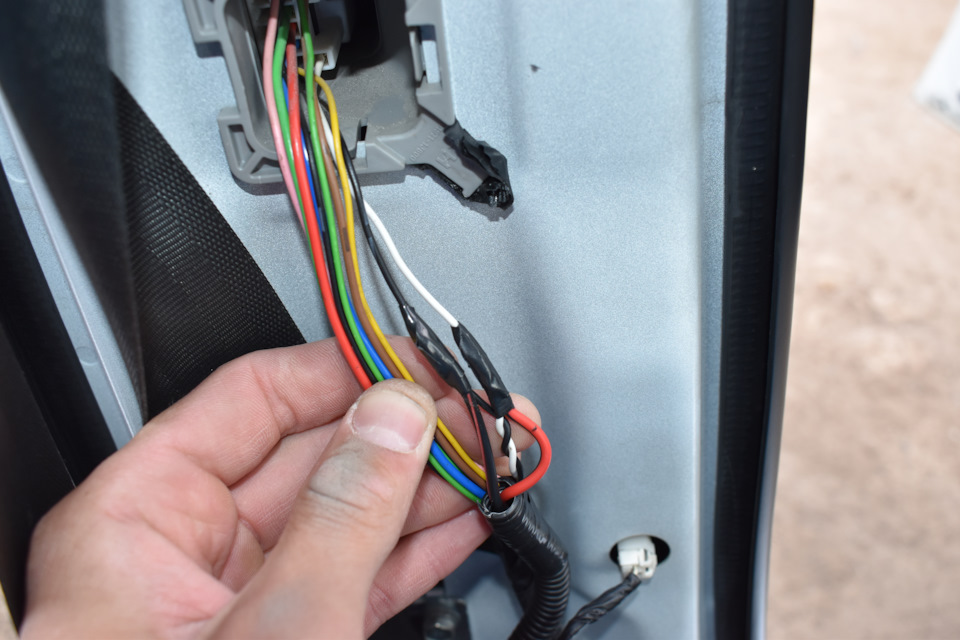

Чтоб не тянуть провода к колонкам решил подключить их от центральной стойки. Фото прилагаю.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

У управляющие сигналы у нас есть, осталось подключить синий провод Rem, который будет включать сабвуфер в момент включения магнитолы.

Дальше я убрал все в гофры и аккуратно проложил провода.

Источник

Активный сабвуфер URAL (УРАЛ) AS-D12A black hurricane

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

В машине почти всё нравится, кроме некоторых мелочей, среди которых отсутствие какого-либо баса несмотря на присутствие штатного сабвуфера. Сначала я вообще сомневался в его существовании, как впрочем и все остальные обладатели Арканы с заявленным его присутствием, но на самом деле он есть. Его можно нащупать если залезть справа под обшивку в багажнике.
Кто-то пишет можно у оф. дилера прошить магнитолу и станет намного лучше, но я уверен, это все равно будет не то…
Поэтому задача стояла бюджетно, насколько это получится, чтобы просто было установить и с максимальным эффектом, насколько это возможно с бюджетным вариантом.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Немного об установке:
Все необходимые провода были в комплекте.

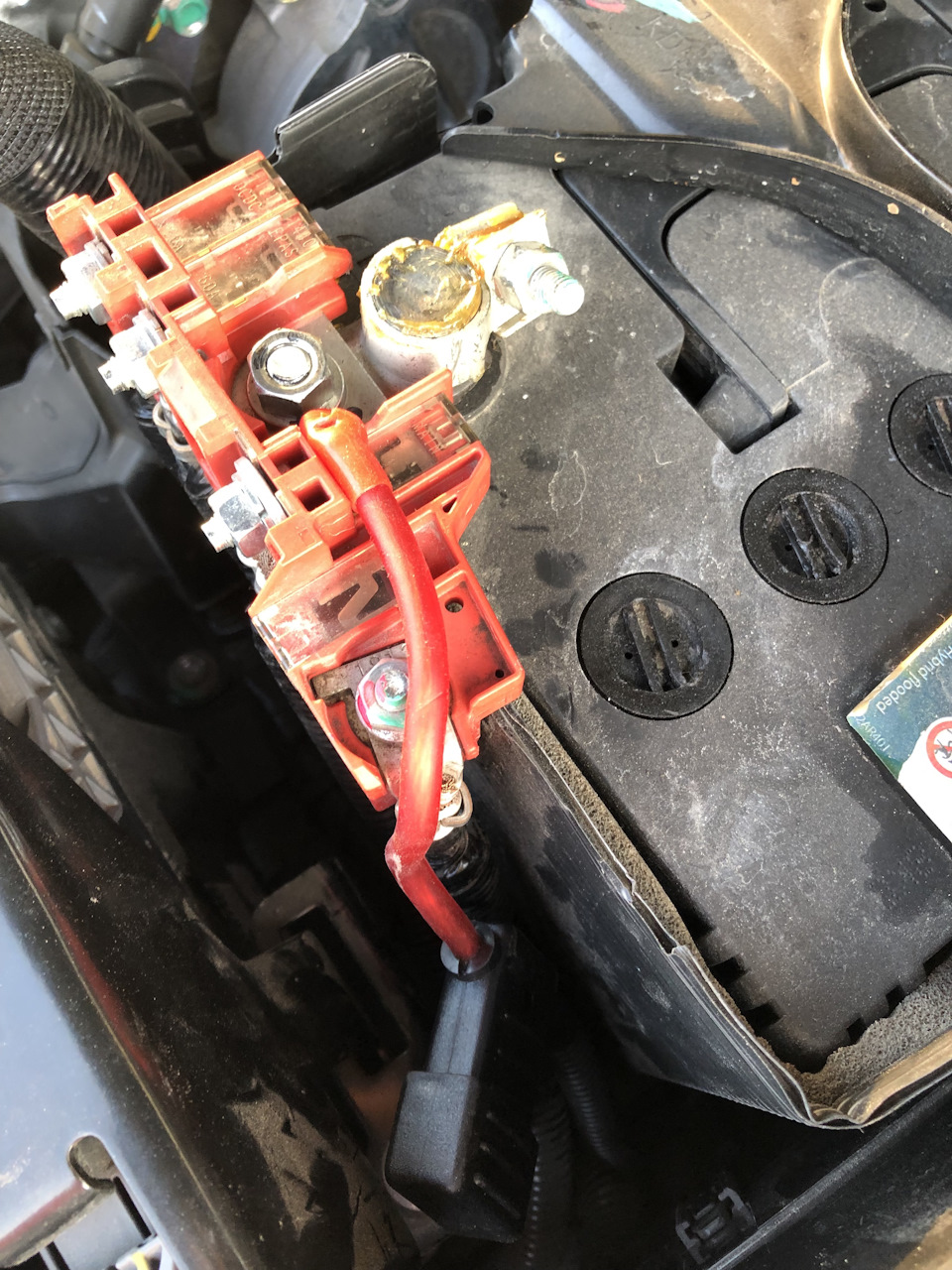

С подключением к постоянному плюсу проблем не возникло, не пожалели инженера усилий мысли на создание плюсовой клеммы…

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Управляющий (синий провод) протягиваем в блок с предохранителями в салоне. Подключаем к предохранителю прикуривателя «за предохранителем» (правая ножка).
инструкция для новичков как определить ножку «за предохранителем»: берем мультиметр, включаем, минус к кузову, вытаскиваем предохранитель и плюс тыкаем в блок предохранителей вместо ножек предохранителя. Там где нет питания, это и есть ножка «за предохранителем». Нужно сделать именно «за предохранителем», чтобы в случае короткого замыкания сгорел именно этот предохранитель, а не что-нибудь где-нибудь еще.

Минус находится в районе задней фары. Проблем не возникло.

Для проверки работоспособности системы вытащил фишку штатного сабфуфера и воткнул в них сигнальный кабель. Два плюса соединяем вместе и в фишку, два минуса соединяем вместе и в фишку:

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Попытался снять сравнительное видео с новым сабом и со штатным, но явно телефон всего не может передать.


Источник

Установка сабвуфера URAL (Урал) AS-D12A SLIM HURRICANE

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Поездил поездил, да и подумал а не поставить ли мне небольшой активный сабвуфер в багажник. Долго выбирал, смотрел и всё-таки решил остановить выбор на активном сабвуфере фирмы Урал URAL (Урал) AS-D12A SLIM HURRICANE.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Сабвуфер ставил именно для подзвучки, для того чтобы играли низы, а не для того чтобы НАВАЛИТЬ басуху для этих целей саб не подойдёт сразу говорю. Шумоизоляцию не делал, штатную акустику и голову не менял, не было такой цели. Цель была именно подзвучить на низах штатку.
Так как саб мне достался уже б/у то мне не хватало установочных проводов.
Приобрёл комплект установочных проводов для двухканального усилителя фирмы ARIA, провода так себе конечно алюминий омеднённый, но для данных целей и этого саба сгодятся.
Протяжку начал с силового кабеля обжал клемму плоскогубцами, дополнительно пропаял. Протянул в салон рядом со штатным пучком, там у меня уже шла сигнализация, пустил рядом.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Провод под капотом запустил в чёрную гофру и проложил незаметно справа от АКБ. далее по левому борту проложил сняв все пластиковые накладки, потом всё собрал обратно. Минусовой подключил за задними сиденьями там есть как раз болт.

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

Далее вывел между креплениями сидений, и натянул змеиную кожу.

Источник

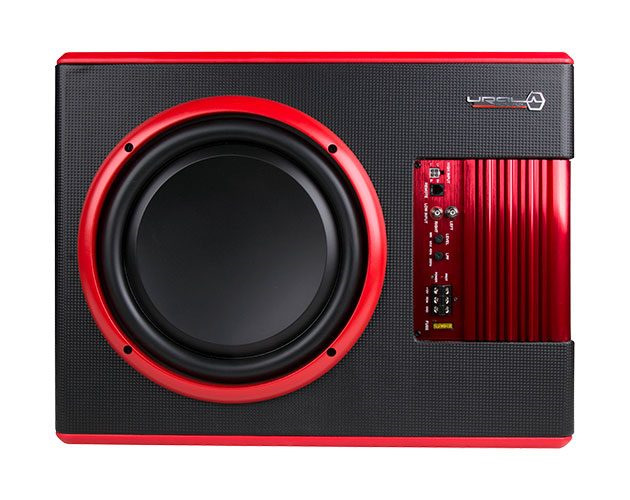

Установка сабвуфера URAL AS-D12A Red Hurricane

Как подключить сабвуфер ural black hurricane в машину. Смотреть фото Как подключить сабвуфер ural black hurricane в машину. Смотреть картинку Как подключить сабвуфер ural black hurricane в машину. Картинка про Как подключить сабвуфер ural black hurricane в машину. Фото Как подключить сабвуфер ural black hurricane в машину

После замены динамиков, проводов и шумоизоляции, мне не давало покоя то, что динамики начинают играть только на громкости выше среднего. Тогда появляется хорошие басы, такие, что даже начал сомневаться зачем я купил себе сабвуфер. Но уже купил. Надо попробовать.

Для начала нужно провести токовой провод от АКБ. Для этого мне посоветовали снять корпус воздушного фильтра, но для этого мне пришлось снять акб, какой то блок мозгов за ним, и то, я с трудом вытащил его оттуда, поцарапав сам корпус. Далее видим резинку со жгутом. Вокруг жгута полно места. Просовываем.

При подключении саба по «высокому» входу, подключать управляющий провод на включение саба не потребовалось. Как только появляется звук, сабвуфер включается.

Ну что, саб поставил. Места занял до фига! Пришлось обратно поставить шторку багажника, чтобы не светить жуликам.Теперь чтобы достать запаску придется серьезно потрудиться.

По звуку:
Пока ничего не понял, качеством бум-бум не доволен, да оно мне было и не нужно. Дети на заднем сиденье просили убрать басы. И это при том, что он был почти на самом минимуме. Но говорят, что саб нужно «прогреть», «раскачать» несколько дней. Ну ладно, пусть побубнит тихонечко пока, а там посмотрим, может и продам его на фиг.

PS Прошло четыре дня. Сабвуфер разыгрался. Потенциал у него есть, намного больше чем мне требуется. Иной раз хочу сделать поменьше громкость саба, а оказывается что регулятор уже стоял на двух «щелчках», то есть в самом начале. Думаю, что мне нужно его продать и купить в докатку, если такие бывают. Мне этого бы хватило.

Источник
