Камера заднего вида. ( переделана mini Jack — RCA)

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Zdravo друзья!

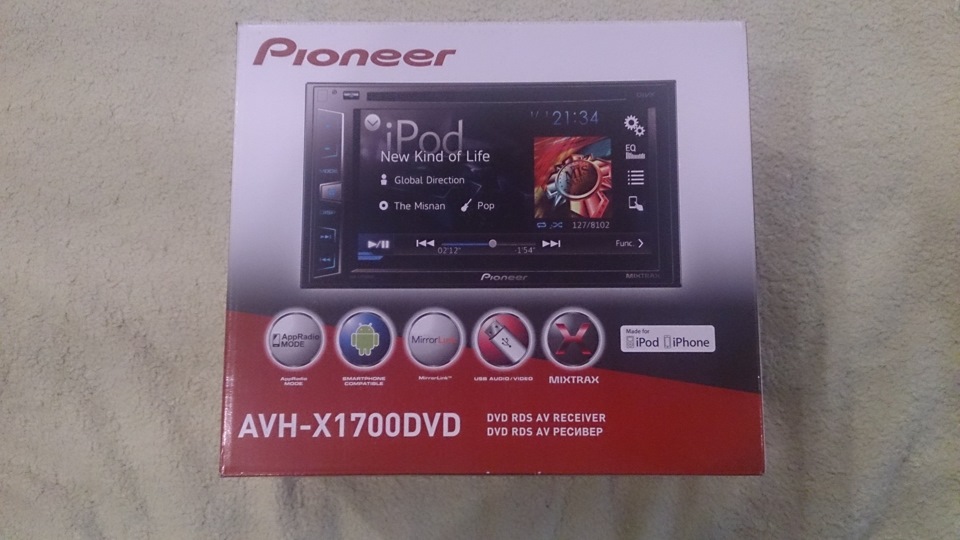

После покупки магнитолы Pioneer AVH-X1700DVD 2DIN

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Проблема была только в одном — питание этой камеры шло от mini-Jack «а, да и вообще мне нужен RCA на конце, а не mini-Jack )
Ну что, раз нужен RCA, значит переделаем под RCA)

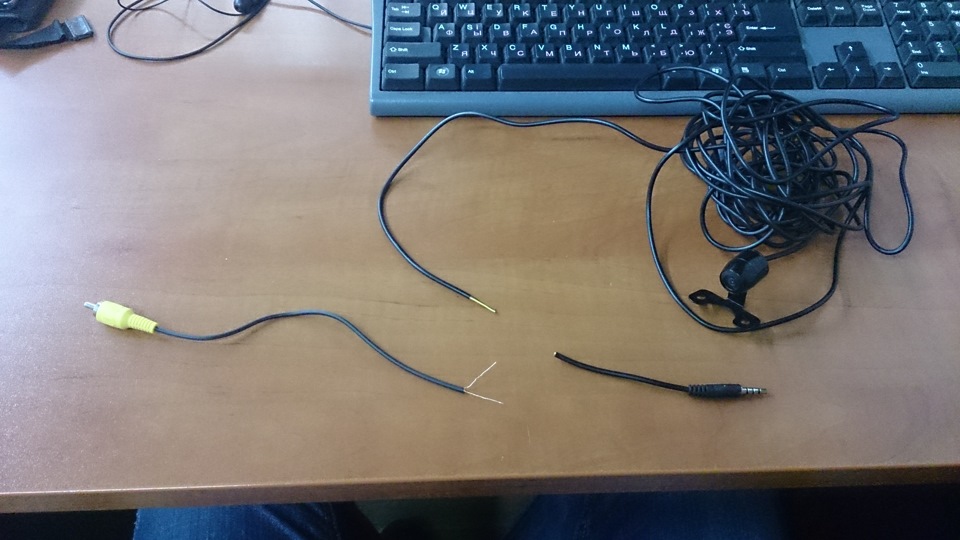

Для начала подготавливаем хвост RCA video, а дальше откусываем не нужный нам mini-Jack, и видем там три провода :
красный — плюс
черный — минус
желтый — сигнальный

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

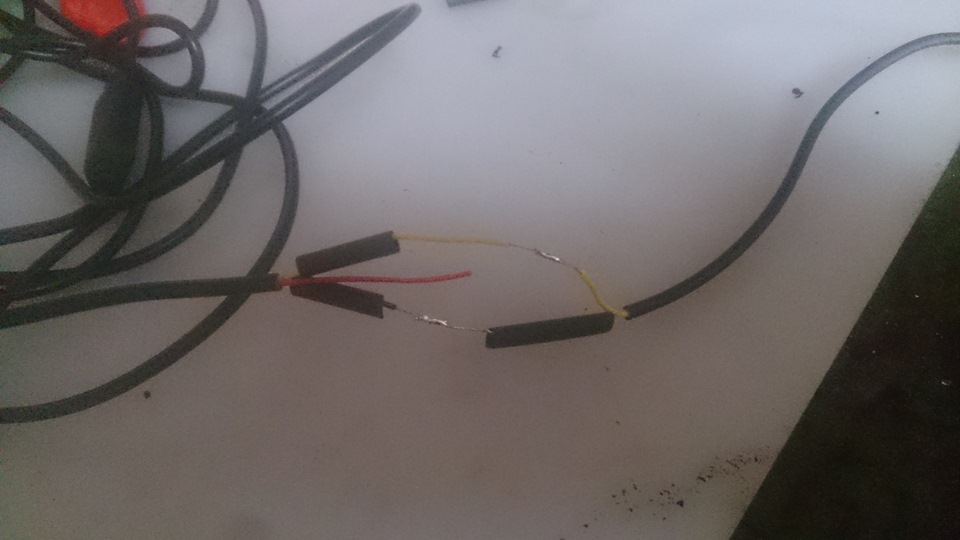

Далее спаиваем СИГНАЛЬНЫЙ провод и МИНУС от RCA и камеры, ПЛЮС просто изолируем, так как его мы будем брать от заднего хода.

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

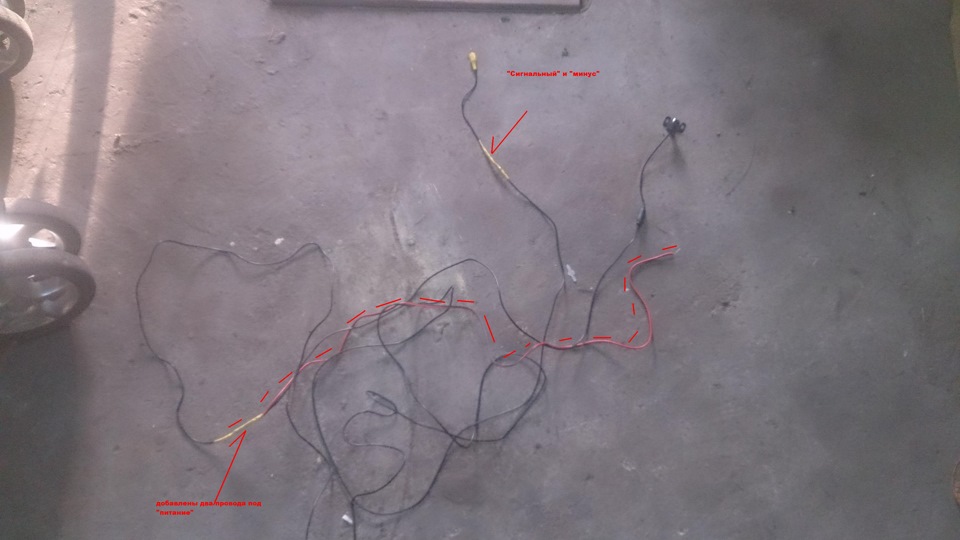

Что бы не тянуть питание через всю машину, я оголил ПЛЮС и МИНУС ближе к камере и припаял два провода, что бы кинуть их на лампочку заднего хода и украсть от туда немного питания)))

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Получилось как то так, надеюсь понятно)

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

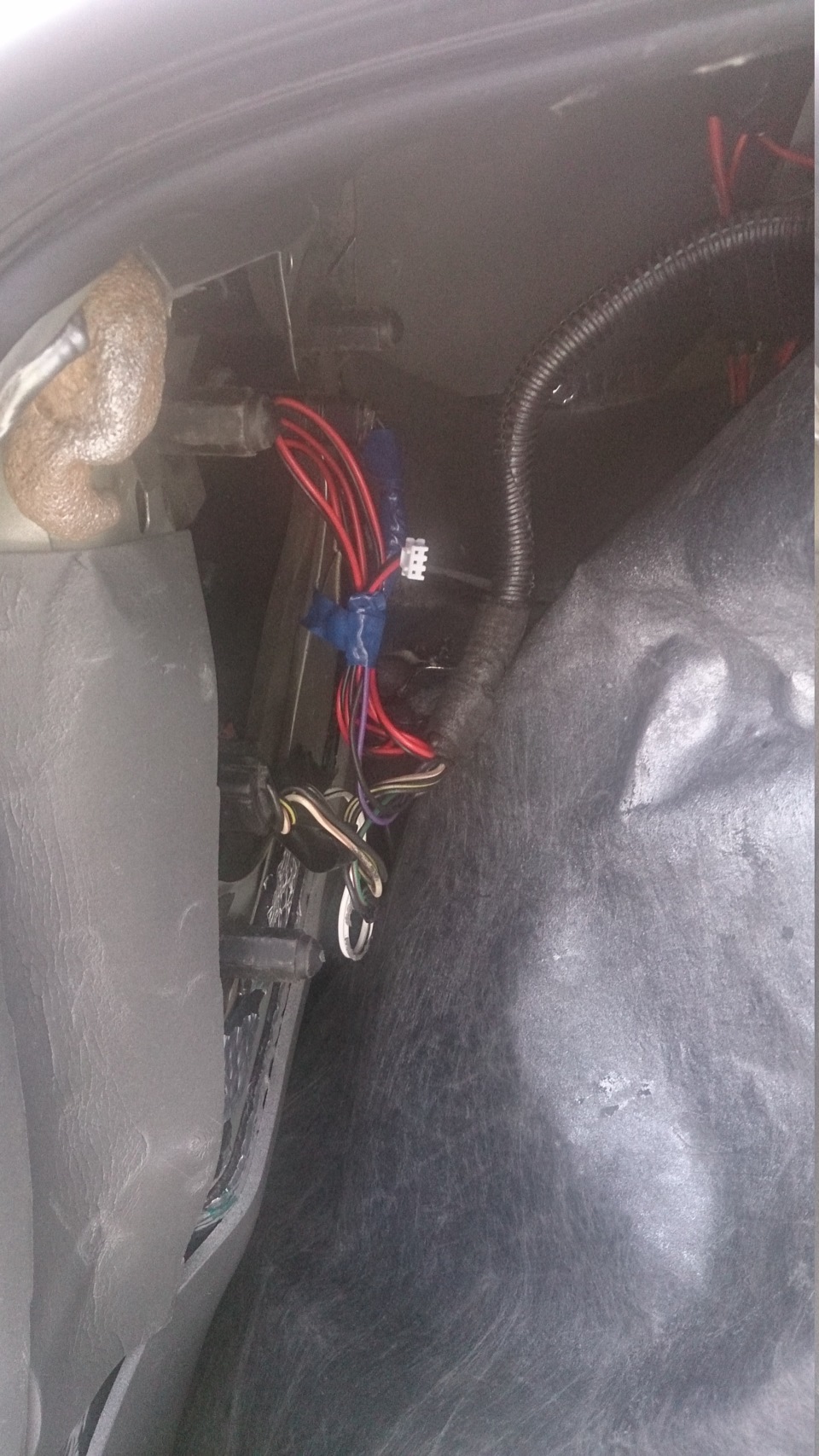

Подключение к заднему ходу у меня много времени не заняло, потому что остались провода от парктронника

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Ну, а «тюльпан» был воткнут в свое законное место)

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

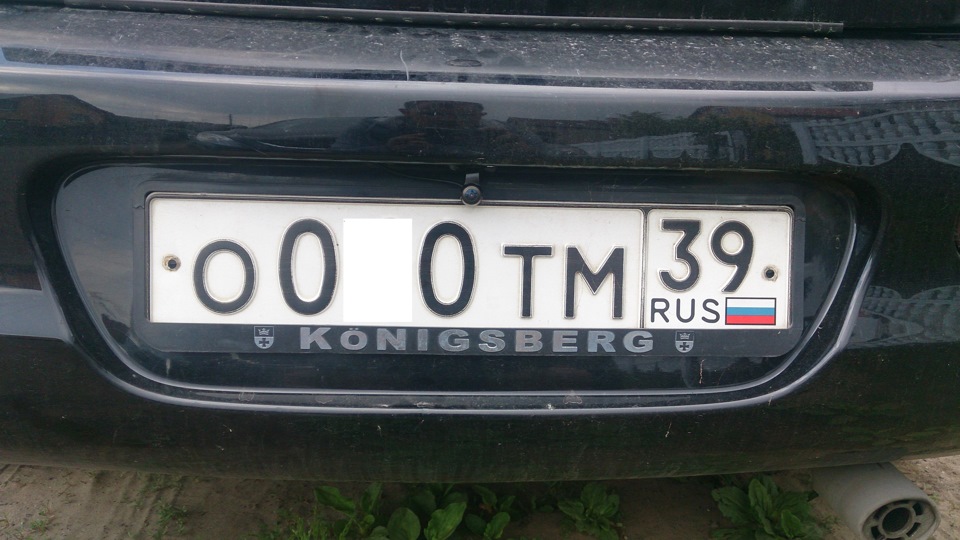

Сама камера была установлена над номером, по мне как там и должна быть )

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Камеру калибровал по машине жены, жертв нет, все прошло отлично)))

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Теперь можно удобненько парковаться по картинке и денежки сэкономлены )
Вот как то так )))

Всем спасибо за внимание, и ровных дорог!

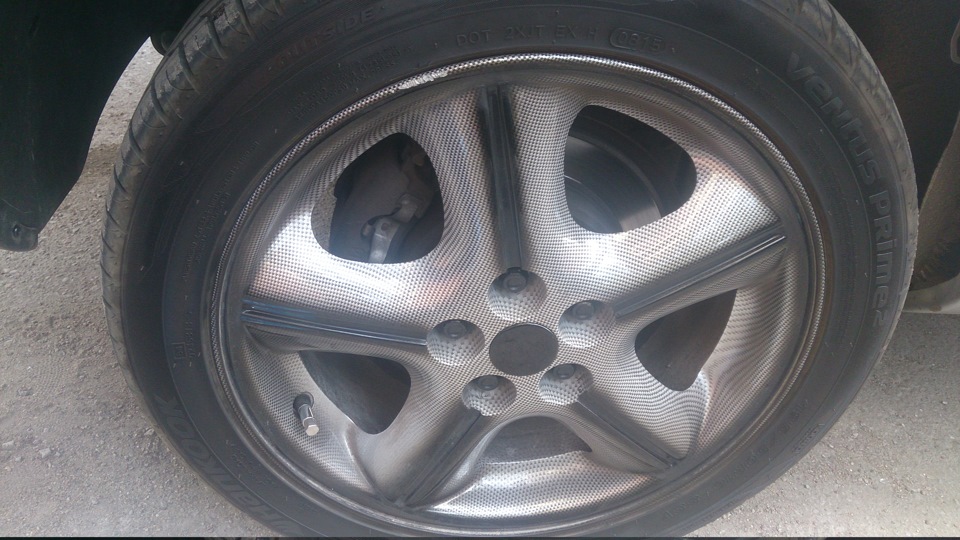

P\S Произошла беда, не уберег …=(

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

P\S\S Пришли сайлентблоки в задние рычаги, скоро думаю впрессую, а может и не скоро)

Источник

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Распиновка проводов камеры заднего вида авто

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видеокамера заднего вида – прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками – придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный – минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый – комплексный видео выход. Бывает ещё управление – белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный “тюльпан” – должно показывать.

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Распиновка камеры заднего вида на 3 провода

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Распиновка камеры заднего вида на 4 провода

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Распиновка камеры заднего вида на 5 проводов

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Подключение двух камер авто к монитору

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку – работает передняя камера.

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Установка парковочной задней камеры

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Способы монтажа камеры заднего вида:

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида – инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть – всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры – придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Видео кабель rca для камеры заднего вида автомобиля. Смотреть фото Видео кабель rca для камеры заднего вида автомобиля. Смотреть картинку Видео кабель rca для камеры заднего вида автомобиля. Картинка про Видео кабель rca для камеры заднего вида автомобиля. Фото Видео кабель rca для камеры заднего вида автомобиля

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры – чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную – она лучше “видит” при плохом освещении.

Видео инструкция
