Всм что это в машине
Расскажу о работе системы VSM
Ни для кого не секрет, основы и принципы работы таких активных систем безопасности в айке (в России устанавливаются, начиная с комплектации Оптима), как АВS, BAS, ESP, ESS, НАС. Но мало кто догадывается, зачем нужна в нашем автомобиле система динамической стабилизации рулевого управления VSM и что она из себя представляет, поскольку информация о ней очень скудна.
Попробуем немного разобраться… Эта система не работает в одиночку. Она завязана с ЕSP, которая, в свою очередь, не может существовать без ABS. Система VSM состоит из симбиоза электродвигателя рулевого управления, датчиков ABS, датчика положения рулевого колеса, датчика наклона кузова, электронного блока управления. Скажем так, не являясь какой-либо отдельной системой, она все же работает. По заявлению производителя, она должна противодействовать неверным действиям водителя, то есть система должна почувствовать в экстренной ситуации неверное движение рулевым колесом и облегчить его вращение в «правильную сторону», а в «неправильную» увеличить усилие вращения рулевого колеса.
Сколько я не предпринимал попыток управляемых и неуправляемых сносов осей автомобиля, так и не удалось оценить действие момента усилий на руль. Однако, один раз все же получилось это почувствовать. На большой скорости (более 90км/ч) заехал левыми колесами айки в глубокую колею, заполненную водой (получилось частичное аквапланирование), руль стал значительно «тяжелее», ни малейшего намека на вырывание из рук, а автомобиль стал активно замедляться. Другой автомобиль без этих помощников в такой ситуации вел себя иначе, пытаясь пойти в снос и вырвать руль из рук.
И так, работая в совокупности с другими системами безопасности и ЭУР, VSM помогает: облегчить усилие на рулевом колесе при парковке и повороте на небольшой скорости; при повороте на большой скорости увеличивает крутящий момент рулевого колеса; увеличивает реактивное усилие при возврате колес в среднее положение; корректирует среднее положение колес передней оси при движении на дороге с уклоном на одну сторону, боковом ветре и при разном давлении в колесных покрышках; помогает избежать потери рулевого управления при резком старте на ассиметричном дорожном покрытии (лед-асфальт); повышается курсовая устойчивость и четкость рулевого управления. Система, на первый взгляд совсем незаметна, но значительно повышает комфорт и безопасность. Иными словами, это маленький помощник, который объединил систему ESP и рулевое управление))
Интегрированная система активного управления VSM: что это такое
Системы обеспечения устойчивости автомобиля в разных условиях движения давно перестали быть опциями, доступными только в дорогих моделях. Аббревиатуры ABS, EPS и т.п. присутствуют в описании большинства комплектаций. Водитель современного авто уже привык, что резкое торможение на скользкой дороге не приведет к заносу, а при поворотах машина сама выберет безопасную траекторию.
Для реализации этих функций используются датчики и устройства воздействия на приводы колес и тягу двигателя. При этом для каждой системы используется собственное оборудование в зависимости от назначения. С инженерной точки зрения возможности этих систем логично было бы совместить. Результат такого технического решения — интегрированная система активного управления, или VSM.
Что такое система VSM и для чего она нужна
VSM это аббревиатура от Vehicle Stability Management system, то есть, «система управления устойчивостью автомобиля». Термин используется в основном в продукции корейского автопрома. Слово «интегрированная» в интерпретации на русском языке уточняет, что в этом средстве обеспечения безопасности используется потенциал уже имеющихся на автомобиле систем – ABS, ESP, EBD и других.
Другое ключевое определение – «активное управление». Понимать его следует буквально – это средство безопасности принимает активное участие в управлении автомобилем через рулевое колесо. Система VSM нейтрализует некорректные движения руля и помогает водителю. Перечень решаемых задач:
При этом никаких дополнительных датчиков системе не требуется – она использует информацию, полученнную от базовых подсистем поддержания устойчивости движения.
Решение упомянутых задач производится за счет воздействия на электроусилитель руля. Возможность тройного воздействия – на тормоза, газ и ЭУР — значительно увеличивает надежность стабилизации положения автомобиля в экстремальной ситуации. Это подчёркивают и производители, сравнивая VSM с традиционной системой курсовой устойчивости ESC. Если ESC по заявлениям производителей «улучшает сцепление с дорогой», то VSM обеспечивает «максимальное сцепление с дорогой каждого из четырех колес».
Как работает система VSM
Координация работы традиционных средств антиблокировки и курсовой устойчивости в сочетании с доступом к рулю выводит систему управления автомобилем на качественно иной уровень. При этом машина не становится роботом, ведь система VSM в нормальных условиях действует мягко, в дополнение к ручному управлению. Водитель почувствует её наличие по следующим признакам:
Это не только обеспечивает повышенную комфортность управления. Система за счет задания требуемого усилия воздействия на руль фактически подсказывает водителю, каким образом в конкретной ситуации надо вращать рулевое колесо. Если он попытается крутить его не туда, то сразу почувствует сопротивление.
Поможет избежать неприятной ситуации это средство и при аквапланировании, когда автомобиль на большой скорости въезжает в лужу и сцепление с дорогой пропадает. В этом случае система автоматически сбрасывает скорость и одновременно поднимает усилие для поворота руля, нейтрализуя опасность потери управления.
Как и когда активируется система VSM
Эта система используется как надстройка над другими средствами стабилизации движения, и автопроизводители обычно определяют её в описаниях как дополнение к их перечню. Для сигнализации об активиации могут использоваться имеющиеся индикаторы, например, включения ESC и EPS в Hyundai Accent или Creta.
Режим активного управления выключается при движении задним ходом или по уклону. Скоростные лимиты для включения – скорость выше 15 км/час на дороге с поворотами и выше 20 км/час – при торможении. Можно отключить или включить этот режим и вручную – нажатием на кнопку ESC OFF. Срабатывание оборудования чувствуется на слух и по лёгкому пульсирующему движению тормозной педали.
Система VSM: активное управление и стабилизация
Одна из основных проблем, стоящих перед автопроизводителями – повышение безопасности автомобиля, в том числе и в процессе движения. Для этого машины оснащаются различными устройствами, помогающими водителю справиться с управлением в самых сложных ситуациях. Одной из них является интегрированная система активного управления VSM.
О силах и моментах
Крутящий момент, развиваемый мотором, поступает на колеса, и автомобиль начинает двигаться. Так очень упрощенно можно описать процесс его перемещения. Однако при начале движения, маневрировании и торможении, на автомобиль воздействуют самые разнообразные силы, причем характер их воздействия зависит от скорости, состояния дороги и действий водителя.
Порой эти действия ошибочны и неправильны, следствием чего может оказаться ДТП. Чтобы избежать такого, разработчиками придумано не одно электронное устройство, оказывающее помощь водителю в сложных условиях. Не касаясь их всех, достаточно упомянуть о самых известных и находящихся у всех на слуху:
Работа любого из подобных устройств активного управления, основана на постоянном контроле сигналов от датчиков. По ним контроллером определяется несоответствие реального режима движения автомобиля тому, что должно быть, им же принимаются необходимые меры, например он сбрасывает скорость, притормаживает или разблокирует колесо, меняет режим работы двигателя.
Система активного управления VSM
Стоит упомянуть ещё одну, несколько специализированную, но полезную интегрированную систему управления VSM. Сама по себе она не работает, только в комплекте с ESP и ABS. Если ABS обеспечивает устойчивость при торможении, TCP при разгоне, ESP препятствует боковым смещениям и занимается стабилизацией положения автомобиля при манёврах, то система VSM как бы интегрированная, объединяющая работу всех остальных узлов и действия водителя.
Система VSM объединяет электродвигатель рулевого управления, ESP и ABS. Как заявляют производители авто с VSM, система управления стабилизацией противодействует ошибочным действиям водителя, т.е. если им в критической ситуации выполняются неправильные действия для управления автомобилем, то VSM будет им противодействовать.
В более понятном изложении это значит, что если водитель при выполнении маневра крутит руль не в ту сторону, то это потребует от него значительных усилий. Тогда как при правильном движении руля ничего подобного не происходит.
Задачи, которые решает VSM
Если попытаться обобщить, какие задачи решает подобная интегрированная система, то можно отметить следующее:
Таким образом, стабилизацией положения автомобиля на дороге в процессе движения, система VSM занимается точно так же, как ESP, ABS и другие аналогичные по назначению устройства. Разница между ними будет заключаться в том, что VSM через электромеханический усилитель оказывает воздействие на рулевое колесо, а не на тормоза. Иными словами, объединяется воздействие на руль и тормоза.
Особенно это актуально, когда происходит разгон или торможение на разной поверхности (одно колесо на льду, воде или ином покрытии, другое на асфальте). Как правило, в результате автомобиль начинает тянуть в сторону. Для исправления ситуации на рулевой механизм подаются управляющие сигналы, корректирующие положение авто. В принципе, рассмотренная ситуация является типичной для работы подобной системы управления. Возможность возникновения заноса, может повториться при резком маневрировании, в таком случае VSM также поможет удержать автомобиль от заноса.
Необходимо отметить, что подобное устройство не входит в стандартную комплектацию автомобиля.
Такая система активного контроля, как VSM, в первую очередь обеспечивает устойчивость автомобиля на курсе, при его движении по отличающемуся покрытию под разными колесами. В этом случае формируются не только сигналы на притормаживание отдельного колеса, но и на рулевое управление, благодаря чему авто продолжает двигаться по заданному курсу, и удается избежать его заноса.
Обязательно для прочтения владельцам ФФ3 13,14 годов! Странное поведение машины. Итог — замена блока BCM и насоса стеклоомывателя.
Друзья, всем привет!
Постигла и меня беда, которая так хорошо описана у ElectricFocusLab под 8 местом в Топ-10 неисправностей третьего фокуса.
К сожалению, в тот момент я даже не догадывался, что такое может быть. Толковых сервисов рядом не было, да что там говорить, у меня не было даже интернета под рукой, да еще и все бурно отмечали наступивший НГ!
А началось все в середине декабря. Коротко было так, что-то похожее описал Metrist21 в своих бедах:
Без видимых симптомов до этого, заметил мигающую аварийку на машине.
Открыл кнопкой с брелка(все штат), на закрытие не реагировала.
Вкл. зажигание — надпись «normal mode», стартер крутит — не заводится, но закрытие уже работает.

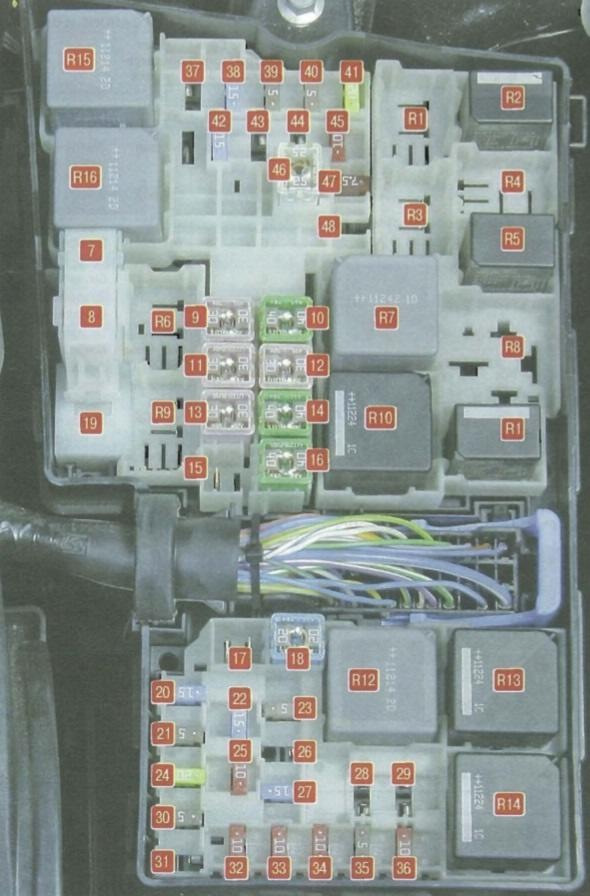

Пощелкав пальцем по реле
услышал щелчок. После этого машина завелась.
Спустя некоторое время история повторилась.
Купил новое реле(оригинал), поменял. После этого, при заводке машины(хоть холодная, хоть горячая) практически всегда плавали обороты на ХХ, раза 3-5, провал до 500 и назад на 1000/1100, потом в норму 800-900. Также не плавное гашение мотора при глушении, а со сторонним звуком, некое дребезжание
Динамика в норме, как и раньше, в пробках не тупит!
Определен некий интервал срабатывания аварийки, 3-4 часа.
Также замечен случай, после того как сработала аварийка — я не стал щелкать по реле, а просто попытался завести (хотя знал, что не заведу) для того, чтобы потом закрыть машину. Утром обнаружил севшую АКБ, хотя аварийка больше не моргала.

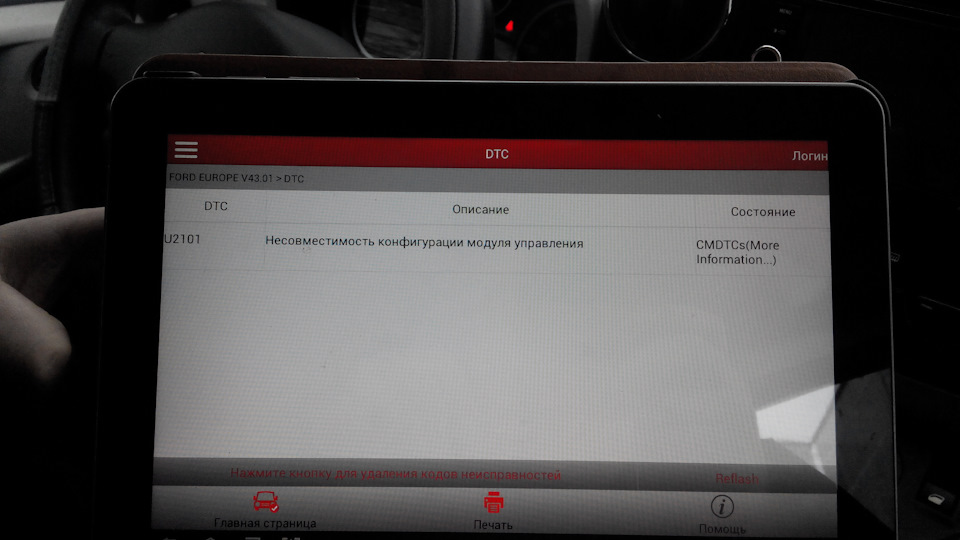

Итак, с трудом добравшись до Москвы, т.к. 2 раза приходилось искать рандомных «диагностов» со сканером и снимать ошибку,
добрался я до вполне себе известного сервиса с синего форума. Диагноз был поставлен быстро и точно.
Ну а дальше была чистка контактов, замена блока и самого насоса.
Блок управления электрооборудованием кузова (BCM) какова его ключевая роль?
Body-Control-Module (BCM) или блок управления электрооборудорванием кузова. Блок имеет очень сложное устройство и отвечает за множество функций. Например с его помощью осуществляется управление внешним и внутренним освещением, стеклоочестителми, обогревом сидений, аварийной сигнализацией, открытием дверей (блокировка дверей и багажника), спидометр и одометр, обогрев заднего стекла и зеркал, и ещё большое множество, аналогичных систем. Один из разъёмов BCM отвечает за входной сигнал удара, от подушек безопасности. Если упростить все до максимума, то это BCM это “блок комфорта”.
Симптомы, свидетельствующие о неисправности BCM:
BCM не имеет прямого отношения к двигателю и прочим “подкапотным” составляющим, однако связан с другими электронными блоками и системами автомобиля, и иногда именно это блок управления может стать причиной нерабочего двигателя, проблем с системой зажигания, и даже провоцировать рывки авто при увеличение скорости.
Подведем итоги, Модули управления оборудованием кузова (BCM) зависят от высоконадежных электронных компонентов для мониторинга и управления широким спектром функций кузова, безопасности и комфорта.
Из-за возрастающей сложности транспортные средства часто имеют несколько BCMs, каждый из которых посвящен определенной подсистеме.
Поломка Электронного Блока Управления или Блока управления оборудованием кузова — требуют долгого поиска конкретного узла, спровоцировавшего проблемы с авто, длительного и нередко дорогостоящего ремонта. Для того, чтобы избежать “головной боли” регулярно проводите компьютерную диагностику автомобиля. Вам нужен ваш смартфон, адаптер и приложение inCarDoc и это значительно сэкономит время и деньги.
