Как отреставрировать динамики авто

Ремонт динамика: методы устранения неисправностей

Ремонт динамика и подробное описание методов устранения неисправностей динамических излучателей собственными руками в домашних условиях, доступными средствами. Поэтому, не нужно торопиться избавляться от динамиков и сабвуферов, которые начали хрипеть или издавать посторонние звуки, а лучше попытаться самостоятельно восстановить их.

В этой статье речь пойдет о подопытном экземпляре звуковой колонки S-30 10АС-222 Рижского радиозавода. До этого момента она работала у меня в качестве сабвуфера в автомобиле. Но в какое то время это раритет стал капризничать и издавать посторонние звуки, то есть немного похрипывая.

После того, как я снял крышку корпуса колонки и извлек низкочастотный динамик, то им оказался 25ГДН-1-4, выпущенный в 1986 году. Даже особо не обследуя его, сразу стало понятно, что требуется ремонт динамика, так как даже при нежном надавливании на диффузор был слышен характерный скрежет катушки. Поэтому, дальше его исследовать и прозванивать различными приборами, просто не имело смысла.

В первую очередь я отпаял у громкоговорителя провода «косички» выведенные от катушки на клемму, которая закреплена на корзине

Далее, набрал в шприц растворитель 646, затем через иглу смочил по кругу место склейки колпачка с диффузором

а, также место прилегания центрирующей шайбы динамика к диффузору

тоже самое проделал в месте, где диффузор крепится к корзине

Теперь нужно было оставить смоченные компоненты динамика минут на двадцать, периодически смачивая те же самые места склейки, чтобы удерживающие клеевые соединение хорошенько размягчились.

Внимание! Выполнять все выше описанные действия с растворителем необходимо помнить, что это легко воспламеняющая жидкость и работая с ней нужно строго выполнять меры безопасности, которые указаны на этикетке растворителя.

Соблюдайте аккуратность во время смачивании деталей динамика, а именно, шприцом следует доставлять растворитель в места склейки малыми порциями, чтобы он не попал на то место, где приклеена катушка.

Когда пылезащитный колпачок будет снят, нужно удалить оставшийся растворитель возле оправки катушки

Пока снимался колпачок, то за это время должен был размягчится клей удерживающий центрирующуя шайбу. Также, осторожно ножом поддеваем ее и отделяем от корзины.

На этом шаге, нужно очистить все места где был старый клей и феном высушить динамик. Теперь нужно найти причину, из-за которой он перестал нормально работать. Если катушка не имеет явных следов трения, тоесть нет нарушенного слоя лака на проводе и никакой из витков не отклеен — значит она в порядке. В случае, если есть отклеившейся один или несколько витков, тогда нужно с помощью клея БФ-2 приклеить их на свое место.

В моем случае была проблема с гибким проводом-косичкой. Когда я внимательно посмотрел на место подсоединения их к диффузору, то обнаружил образовавшуюся неисправность. «Косичка», подходящая к диффузору, вследствии долгого времени использования громкоговорителя, почти совсем перетерлась, удерживалась на одной жилке. Естественно, контакт был никакой.

Осторожно разгибаем медный «хомутик» фиксирующий провод…

…и отпаиваем акустическую «косичку».

На вский случай делаем тоже самое со второй «косичкой» ( после стольких лет использования динамика — она тоже не надежна).

Обрезаем провод в том месте, где он поврежден…

… теперь нужно залудить самый кончик провода, залуженный участок по длине должен быть таким, как ширина зажима на диффузоре — не более. Тоесть, весь участок провода до зажима должен быть абсолютно гибким. Конечно, наилучшим вариантом было бы заменить все «косичку» на новую, чтобы ее длина соответствовала «родной». К тому же новая — есть новая.

Следующий шаг — паяем «косичку» на свое место, фиксируем его зажимом, но лепестки зажима не паяем, а теперь еще дополнительно нужно приклеить этот акустический проводок к диффузору.

Ремонт динамика и последующая сборка

Устанавливаем восстановленный диффузор в корзину громкоговорителя, при этом выводы акустических проводков должны совпасть с клеммами, на которые они крепятся. Теперь нужно определить полярность динамика. Для этого берем батарейку на 1,5v и подключаем ее к выводам динамической головки.

Если при этом диффузор сделает движение наружу, то такое подключение правильное, а если он будет втягиваться во внутрь, то это обратная полярность. Тем самым вы определите какой вывод у динамика является «+», а затем его уже припаиваем к клемме с соответствующим обозначением на корзине.

Чтобы сохранить оригинальную длину подводящих проводов, которые при ремонте быль укорочены, сейчас их нужно паять не заводя провод в отверстие на пластине, а прямо к клемме, чтобы было без натяжения.

На этом шаге нужно сделать центровку катушки относительно магнитного зазора с помощью клиньев из тонкого электрокартона или фотопленки, которые устанавливаем зазор между катушкой и керном. При этом нужно строго соблюдать одно неприменное условие — при помещении клиньев в зазор должна быть обеспечена абсолютная симметричность относительно 3 точек.

Ремонт динамика. Центровка катушки с помощью клиньев

На примере динамического излучателя 25ГДН-1-4 достаточно 4 клиньев из тонкого картона, установленных по две пары напротив друг друга. Длинна такого клина подбирается таким образом; если положить динамик на стол диффузором вниз и при этом клинья не мешают, значит все нормально. Далее клеим диффузор.

В моем случае я делал так: выдвигал мембрану динамика вверх примерно на 15 мм, так, чтобы шайба центровки не ложилась на корзину, далее брал маленькую кисточку и наносил клей на нее и корзину. Немного подождал, а затем продвинул диффузор во внутрь и пальцами аккуратно прижал шайбу к корзине по всей окружности. Далее, в выдвинутом положение сажаю на клей диффузор, при этом контролируя, чтобы не перекосило.

После этого я перевернул динамик, положил сверху груз и оставил его часа на три, чтобы клей полностью схватился.

«Горячая» центровка

После всех выполненных действий, нужно проверить громкоговоритель на предмет корректной сборки. Проверка достаточна простая, просто слегка нажимаем сверху на мембрану и слушаем ход поршня. При это его движение должно быть легким, без всяких скрежетаний.

Теперь настала очередь проверить громкоговоритель на звук. Подключаем его к выходу усилителя и подаем слабый сигнал низкой частоты, при этом посторонних звуков не должно быть, только НЧ тон. После этого устанавливаем пылезащитный колпачок на место.

На этом заключительном этапе нужно оставить восстановленный динамик примерно на сутки, чтобы все склеенные детали надежно схватились. И только после этого готовый громкоговоритель можно будет устанавливать на свое законное место. Таким образам можно собственноручно отремонтировать поврежденный динамический излучатель, который был уже кандидатом на свалку.

Что делать если громкоговоритель издает хрипы? Собственноручный ремонт динамика

Источник

Гайд по ремонту динамиков №1

Решил поделиться небольшим опытом ремонта динамических головок (в простанародии «динамиков»). Надеюсь, незатейливая очередность фотографий и натолкнет кого нибудь на самостоятельный ремонт — я буду только рад.

Итак берем динамик — в данном случае овалы инфинити

Вначале отпаиваем проводнички на катушку и высокочастотники

Следующий шаг — снятие высокочастотников. Встречается несколько видов крепления их на керне (такая цилиндрическая штучка в центре динамика, является частью магнитной системы). Чаще всего крепление осуществляется длинным болтом или (как в данном случае) на клею. Для освобождения стойки с пищалками отклеиваем этикетку на магните и поскольку ИХ клей не поддается НАШЕМУ ацетону, поступаем как с заржавевшим болтом — высверливаем. Конечно очень осторожно. После этого покачивающими движениями раскачиваем и выкручиваем пищалки.
Нашему взору открывается «мотор» динамика — его катушка с магнитной системой.

Далее с помощью ацетона набранного в шприц (теги для нариков «ШПРИЦ» «АЦЕТОН») отклеиваем сначала резиновый подвес (или гофр), а затем центрирующую шайбу. Подвес обычно отходит легко, шайба тяжелее. Обильная пропитка клеевого шва ацетоном облегчает отклейку.
По словам хозяина динамиков они немного «хрипели». Приглядевшись, видим — и правда! Что то мешает…

Далее выдуваем немагнитный мусор пылесосом, магнитную стружку и окалину я убираю скотчем, скрученным в трубочку зубочисткой и нержавеющим пинцетом.

Очищать нужно очень тщательно, поскольку следующий раз нескоро.
Обратный процесс очень ответственный, так как необходимо добиться одинакового зазора магнитной катушки в зазоре. Для этого при склейке центрирующей шайбы в магнитный зазор вставляю кусок фотопленки.

После полного высыхания клея, пленку можно вынимать и приклеивать резиновый подвес к корзине (диффузородержетелю, корпусу динамика).
После этого обратный процесс — приклейка пищиков, припайка проводов, приклейка этикетки.
Да! Чуть не забыл! На одном из динов заменил клеммную колодку на самодельную.

Источник

Ремонт динамика

Любая система воспроизведения звука состоит из электронной и механической части. Электронная часть это усилитель, а механическая – громкоговорители, которые являются основой акустической системы. Они нередко выходят из строя, поэтому ремонт динамиков своими руками избавит владельца акустики от серьёзных расходов. Качественные системы стоят дорого, а отремонтировать их в специализированных мастерских не всегда удаётся. Чтобы разобраться, как восстановить динамик своими руками нужно знать его конструкцию.

Ремонт автомобильных динамиков

Звуковые системы автомобилей состоят из двух или трёхполосных систем коаксиального типа и сабвуфера. Коаксиальный прибор имеет овальную или круглую форму. Его конструктивной особенностью является установка высокочастотной головки или «пищалки» на специальной пластине над диффузором широкополосной акустики. Система занимает мало места, а высокочастотная головка не мешает распространению звуковых волн. Автомобильная акустика подвержена множеству негативных воздействий. Наличие пыли и постоянной вибрации являются причиной отказа автомобильных систем воспроизведения звука.

Некоторые модели коаксиальных автомобильных колонок состоят из трёх динамиков. Два из которых – высокочастотный и среднечастотный, установлены над низкочастотным динамиком. Чаще всего неисправность возникает в широкополосной головке. Восстановить динамики находящиеся в машине можно. Для этого потребуется несложный инструмент и некоторые навыки. При ремонте овальных динамиков своими руками сначала нужно снять высокочастотный узел.

Для этого необходимо вывернуть центральный винт, находящийся на заднем фланце динамика.
Головка винта обычно заклеена.
Нужно удалить этикетку, тогда будет доступна головка винта.

После того как модуль будет снят нужно аккуратно отпаять подходящие к нему провода. Теперь можно заняться широкополосной головкой. Резиновый подвес диффузора прижимается пластмассовой накладкой. Её нужно поддеть плоской отвёрткой или лезвием ножа и снять с диффузородержателя. Затем отделить резиновый подвес диффузора. Он приклеивается эластичным клеем типа резинового, поэтому подцепить край можно отвёрткой, а затем осторожно отклеивать его руками. Когда край диффузора будет полностью отделён от металлического основания, снимается центрирующая шайба. Сначала от контактной пластины следует отпаять проводки звуковой катушки. Затем очень осторожно отклеить центрирующую шайбу. Её очень легко повредить, поэтому работу лучше выполнять плоской и тонкой отвёрткой.

Когда динамик полностью разобран, можно приступать к поиску дефекта. Неисправность акустической системы определяется на слух в процессе эксплуатации. Звук в колонке становится искажённым, появляются хрипы и треск, особенно на больших уровнях громкости. Иногда полностью пропадают высокие частоты, и звук становится глухим и неразборчивым. В основном ремонт авто динамика своими руками сводится к очистке магнитного зазора широкополосной головки от посторонних включений. Чаще всего в зазор постоянного магнита попадает грязь или пыль.

Для удаления мусора можно воспользоваться пылесосом. Сложнее удалять из зазора металлические частицы. Магнит динамика сильный и пылесос здесь не поможет. При удалении магнитных частиц поможет обычный скотч. Небольшие его полоски вводятся в зазор при помощи тонкой пластинки из текстолита или другого немагнитного материала. Затем они извлекаются вместе с прилипшими частичками.

Эту операцию следует повторить несколько раз. Посмотреть качество работы можно с помощью мощной лампы и лупы. Собирается узел в обратном порядке. Старый клей лучше не удалять, так как это позволит точно установит диффузор. Все склейки можно выполнять обычным клеем «Момент». После установки диффузора нужно рукой проверить насколько хорошо перемещается звуковая катушка в зазоре магнита. Не должно быть никаких механически зацеплений. Катушка должна двигаться без усилий и шорохов. Восстановление и ремонт динамика автомобиля не требует особых знаний, поэтому ремонтировать динамики своими руками сможет каждый.

Как восстановить динамики

Восстановление динамика своими руками во многом зависит от его конструкции и характера неисправности. При эксплуатации акустической системы в головках могут возникнуть следующие дефекты:

Если звук в колонке отсутствует нужно проверить целостность обмотки звуковой катушки с помощью тестера. Сопротивление у звуковых катушек небольшое и тестером можно только убедиться, что обрыва нет. Наличие короткозамкнутых витков в катушке 4 или 8 Ом потребует специальных измерительных приборов. После снятия диффузора и центрирующей шайбы сгоревшую катушку видно сразу.

Если эмалевая изоляция провода сильно потемнела, это говорит о том, что в центре катушки могут быть короткозамкнутые витки и её придётся перематывать. Бывают случаи, когда от сильной вибрации звуковой катушки часть витков отклеивается и колечком спадает с катушки. В этом случае их можно аккуратно вернуть на место с помощью пинцета, а затем проклеить. Ремонт автомобильных динамиков своими руками связан не только с коаксиальными, но и с компонентными устройствами. Такие акустически системы состоят из трёх динамиков и кроссовера. Кроссовер или блок LC-фильтров осуществляет разделение звукового диапазона на три полосы частот, каждая из которой подаётся на свой динамик. Ремонт компонентного динамика не имеет существенных отличий от ремонта других моделей.

Восстановление динамика

Частым дефектом является разрыв диффузора. Ремонт порванного динамика своими руками заключается в его восстановлении. Бывают разные причины повреждения диффузора:

В результате износа диффузора или воздействия влаги на нём могут появиться разрывы. Это приводит к тому, что звук в акустических системах начинает искажаться. В этом случае ремонт акустического динамика возможен постановкой заплаты на повреждённое место. Несмотря на плотность диффузора для его реставрации нужно использовать мягкую бумагу типа газетной. Офисная бумага формата А4 для этой цели не подойдёт. Для проклейки заплаты используется эластичный клей. Это может быть ПВА или ему подобный. Клеем промазывается обратная сторона диффузора в месте разрыва. Затем небольшой прямоугольник мягкой бумаги промазывается клеем и накладывается на разрыв с обратной стороны. Бумагу нужно аккуратно приглаживать, используя круглый и гладкий предмет.

Если разрыв большой, то полоски бумаги наклеивают так, чтобы они перекрывали друг друга и заходили на неповреждённый сегмент диффузора. После выравнивания и разглаживания накладывается второй слой бумажных полосок. С внешней стороны место трещины промазывается клеем. Излишков клея быть не должно, поэтому диффузор протирается мягкой тряпкой. Готовая конструкция должна просыхать не менее суток. После полного высыхания проверяется качество заклеивания и свободное перемещение диффузора. Если место склейки получилось тоньше чем остальной материал, то процедуру проклейки нужно повторить. Разная толщина приведёт к тому, что в этом месте снова образуется надрыв. Последняя проверка качества заключается в подаче на динамик музыкального фрагмента с выхода усилителя. Лучше всего прослушать отрывок из симфонического произведения, так как там присутствует почти весь частотный диапазон. Ремонт динамиков автомобиля выполняется по аналогичной схеме.

Ремонт эстрадных динамиков своими руками

В аппаратуре для усиления звука, которая используется на концертных площадках, используются мощные широкополосные динамики. По своей конструкции они немного отличаются от обычных моделей. Поскольку они рассчитаны на мощность в десятки и сотни ватт, то имеют более плотный диффузор, закреплённый на упругой резиновой подвеске. Ремонт аудио динамиков включает в себя восстановление звуковой катушки и ремонт диффузора.

Ремонт динамика колонки

При ремонте НЧ динамиков своими руками нужно знать, как его разобрать, чтобы не повредить акустическую систему. Все работу нужно выполнять строго последовательно. Сначала удаляется пылезащитный колпачок. Поскольку он приклеен клеем на синтетической основе, то для его растворения применяется ацетон или другой органический растворитель. Нужно аккуратно увлажнять растворителем ободок колпачка до тех пор, пока его нельзя будет удалить.

Затем нужно отпаять провода, идущие от звуковой катушки на контактную панель. После этого обрабатывать ацетоном края защитного кольца и резиновой подвески. После некоторого времени диффузор отклеится. После этого осторожно подрезается центрирующая шайба и диффузор вместе со звуковой катушкой можно вынуть из магнитной системы.

Ремонт акустических динамиков

При ремонте акустических динамиков своими руками самым сложным процессом будет перемотка звуковой катушки. Это трудоёмкая и тонкая работа. После того как диффузор вместе с катушкой будет снят с корпуса, нужно аккуратно смотать сгоревший или порванный провод. Витки можно не считать, чтобы не сбиться. Достаточно измерить длину смотанного провода и замерить микрометром его диаметр, чтобы подобрать аналогичный кусок. Для намотки катушки нужно использовать оправку соответствующего диаметра, на которую надевается звуковая катушка. Так можно избежать сминания бумажного каркаса. Звуковая катушка наматывается строго виток к витку. Для фиксации лучше всего использовать клей БФ-2.

Поле полного высыхания катушки узел можно собирать. При наличии небольшого опыта ответ на вопрос можно ли восстановить динамики будет положительным.

Ремонт динамиков своими руками без разбора

У динамиков, которые встроены в акустические системы, могут случиться не только внутренние дефекты, но и внешние. Чаще всего это ослабление крепления динамиков к передней панели акустических систем. Это вызывает посторонние шумы в колонках и нарушение акустической картины. Особенно часто это происходит в звуковых системах автомобиля. Если разболталось крепление нужно снять фальш панель и подтянуть все соединения. Если пропал звук в колонках, это часто связано с обрывом проводов, идущих от усилителя к динамикам. Поэтому прежде чем вскрывать акустический модуль нужно проверить его работоспособность.

Источник

♫♪ Ремонт автомобильной акустики своими руками!

Всем привет уважаемые драйвовчани.

Сегодня речь пойдет чисто о «спортивном» интересе … ♫♪

Мои колонки DLS R6A LE стали не выдерживать нагрузки от дачных бухачей, клубных тусовок и выездов. В итоге у меня с интервалом 2 месяца сдохли два мида R6A … первый в июне, второй в начале августа. В принципе данный комплект играл до этого 4 года в прошлой машине hyundai accent’e c тем же усилком в паре EOS AE35T LE …, могли сдохнуть и от старости. Не долго думая я сразу себе купил б\у миды R6A, заменил и теперь наслаждаюсь музыкой дальше … Но руки то чешутся. ♫♪ ))))

Решил я разобрать старые миды и понять из-за чего они перестали работать … чисто ради спортивного интереса и саморазвития. Сначала я замкнул провода обычной пальчиковой батарейкой. Результат «нуль», диффузор не сдвинулся … Начал искать в инете отчеты по разбору автомобильных колонок, но нашел всего 2 отчета. На основе их разобрал свои. Внизу подробнее …

Вот сам мид DLS R6A

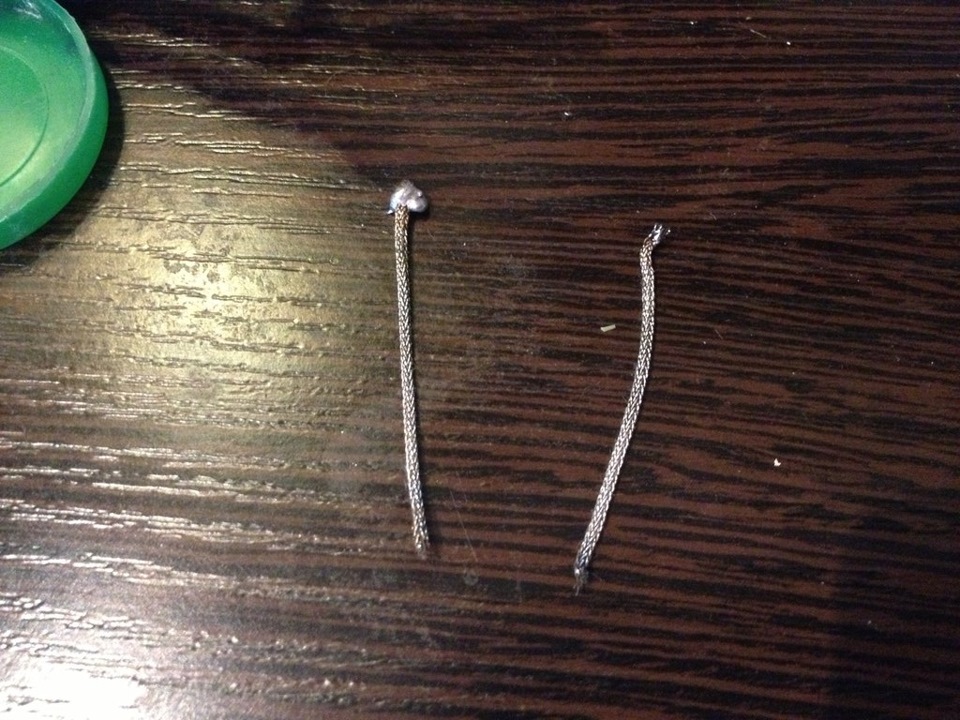

При более детальном просмотре я понял в чем не исправность моих колонок — пористые провода идущие от катушки до контактов «+» и «-«. Вот они виновники неисправности моих колонок … Они надломились в районе диффузора. Скорее всего от басов.

Снимаем центральный колпачок с мида. Для это берем шприц, набираем в него растворитель (ацетон) и по краям (где шви) смачиваем. Потом берем лезвие, поддеваем и ведем по кругу приподнимая колпачок.

Отдираем верхнюю мембраму с помощью лезвия. Тут тоже полезно промочить все растворителем.

Нижний диффузор я просто по максимум взял по краям и прорезал лезвием. Я пробовал пропитывать его растворителем, как было сказано в отчетах в инете, но ни чего не получилось. Пришлось резать. Отпаиваем провода от катушки и клемников.

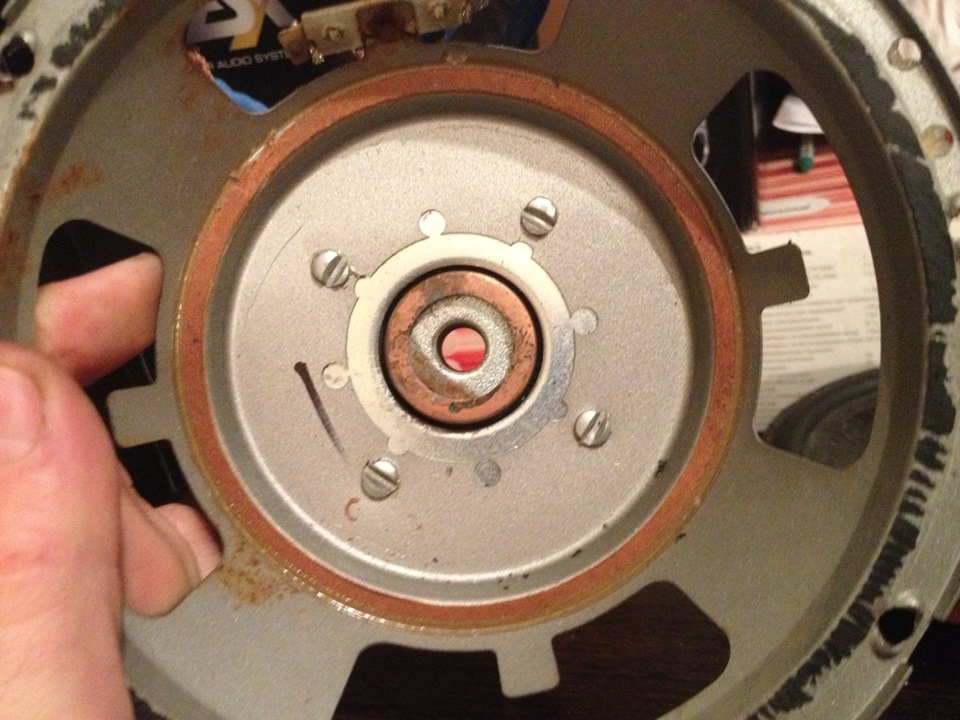

Осматриваем катушку и магнит, а так же очищаем от мусора (если он есть).

Вместо старых проводов я припаял новые (серебренные) от dls’их твитеров (пищалки), они мне показались самые мягкие и гибкие. Чтобы проверить будет ли работать колонка, подключаем к контактам пальчиковую батарейку. Место пайки залил клеем и герметиком. Колонку собрал в обратной последовательности, промазав все швы клеем моментом и сверху герметиком. ♫♪♫

Очень важный момент. Перед тем, как клеиь обратно нижний диффузор нужно между магнитом и катушкой засунуть равномерно по кругу кусочки бумаги/картона (что помещается). Если этого не сделать, то велика вероятность, что катушка будет задевать магнит при прослушивании музыки и будет раздаваться скрежет. ♫♪

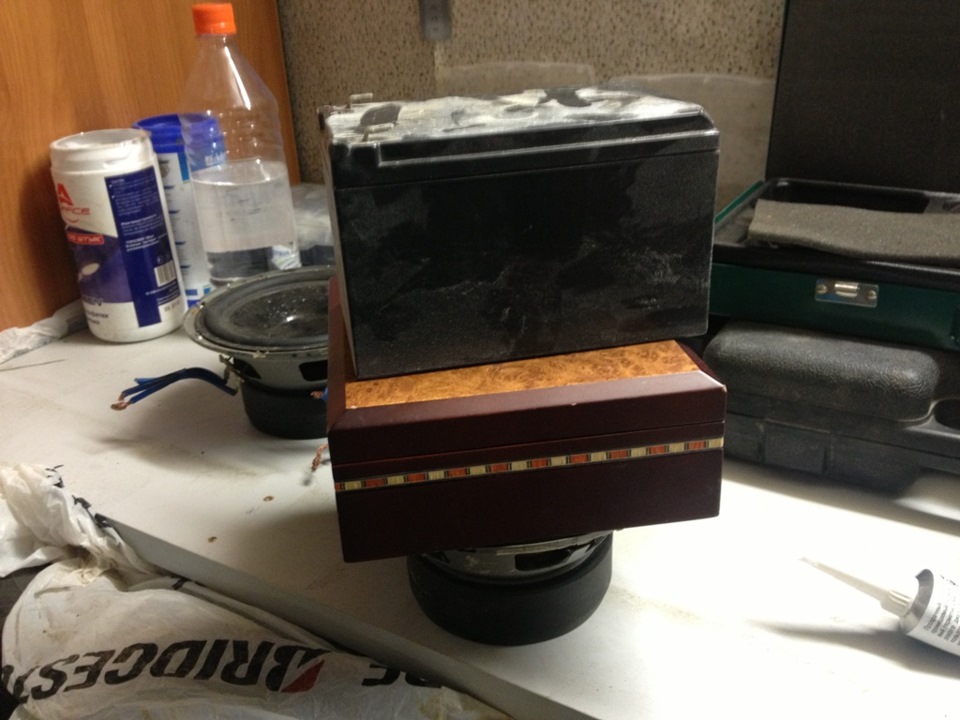

Когда все собрали, то в конце прижимаем все толстой книгой (у меня покерный набор) и сверху еще кладем любой тяжелый груз.

В итоге, эти колонки я поставил себе в задние двери и играют они от штатного ГУ напрямую. Честно, они ни чем не лучше штатных колонок при таком подключении … ну чуть-чуть звук отличается глубиной баса ♫♫♪♫. Не более … надо через усилок ставить) Кстати, штатные колонки не выдерживают усилка, хрипят. ♫♪♫

Всем спасибо за внимание, удачи на дорогах и любите своих железных коней! ♫♪♫♪♫)))
