Тема: Ремонт Кумир У-001
Опции темы
Прошу помощи! Заранее благодарен! Первоочередная проблема ввести трансформатор в нормальный режим работы! При отключении нерабочего канала транс работает, в режиме!
К нему подключили 2 пары колонок! Одни 4.Ом 35АС-012, вторые 3х25ГДШ R их было, потом померил, одной 3,5 другой 2,7, т.е. по две колонки на канал!
Фото вторых:
Aspecto Hystriculus, отдайте в ремонт.Так будет лучше и для Вас и для аппарата.Сгорели транзюки из-за перегрузки.Даже если Вы случайным образом найдете неисправные транзюки,не перепутаете цоколевку и проводимость-после этого придется настраивать усилок.Техника требует некоторых знаний и особенно опыта.
Я в Новосибе «ломлю» за ремонт таких УСов от 1 тыра +запчасти.
И считаю, что это НЕ дорого.
Однако там, похоже, надо будет менять от 2 до 4 транзисторов- минимум.
Что вы меня все отговариваете его чинить самому! Если бы я хотел его сдать в ремонт не писал бы сюда, а просто отнес на кантору! Сдавал уже БРИГ У-001 отдал 800р заменены 2 электролита, 2 оконечника, и всё! 2 электролита 30р + допустим 200р пара транзисторов! Округлим 800-250= 550 ладно 500р! Это за работу, много! Я не хочу платить за свою тупизну, лучше сам разберусь и сделаю!
Без оконечников включать нельзя!? Можно с новыми через резистор! В узле стабилизации могло что-нить произойти, а то там входные электролиты не меняны? Схема то простая! Постоянка снимается относительно корпуса!, а переменка, на схеме обозначена, не понятен этот нюанс (на схеме от катушки индук. L1 в точки 9 и 10)! Что делать с резисторами? Просто менять на аналогичные или есть тонкости!?
Из-за чего это произошло!? Из-за того что что R, было подано ниже номинала!? Если да, то почему защита не сработала?
Защита защищает выходные транзисторы.В вашем случае скорее всего сгорели сначала предвыходные а потом по цепочке.
Делай раз-выбрасываем гвозди и ставим нормальные предохранители нужного номинала.Делай два-берем обычный цифровой тестер и в режиме диодной проверки прозваниваем переходы транзюков,а также диоды моста кд208а.Все короткозамкнутое(или в обрыве) выпаиваем и выбрасываем.
Не суетись и поспешай не торопясь, не забывая о том, что в усилке высокое напряжение.
Вспомни закон Ома (в школе проходили) и спрашивай сначала местный Поиск + Google (или чего ты юзаешь), а уж потом, если ответов не найдешь, пиши вопросы здесь.
Если самостоятельная починка обломается, но останется интерес к этому делу, то шагай к мастеру и дай ему двойной тариф (или сколько он там попросит), но чтоб он акромя починки объяснил тебе, что сломалось и почему.
Кстати, в инструкции на сабжевый усь указано, что непрерывно юзать его можно не более семи часов.
Закон ома знаю! Закончил в этом году техникум по специальности «Электрические машины и аппараты», знания есть, но практики мало!
Выпаял оконечники, проверял стрелочным прибором, Ц4353 (инструкцию прочитал), опирался на эту статью http://www.virtual-master.info/multimetr.html (Проверка транзисторов).
KT818ГМ (-на Б; +К,Э) Б->K 1,5.кОм; Б->Э стремится к
Выпаиваю пред оконечники КТ814Г и КТ815Г
Интересна так защита от перегрева стоит на KT819ГМ, хотя изначально KT818ГМ грелся намного больше!
КТ814Г и КТ815Г Целые проводят в одну сторону!
Следовательно покупаю KT818ГМ и KT819ГМ ставлю через резистор, транс входит в режим, снимаю показания с контрольных точек!
Вопрос! Транзисторы можно просто проверять пищалкой?
Пищалкой ты только проверишь коротыш!А вообще мне твоя настырность нравиться,вообще мужики надо помочь,раз хочет сам отремонтировать.
Пасибо, понятно! Завтра буду искать транзисторы, сейчас можно в железе найти? Или только современные, аналогичные в пластике?
Начинай с питания оконечников,проверь диодный мост(люди тут уже писали неоднократно)порадуй нас напиши какое напряжение на выходе моста,хотя при его кончине сгорит R54(напряжение должно быть двуполярным относительно средней точки(средняя точка сидит на корпусе).Если у тебя трансформатор в перегрузке,попробуй отключи питание от оконечника(вполне вероятно могла виткануть вторичная обмотка трансформатора)и проверь питание в холостом режиме!Отпишись на форум,будем делать дальше.Удачи!
Добавлено через 2 минуты
У железных лучше теплоотдача,да параметры лучше.
Добавлено через 3 минуты
Если что то не понятно обращайся на мою электронку-быстрее пойдет процесс,и еще не гонись за двумя зайцами(отремонтируй один усилок,потом займись другим).
21 у меня больше! Это в пределах нормы или нет!?
Да.Все ок.Так что там с транзюками?
Как подключить транзистор к схеме что бы он не погорел (через резистор в литературе нашел; только на какую ногу вешать Э,Б,К; и какой резистор!), если что не обнаружил до этого, а то я ещё не снимал показания с общих точек!
Что то мне пульсирующая перегрузка во втором канале не нравится! Можно предположить, что такое!?
Он отключается или просто мигает индикатор?
Тема: КУМИР У001С, несколько вопросов
Опции темы
Всем привет! мое первое сообщение на этом форуме, читал несколько тем тут схожих, но конкретных ответов мне нужных не нашел. Да и поднимать чужую тему вклиниваясь своими вопросами не хочу, каша получится.
В прошлом году мне просто так отдали этот усь и пару с90. 90тые сильно побитые жизнью, повесили в сервисе, дома пара уже есть в отличном состоянии. А вот усь мне понравился, свою ррр101 отдал другу шоб играла с его вегами.
Сразу после получения, я его разобрал, поменял все кондеры на Jamicon, почистил от грязи и пыли, растроился отсутствием родного регулятора громкости, поставил спаренный резистор вместо него, хотя практически не пользуюсь им. В приныипе усилитель играет очень неплохо, но после долгого прослушивания уши устают, уж больно навязчивые высокие как мне кажется. И низа, они есть, но отсутствует их глубина, на той же ррр101 они были приятнее, хоть он и играет в целом хуже в разы. Прибавлял их тембром, они прибавляются, акустика нагружается, слышу их, но глубины нет((( Просто буханье и не более того. Да и еще обратил внимание на то что не работает тонкомпенсация, кто подскажет из-за чего?
Также есть высокочастотный фон, иногда сопровождается хлопками, ну когда свет включаю в соседней комнате. В принципе не криминально, но в полной тишине раздражает, высочастотники назойливо шипят, причем я бы сказал не рабочий фон это скорее всего, раза в 2 с половиной громче. Думаю что во время работы возможно и устают уши из-за этого, он не пропадает.
Провода и все разъемы качественные, но приличной длины, метров 5 в целом, до проигрывателя.
PS Посоветуйте как убрать недостатки эти, и вообще может возможно подправить звук, насчет низов и верхов, или это особенность такая этого уся? Повторюсь, играет чисто, кроме этих мелочей.
vasilis, Вы же сами пишите, что поменяли регулятор громкости, а для тонкомпенсации должны дополнительные один или два отвода у регулятора громкости. У Вашего регулятора есть отводы, а если есть, Вы их запаяли? А если нет дополнительных отводов, то не будет тонкомпенсации.
Тема: Ремонт Кумир У-001
Опции темы
Прошу помощи! Заранее благодарен! Первоочередная проблема ввести трансформатор в нормальный режим работы! При отключении нерабочего канала транс работает, в режиме!
К нему подключили 2 пары колонок! Одни 4.Ом 35АС-012, вторые 3х25ГДШ R их было, потом померил, одной 3,5 другой 2,7, т.е. по две колонки на канал!
Фото вторых:
Aspecto Hystriculus, отдайте в ремонт.Так будет лучше и для Вас и для аппарата.Сгорели транзюки из-за перегрузки.Даже если Вы случайным образом найдете неисправные транзюки,не перепутаете цоколевку и проводимость-после этого придется настраивать усилок.Техника требует некоторых знаний и особенно опыта.
Я в Новосибе «ломлю» за ремонт таких УСов от 1 тыра +запчасти.
И считаю, что это НЕ дорого.
Однако там, похоже, надо будет менять от 2 до 4 транзисторов- минимум.
Что вы меня все отговариваете его чинить самому! Если бы я хотел его сдать в ремонт не писал бы сюда, а просто отнес на кантору! Сдавал уже БРИГ У-001 отдал 800р заменены 2 электролита, 2 оконечника, и всё! 2 электролита 30р + допустим 200р пара транзисторов! Округлим 800-250= 550 ладно 500р! Это за работу, много! Я не хочу платить за свою тупизну, лучше сам разберусь и сделаю!
Без оконечников включать нельзя!? Можно с новыми через резистор! В узле стабилизации могло что-нить произойти, а то там входные электролиты не меняны? Схема то простая! Постоянка снимается относительно корпуса!, а переменка, на схеме обозначена, не понятен этот нюанс (на схеме от катушки индук. L1 в точки 9 и 10)! Что делать с резисторами? Просто менять на аналогичные или есть тонкости!?
Из-за чего это произошло!? Из-за того что что R, было подано ниже номинала!? Если да, то почему защита не сработала?
Защита защищает выходные транзисторы.В вашем случае скорее всего сгорели сначала предвыходные а потом по цепочке.
Делай раз-выбрасываем гвозди и ставим нормальные предохранители нужного номинала.Делай два-берем обычный цифровой тестер и в режиме диодной проверки прозваниваем переходы транзюков,а также диоды моста кд208а.Все короткозамкнутое(или в обрыве) выпаиваем и выбрасываем.
Не суетись и поспешай не торопясь, не забывая о том, что в усилке высокое напряжение.
Вспомни закон Ома (в школе проходили) и спрашивай сначала местный Поиск + Google (или чего ты юзаешь), а уж потом, если ответов не найдешь, пиши вопросы здесь.
Если самостоятельная починка обломается, но останется интерес к этому делу, то шагай к мастеру и дай ему двойной тариф (или сколько он там попросит), но чтоб он акромя починки объяснил тебе, что сломалось и почему.
Кстати, в инструкции на сабжевый усь указано, что непрерывно юзать его можно не более семи часов.
Закон ома знаю! Закончил в этом году техникум по специальности «Электрические машины и аппараты», знания есть, но практики мало!
Выпаял оконечники, проверял стрелочным прибором, Ц4353 (инструкцию прочитал), опирался на эту статью http://www.virtual-master.info/multimetr.html (Проверка транзисторов).
KT818ГМ (-на Б; +К,Э) Б->K 1,5.кОм; Б->Э стремится к
Выпаиваю пред оконечники КТ814Г и КТ815Г
Интересна так защита от перегрева стоит на KT819ГМ, хотя изначально KT818ГМ грелся намного больше!
КТ814Г и КТ815Г Целые проводят в одну сторону!
Следовательно покупаю KT818ГМ и KT819ГМ ставлю через резистор, транс входит в режим, снимаю показания с контрольных точек!
Вопрос! Транзисторы можно просто проверять пищалкой?
Пищалкой ты только проверишь коротыш!А вообще мне твоя настырность нравиться,вообще мужики надо помочь,раз хочет сам отремонтировать.
Пасибо, понятно! Завтра буду искать транзисторы, сейчас можно в железе найти? Или только современные, аналогичные в пластике?
Начинай с питания оконечников,проверь диодный мост(люди тут уже писали неоднократно)порадуй нас напиши какое напряжение на выходе моста,хотя при его кончине сгорит R54(напряжение должно быть двуполярным относительно средней точки(средняя точка сидит на корпусе).Если у тебя трансформатор в перегрузке,попробуй отключи питание от оконечника(вполне вероятно могла виткануть вторичная обмотка трансформатора)и проверь питание в холостом режиме!Отпишись на форум,будем делать дальше.Удачи!
Добавлено через 2 минуты
У железных лучше теплоотдача,да параметры лучше.
Добавлено через 3 минуты
Если что то не понятно обращайся на мою электронку-быстрее пойдет процесс,и еще не гонись за двумя зайцами(отремонтируй один усилок,потом займись другим).
21 у меня больше! Это в пределах нормы или нет!?
Да.Все ок.Так что там с транзюками?
Как подключить транзистор к схеме что бы он не погорел (через резистор в литературе нашел; только на какую ногу вешать Э,Б,К; и какой резистор!), если что не обнаружил до этого, а то я ещё не снимал показания с общих точек!
Что то мне пульсирующая перегрузка во втором канале не нравится! Можно предположить, что такое!?
Он отключается или просто мигает индикатор?
Регулятор громкости усилителя кумир у 001
РЕМОНТ УСИЛИТЕЛЯ КУМИР
Недавно один мой клиент, которому я отремонтировал немало аппаратуры, привёл свего брата – весьма солидного и состоятельного человека (имеет обувной магазин). И что бы вы думали, он попросил меня починить советский усилитель! Это был УНЧ высшего класса «КУМИР – 001». Как выяснилось, тот человек большой фанат качественного звука, для чего у него отведена специальная комната с компьютером, большим метровым экраном, колонками АС-90, дивидишником, старым аналоговым японским ФМ тюнером и конечно отечественным усилителем «КУМИР». Ремонт интересный, человек тоже, поэтому взялся с удовольствием.
Итак, усилитель. В нём имеется трёхполосный темброблок, переключатели входов и выходов, регулятор громости, баланса и кнопка тонкомпенсации. Большой железный корпус, по бокам которого мощные дюралевые радиаторы с транзисторами КТ818 – КТ819. Кто желает, может в разделе КНИГИ скачать схему усилителя.
Компоновка внутри почти копия Амфитона: спереди темброблок, по бокам каналы, а в центре трансформатор со стабилизаторами. Подключаю к нему свои самодельные 50-ти ваттные колонки, подаю сигнал от МП3 плеера Iriver через простой переходник и начинаю опрос: На что жалуемся? Хрипит регулятор громкости, один канал играет заметно тише другого и почти полностью провалены басы.
Начнём с замены переменного резистора на РГ. Советские регуляторы заметно проигрывают по качеству импортным, но так как ALPS-а под рукой не оказалось, пришлось ставить такой-же самый. Шумы при вращении нового регулятора сразу исчезли. Уже лучше.
Едем дальше, проблемы с НЧ. Естественно первая мысль – темброблок. Вторая мысль – конденсаторы электролиты. Это одна из болезней советской радиоэлектронной аппаратуры и с их высыханием приходилось сталкиваться не раз. Беру новый импортный конденсатор на 50В (для гарантии) 20 микрофарад и начинаю поочерёдно тыкать его паралельно установленным на плате старым конденсаторам. Естественно при включенной музыке.
Почти сразу же нашёл кандидата на выпаивание. Басы резко поднялись. Заменяю конденсатор. Та же процедура и для другого канала. Всё, проблема с НЧ решена. Осталось выровнять баланс мощности каналов.
Замеры тока покоя выявили почти двухкратный перекос в токопотреблении правого и левого каналов. То ли режимы со временем ушли, то ли регулятор тока покоя чуть стряхнули. В общем немного покрутив подстроечный резистор добился одинакового тока и соответственно практически одинакового уровня выходной мощности обеих каналов. Вот и всё. Собираем, закрываем и устраиваем усилителю обязательную часовую прогонку после ремонта.
Да, аппарат действительно высшего класса! Отличные верха, мягкие и глубокие басы, большой запас мощности (и алюминия на радиаторах) и это притом, что УНЧ имеет 2 по 35 ватт мощности! Представьте тогда, сколько бы написали китайцы на своём аналогичном усилителе:) Правда несколько подкачала середина – даже скрученный регулятор СЧ не убирал её настолько, насколько бы мне хотелось. Ну да ладно – это всё дело вкуса. Главное, что клиент остался доволен, а я положил в карман честно заработанные 15уе и получил возможность поделиться с вами, уважаемые посетители, опытом ремонта хорошего и качественного советского усилителя.
ФОРУМ по ремонту усилителей.
Привет всем! Приказал долго жить регулятор РП1-57Е 220К. Собственно вопрос, чем его заменить, тк такой же в магазинах моего города найти не реально, даже на заказ, а заказывать в интернете на каких то сомнительных сайтах по космическим ценам как то не очень охото.
Дубликаты не найдены

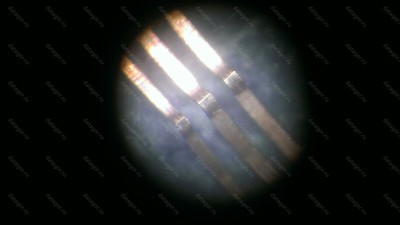

При разборе выяснилось, что сломана одна из этих ножек/пружинок, та что посередине. Сломал не я ее при разборе, по ней видно, что протерлась со временем.
так что данная статья мне не подходит
О сообществе
Сообщество для радиолюбителей и людей, которым интересна подобная тематика)
Соблюдайте правила Пикабу. Посты выкладывать лишь касаемо нашей тематики. Приветствуется грамотное изложение. Старайтесь не использовать мат.
Постарайтесь не быть снобами в отношении новичков. Все мы когда-то ничего не знали и ничего не умели.
За попытку приплести политику или религию – предупреждение. 2 предупреждения – бан.
Изготовитель: Ульяновский механический завод, 1987.
Назначение: усилитель «Кумир У-001 стерео» высшей группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Усилитель соответствует требованиям предъявляемым к Hi-Fi аппаратуре и в удостоен серебряной медали ВДНХ СССР.
Руководство по эксплуатации, схема и фото без верхней крышки в большом разрешении находится в архиве на Яндекс.Диске нашего сайта.
Электрическая схема и монтажные схемы в очень большом разрешении на диске. От Владимира из Ульяновска.
Основные технические характеристики:
Описание:
Для расширения ассортимента наименований выпускался усилитель «Пульсар У-001-стерео», являющийся полным аналогом «Кумир У-001-стерео». В усилителе предусмотрена: регулировка тембра по низшим, средним и высшим звуковым частотам; ступенчатое ослабление громкости на 20 дБ; отключаемый фильтр инфранизких частот. К усилителю возможно подключение 2-х пар акустических систем и стереотелефонов, два магнитофона работающие в режимах записи или воспроизведения. Для каждого канала предусмотрена электронная защита выходных транзисторов от короткого замыкания в нагрузке. На корпусе усилителя установлены две розетки, через которые можно подключить к электросети два радиоаппарата с общей мощностью не более 200 Вт.
Усилитель собран на металлическом шасси. Переднюю панель дополнительно закрывает алюминиевая накладка с названием УМ, назначения регуляторов, кнопок и разъемов. Боковые стенки усилителя алюминиевые. Они служат одновременно радиатором под выходные транзисторы и боковой панелью. Выходные транзисторы закреплены с внешней стороны и закрыты пластмассовыми крышками. Верхняя крышка металлическая, имеет ряд перфорационных отверстий.
Внутри усилителя по центру находится трансформатор, закрытый металлической сеткой. Вокруг него расположены платы выходных и предварительных усилителей, а также другие узлы устройства.
126 комментариев: КУМИР У-001 стерео
Первая фотография не верная, точнее надпись отфотошопили!
“Кумир У-001” идет без надписи стерео, она присутствует в “усилитель полный стерео HI-FI” иначе бред получается!
С уважением, Владимир.
вопрос к Владимиру. интересно знать автора этого усилителя,нет ни какой инфорсмацыи
Авторами являются – лаборатория 224 (КТО ТНП) на механическом заводе г. Ульяновска в СССР, где я и трудился, моим наставником был главный разработчик Евгений – отец всех Пульсаров и Кумиров, он на пенсии и сейчас разработал новейший УПТ с отличными характеристиками и хорошей атакой. КНИ 0,002% и т.д., 100 вт на канал. Этот усилитель не производят серийно, делают умельцы по его схемам, которые когда-то участвовали в производстве Кумиров. Звук замечательный, Парасаунды и Деноны уступили и по параметрам и в субъективно.
